表面渗金属层金相照片

lijin · 发表于 2012-9-6 11:09:01

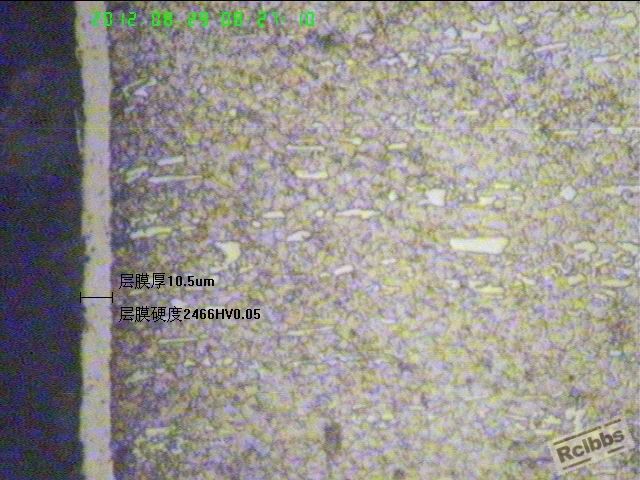

传一份表面渗金属层金相照片供大家欣赏。

lijin · 发表于 2012-9-6 11:10:27

表面硬度可达到2466HV0.05，表面渗金属层膜厚10.5um。

asia · 发表于 2014-12-1 11:49:32

请教一下，你渗金属层中的黑色物是什么？是什么导致这种现象的，如何改进啊？

超捷蒋 · 发表于 2014-12-1 13:16:43

lijin 发表于 2012-9-6 11:10
表面硬度可达到2466HV0.05，表面渗金属层膜厚10.5um。

请教；渗哪种金属硬度能达到HV2400呢？

sunshinepeng · 发表于 2018-11-20 14:55:41

超捷蒋发表于 2014-12-1 13:16
请教；渗哪种金属硬度能达到HV2400呢？

铬钒共渗，渗层0.08-0.025mm，硬度2200-2500HV

sunshinepeng · 发表于 2018-11-20 14:58:15

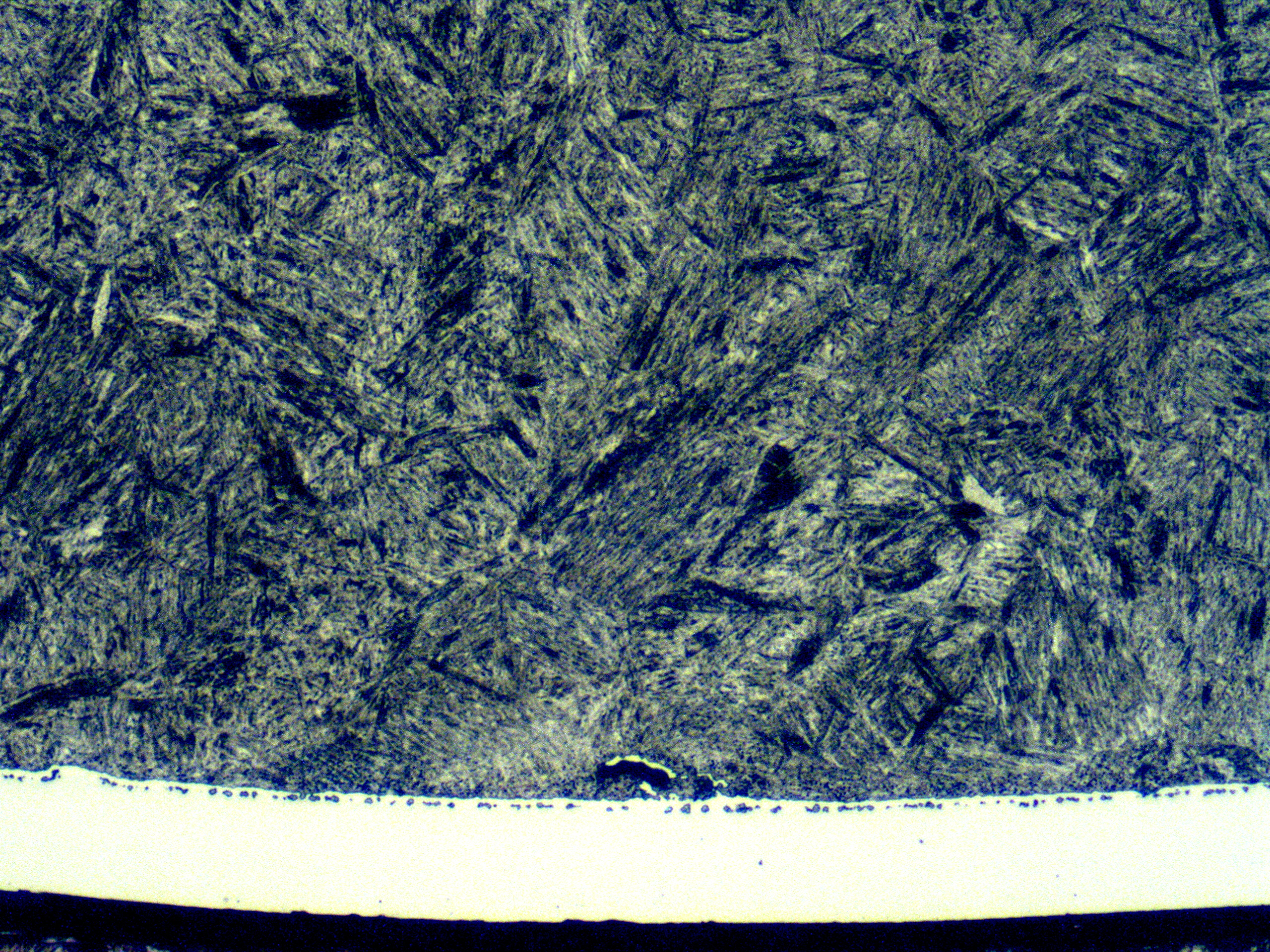

给大家上传一张铬钒共渗照片，基体材料GCr15

fengzhonghenji · 发表于 2018-11-23 10:47:14

看着边缘的一片白亮的渗层，我的第一反应就是渗铬，一看硬度就知道不是铬，没想到竟然是双金属。

		自动登录	找回密码
密码			免费注册

[原创] 表面渗金属层金相照片
