组织金相图谱汇总

天天小非 · 发表于 2007-10-28 11:00:25

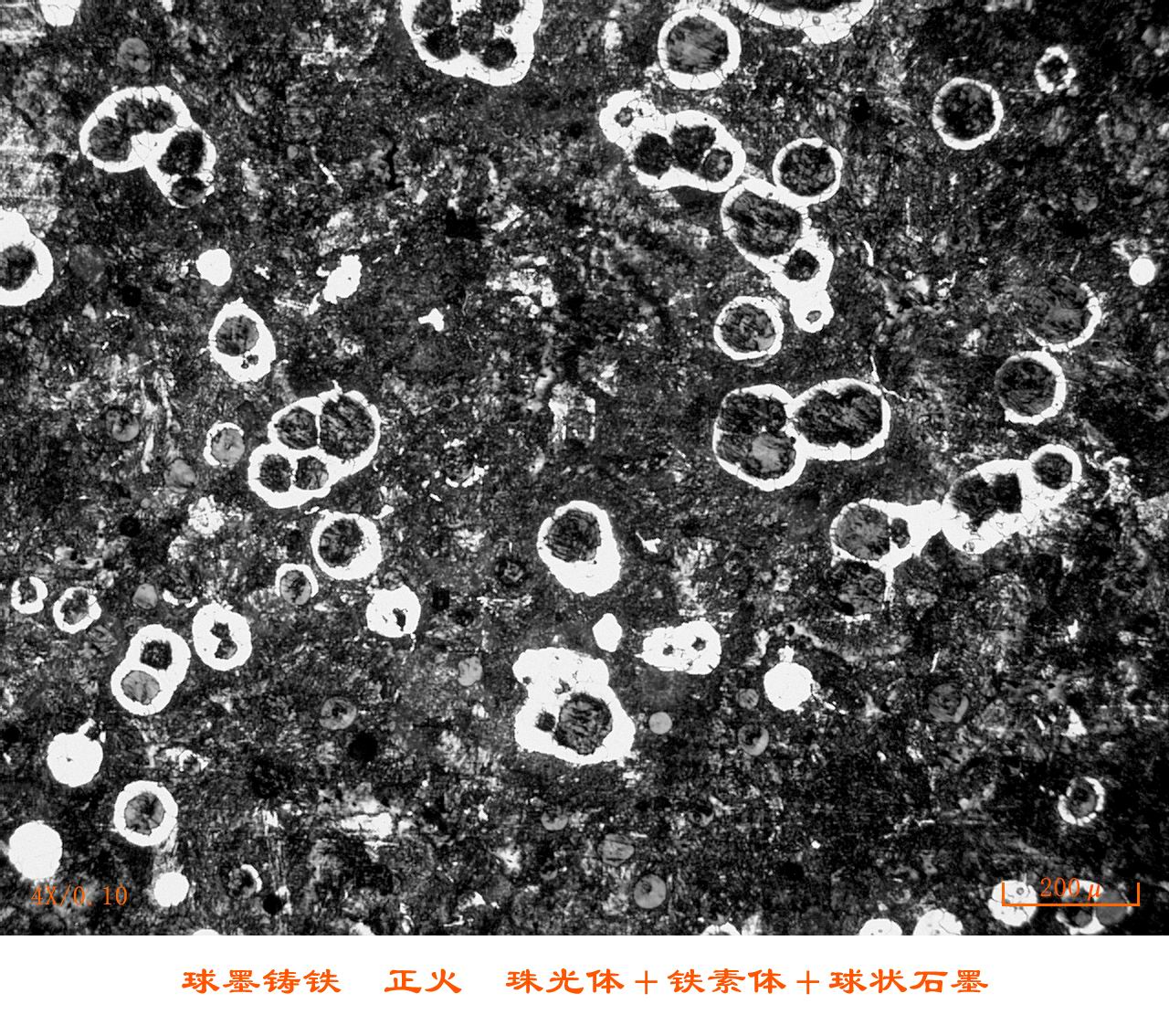

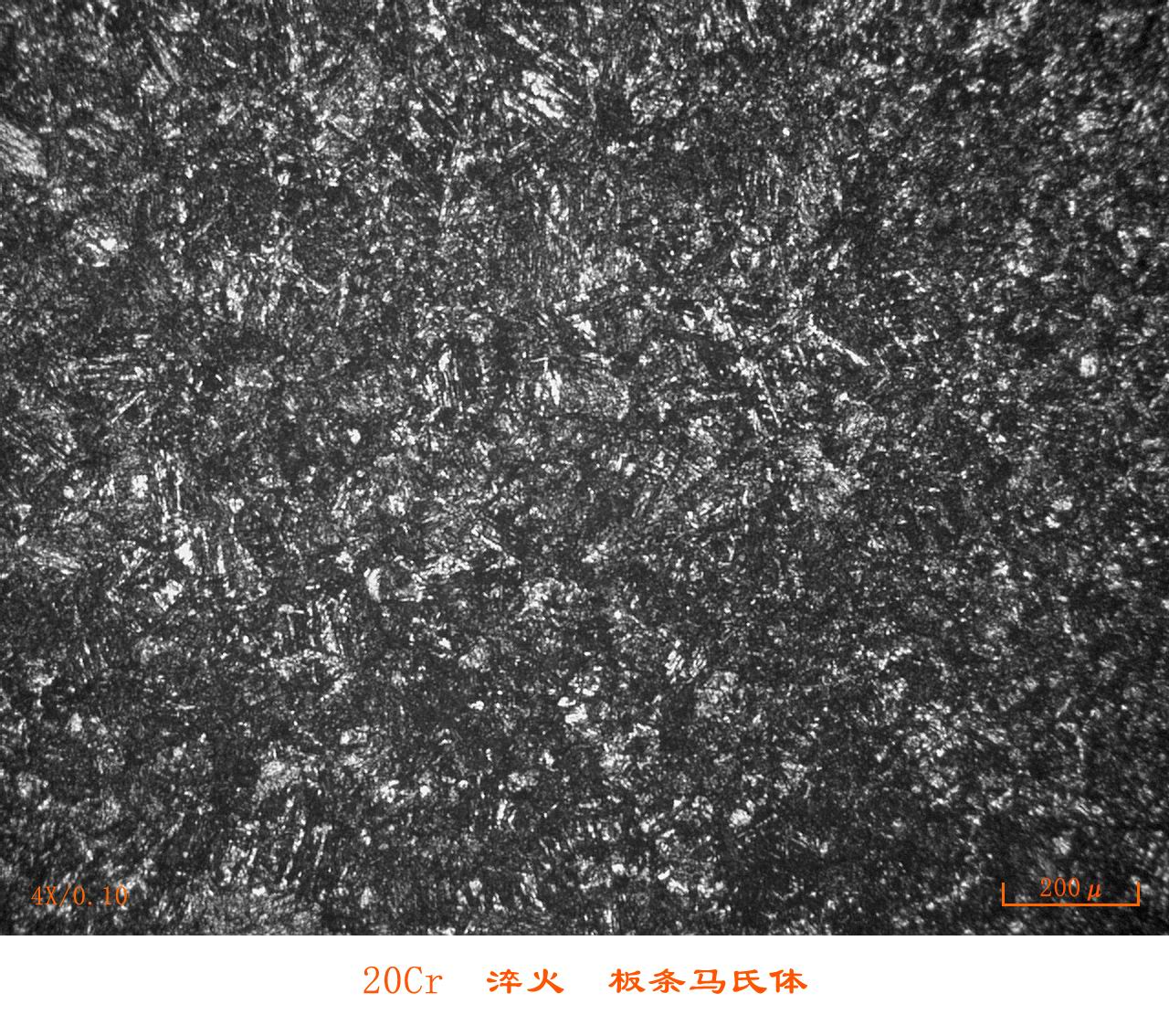

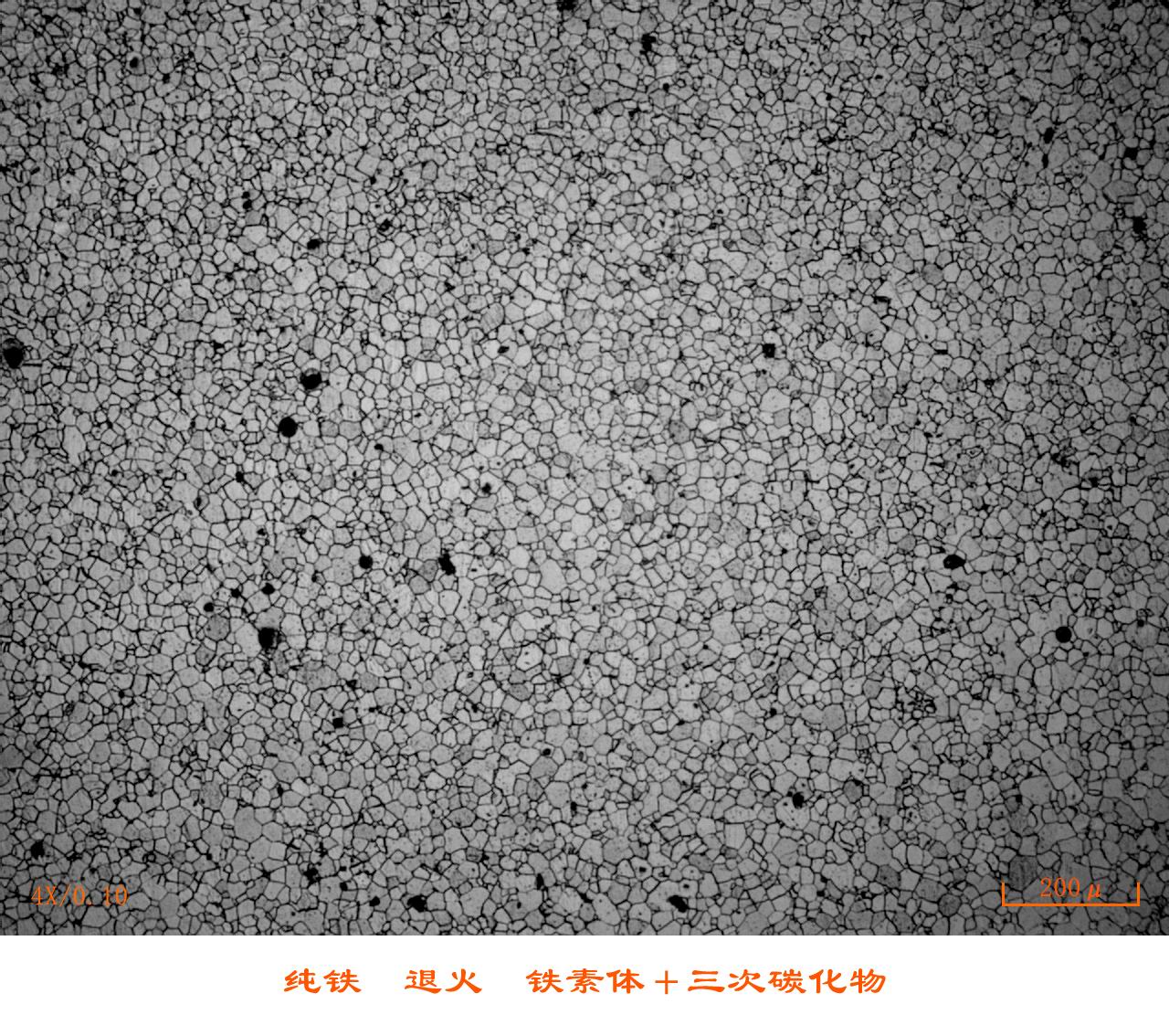

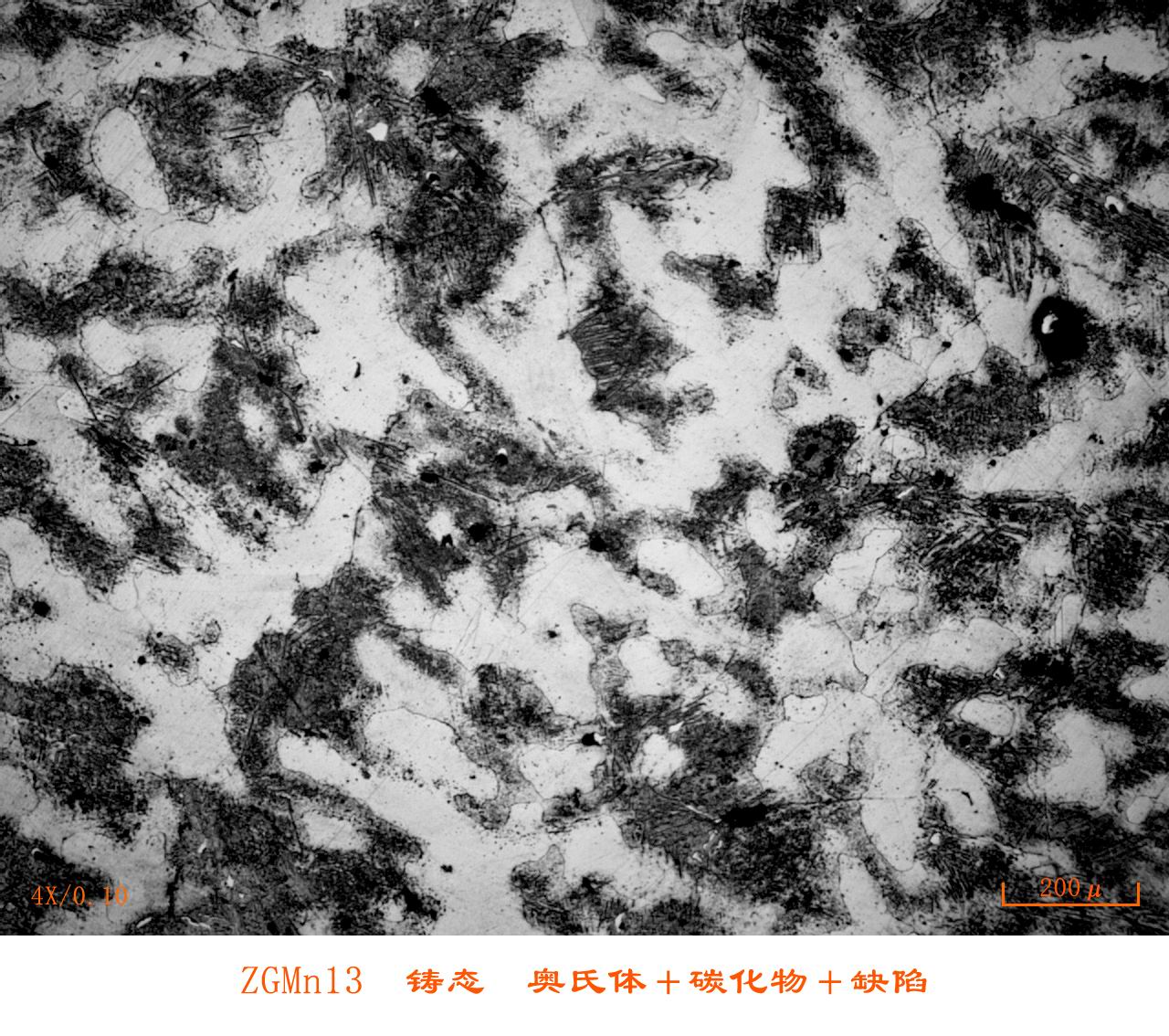

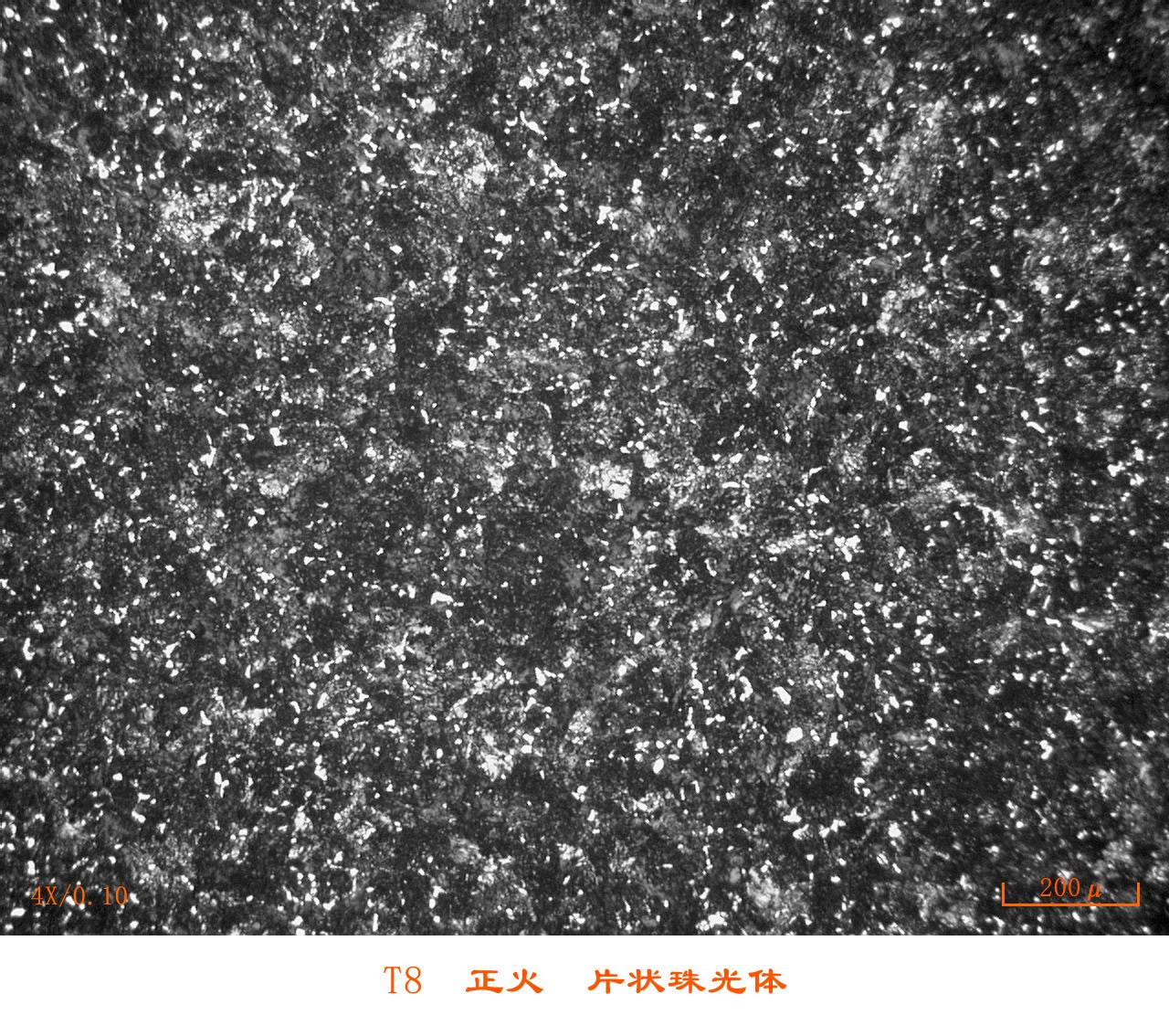

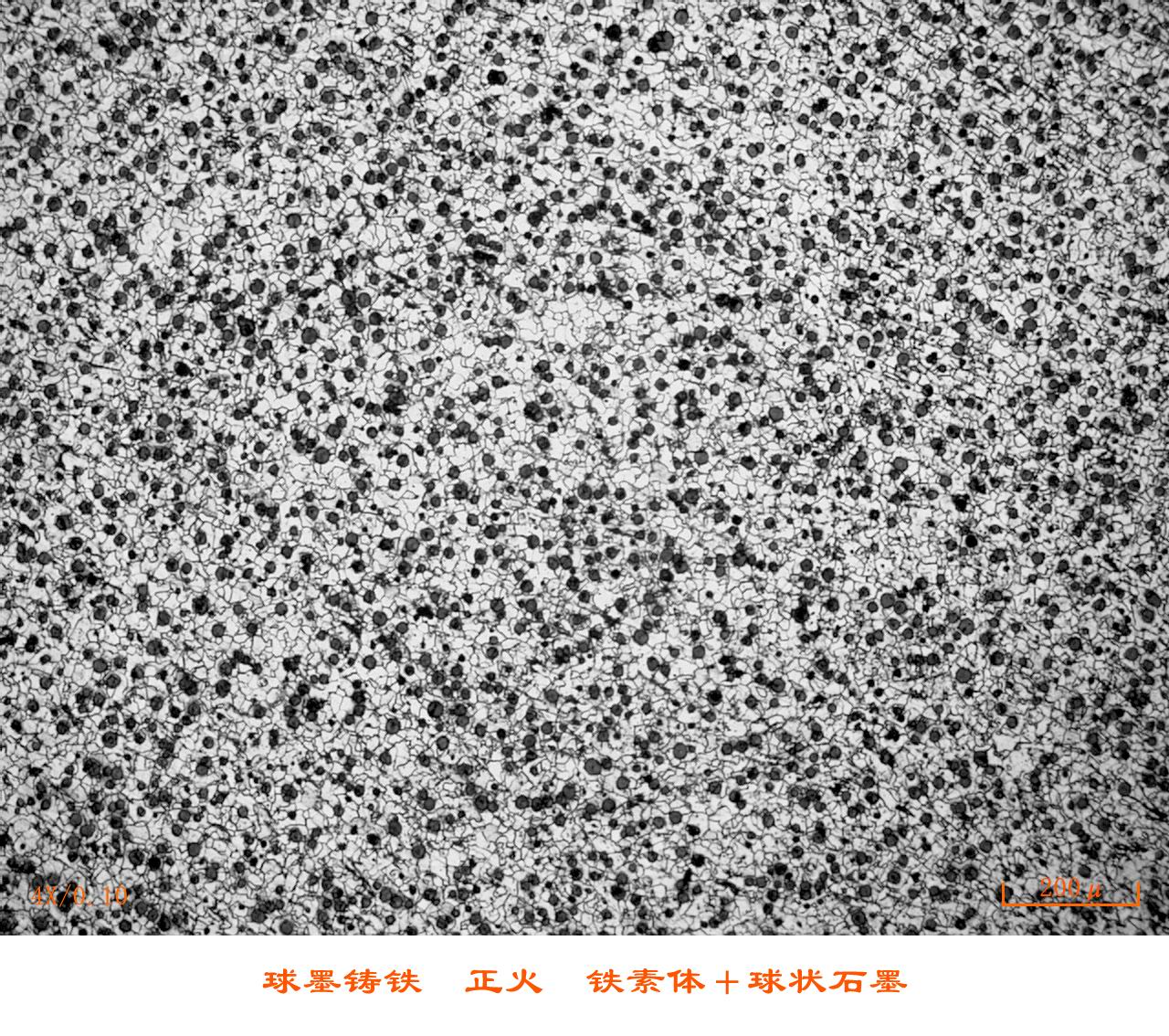

图谱汇总，大家欣赏一下。

fcjyiong · 发表于 2007-10-29 14:55:24

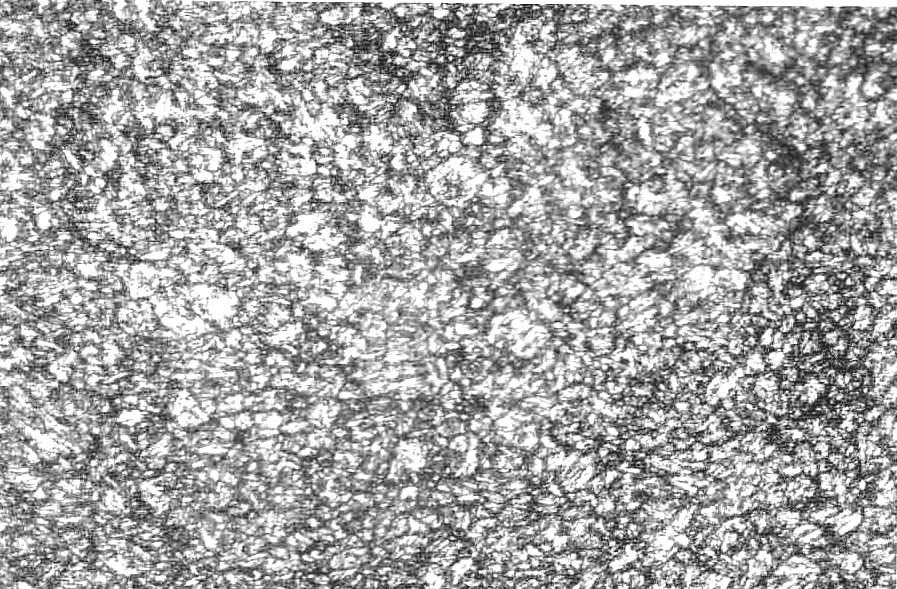

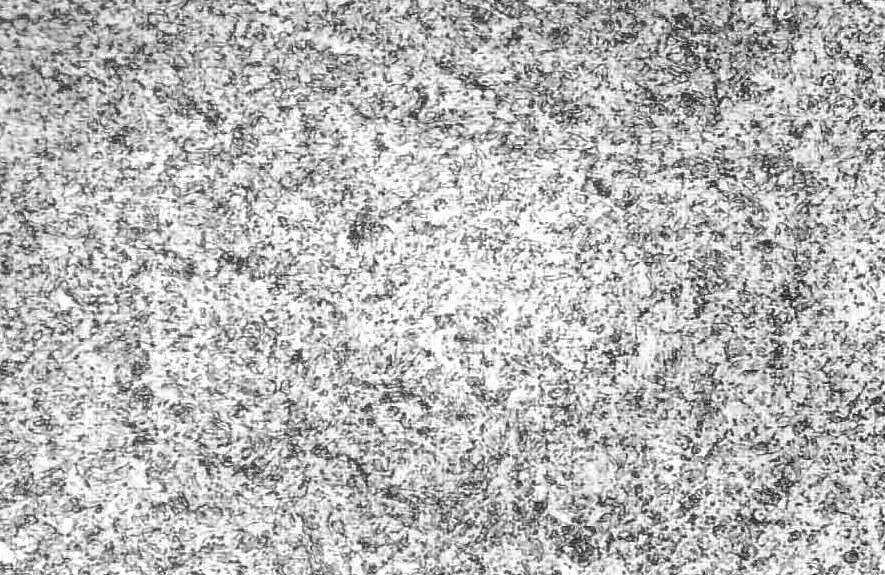

几张H13图

[ 本帖最后由 fcjyiong 于 2007-11-13 12:00 编辑 ]

天天小非 · 发表于 2007-10-28 11:05:54

继续欣赏1

霜月 · 发表于 2007-10-28 11:23:10

辛苦楼主了，很欣赏楼主这种既有图片又有材料、热处理状态和组织的简要说明的发贴方式。

wonla · 发表于 2007-10-28 12:59:07

楼主有没有无碳化物贝氏体的组织图片啊?请上传，欣赏一下

天天小非 · 发表于 2007-10-28 13:01:01

继续欣赏2

天天小非 · 发表于 2007-10-28 13:03:35

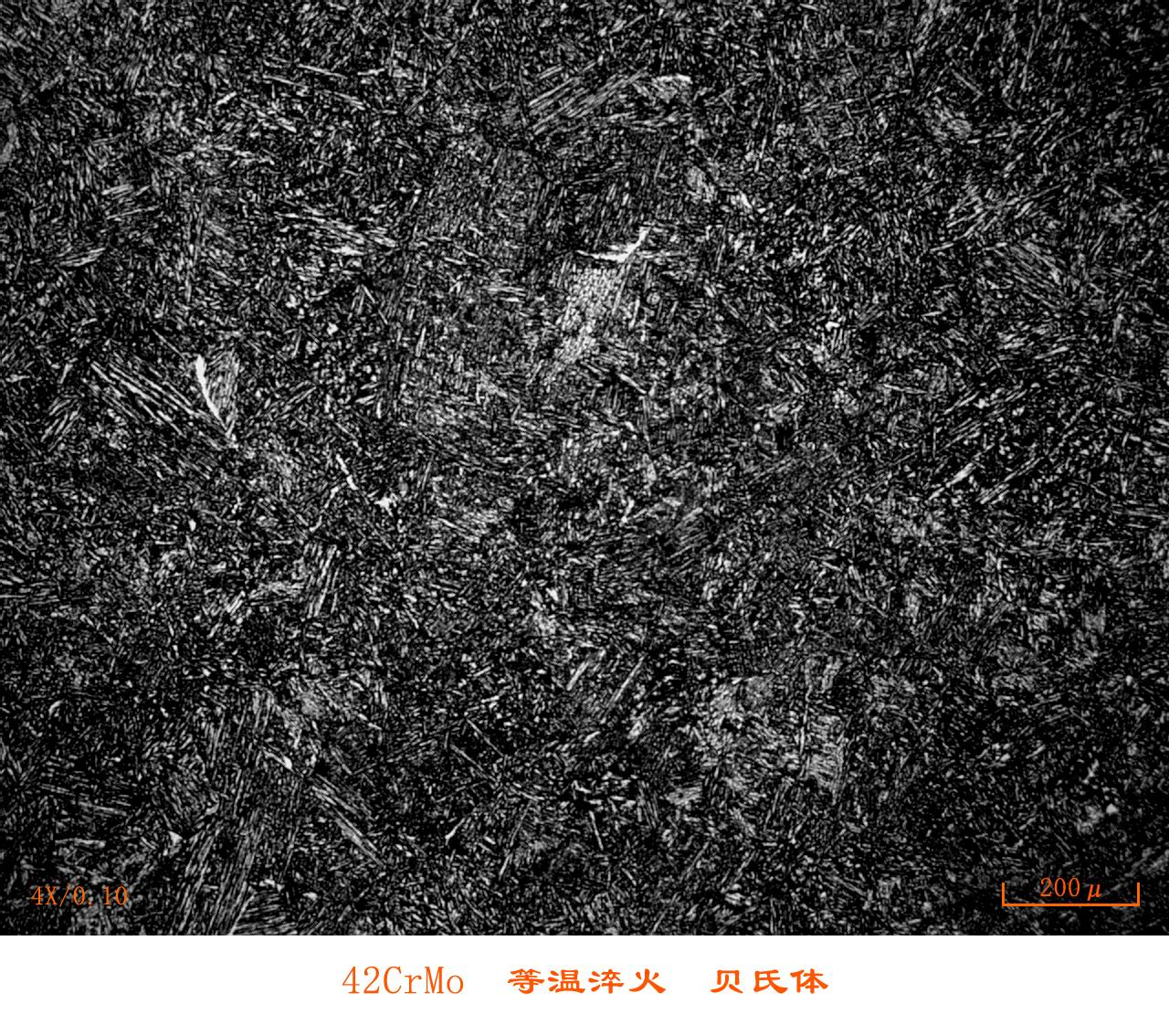

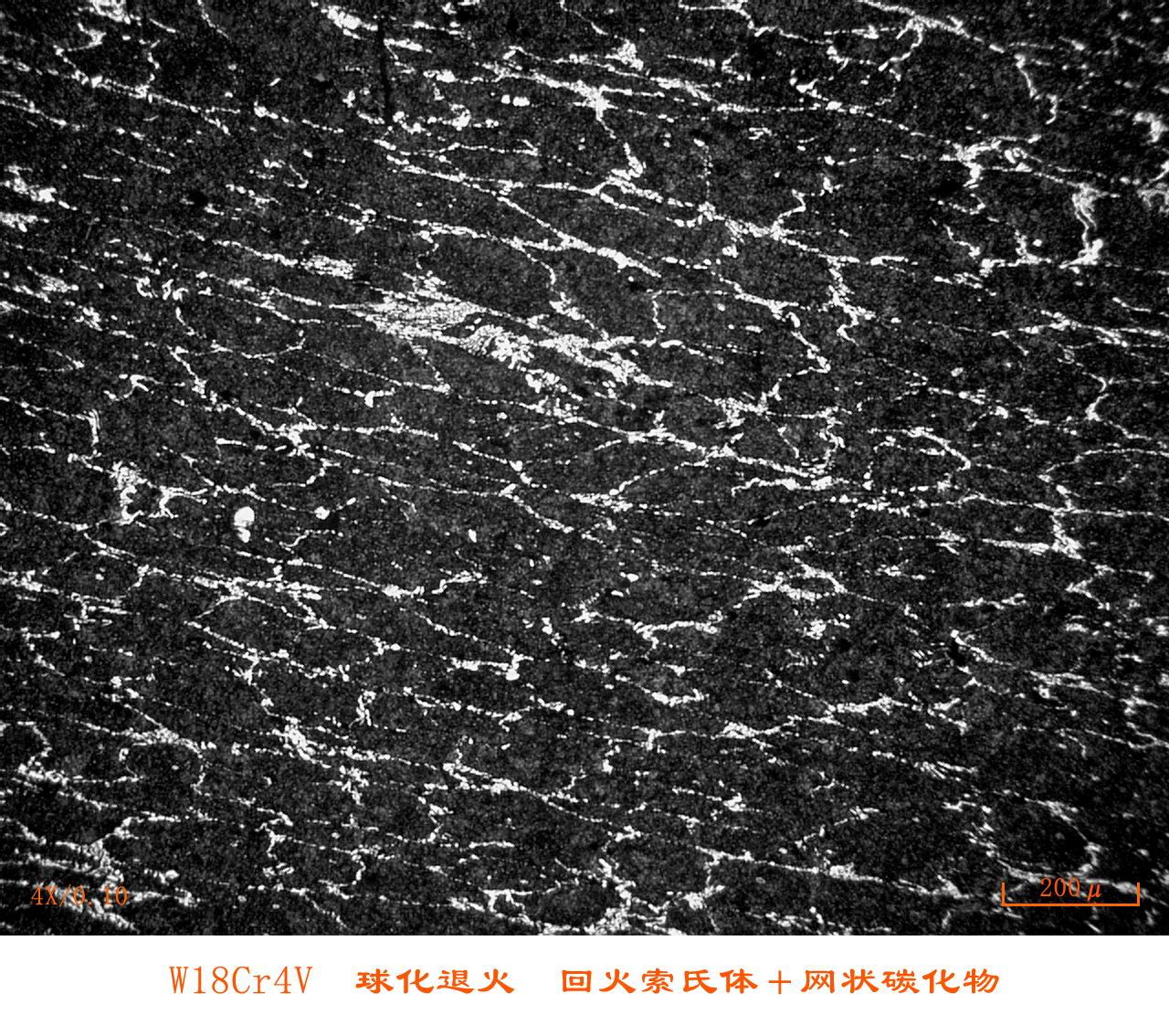

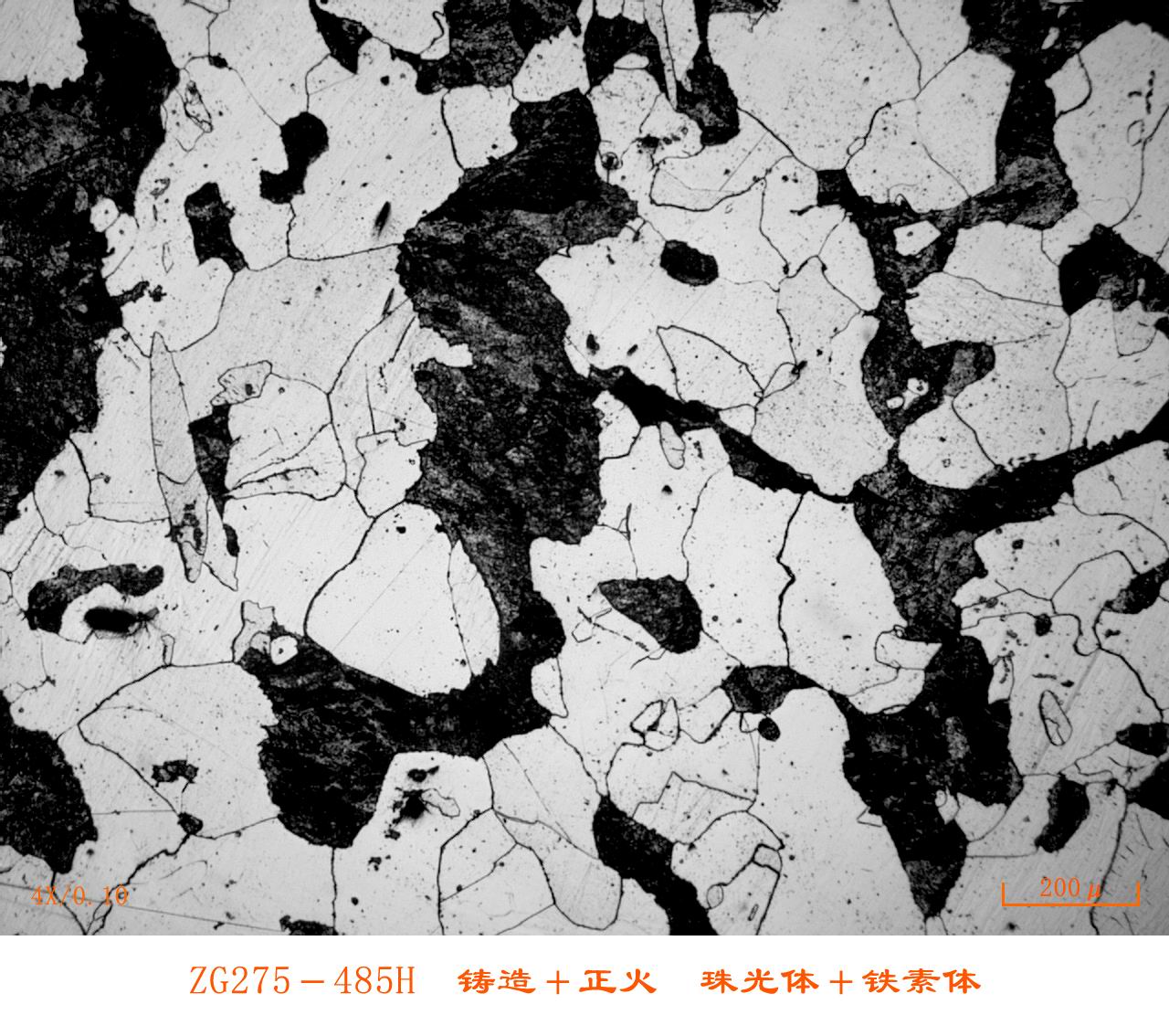

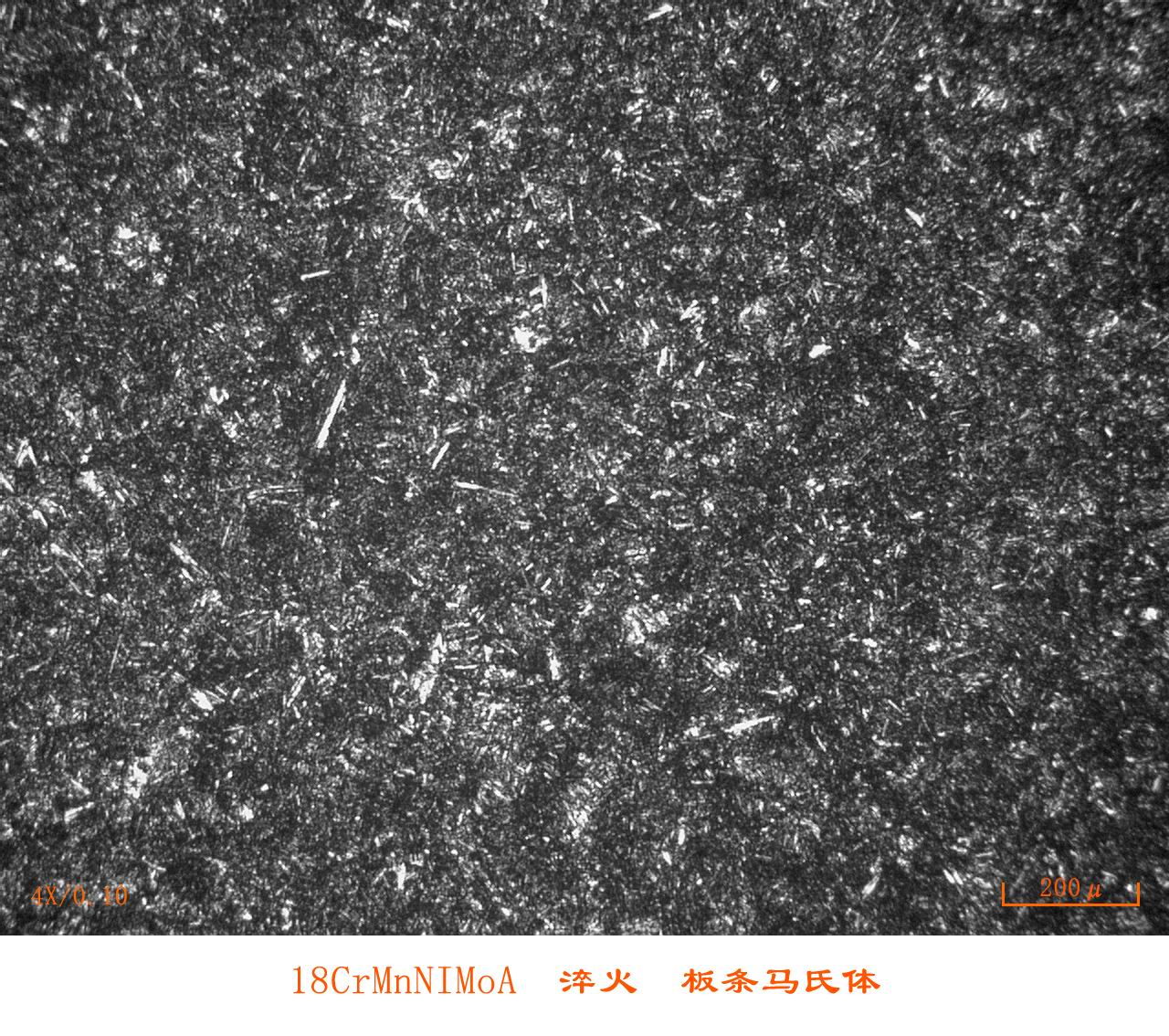

[localimg=339,300]5[/localimg]继续欣赏3

天天小非 · 发表于 2007-10-28 13:06:26

继续欣赏4

天天小非 · 发表于 2007-10-28 13:09:24

继续欣赏5

天天小非 · 发表于 2007-10-28 13:11:49

继续欣赏6

天天小非 · 发表于 2007-10-28 13:14:11

继续欣赏7

CL60 · 发表于 2007-10-28 13:14:27

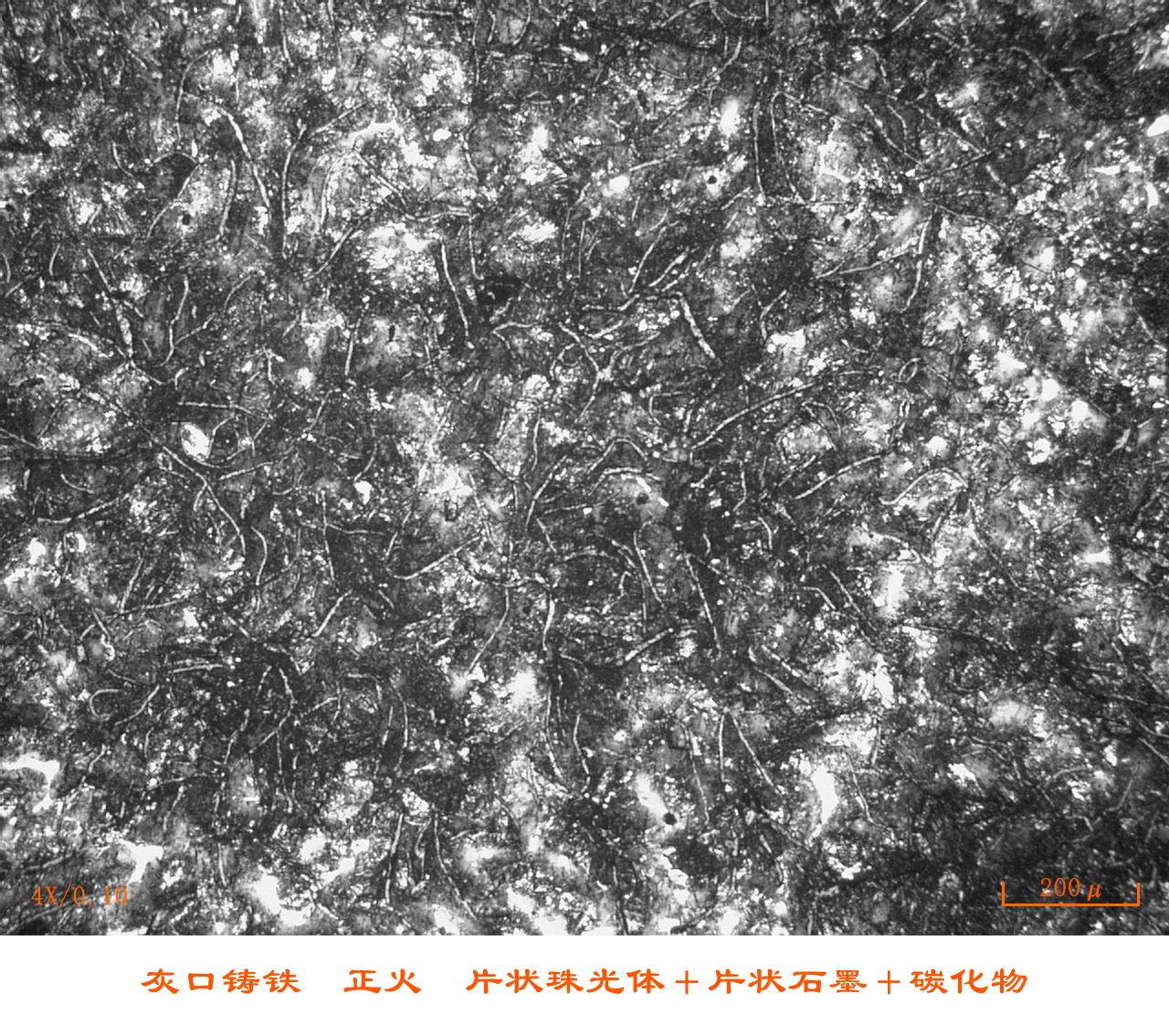

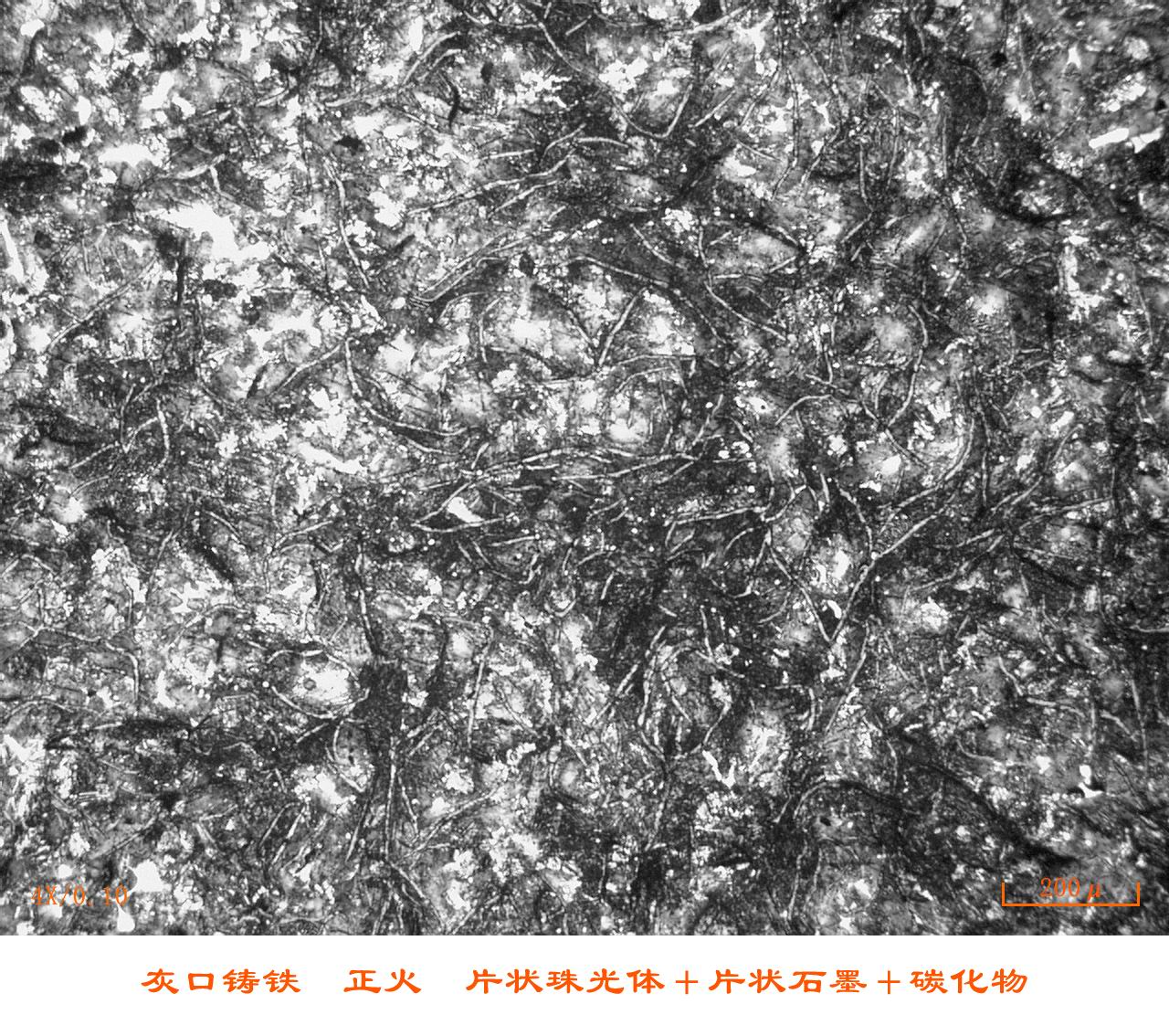

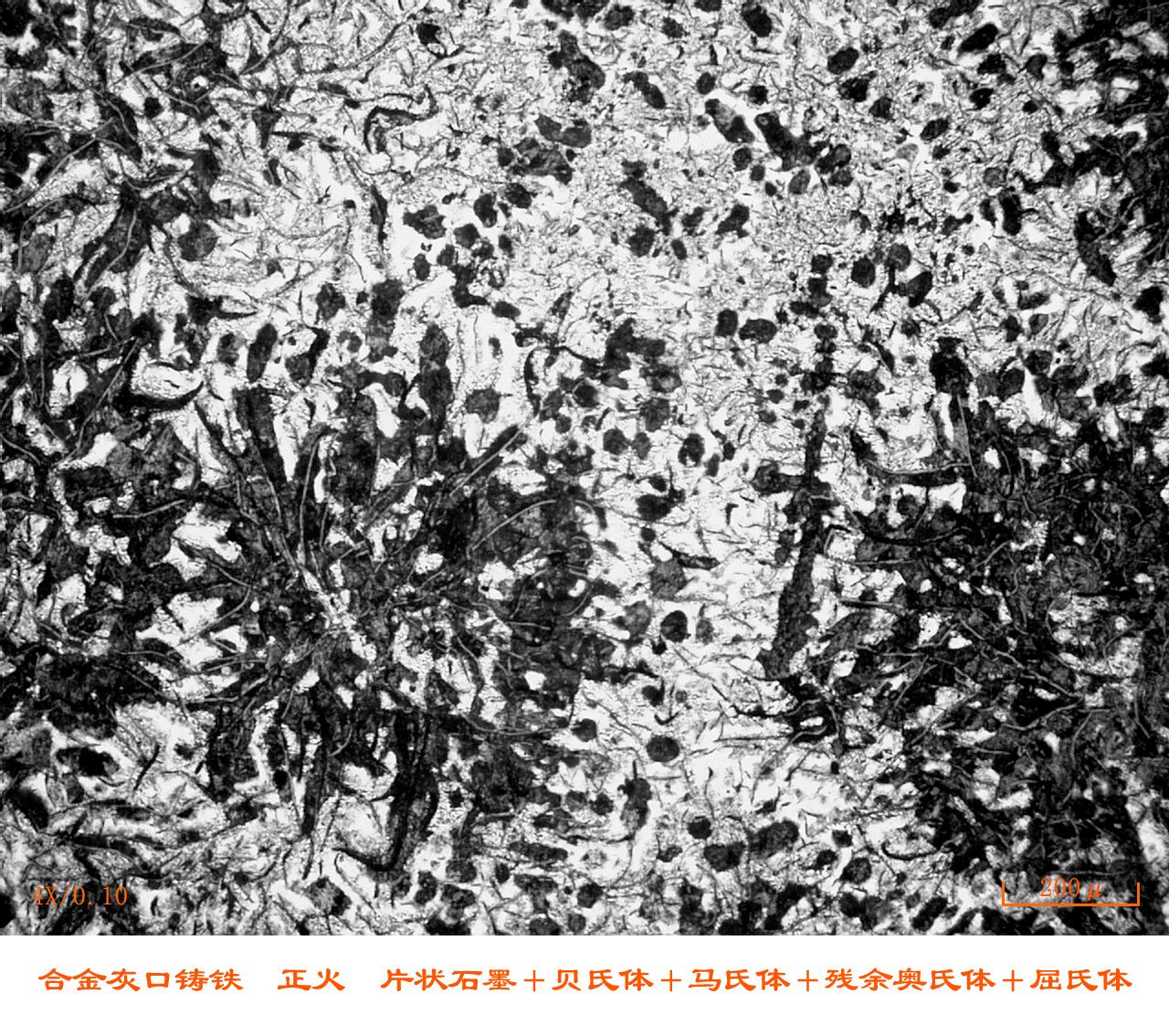

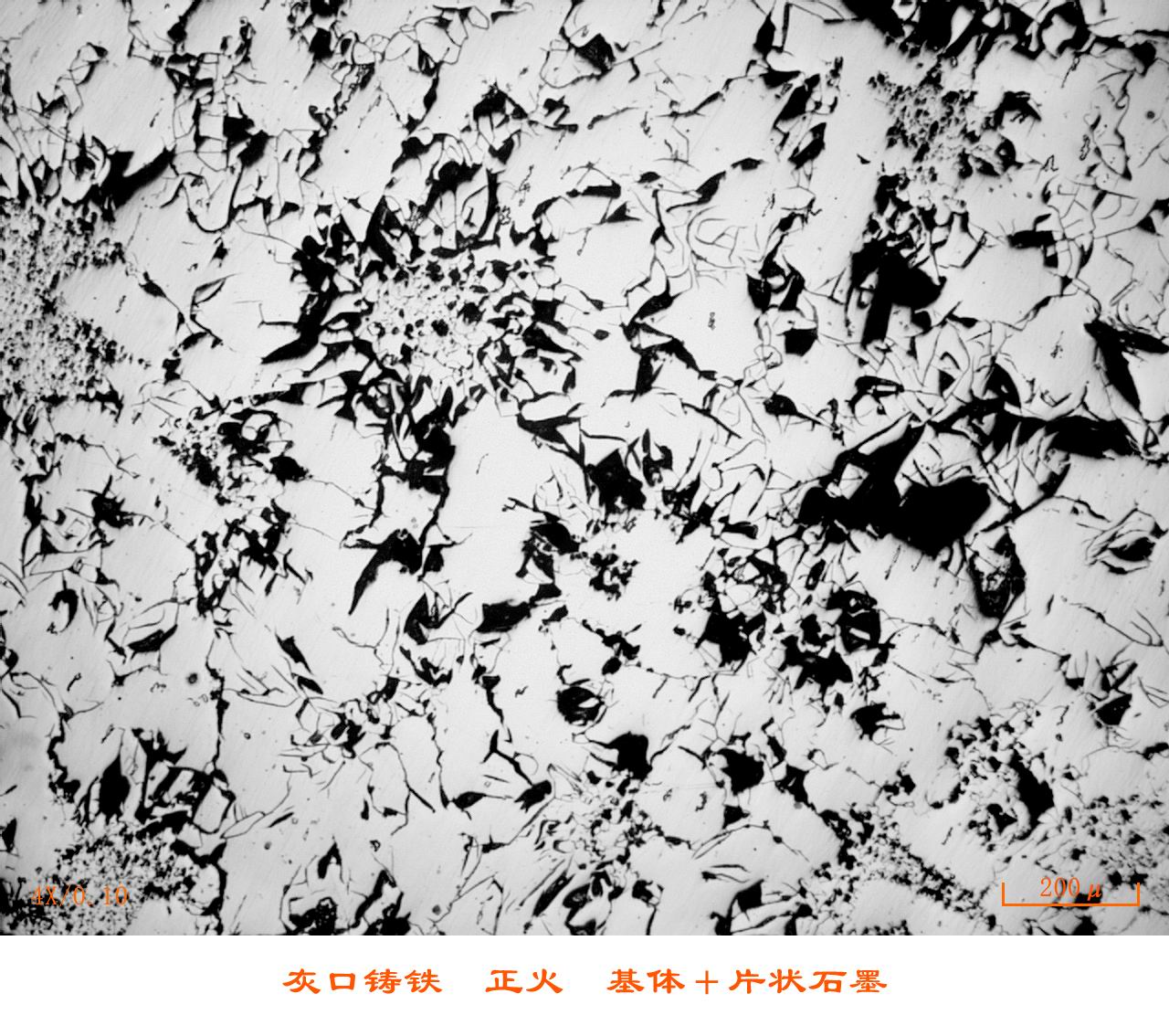

请问图1中相藤条一样分布在晶界的是什么组织？

天天小非 · 发表于 2007-10-28 13:15:57

是灰铸铁的石墨。

卢远明 · 发表于 2007-10-28 17:56:07

你能够制那么多个试样确实不易,不过有几个试样不太理想,好像上面有好多杂质,如果用箭头指出哪些是体素体,那些是马氏体等,那是更好.希望你能有所改进.

天天小非 · 发表于 2007-10-28 19:22:25

兄弟,这样图片不是我做的,是中国热处理出版社电子版本图片.

天天学习班 · 发表于 2007-10-28 20:46:24

非常好的图样不知有没有H13的金相图样非常感谢上传

天天小非 · 发表于 2007-10-29 07:37:13

我得给你找一下.不一定有

yanmingh · 发表于 2007-10-29 10:42:24

原帖由 天天小非 于 2007-10-28 19:22 发表
兄弟,这样图片不是我做的,是中国热处理出版社电子版本图片.

能不能传上来啊？

天天小非 · 发表于 2007-10-29 10:55:04

H13是热作模具钢,相当于中国的4CrMoSiV1,我没有相关图谱,只有冷作模具钢的.比如CrWMn.

天天小非 · 发表于 2007-10-29 10:55:48

我这里只有图谱,因为太多没有办法,你需要什么图谱可以说,我给你传好了

可爱的人 · 发表于 2007-10-29 12:34:08

确实不错。希望搞一些缺陷图谱。
