HR-150A型洛氏硬度计常见故障及排除方法

华银硬度计

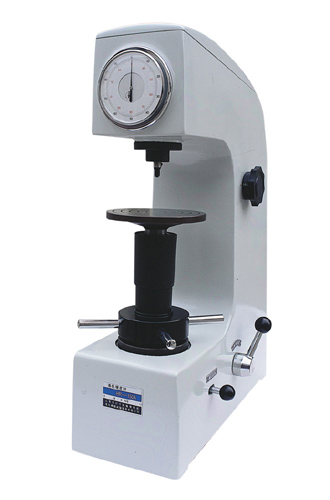

HR-150A型洛氏硬度计是热处理过程中最常见的一种硬度计， 这种机型经济、皮实，精度也不错，受到广大热处理厂家及相关单位的喜爱，自1961年我国第一台150A型洛氏硬度计在我厂研制成功以来，已经为我国社会各个行业提供了二十余万台，现将HR-150A型洛氏硬度计常见故障及排除方法整理上传，供大家参考。
大家如果在硬度方面有什么问题，我们也可以交流一下。

hnxy

虽说简单了些,但是,也很有用,谢谢了,还有个问题请教,本人的硬度计偏低的数值一直固定,请问重新调整试验力怎么调整?

[ 本帖最后由 hnxy 于 2007-11-1 10:51 编辑 ]

华银硬度计

如果偏差在±5HRC以内，可以用我介绍的如下方法进行微调
下图为HR-150A型洛氏硬度计主轴部分的剖视图




在平面图上
用HRC高低块分别调试，如果示值偏高，松开调整板上的左右两个螺钉C，将调整板向右轻轻移动（注意不要移动调整板中间的销钉），上紧螺钉C。再次调试，如仍偏高，按上述步骤再次调整，直到示值在误差允许范围内为止。如示值偏低，按上述方法将调整板向左移动。

在机器正前方
用HRC高低块分别调试，如果示值偏高，松开调整板上的前后两个螺钉C，将调整板向后轻轻移动（注意不要移动调整板中间的销钉），上紧螺钉C。再次调试，如仍偏高，按上述步骤再次调整，直到示值在误差允许范围内为止。如示值偏低，按上述方法将调整板向前移动。

用HRC高、低块校准后，一般HRA、HRB标尺也会准确。

在进行上述调整时，调整板每次移动一次，都必须将其上的两个螺钉C上紧后，再进行后面的试验。

以上方法仅适用于示值误差在±5HRC或±5HRA之内的微调

如B标尺存在轻微的超差，有可能是钢球的问题，可更换钢球压头里的钢球试一下。

展翼三千

非常感谢，先下载学习。

hnxy

谢谢指点,微调我会,我问的是重新调整试验力怎么调整?我的硬度计实验值和实际比偏差向下17HRC,比较固定,检查了压头也没问题,请再指教!谢谢了!!!

[ 本帖最后由 hnxy 于 2007-11-2 20:30 编辑 ]

hnxy

华银硬度计,请指教啊,谢谢!!

华银硬度计

HR-150A型洛氏硬度计是款老机型，很稳定，试验力一般不会发生变化，使用二十年一般也不会变化。
象您所说的硬度低17度可能会有很多因素造成的，我的QQ是840460555，如果您在线，我们交流一下

华银硬度计

硬度误差的原因有很多，主要来源有以下几点：1、压头；2、试验力；3、机架及试样支撑机构；4、测量指示机构；5、试件自身；6、试验条件；7、操作者；

但是一般情况下，出问题的主要是1、压头不好，须更换压头；2、试验力偏差，一般只需要微调就可以（已经说过）；3、机架一般不会有问题，但是试样支撑机构（试台）与丝杠接触部分如果密合性不好，硬度会出现偏差；4、测量指示机构（150A是表盘，一般不容易坏）；5、试样自身的问题，比如：表面光洁度不够，表面有氧化层，试验面不平整，支撑面有毛刺等等；6、试验条件，有振动，加荷速度不对，保荷时间不对，7、两相邻压痕间的距离太近或太靠近试件边缘，工作台选择不当，标尺不当，加卸荷不当，读数不当；

如果出现问题，首先检查压头的问题，最直接的方法是更换压头，用高块和低块进行校准。
如果压头没问题，而且偏差不大，在±5HRC以内，使用微调的方法进行调整。
检测行程，HR-150A的行程是三圈半到三圈四五，如果不对，进行调整。
如果还是无法正常，可以用标准测力计对力值进行检测（当然前提是配件齐全）。

hnxy

谢谢华银硬度计 ,说的很详细了,我的硬度计买的时候就没调试好,一直用了一年多了.我再调调看,谢谢了!

yue0105

谢谢，先下载学习了我的硬度计买的时候就没调试好,一直用了一年

yanmingh

请问楼主现在有没有以前那种最老式的（也就是最便宜的啦 ）布氏硬度计了？或者以前那种布洛维一体的了？两种价格分别是？（可短消息）

chenjunyy

华银硬度计 我有问题请教:
布洛维台式硬度计,旋转手柄施加不上力,如何处理?

华银硬度计

你说的应该是HB-3000型布氏硬度计和HBRV-187.5型布洛维硬度计。
价格分别是9980元和10500元。
我这里有二手的，不知道你是否感兴趣。
成色很好，如果有需要可以表面重新处理，和新机器一样了，精度保证没问题，符合国家标准。配件齐全，大部分配件都是新的。特别适合私营企业或是个人使用，

华银硬度计

您说的是哪个手柄，怎么说加不上力？能否说的详细一点

wang1981

谢谢分享，学习一下。

杨萍

华银机械式HR-150A，性能稳定可靠，我们公司买了好几台在用，但HRSD-45表成电子的就不是很好。
