GCr15轴承套圈球化退火组织

登高勇者 · 发表于 2012-10-12 20:59:35

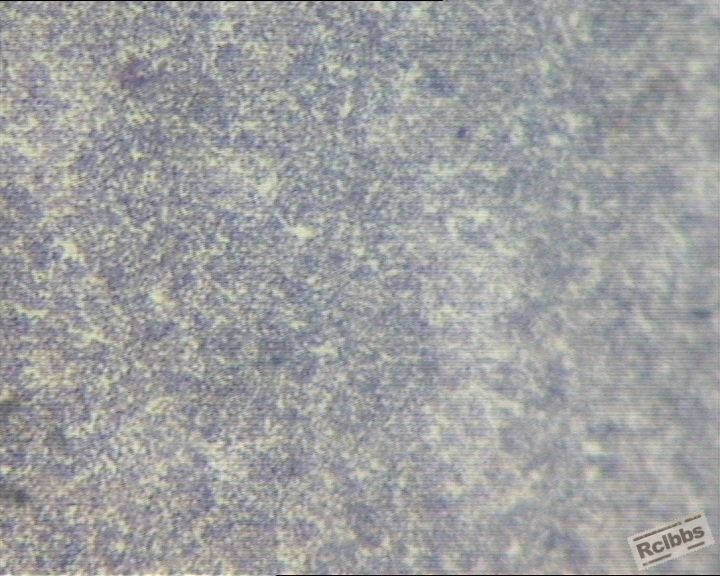

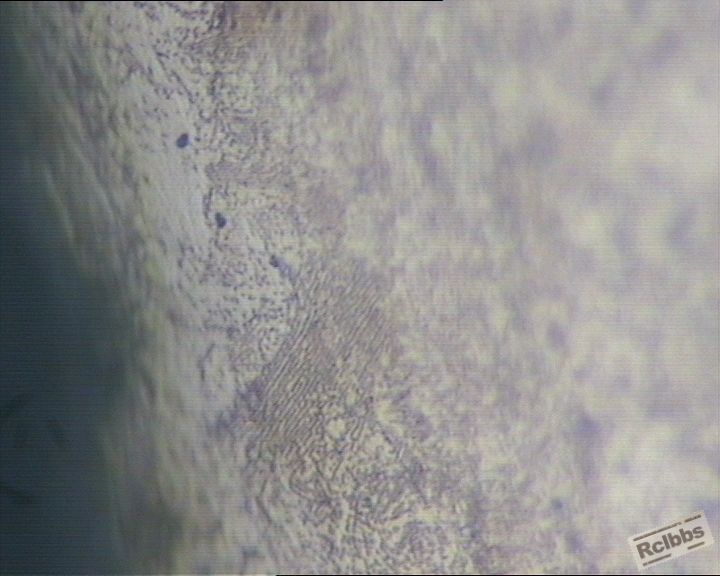

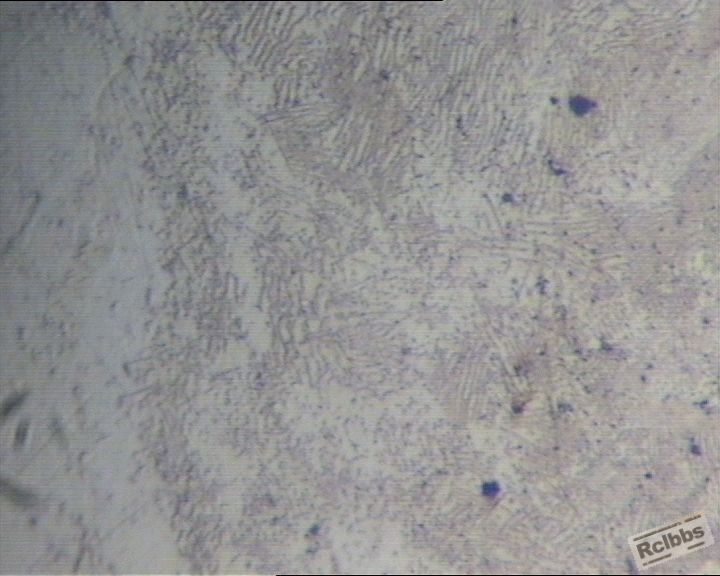

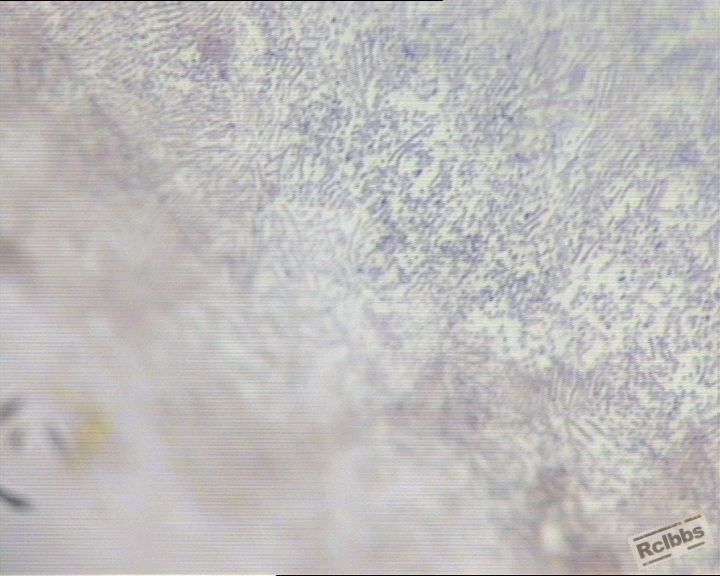

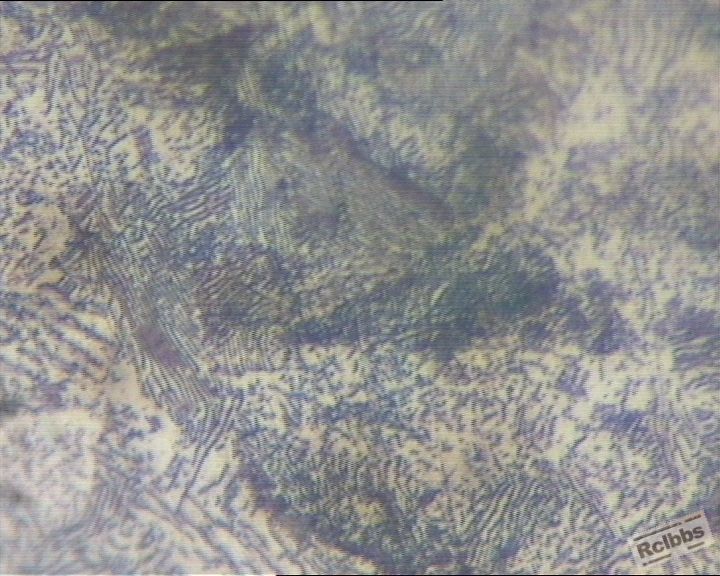

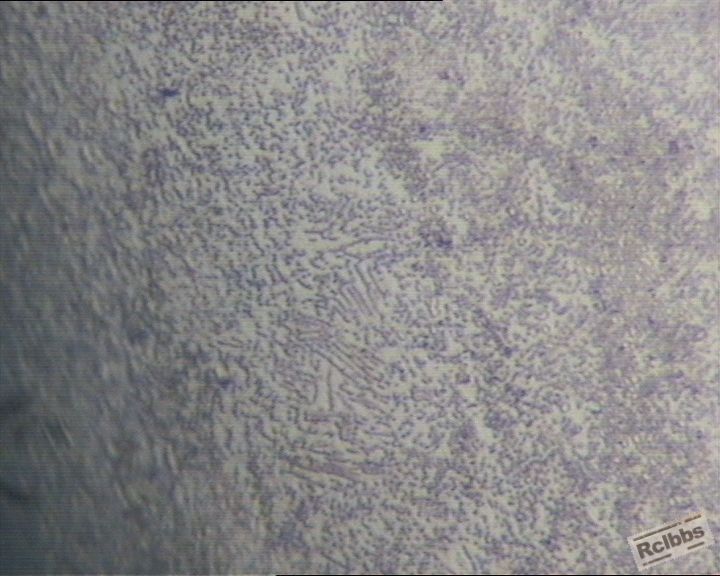

GCr15轴承套圈球化退火组织，在金相组织的边缘看到一些层片状碳化物，而在心部是没有的，请教这是怎么回事，照片都是500X

sbm197873 · 发表于 2012-10-12 21:31:55

边缘脱碳了为粗片P,不是欠热。

热处理老宋 · 发表于 2012-10-13 10:37:57

乱，请讲述清楚，不然，让人无法理解。

登高勇者 · 发表于 2012-10-13 11:41:51

热处理老宋发表于 2012-10-13 10:37
乱，请讲述清楚，不然，让人无法理解。

就是我们轴承钢GCr15钢管，先经过1100℃左右穿孔，然后球化退火，最近看到组织中，心部组织细小，可是靠近视野最边缘的部分看到了片状的珠光体，有点像过热，这是怎么回事，边缘的是因为脱碳造成的吗？

microsoft · 发表于 2012-10-13 12:34:40

登高勇者发表于 2012-10-13 11:41
就是我们轴承钢GCr15钢管，先经过1100℃左右穿孔，然后球化退火，最近看到组织中，心部组织细小，可是靠近 ...

非常准确。。。。。。。。。。。。。。。。

maike · 发表于 2012-10-15 07:48:31

最后一张照片是上面的片状组织经过二次退火后的组织吗？

kyxuebin · 发表于 2012-10-15 07:55:44

二楼说的对，表层中的片状珠光体是由于表面脱碳造成的

cixilaike · 发表于 2012-10-15 19:20:44

脱碳，套圈都脱碳了，看来球化退火脱碳很严重了

whaizhang · 发表于 2012-10-15 21:39:26

1100度温度放置时间长了，表面脱碳严重并达到共析成分，冷却后形成片状珠光体组织。回答完毕。

登高勇者 · 发表于 2012-10-16 10:20:11

maike 发表于 2012-10-15 07:48
最后一张照片是上面的片状组织经过二次退火后的组织吗？

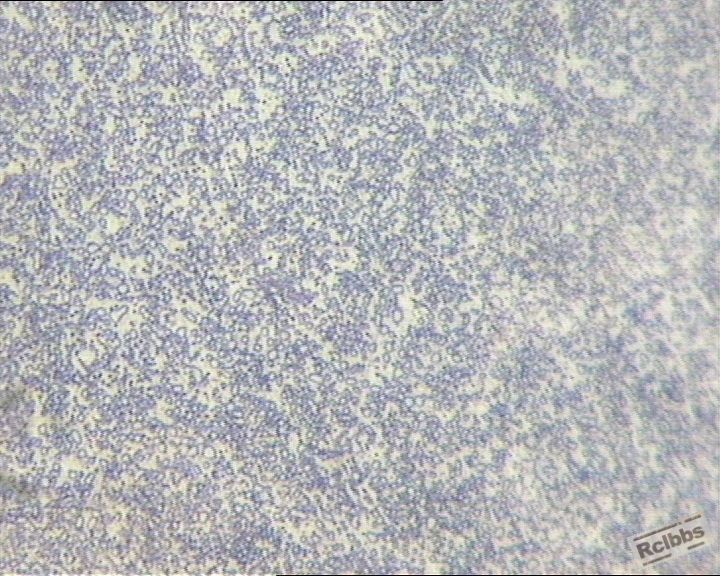

二次球化退火后心部的组织，那个感觉还可以，评级2级，不知道高工你的看法怎样

登高勇者 · 发表于 2012-10-16 10:23:12

whaizhang 发表于 2012-10-15 21:39
1100度温度放置时间长了，表面脱碳严重并达到共析成分，冷却后形成片状珠光体组织。回答完毕。

这个是轴承钢管生产工艺，你可以了解下，1100℃不算高的，经过穿孔后，进行球化退火，795℃保温4小时左右，再730℃等温3.5小时，我感觉是我们等温的时间短了

登高勇者 · 发表于 2012-10-16 10:24:12

我从我另一朋友那听说，这属于球化不完全，不知道球化不完全具体是怎么回事

maike · 发表于 2012-10-16 13:24:39

登高勇者发表于 2012-10-16 10:20
二次球化退火后心部的组织，那个感觉还可以，评级2级，不知道高工你的看法怎样

这个照片的球化挺好的！你这是经过1100度穿孔后再退火啊！那如果保护气氛没有的话会造成脱贫碳，从而影响退火组织！

		自动登录	找回密码
密码			免费注册

[求助] GCr15轴承套圈球化退火组织
