断口照片，大家交流……

cumtkxq · 发表于 2012-11-6 09:34:39

清霜发表于 2012-11-6 09:28
哦。主要我没看出来，不好意思哈。我错了，新手莫怪。

大多数断口上的放射区都不是太明显
有时候看不出来也很正常

清霜 · 发表于 2012-11-6 09:28:55

cumtkxq 发表于 2012-11-6 09:20
其实我裂纹源的判断
正是根据矩形边上的河流花样进行判断的

哦。主要我没看出来，不好意思哈。我错了，新手莫怪。

cumtkxq · 发表于 2012-11-6 09:20:41

清霜发表于 2012-11-5 19:18
我可否提出异议？大家讨论的。我们公司就是生产弹簧的，虽然我对断口分析不太熟，但是你所说的方块那里是 ...

其实我裂纹源的判断
正是根据矩形边上的河流花样进行判断的

qlf_126 · 发表于 2012-11-6 08:20:00

说下个人观点：

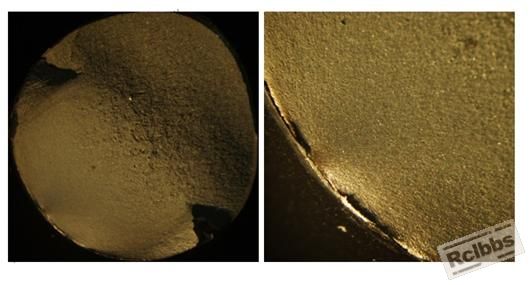

4楼观点与俺观点一致！右边照片即是左边照片方框周围照片的放大！！！也就是此端口的疲劳源所在！

qlf_126 · 发表于 2012-11-6 08:22:41

清霜发表于 2012-11-5 19:18
我可否提出异议？大家讨论的。我们公司就是生产弹簧的，虽然我对断口分析不太熟，但是你所说的方块那里是 ...

断口并非螺旋弹簧断口！4楼所标方框处可看出逆河流花样，因此即为疲劳源！

清霜 · 发表于 2012-11-5 19:18:40

cumtkxq 发表于 2012-11-5 17:06
图中矩形标出的应该是裂纹源
椭圆形标出的为最后断裂区域
楼主可以根据具体适用情况分析裂纹源形成的原因 ...

我可否提出异议？大家讨论的。我们公司就是生产弹簧的，虽然我对断口分析不太熟，但是你所说的方块那里是我们说的最后断裂区。LZ应该把另外一半一起提供出来。我见过这么多弹簧断口，没有一个像你这样的。你这个倒是很像是拉断的，一点看不出扩展发散。难道是没放大？

cumtkxq · 发表于 2012-11-5 17:06:09

图中矩形标出的应该是裂纹源
椭圆形标出的为最后断裂区域
楼主可以根据具体适用情况分析裂纹源形成的原因
也就找出了弹簧断裂的原因

NUS24204 · 发表于 2012-11-5 13:10:50

具体断裂次数多少啊?
应力比较集中,可能外侧有伤痕,或者耐久行程中有接触吧

我心飞翔eric · 发表于 2012-11-5 12:00:26

挺清楚的，就是尺寸小点，什么设备拍摄的呢？

qlf_126 · 发表于 2012-11-5 10:53:00

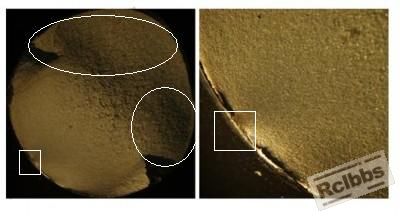

如图：为弹簧钢淬火+中温回火疲劳试验断口照片，大家共同交流下……
