请教各位大侠关于球化退火工艺

hitstones · 发表于 2007-12-4 20:54:45

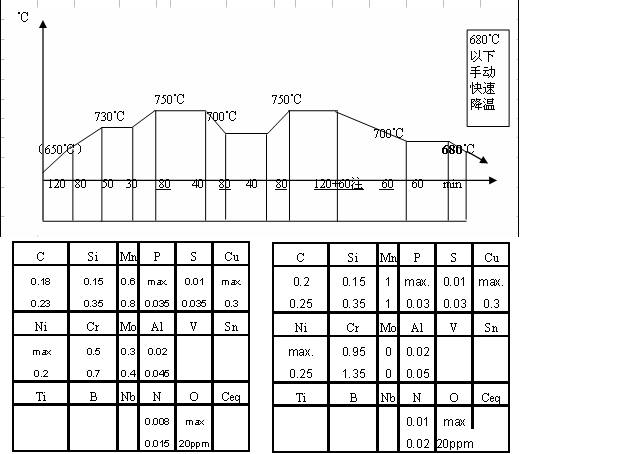

以下是我们公司球化退火工艺，主要目的是冷挤压前软化坯料（冷挤压硬度要求133HB-163HB），但是目前使用的球化退火工艺时间比较长，各位前辈有没有比较好的工艺阿，既可以缩短工艺时间，又能满足挤压要求呢？谢谢了！
材料是韩国棒料，与国内不一样，成份如下。（两种材料均采用同一球化工艺）

[ 本帖最后由 sdust 于 2007-12-5 08:56 编辑 ]

wangqinghua196 · 发表于 2007-12-5 08:01:05

是韩国推荐的吗?

wangqinghua196 · 发表于 2007-12-5 08:05:37

这个工艺是可以简化!
请专家组人员来回答.

651225005 · 发表于 2007-12-5 13:08:35

我的简化方案是:
750度保温2-2.5小时，然后随炉冷至680度保温5-6小时，空冷。

hitstones · 发表于 2007-12-5 19:06:24

工艺是韩国推荐的
楼上说的方案，我们回去评估一下，具体的实施情况可能要等到明年吧，有结果会及时反馈的，非常感谢楼上的回复！

yan2000531 · 发表于 2007-12-5 22:56:35

我觉得韩国推荐的工艺不错，符合快速球化退火理论，如果装炉量够大的话，用此工艺应该会节省时间

[ 本帖最后由 yan2000531 于 2007-12-5 22:58 编辑 ]

redbaby616 · 发表于 2007-12-6 10:16:48

书上说得很简单，AC1以上30度左右，保温随炉冷到600度出炉空冷，呵呵，我的水平还差的远呢，来到热处理网真长知识，每天都会知道新的方法工艺，觉得热处理简直是太大的宝库了取之不尽用之不竭！谢谢

hitstones · 发表于 2007-12-6 18:37:21

回复六楼
装炉量的确很大，接近4000公斤，处理过程中氮气保护！

耿建亭 · 发表于 2007-12-6 18:53:17

如有可能,试一下调质球化看一下.
详见雷廷权著<<热处理工艺方法500种>>

个人观点,不足为凭

haor · 发表于 2007-12-9 13:38:46

此工艺是循环球化退火,没必要,浪费.

liyanbinking · 发表于 2007-12-10 19:10:09

对啊
明显的是2次球化退火的
可以一次时间长点啊

陆丰 · 发表于 2007-12-10 20:37:09

你的工艺太复杂，处理成本太高。
你可以将工件加热至略高于Ac3，保温后，炉冷至Ar1附近，然后长时间保温。具体保温时间，需根据实验确定。

yctyct · 发表于 2007-12-11 14:16:05

原帖由 651225005 于 2007-12-5 13:08 发表
我的简化方案是:
750度保温2-2.5小时，然后随炉冷至680度保温5-6小时，空冷。

这种工艺能球化吗？

dsgyl · 发表于 2007-12-17 15:30:07

4吨的装炉量,用氮气保护,15个小时够了.保温2小时,缓冷3小时到650度转快冷.

		自动登录	找回密码
密码			免费注册

[求助] 请教各位大侠关于球化退火工艺

本帖子中包含更多资源

回复 #1 hitstones 的帖子

回复 #1 hitstones 的帖子

本帖子中包含更多资源

评分

!!!!!

回复 #1 hitstones 的帖子

回复 #1 hitstones 的帖子
