模具钢组织Ｃr１２ＭoＶ

wujunfeng610 · 发表于 2007-12-19 20:02:43

模具钢组织Ｃr１２ＭoＶ：淬火+回火

[ 本帖最后由 ltw369258 于 2007-12-20 21:54 编辑 ]

小菜鸟 · 发表于 2007-12-19 20:22:49

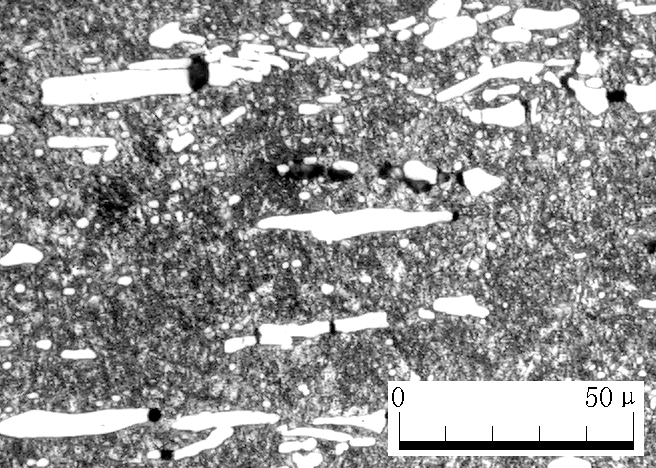

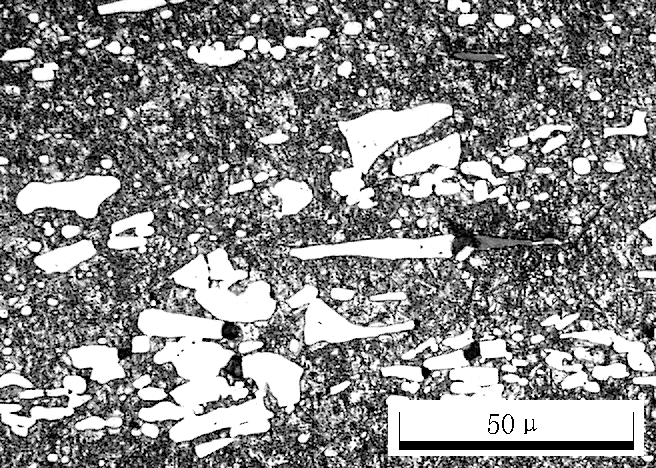

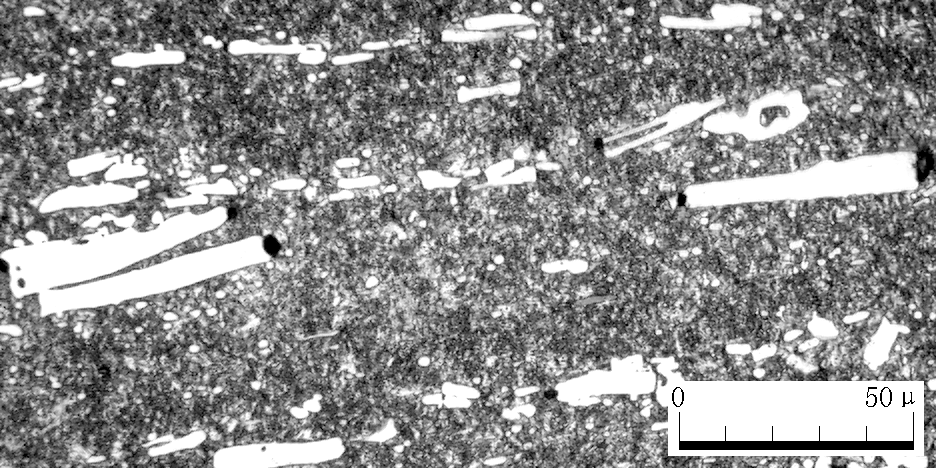

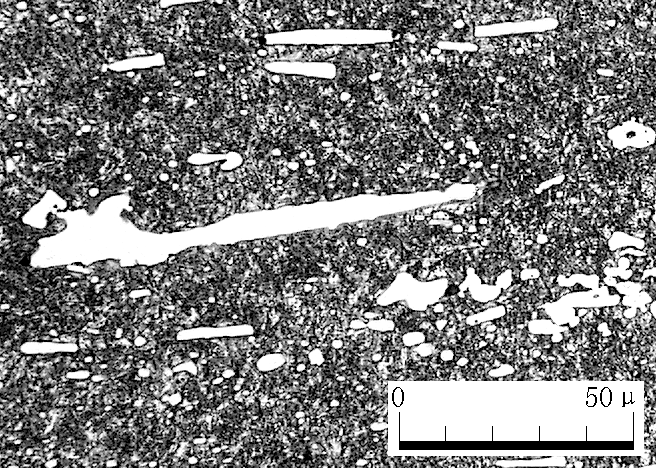

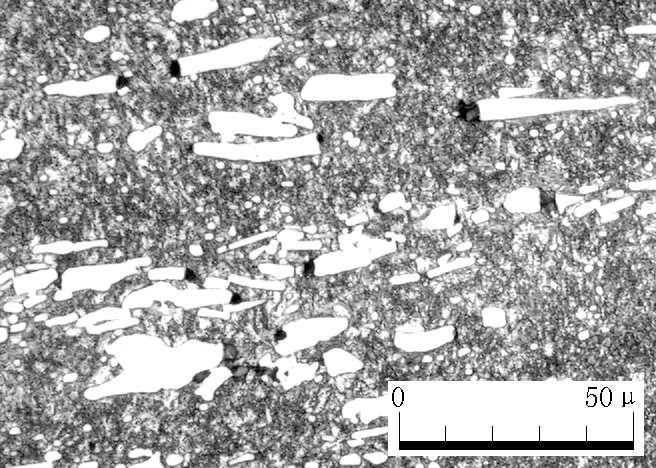

大块共晶碳化物旁边黑色颗粒是什么？
电解抛光形成的腐蚀坑？

wujunfeng610 · 发表于 2007-12-19 20:33:30

怀疑为原材料夹杂,锻造使或其他原因造成脱落,而成为空洞.

小菜鸟 · 发表于 2007-12-19 20:38:12

那手工抛光态应该能够看见了。但共晶组织是钢水最先结晶处，出现大量夹杂，不应该呀？

谢谢回答。

laoa · 发表于 2007-12-19 20:38:42

原帖由 小菜鸟 于 2007-12-19 20:22 发表
大块共晶碳化物旁边黑色颗粒是什么？
电解抛光形成的腐蚀坑？

我认为是与共晶碳化物伴生的硫化物及其它的夹杂。

laoa · 发表于 2007-12-19 20:41:17

想请教楼主的金相设备是什么？视频采集卡及软件，什么照像设备

wujunfeng610 · 发表于 2007-12-19 20:43:34

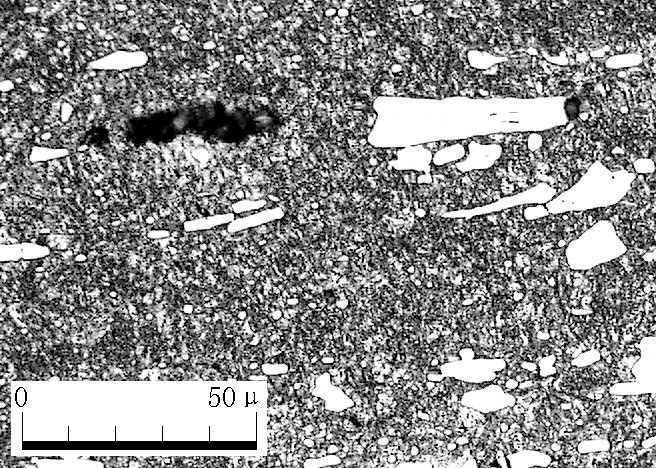

本人也这么怀疑,可以看到照片中灰色硫化物夹杂!还有明显的空洞,从空洞来看夹杂不仅仅为硫化物夹杂

小菜鸟 · 发表于 2007-12-19 20:43:48

自己纠正，呵呵
亚共晶反映，在晶界上最后结晶凝固。

wujunfeng610 · 发表于 2007-12-19 20:50:53

日本奥林巴斯的,摄相头是DP130 130万相素,我的显微镜是简易型的,

小菜鸟 · 发表于 2007-12-19 21:03:24

需要看抛光态。感觉是受腐蚀出现的。
一些共晶碳化物端部明显有腐蚀的黑点。

天天小非 · 发表于 2007-12-19 21:06:03

楼主的几次怀疑是很正确的，你的理解我完全赞同。但是空洞边缘出现明显的碳浓度降低现象，说明在原材料或锻造中产生的，我怀疑是原材料疏松。

小菜鸟 · 发表于 2007-12-19 21:10:28

不经过70度，1：1盐酸水20分钟浸，那能叫疏松？

wujunfeng610 · 发表于 2007-12-19 21:14:26

这是本人今天下午做的活,出了碳化物的问题外就是希望听听各位的意见和看法!
天天小非说的很有见解!

wujunfeng610 · 发表于 2007-12-19 21:19:16

疏松的高倍反应,也就是夹杂的脱落高倍下的形态,抛光太下为夹杂!!

小菜鸟 · 发表于 2007-12-19 21:24:13

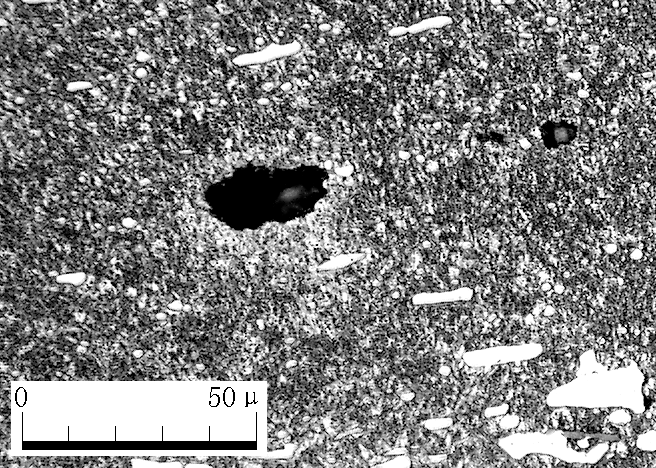

倒数第二第四张照片空洞都看见了，但楼主还是没有解释，图片第1、2、3张上面共晶碳化物处黑点是腐蚀后出现的，还是抛光态就有的。

小菜鸟 · 发表于 2007-12-19 21:28:39

应该说，是钢水杂质最多，最后结晶的部分，不致密。在热酸中被溶解。宏观表现为有规律性的小空洞。（一般、中心疏松）

小菜鸟 · 发表于 2007-12-19 21:38:38

原帖由 天天小非 于 2007-12-19 21:06 发表
空洞边缘出现明显的碳浓度降低现象，说明在原材料或锻造中产生的

不是开放性裂纹，空洞周围怎么表现出碳浓度明显降低现象？
就因为大空洞周围白一点？那小的周围还黑的呢？
就算空洞周围明显碳浓度降低，但周围组织正常，怎么证明是原材料和锻造造成的。
呵呵呵呵

wujunfeng610 · 发表于 2007-12-19 21:38:54

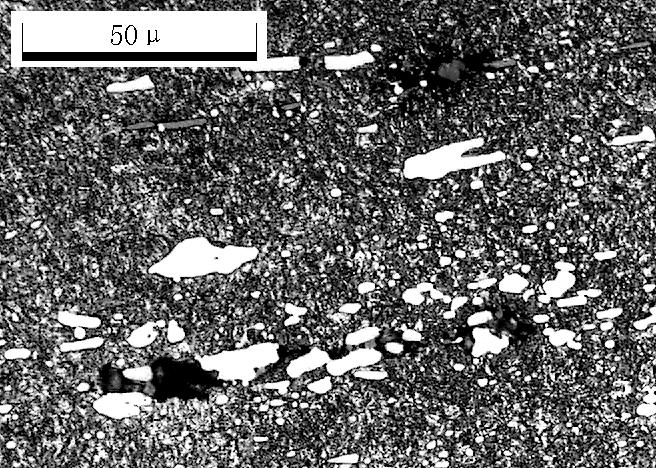

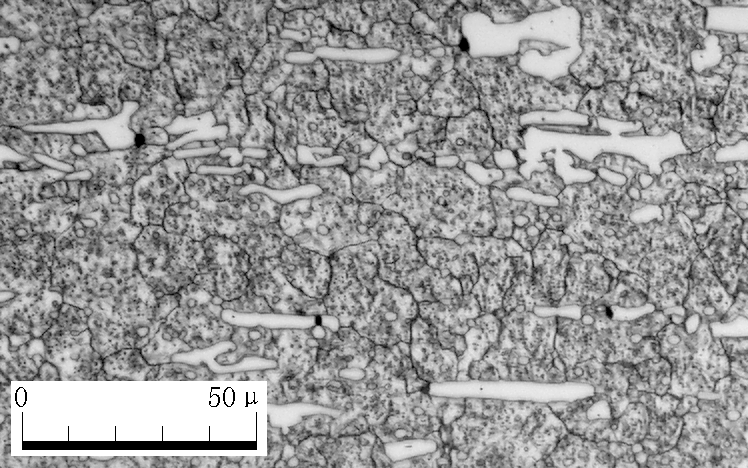

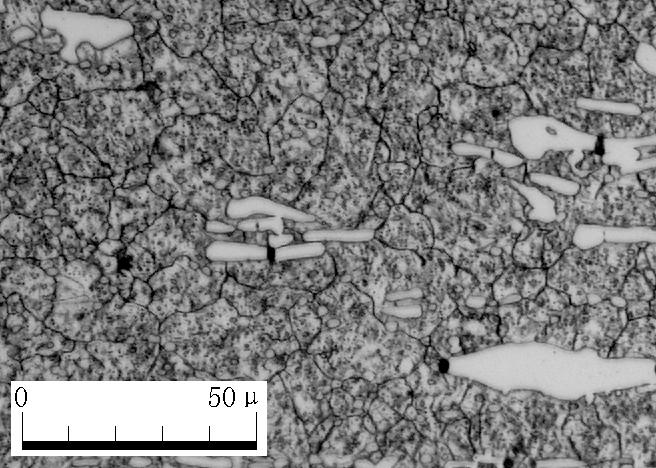

再补充几张照片,希望版主将其与前面的照片放在一起,便于分析

已处理
LYW369258

[ 本帖最后由 ltw369258 于 2007-12-20 21:55 编辑 ]

小菜鸟 · 发表于 2007-12-19 21:41:41

算了~
不陪你们玩了，这里藏龙卧虎。
是非明辨，高手过目自有公论。

shaolin · 发表于 2007-12-19 21:56:08

碳化物两端的小空洞我认为可能是由于碳化物和基体的变形特性相差太大在锻造时引起的，别的可能是锻造时碳化物破断后周围金属没能充分填充引起的，大空洞有没有可能是制样时碳化物脱落引起的？

		自动登录	找回密码
密码			免费注册

[原创] 　模具钢组织Ｃr１２ＭoＶ
