15CrMo锻件看不见晶粒度怎么解决

跋涉者 · 发表于 2013-4-10 17:20:28

不会是：你金相试样没有做好，或腐蚀剂有问题。细节问题

木子首晨 · 发表于 2013-4-10 17:09:02

楼主，将具体情况描述清楚呀

人到中年 · 发表于 2013-4-10 16:00:25

用什么看的看不见，不会是目测吧？

我心飞翔eric · 发表于 2013-4-10 12:26:06

参照GB/T 6394做晶粒度吧。

沉默处理 · 发表于 2013-4-10 12:31:17

什么状态？什么显微组织？看不见什么晶粒度？

462170168 · 发表于 2013-4-10 11:26:27

15CrMo锻件看不见晶粒度怎么解决

462170168 · 发表于 2013-4-15 13:01:18

木子首晨发表于 2013-4-10 17:09
楼主，将具体情况描述清楚呀

能看见组织就是看不见晶粒度

木子首晨 · 发表于 2013-4-15 17:33:04

做晶粒度的腐蚀剂和做金相的腐蚀剂不是一样的。而且做晶粒度的腐蚀时间要长

ZX771 · 发表于 2013-4-20 18:41:16

462170168 发表于 2013-4-15 13:01
能看见组织就是看不见晶粒度

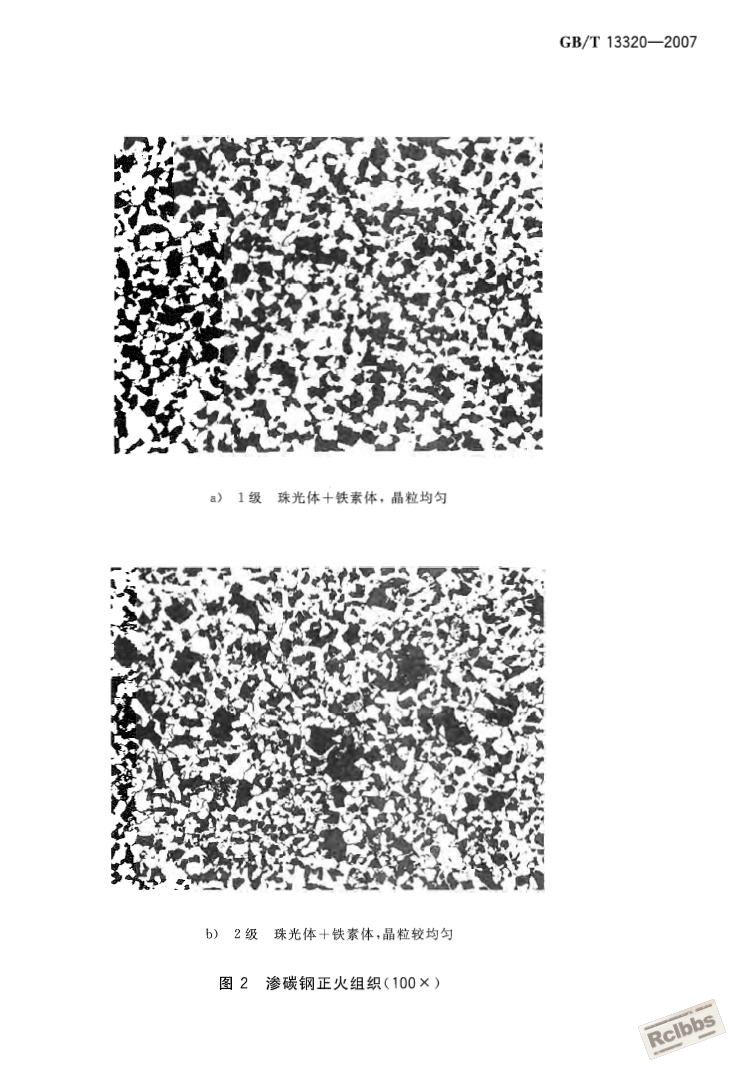

15CrMo这种低碳合金钢一般需要正火处理，得到等轴铁素体晶粒与珠光体。我们在实际应用中按照GBT13320-2007 《钢质模锻件金相组织评级图及评定方法》评级，一般件1~4级合格、重要件1~3级合格。如下是1级与2级图样：

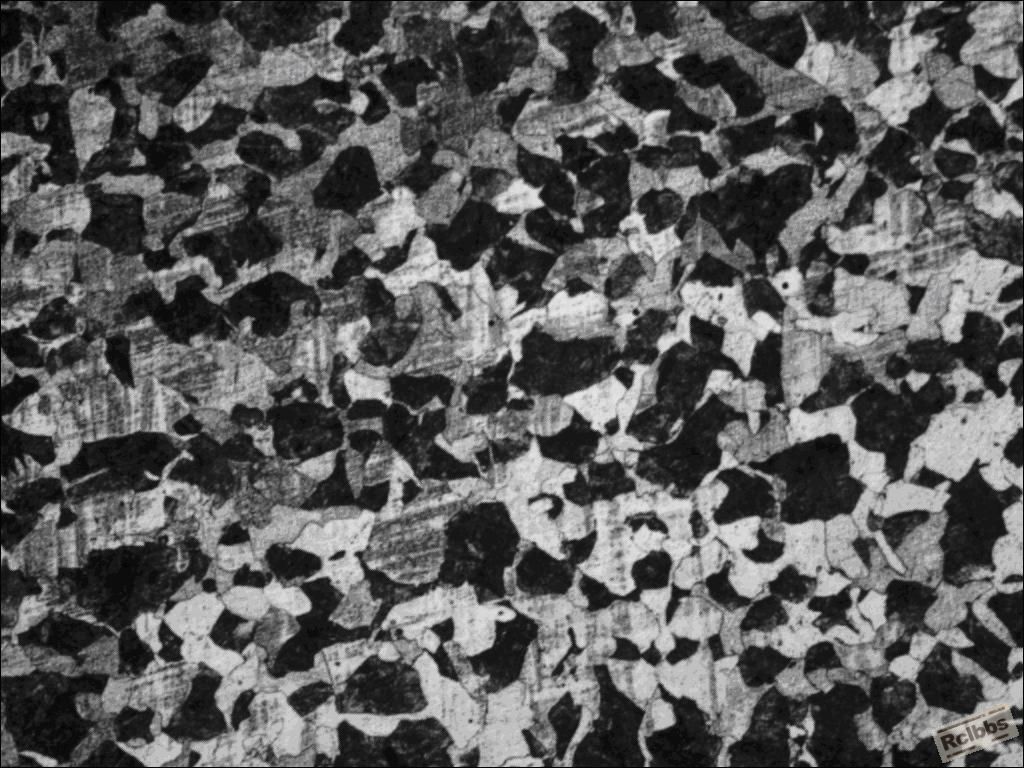

上图组织中存在铁素体晶粒可以显现评出晶粒大小，里面的珠光体团按照ISO 643 《钢铁素体或奥氏体晶粒度显微金相测定法》操作方法当做晶粒对待可以实施铁素体晶粒度评级。
如果是评定奥氏体晶粒度，这种铁素体与珠光体组织里面是没有奥氏体晶粒度可评的，如果需要评定奥氏体晶粒度就不是在这种在平衡组织下评定，通常是在样件上取材料加热到需要的奥氏体化温度后直接淬火、或利用预冷办法奥氏体晶粒边界先析出网状铁素体再淬火，用得到的马氏体经过合适的腐蚀方法，用显现的马氏体边界或沿晶析出的铁素体网反映前奥氏体晶粒，由此评出一定加热条件下的材料所达到奥氏体晶粒度。显示奥氏体和前奥氏体晶粒边界的概念及方法也可以参考ISO 643有关章节。
实际上这个锻件是能看见晶粒度的，是你由于一时概念不清未认识到而已.

搬运工 · 发表于 2013-4-20 19:37:13

ZX771 发表于 2013-4-20 18:41
15CrMo这种低碳合金钢一般需要正火处理，得到等轴铁素体晶粒与珠光体。我们在实际应用中按照GBT13320- ...

你的这个解释无法让人接受！！！
个人观点。。

搬运工 · 发表于 2013-4-20 19:50:34

462170168 发表于 2013-4-15 13:01
能看见组织就是看不见晶粒度

你好！
这个材料的碳含量很低，会因为冷却的原因导致原奥氏体晶粒边界被先析出铁素体遮掩的情况，这个时候不好评或无法评出奥氏体晶粒度的。再有一个可能就是只做组织评级，或晶粒度检测是检测铁素体晶粒度。
这还要看你的这个零件行业标准是如何规定的。
你发个图片上来吧，具体问题具体分析。
你觉得呢？
有人建议重新加热奥氏体化去检测奥氏体晶粒度，这是没有根据的。

ZX771 · 发表于 2013-4-20 21:57:20

搬运工发表于 2013-4-20 19:50
你好！
这个材料的碳含量很低，会因为冷却的原因导致原奥氏体晶粒边界被先析出铁素体遮掩的情况，这个 ...

从你的这些话可见你的热处理基础知识确实需要补课，你的“原奥氏体晶粒边界被先析出铁素体遮掩的情况”是怎么遮掩的？你的意思很明显是把奥氏体转变形成铁素体描述成了一片树叶子遮盖另一片树叶过程，由此铁素体下面还藏着奥氏体晶粒。组织转变是你认为和描述的这样吗？你这就是在说痞话吧。
奥氏体向铁素体转变是新相形核长大过程：铁素体优先在奥氏体晶粒边界上形核，向两边生长曾经是奥氏体晶粒边界地方在旧相γ-Fe消失时候该处原子已经按α-Fe晶格点阵排列，哪有还γ-Fe晶粒边界？回学校去问你的老师吧。同理铁素体向奥氏体转变过后形成的奥氏体晶粒内部也不会隐藏铁素体晶粒边界的。

搬运工 · 发表于 2013-4-21 09:41:02

是怎么遮掩的？你把书看懂了再说。

ZX771 · 发表于 2013-4-21 18:38:01

搬运工发表于 2013-4-21 09:41
是怎么遮掩的？你把书看懂了再说。

我没有看到是怎么遮掩的，你就说说是怎么遮掩的吧。你“把书看懂了再说”吧，老外！

搬运工 · 发表于 2013-4-21 19:07:18

书中的遮掩写的是“遮掩”，加了个“”，知道不？

搬运工 · 发表于 2013-4-21 19:09:55

不要再向前几次那样说：“我愣是找不到。。”知道不！

搬运工 · 发表于 2013-4-21 21:16:44

ZX771 发表于 2013-4-20 21:57
从你的这些话可见你的热处理基础知识确实需要补课，你的“原奥氏体晶粒边界被先析出铁素体遮掩的情况” ...

我认为你在12楼说“你的意思很明显是把奥氏体转变形成铁素体描述成了一片树叶子遮盖另一片树叶过程，由此铁素体下面还藏着奥氏体晶粒”这样的一句话，不是理解能力方面的问题，而是你的思维方式有问题。
我是这个意思吗？书上在说这个问题时用到的“遮掩”也是你认为的这个意思？荒唐！

ZX771 · 发表于 2013-4-21 21:39:07

搬运工发表于 2013-4-21 21:16
我认为你在12楼说“你的意思很明显是把奥氏体转变形成铁素体描述成了一片树叶子遮盖另一片树叶过程，由此 ...

“原奥氏体晶粒边界被先析出铁素体遮掩的情况”恐怕是你个人的伟大发明呀！在那一页书上这么说了？看来这里就你识字就你在读书？又睁眼说瞎话了吧！
下面还是你没有完成的作业，把那个被先析出铁素体遮掩原奥氏体晶粒边界指出来，在哪里？

你指认不了你说的原奥氏体晶粒边界，别在这个意思那个意思地浪费时间了，随同你那高速钢淬火马氏体一样别在这现眼了，你这可爱的老外！

搬运工 · 发表于 2013-4-21 21:43:53

你的把那个被先析出铁素体遮掩原奥氏体晶粒边界指出来，在哪里？这句话同样是思维有问题。思维有问题，如何交流？

搬运工 · 发表于 2013-4-21 21:52:01

ZX771 发表于 2013-4-21 21:39
“原奥氏体晶粒边界被先析出铁素体遮掩的情况”恐怕是你个人的伟大发明呀！在那一页书上这么说了？看来这 ...

你是不是又想说：我在书中愣是找不到有“遮掩”二字的这段文字内容啊？
可能你想说，也可能这次你不想说，这两种两种可能性都有。你以前说过几次类似的话，结果呢？你比任何人都清楚，。。。。
明确的告诉你，这段文字是书上的。

		自动登录	找回密码
密码			免费注册

[求助] 15CrMo锻件看不见晶粒度怎么解决

本帖子中包含更多资源

本帖子中包含更多资源
