SM45C轴 中频后校直时断裂，求高手分析原因！！！

hejaytong

小弟对热处理这块认识不多，请高手帮忙分析下，万分感谢！
材质：SM45C
热处理：心部调质（我司要求HB201~269），表层中频（我司要求：HRC52~60 电热式中频炉）
失效内容：中频后校直时突然断裂
分析发现：断口开裂源处硬度较同深度偏低HV580左右（但符合我司要求）。断口附近其他部位表层、心部硬度，化学成分均符合我司要求。

试片腐蚀的不太好，边缘有残余酒精，凑副看吧。。。

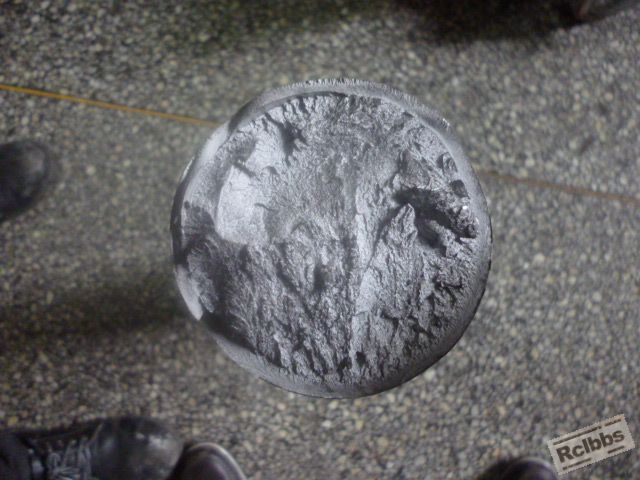

1.断口照片：（见附件）
2.断口处组织：
①调质组织（见附件）
②中频组织（见附件）
3.请问“调质断口X500，X100”中的针刺状组织是魏氏组织么？发现断口附近索氏体内网铁较多（对于我司来说可以）

cumtkxq

楼主零件的直径是多少
因为SM45C淬透性是一定的
根据你的直径可以查处淬透层有多少

另外你调质组织中的网状铁素体
能够降低材料的性能
如果中频后回火充分的话
估计断裂与网装铁素体有关
这些铁素体不但形成网状
有些向晶内生长
形成魏氏体
进一步降低材料性能

自己的标准要修改哦

hejaytong

cumtkxq 发表于 2013-4-12 11:12
楼主零件的直径是多少
因为SM45C淬透性是一定的
根据你的直径可以查处淬透层有多少

谢谢解答，这个轴的外径是80mm,45号钢 淬透深度大约是5MM么？还有请教下只要是针状向晶内生长的都是魏氏组织么？如何区分魏氏组织和贝氏体？

木子首晨

是网状铁素体惹得祸，个人见解

赵昌保

45钢淬透性很有限，80调质性能跟正火差不多，一般碳素钢出现的针状铁素体都是魏氏组织，看上图是存在魏氏组织，看看轴的横行结构是否存在刀槽等应力集中。

cumtkxq

hejaytong 发表于 2013-4-12 17:40
谢谢解答，这个轴的外径是80mm,45号钢 淬透深度大约是5MM么？还有请教下只要是针状向晶内生长的都是魏氏组 ...

贝氏体是在晶粒内部的针状组织
魏氏体是从晶粒边界向内生长的将晶粒分隔开的粗大组织
