[求助] 渗碳淬火 严重开裂

[复制链接]

签到天数: 56 天

[LV.5]常住居民I

发表于 2013-5-17 20:44:02 | 显示全部楼层 |阅读模式
北京中仪天信科技有限公司

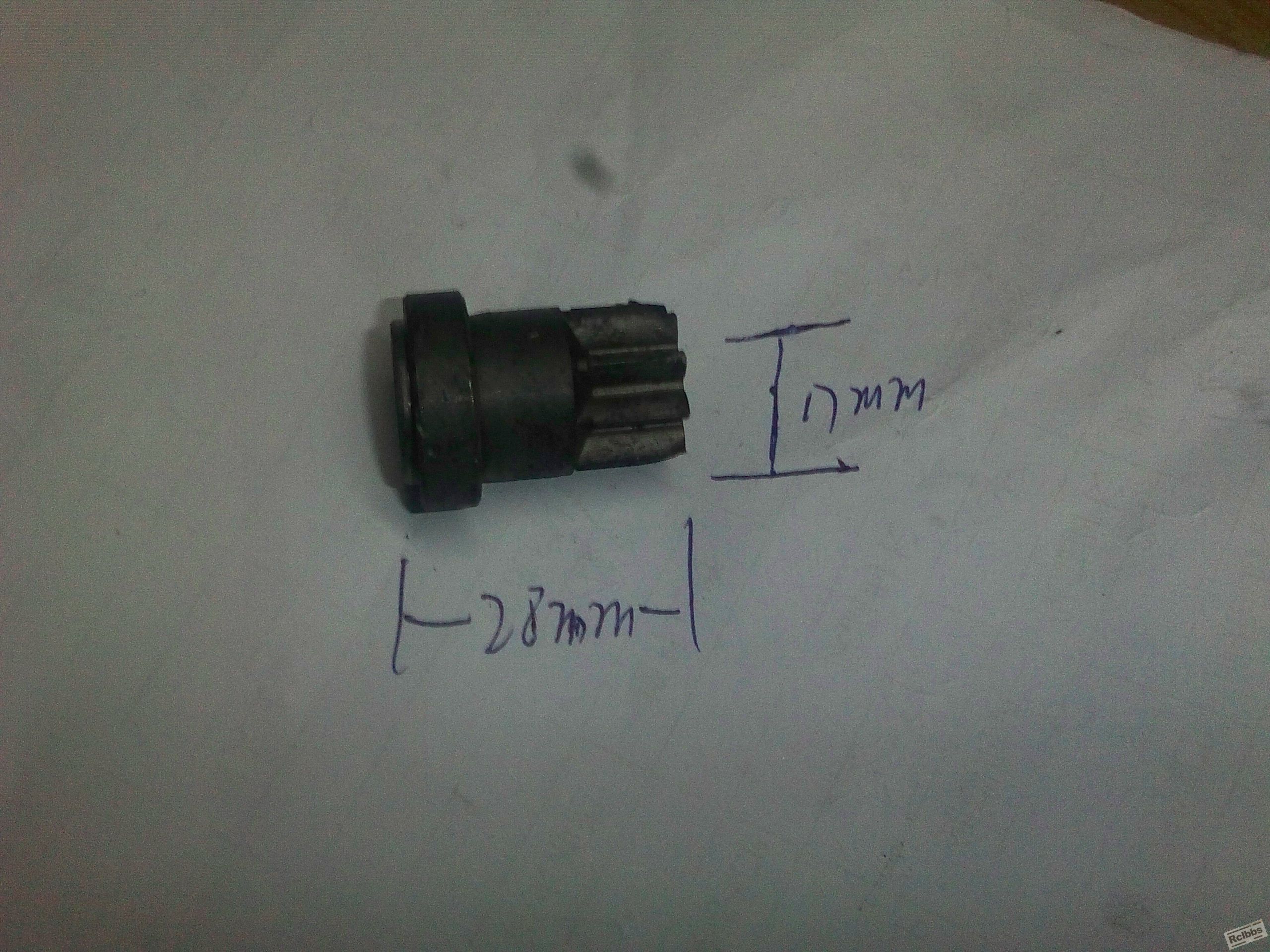

公司外协做的一工件  现在有一部分严重开裂现象   说是我们渗碳淬火造成的

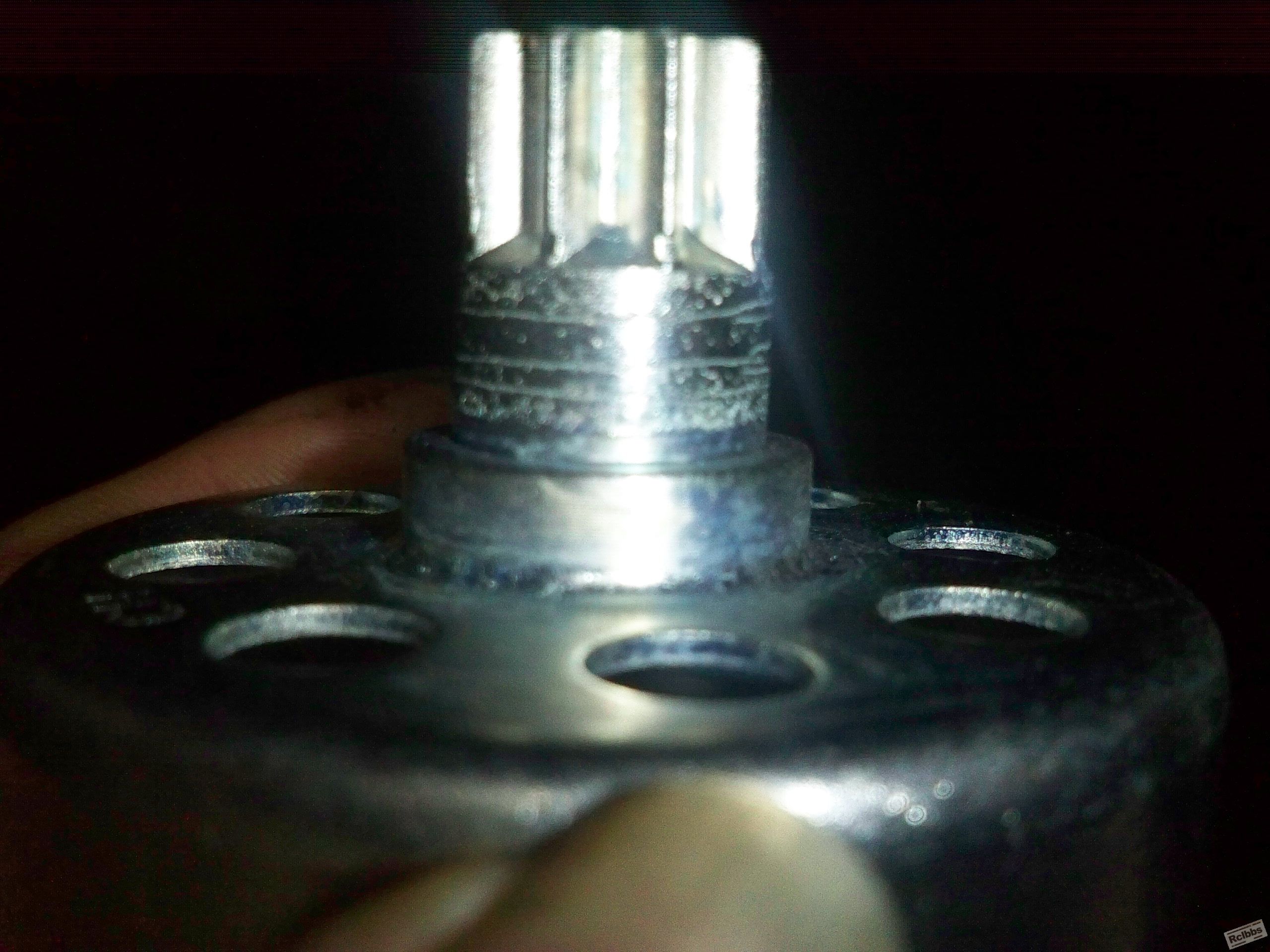

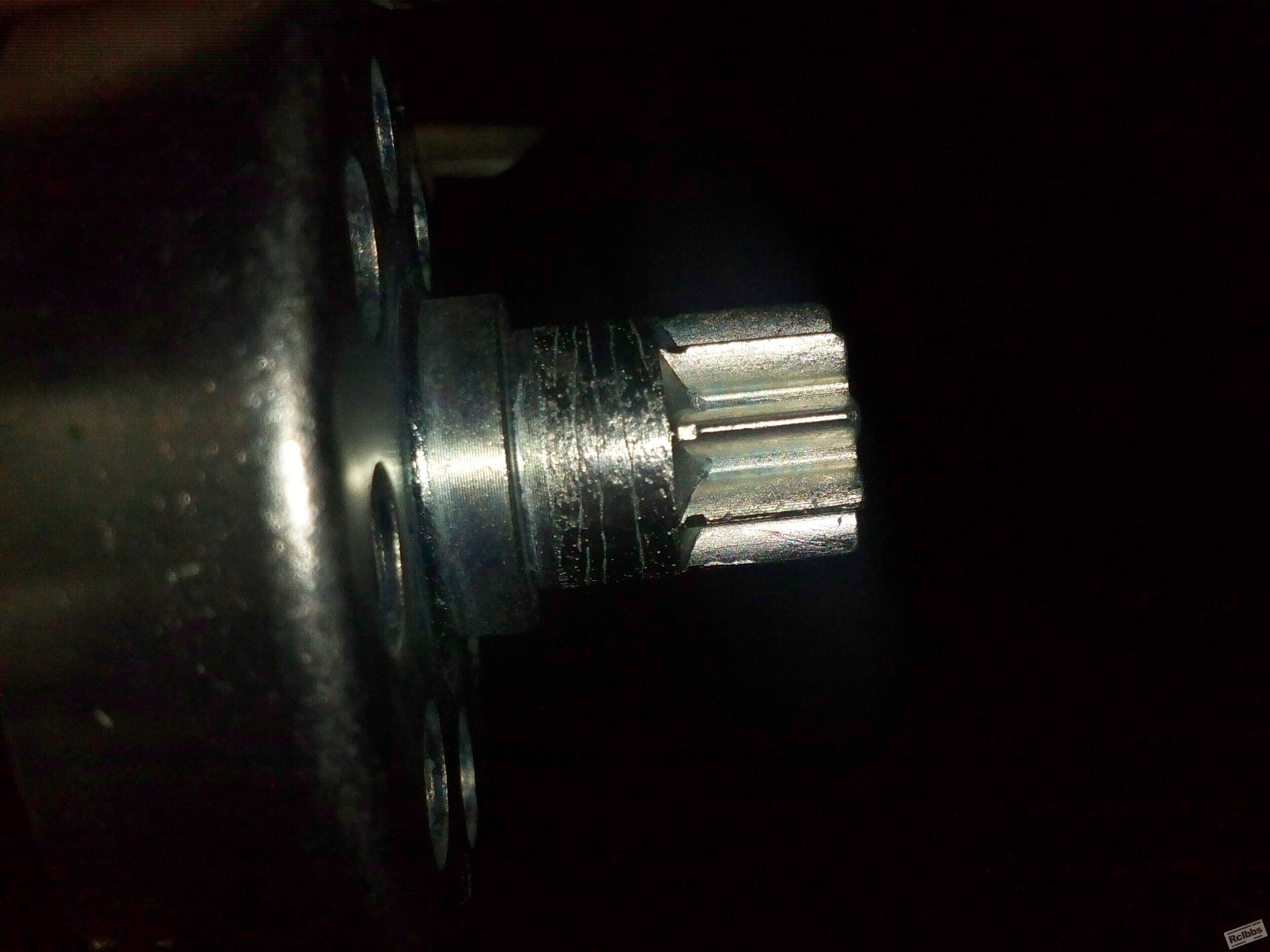

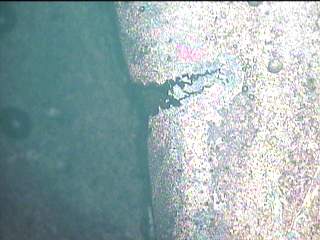

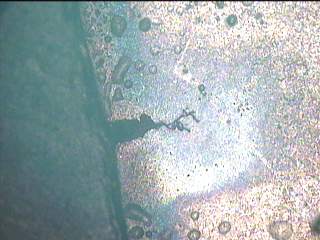

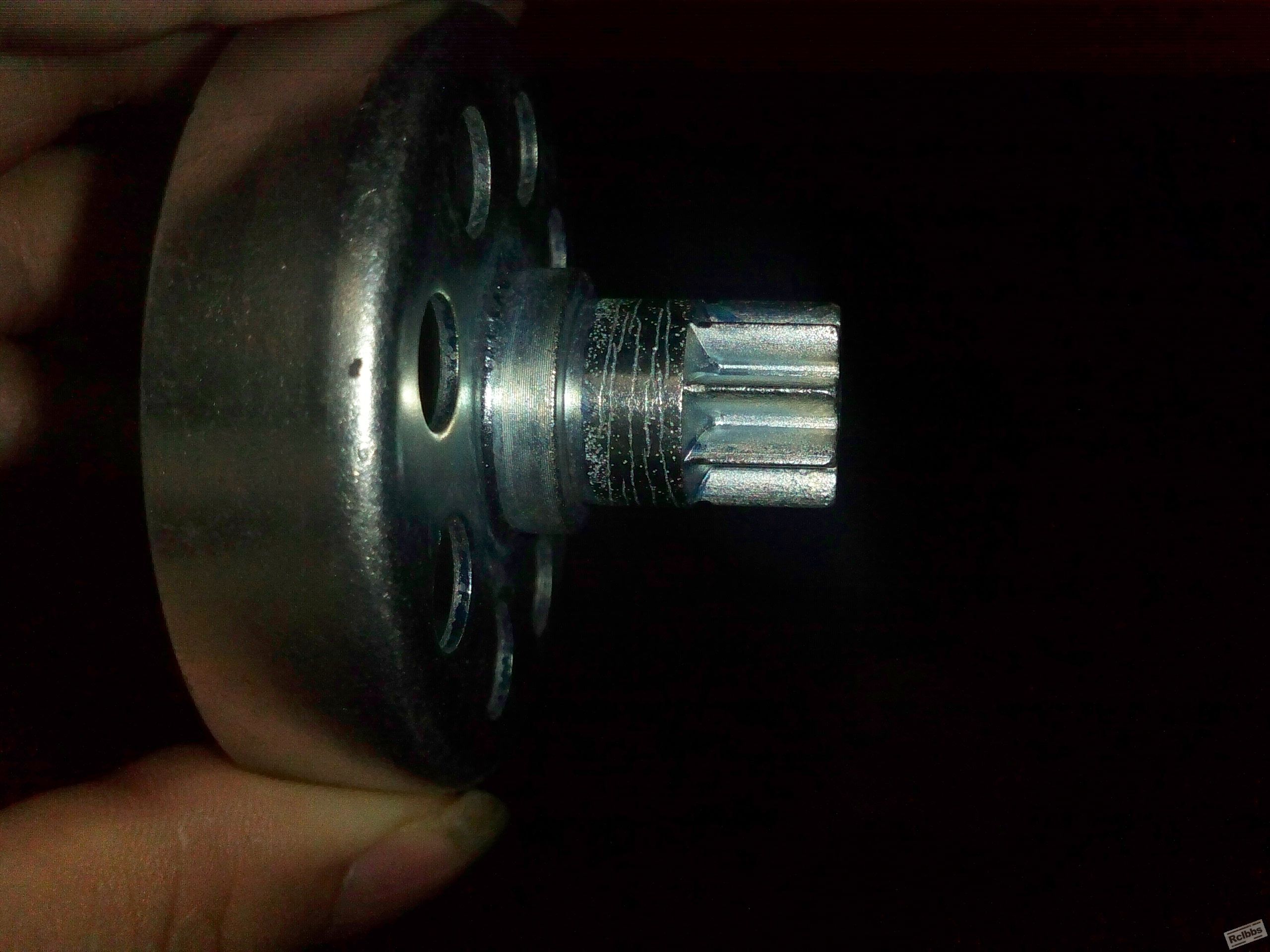

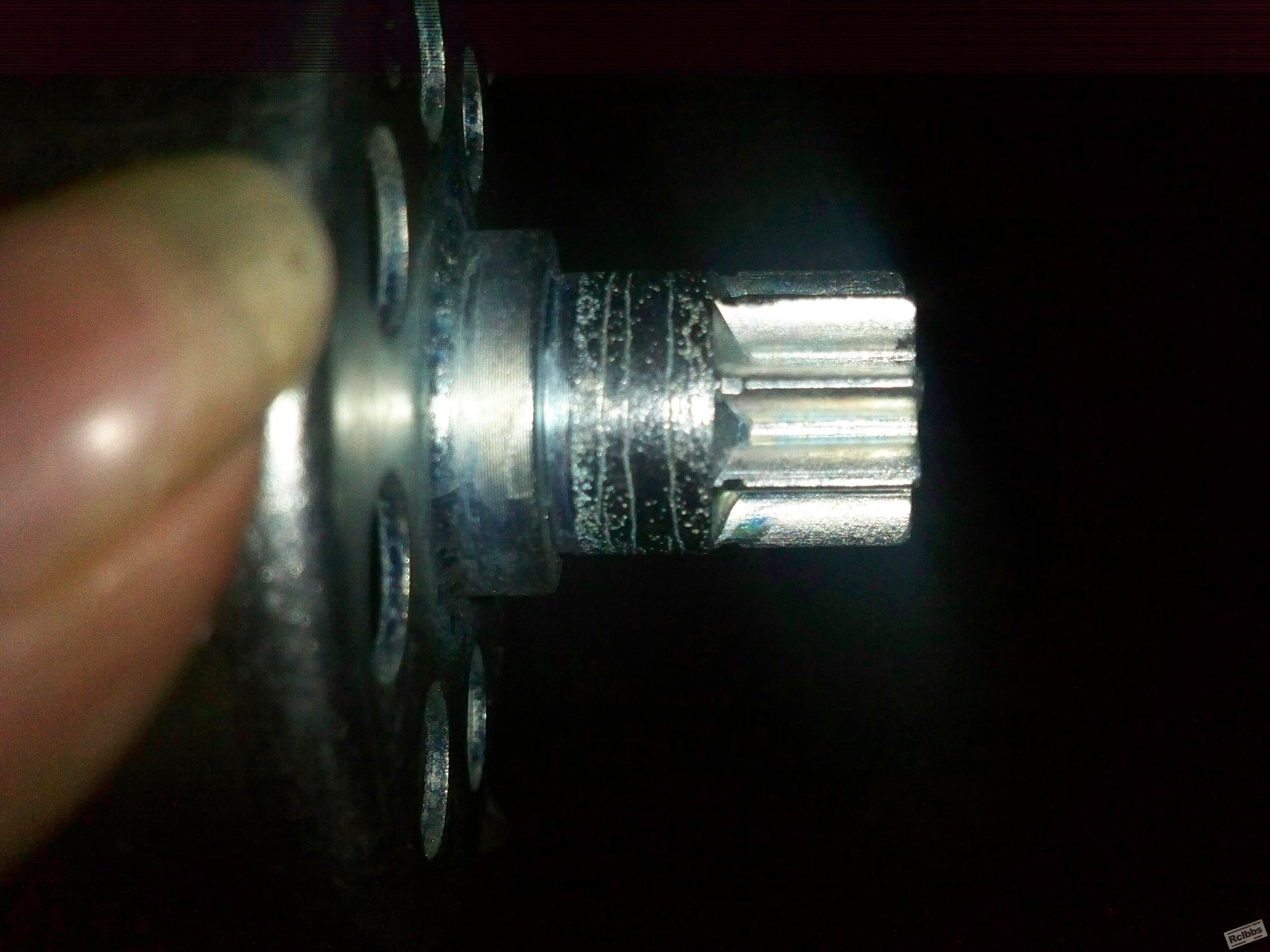

请大家帮忙看下金相图片   开裂部位有很多麻点  小坑状   开裂是随圆柱面缠绕横向开裂  断断续续的
就像表面做了一道丝牙一样  那么多
我怀疑是他们原材料组织疏松夹杂造成的   不然不会出现这样的开裂和麻点情况
现在把图片发下大家帮忙看看 材料是20CR  工艺  880/1.15/200  888/0.95/20   830/0.85/30
多用炉生产  在此希望各位大师多多指教  也希望找个金相方面的师傅

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?免费注册

×

签到天数: 56 天

[LV.5]常住居民I

 楼主| 发表于 2013-5-17 20:51:27 | 显示全部楼层

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?免费注册

×
回复

使用道具 举报

签到天数: 2 天

[LV.1]初来乍到

发表于 2013-5-18 08:06:44 | 显示全部楼层
从图上来看裂纹尖端是圆的?
另外产品什么要求,硬度、深度?实测又是多少?
回复

使用道具 举报

签到天数: 56 天

[LV.5]常住居民I

 楼主| 发表于 2013-5-18 15:38:02 | 显示全部楼层
层深0.7-0.9  hrc58-63   实测0.85    硬度是62  60   63
有什么问题吗   裂纹尖端是圆的是怎么回事啊
回复

使用道具 举报

签到天数: 1 天

[LV.1]初来乍到

发表于 2013-5-18 19:46:23 | 显示全部楼层
个人建议:磨光好不要硝酸酒精腐蚀看裂纹出有没有晶间氧化(IGO),回火后看一下裂纹断口颜色。
回复

使用道具 举报

签到天数: 56 天

[LV.5]常住居民I

 楼主| 发表于 2013-5-18 20:24:42 | 显示全部楼层
论坛大神都很忙啊   高手在哪里啊
回复

使用道具 举报

签到天数: 12 天

[LV.3]偶尔看看II

发表于 2013-5-18 21:37:18 | 显示全部楼层
看裂纹觉得和材料原始组织不良引起的啊,楼主查验不腐蚀情况下看夹杂情况,同时参考五楼的意见,碳势怎样的?
回复

使用道具 举报

签到天数: 2 天

[LV.1]初来乍到

发表于 2013-5-20 22:27:37 | 显示全部楼层
裂纹靠近表面处还掉了一块,看来表面很松脆啊。
还有表面的金相拍得不是太清晰哦,需要拍清晰一些。看看是否有网状碳化物、碳化物偏聚等,还有残奥的量的多少,再看看表面晶粒度怎么样,马氏体尺寸级别等。判断组织是否薄弱,较为松脆。
还有观察非金属夹杂、缩孔、缩松等材料问题,应该抛光试样,无需进行腐蚀,在50、100倍下进行观察。
回复

使用道具 举报

签到天数: 49 天

[LV.5]常住居民I

发表于 2013-5-21 10:45:30 | 显示全部楼层
同意楼主的说法,应该是原材料的问题,产品是模锻件表面不加工吗?
回复

使用道具 举报

签到天数: 56 天

[LV.5]常住居民I

 楼主| 发表于 2013-5-24 21:55:44 | 显示全部楼层
bwg11 发表于 2013-5-24 21:16
我想问题是否就出在这里,因本人的焊接知识忘的差不多了,不敢妄加评论。

没关系  谢谢了   我现在上夜班   还不知道白天处理好没有
回复

使用道具 举报

签到天数: 114 天

[LV.6]常住居民II

发表于 2013-5-24 22:07:45 | 显示全部楼层
本帖最后由 真理发源地 于 2013-5-25 16:51 编辑

请问楼主,您这个齿轮是机加成型的还是冷挤压成型的呢?
我在做渗碳淬火件的失效分析流程一般是这样的:
1.审核设计图纸,工艺过程;
2.检查四阶记录表单,包括工序检验记录,仪表记录,操作记录等;
3.对零件的化学成分进行复验;
4.对断口或者裂纹处进行分析:
4.1法向取样检测金相组织,K ;M+AR ;心部组织; 表面硬度;芯部硬度;硬度梯度曲线,表面内氧化层,表面脱碳层等;
4.2微观纵向截面抛光态,参照GB/T 1979-2001《结构钢低倍组织缺陷评级图》检查低倍组织缺陷;参照GB/T 10561-1989《钢中非金属夹杂物显微方法》检查非金属夹杂物。
请教正规的失效分析方法。
回复

使用道具 举报

签到天数: 7 天

[LV.3]偶尔看看II

发表于 2013-5-24 20:27:00 | 显示全部楼层
什么是什么 发表于 2013-5-18 20:24
论坛大神都很忙啊   高手在哪里啊

建议抛光后不腐蚀看看
回复

使用道具 举报

签到天数: 56 天

[LV.5]常住居民I

 楼主| 发表于 2013-5-24 21:05:17 | 显示全部楼层
bwg11 发表于 2013-5-24 17:05
另外,小齿轮是后焊接在法兰上的吗?

是后焊接上去的  有什么问题吗
回复

使用道具 举报

该用户从未签到

发表于 2013-5-24 21:16:13 | 显示全部楼层
什么是什么 发表于 2013-5-24 21:05
是后焊接上去的  有什么问题吗

我想问题是否就出在这里,因本人的焊接知识忘的差不多了,不敢妄加评论。
回复

使用道具 举报

该用户从未签到

发表于 2013-5-24 17:03:21 | 显示全部楼层
工艺问题不大,建议先查一下化学成分。
回复

使用道具 举报

该用户从未签到

发表于 2013-5-24 17:05:12 | 显示全部楼层
另外,小齿轮是后焊接在法兰上的吗?
回复

使用道具 举报

该用户从未签到

发表于 2013-5-24 11:29:35 | 显示全部楼层
原材料检验有低倍组织,化学成分
回复

使用道具 举报

该用户从未签到

发表于 2013-5-24 11:58:57 | 显示全部楼层
个人愚见,有如下几点:
1.金相试样需要重新制样试做;
2.表面裂纹表面是圆的,很可能是原材料表面粗糙度过大,达到点坑
3.检测原材料表面是否有脱碳情况
4.金相试样做好后看是否有内氧化,残奥,金相级别
回复

使用道具 举报

签到天数: 51 天

[LV.5]常住居民I

发表于 2013-5-24 08:55:20 | 显示全部楼层
建议楼主检验一下材质化学成分是否合格再做结论。
回复

使用道具 举报

签到天数: 56 天

[LV.5]常住居民I

 楼主| 发表于 2013-5-23 19:59:01 | 显示全部楼层
麻烦问下
原材料检验要检验哪些项目和标准
回复

使用道具 举报
