喷丸覆盖率图谱

察哈尔汗

最近正在做大量的喷丸试验，但在测覆盖率试验中，没有标准图谱，特向大家求助。

wdc_2010617

.强化喷丸概念
在了解喷丸强化技术之前，我们有必要将抛丸、喷砂、喷丸的三个容易混淆的概念解释一下。这三个概念其实就四个字：喷、抛、丸、砂，其中，喷抛是工艺方法，丸砂是使用的材料。喷，是用高压空气将丸、砂吹到工件的表面，抛是用高速旋转的叶片抛射到工件表面，丸用的是钢丸，砂用的是石英砂等。
喷丸过程就是将大量弹丸喷射到零件表面上的过程，有如无数小锤对表面锤击，因此，金属零件表面产生极为强烈的塑性形变，使零件表面产生一定厚度的冷作硬化层，称为表面强化层，此强化层会显著地提高零件的疲劳强度。 测评强化丸质量有三个基本参数：强度、覆盖率、表面粗糙度。
2.喷丸强度
影响喷丸强度的工艺参数主要有：弹丸直径、弹流速度、弹丸流量、喷丸时间等。弹丸直径越大，速度越快，弹丸与工件碰撞的动量越大，喷丸的强度就越大。喷丸形成的残余压应力可以达到零件材料抗拉强度的60％，残余压应力层的深度通常可达0.25mm，最大极限值为１mm左右。喷丸强度需要一定的喷丸时间来保证，经过一定时间，喷丸强度达到饱和后，再延长喷丸时间，强度不再明显增加。在喷丸强度的阿尔门试验中，喷丸强度的表征为试片变形的拱高。
   3.阿尔门（Almen）试验
喷丸强度常用N试片（用于有色金属试验）、A试片（最常用）、C试片（更高强度）来进行测量， A试片和C试片之间关系为近似3倍关系。如用C试片测得强度为0.15-0.20C mm就相当于0.45-0.60A mm。图中厚的为C试片，薄的为A试片。
试验过程中，先测量试片原有变形，然后将卡好该试片的工装置于喷丸箱内，采用与工件相同的工艺进行喷射。喷丸结束，取下试片，测量变形拱高。如图
[localimg=400,300]3[/localimg]
4.喷丸覆盖率
     覆盖率是指工件上每一个点被钢丸打到的次数，有人对喷丸覆盖率常这样认为：我的喷嘴1上1下喷工件2遍，不就可以满足200％的覆盖率了吗？乍一听觉得有道理，其实不是这样的。
　　覆盖率的测量是这样的：先在工件表面涂上一层彩釉或萤光釉，然后按工艺参数对工件进行喷丸，每喷表面一遍将工件取出，在显微镜（放大镜）下观察所残留的涂层在表面所占的比例，如还有20％残留，则覆盖率为80％。当残留只有2％，即覆盖率为98％时，可视为全部清除，即覆盖率为100％，此时就有一个时间。若达到400％的覆盖率，就是4倍的该时间。
5.覆盖率的影响因素
    影响覆盖率的因素有零件材料硬度、弹丸直径、喷射角度和距离、喷丸时间等。在规定的喷丸强度条件下，零件的硬度低于或等于标准试片硬度时，覆盖率能达到100％；反之，覆盖率会下降。在相同的弹丸流量下，喷嘴与工件的距离越长、喷射的角度越小、弹丸直径越小，达到覆盖率要求的时间就越短。喷丸强化时，应选择大小合适的弹丸、喷射角度及距离，使喷丸强度和覆盖率同时达到要求值。
6.表面粗糙度
由于钢丸的喷射，对工件表面的粗糙度产生一定的变化。影响表面粗糙度的因素有零件材料的强度和硬度、弹丸直径、喷射的角度和速度、零件的原始表面粗糙度。在其他条件相同的情况下，零件材料的强度和表面硬度值越高，塑性变形越困难，弹坑越浅，表面粗糙度值越小；弹丸的直径越小，速度越慢，弹坑就越浅，表面粗糙度值就变小；喷射的角度大，弹丸速度的法向分量越小，冲击力越小，弹坑越浅，弹丸的切向速度越大，弹丸对表面的研磨作用就越大，表面粗糙度值就越小；零件的原始表面粗糙度也是影响因素之一，原始表面越粗糙，喷丸后表面粗糙度值降低越小；相反，表面越光滑，喷丸后表面变得粗糙。当对零件进行高强度的喷丸后，深的弹坑不但加大表面粗糙度值，还会形成较大的应力集中，严重削弱喷丸强化的效果。

zhengcj

还真没有见到过这样的图谱，我们一般使用放大镜观察一下就可以了。对于喷丸强化工艺，喷丸流量对于覆盖率的影响较大，喷丸压力对于喷丸强度的影响较大，另外还有工件旋转速度、喷枪移动速度等因素。

察哈尔汗

我在维尔贝莱特人员的电脑上见过，当时人家介绍了一下。

zhengcj

察哈尔汗 发表于 2012-1-18 09:04
我在维尔贝莱特人员的电脑上见过，当时人家介绍了一下。

那可能是他们的公司标准。

察哈尔汗

zhengcj 发表于 2012-1-18 09:11
那可能是他们的公司标准。

可能吧，他说是国外标准。
外国很多标准我们是看不到的。

zhengcj

察哈尔汗 发表于 2012-1-18 09:17
可能吧，他说是国外标准。
外国很多标准我们是看不到的。

这种可能存在，毕竟我们接触的国外标准太少太少了。

wanggong

察哈尔汗 发表于 2012-1-18 09:04
我在维尔贝莱特人员的电脑上见过，当时人家介绍了一下。

维尔贝莱特?我们买过他们四五台强抛机,也没有听说过呀!

zhouxb

我公司现在正在做强喷试验，就是不知道去哪弄覆盖率图谱。

fdjzzu

我也需要图谱，谁手头要分享一份呀！

Christopher

关注下，一般就是拿十倍的放大镜观察，，如果要检查100%的覆盖率就看凹痕与凹痕之间有没有间隙，如果检查200%的覆盖率就去中间次数的时候停下来检查达到100%的覆盖率没有，达到的话在进行相同次数的喷丸。

Christopher

Christopher 发表于 2012-6-10 07:58
关注下，一般就是拿十倍的放大镜观察，，如果要检查100%的覆盖率就看凹痕与凹痕之间有没有间隙，如果检查20 ...

我说的是我们公司是这么检查覆盖率的

fdjzzu

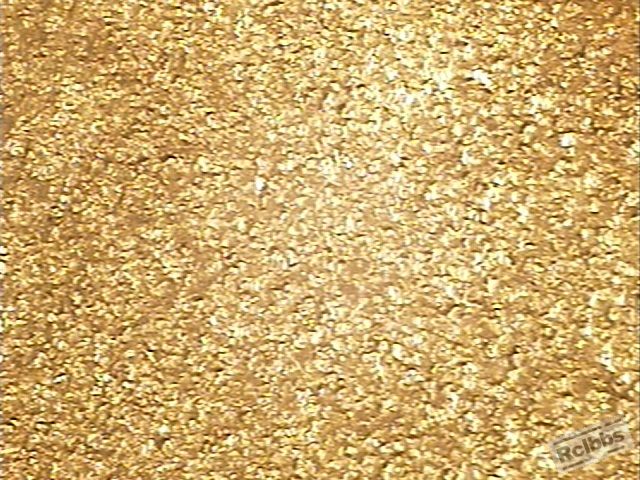

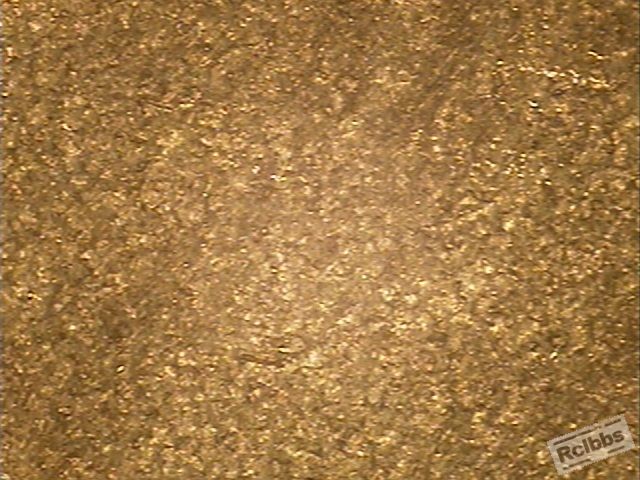

我这边有两张图片，覆盖率应该分别为多少？
