求助一个焊缝金相

OMGod123 · 发表于 2013-6-24 13:30:54

新手求助一个焊缝金相，拍摄的照片是焊缝下部的打底焊。求各位专家指点

OMGod123 · 发表于 2013-6-25 15:16:34

怎么就没人呢。

求专家指导

LSL555 · 发表于 2013-6-25 15:22:14

OMGod123 发表于 2013-6-25 15:16
怎么就没人呢。求专家指导

是激光焊还是电子束焊？

LSL555 · 发表于 2013-6-25 15:32:09

多拍几张全貌照片，好像看不到焊缝，好像焊偏了。没有看到堆高。此外还要检测就是焊偏移量，再个就是焊接宽度和深度。

OMGod123 · 发表于 2013-6-25 16:30:37

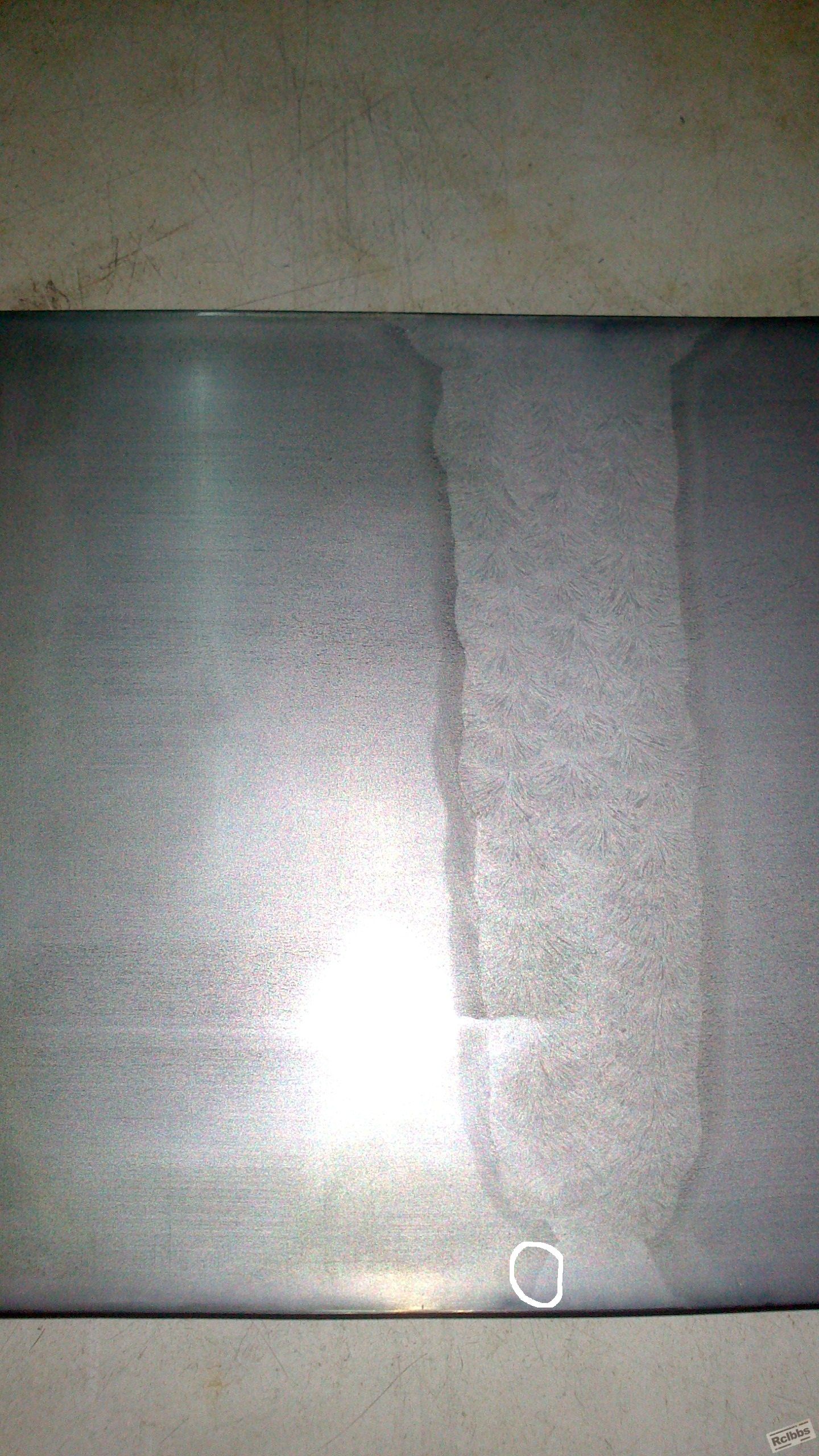

整个焊缝是采用埋弧焊焊接，但是这打底焊的详细焊接方式不详。左边是热影响区，右边是焊缝，中间明显的是熔合线。图片拍的不好，白色圈起来的部位即拍的部位。

ljlccy · 发表于 2013-6-25 16:40:06

本帖最后由 ljlccy 于 2013-6-25 16:45 编辑

建议做个清晰的黑白色金相图片出来，这种个人不是很习惯；再就是说明下材料更好。
每个区域的局部放大图也应该上传。
仅上图看来应该是中碳钢的焊接，热影响区有粗大马氏体组织出现，也有贝氏体出现；具体分析请多传图片上来。

OMGod123 · 发表于 2013-6-25 16:58:29

ljlccy 发表于 2013-6-25 16:40
建议做个清晰的黑白色金相图片出来，这种个人不是很习惯；再就是说明下材料更好。
每个区域的局部放大 ...

拍的主要是500倍及以下倍数的照片，照片暂时只有类似差不多的，无黑白照。母材的成分和A508-3相似，碳含量在0.2wt.％以下，属于低合金钢，总的合金含量在3％以下。已经过焊后热处理。

OMGod123 · 发表于 2013-6-25 17:08:05

顺带把焊缝区的图也发上来大家交流下吧。左边是焊缝，右边是HAZ.

OMGod123 · 发表于 2013-6-25 17:09:03

这是母材的金相图

OMGod123 · 发表于 2013-6-25 17:10:55

这是焊缝区的金相图

ljlccy · 发表于 2013-6-25 17:11:05

就给个100倍的图还真不好办；这可不像是经过焊后热处理的材料，要不就是焊后热处理的温度较低，热影响区还是较明显的板条形态，焊缝也枝晶形态也很明显，这张图就看到焊缝的边缘，这不是焊接金相的要图。

OMGod123 · 发表于 2013-6-25 17:14:11

ljlccy 发表于 2013-6-25 17:11
就给个100倍的图还真不好办；这可不像是经过焊后热处理的材料，要不就是焊后热处理的温度较低，热影响区还是 ...

焊缝的图上面已发，但是我现在主要关注的就是这块相交的区域。

ljlccy · 发表于 2013-6-25 17:44:11

焊缝组织应该是以贝氏体为主，熔合线组织通常就是焊缝组织与热影响组织的交汇组织，这个区域其实很小；
熔池边缘的热影响区组织只是有点脱碳，应该是铁素体基体+少量贝氏体；可以打显微硬度进行验证。
先下班走了。
