渗碳的原理是什么？

silverius · 发表于 2013-8-1 13:24:57

各位老师，渗碳的原理是什么呢？
渗碳时的温度是根据什么来判断的?例如淬火是等其他热处理时是依据相图、相线来设计的。但是渗碳。难道是经验？

silverius · 发表于 2013-8-1 13:33:15

为什么有些钢的渗碳是930℃而有些则是860℃？
是以为钢中碳含量的不同吗？

T透的水滴 · 发表于 2013-8-2 13:05:16

好好学习一下铁碳平衡图

dikewhm123 · 发表于 2013-8-2 13:26:06

活性碳原子的扩散和置换

dhzhou888 · 发表于 2013-8-5 06:21:57

原理是：气氛的形成、吸附、分解、吸收、扩散。要详细就不是一句话了。

小蚂蚁2155 · 发表于 2013-8-8 21:17:22

温度高渗的快，节约，但可能变形大点

温小豹 · 发表于 2013-8-10 20:19:02

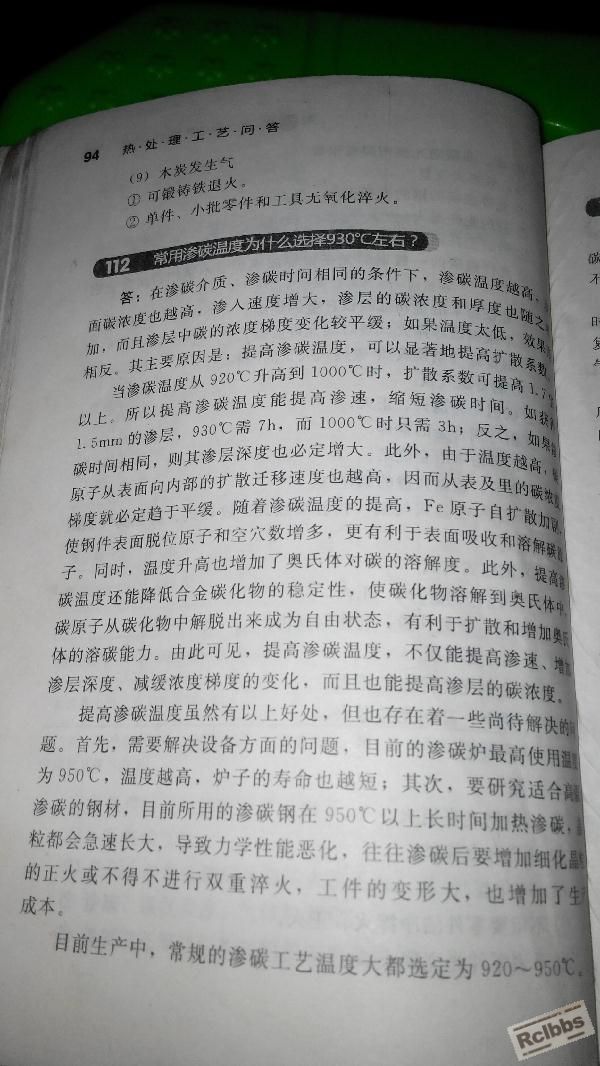

将就看吧，手机拍的，打字太累了，，，

dhzhou888 · 发表于 2013-8-11 04:33:30

楼上介绍的是wangqinghua196写的书《热处理工艺问答》，还可以参考《钢铁化学热处理原理》和《热处理工艺学》。

孤独剑客 · 发表于 2013-11-7 21:16:29

渗碳包括三个过程：分解、吸收、扩散

		自动登录	找回密码
密码			免费注册

[求助] 渗碳的原理是什么？
