低合金钢正火后疑似贝氏体，求教！

dongmo · 发表于 2013-9-29 08:21:06

本帖最后由 dongmo 于 2013-9-29 08:22 编辑

材料：C 0.25 Si 0.35 Mn 0.90 P，S≤0.030 Ni 0.30 Cr 0.40 还有一定量的Mo
900℃正火，吹风冷却到常温。完了出现这种组织，强度很高，塑性差！

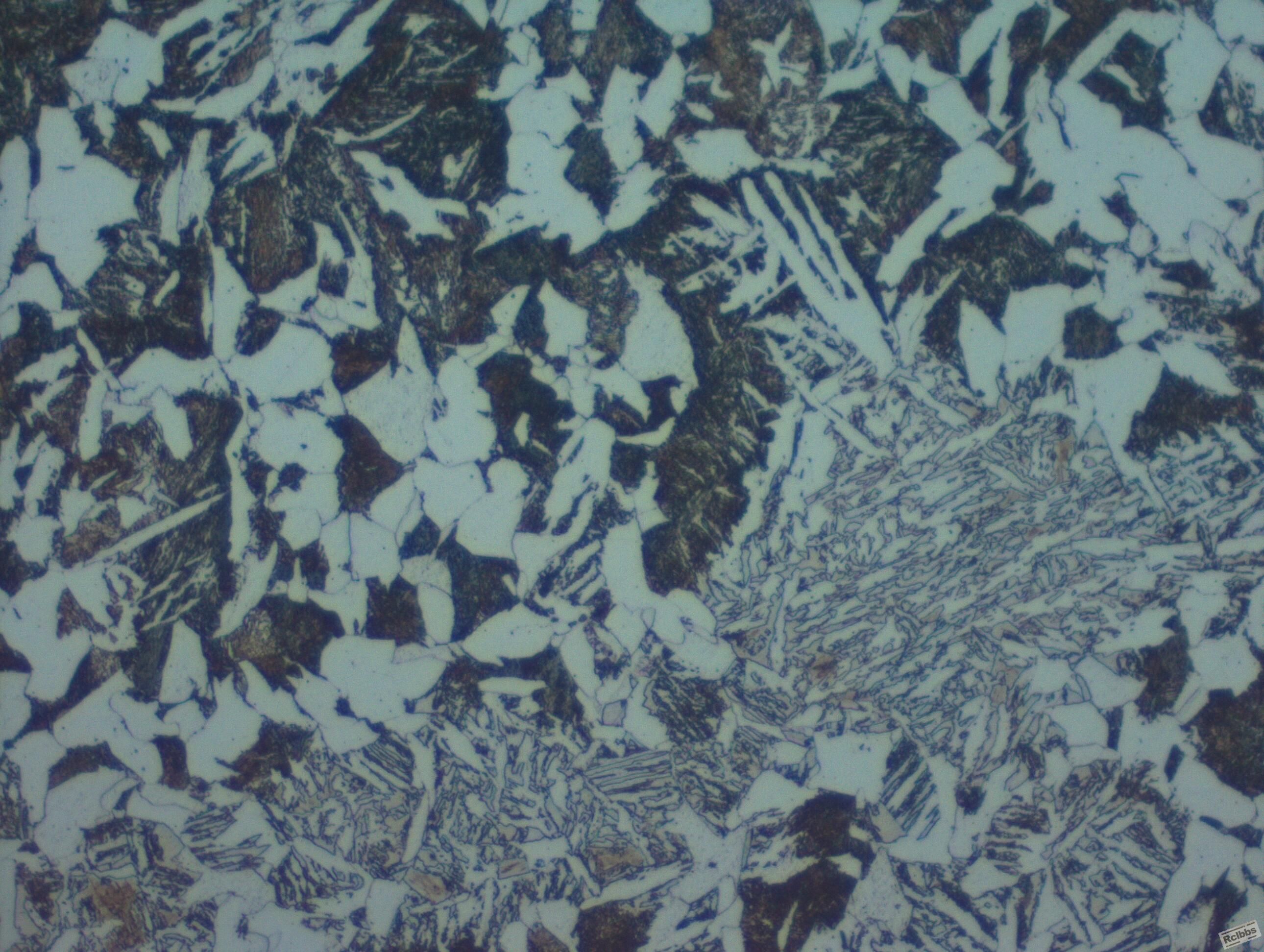

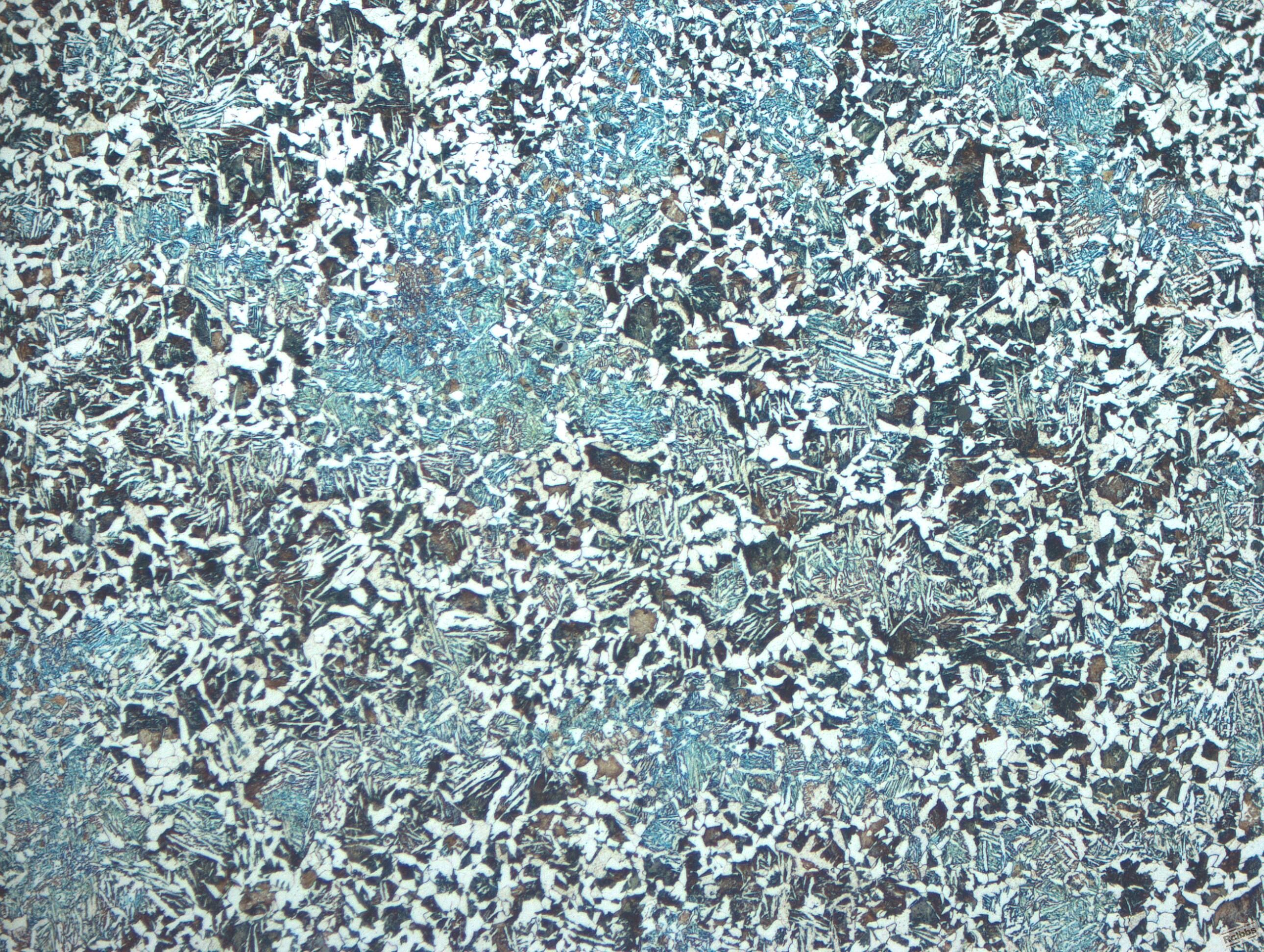

求教：1.照片中除正常的珠光体+铁素体，局部的细化组织是否为贝氏体？
2.局部合金成分偏高是否能造成这种异常组织（贝氏体）的产生？

求分析，不甚感激！

dongmo · 发表于 2013-9-29 11:33:28

怎么每人来指导一下啊?

zh563852565 · 发表于 2013-9-30 20:05:57

是象贝氏体啊！原材未作热处理的组织正常吗？

yongfugao · 发表于 2013-10-6 12:56:09

贝氏体+铁素体+珠光体

lin1012866221 · 发表于 2013-10-6 13:42:54

你采用冷风处理时，部分组织冷却速度过快，生成贝氏体。你要控制冷却速度，风冷要均匀。

k185673524 · 发表于 2013-10-7 10:39:10

这图片照的是真不错！
合金元素的不均匀，局部相变点的差异加上强制冷风吹，可能是造成组织差别的原因！

fengzhonghenji · 发表于 2013-10-7 13:32:50

dongmo 发表于 2013-9-29 11:33
怎么每人来指导一下啊?

你的正火温度是不是高了，我怎么感觉100倍下，铁素体出现了魏氏体倾向呢？

我爱大自然 · 发表于 2013-10-8 11:25:34

我觉得是魏氏组织，不是上贝氏体

microsoft · 发表于 2013-10-15 13:56:33

dongmo 发表于 2013-9-29 08:21:06
本帖最后由 dongmo 于 2013-9-29 08:22 编辑

材料：C 0.25 Si 0.35 Mn 0.90 P，S≤0.030 Ni 0.30 Cr 0.40 还有一定量的Mo
9

找个化学成分相近的钢号的TTT图看看，这种材料可能贝氏体转变靠左，而珠光体转变靠右，冷速太快而更容易得到贝氏体

热处理建行 · 发表于 2013-10-23 23:06:25

我以前有一张图片和这一样，从500x照片来看，组织为粒状贝氏体+铁素体+珠光体。粒状贝氏体为浅灰色的。

zsrh369 · 发表于 2016-1-5 16:50:19

楼主你自己分析的很对呀

haojiangwu · 发表于 2016-2-18 10:01:55

fengzhonghenji 发表于 2013-10-7 13:32
你的正火温度是不是高了，我怎么感觉100倍下，铁素体出现了魏氏体倾向呢？

有魏氏体这种说法吗？？？？？？？？？？？？？？？？？？？？？？？？？？？

贾兵新 · 发表于 2016-3-3 11:54:09

个人觉得应该重新做热处理，组织不均匀，而且像魏氏组织，针状的铁素体分布在珠光体基体上。上贝的话应该针状排列的比较均匀点。

czxrl1 · 发表于 2016-3-11 22:23:27

先共析F+P+上B+魏氏组织。冷速比较快。要想获得F+P，可以等温正火处理。

183222009 · 发表于 2016-3-12 08:23:11

正火保温时间不够，冷速太快。

lxh510125 · 发表于 2016-11-8 16:53:03

冷却过快，贝氏体和魏氏组织都有。

金丝猫咪咪 · 发表于 2023-9-2 10:10:04

贝氏体+珠光体+铁素体，局部有魏氏组织。建议风冷到600℃左右转炉650-50℃等温冷却5～7h后

金丝猫咪咪 · 发表于 2023-9-6 11:05:30

正常，根据合金成分，空冷下来就是铁素体+珠光体+贝氏体，还有一定的魏氏组织

tckm0707 · 发表于 2023-9-6 11:45:06

k185673524 发表于 2013-10-7 10:39
这图片照的是真不错！
合金元素的不均匀，局部相变点的差异加上强制冷风吹，可能是造成组织差别的原因！

照片真的可以，我存了做壁纸

NbTiV · 发表于 2023-9-8 21:53:32

看着是粒状贝氏体和一些小块状的铁素体

		自动登录	找回密码
密码			免费注册

[求助] 低合金钢正火后疑似贝氏体，求教！

本帖子中包含更多资源
