20CrMnTi齿轮渗碳后花键变形严重，为什么

liurechuli2013 · 发表于 2013-10-4 14:04:53

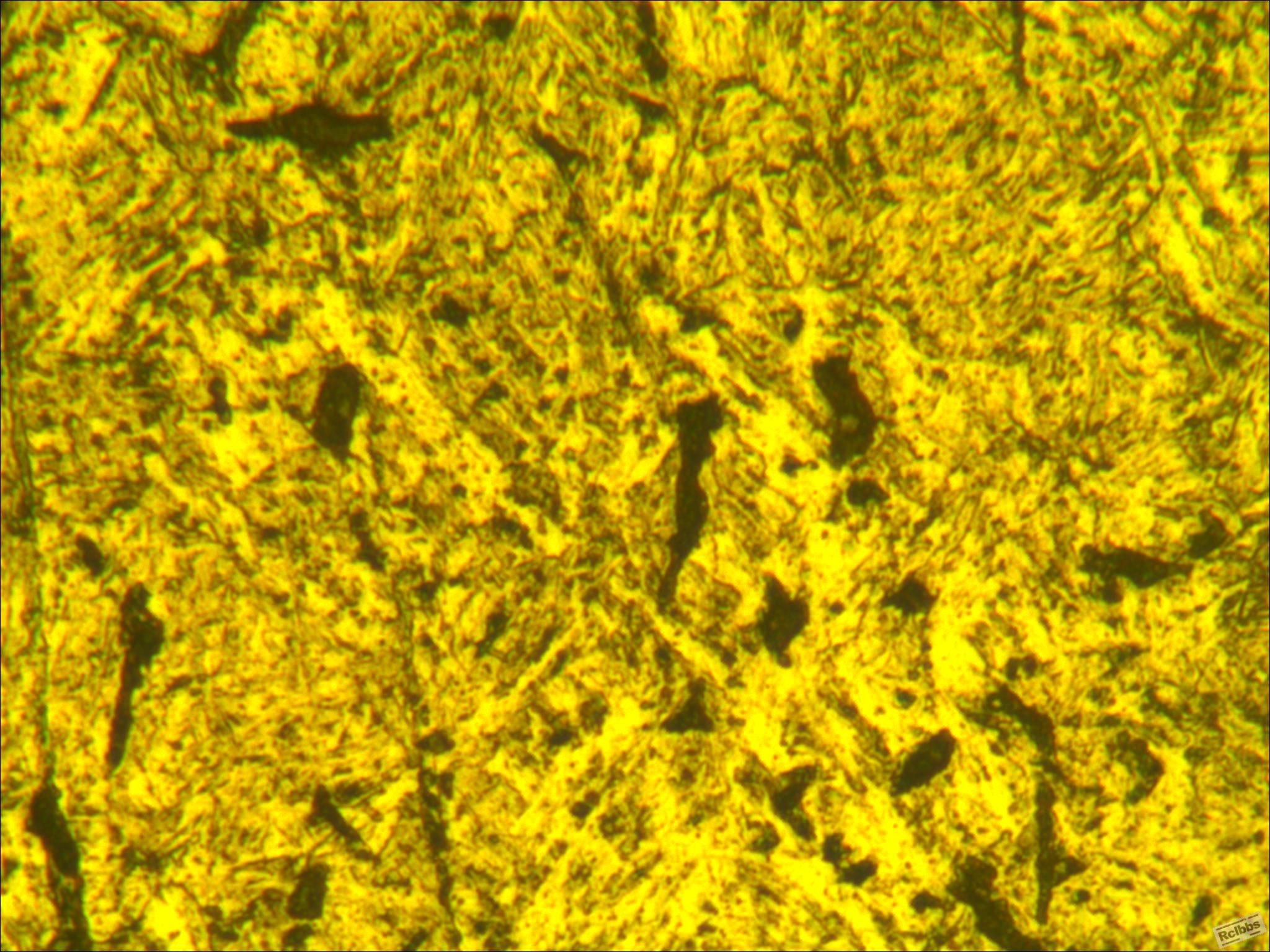

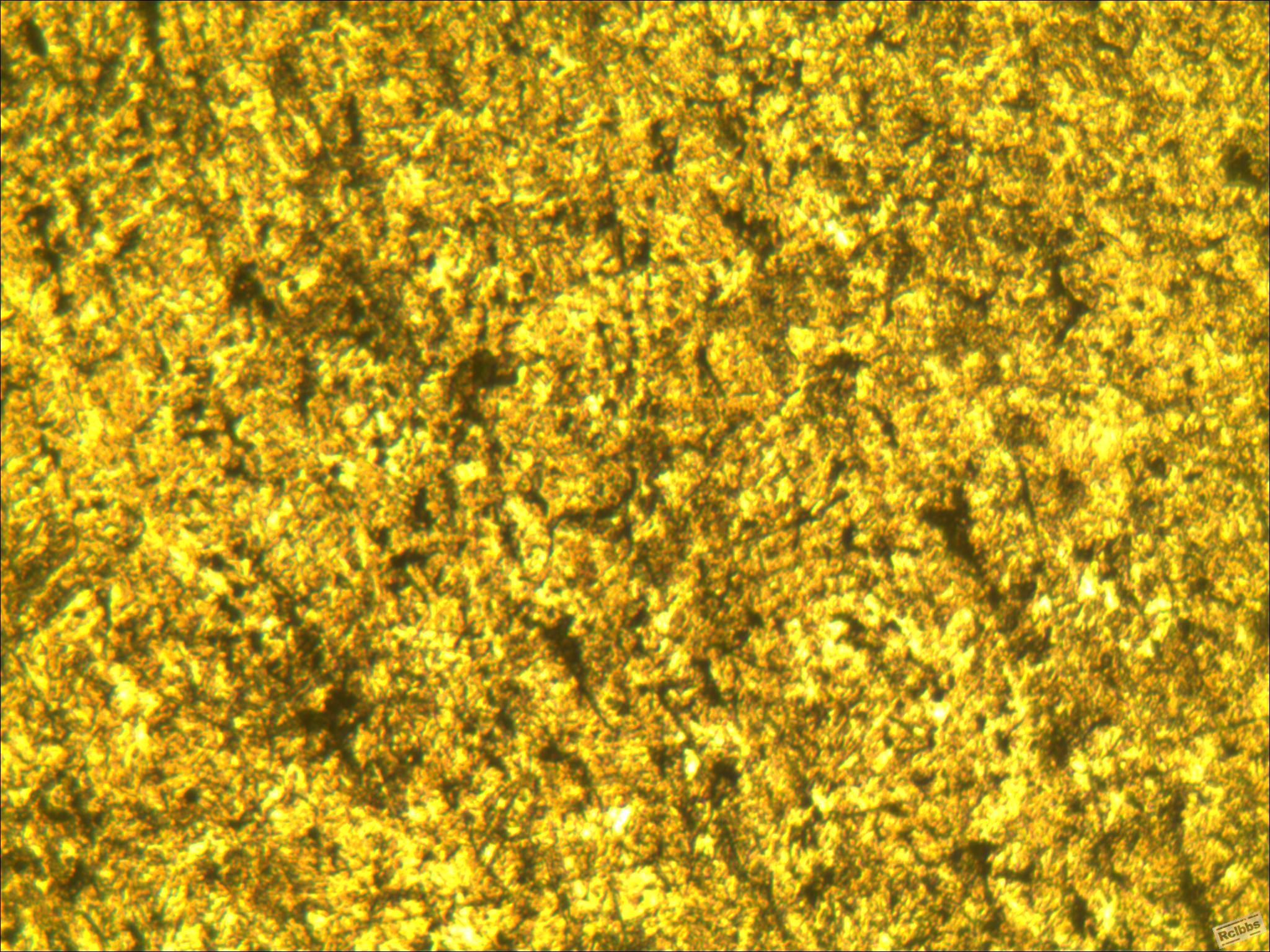

各位高手好，这是我公司锻造的齿轮材料是20CrMnTi，预先热处理做的是普通正火，金相合格，但是到客户那里,进行渗碳后发现花键变形严重，拉花键前无变形。现在客户认定是我们材料问题，想问问各位，能不能从以上的图片中找到什么原因英气的变形》？

microsoft · 发表于 2013-10-4 14:32:13

内花键变形是最头疼了，楼主看看有没有规律，适懂

liurechuli2013 · 发表于 2013-10-6 11:36:20

microsoft 发表于 2013-10-4 14:32
内花键变形是最头疼了，楼主看看有没有规律，适懂

现在客户说是我们材料问题，拉花键和渗碳都是客户自己做的，我们只做到滚齿，现在也说不清楚到底是哪个环节出了问题

铁道游击队 · 发表于 2013-10-6 22:36:27

liurechuli2013 发表于 2013-10-6 11:36
现在客户说是我们材料问题，拉花键和渗碳都是客户自己做的，我们只做到滚齿，现在也说不清楚到底是哪个环 ...

如果材料的预处理组织合格，然后热前加工（热前花键也在受控范围内），能不能从热处理的工艺方面（如装料式，淬火温度，淬火油温，强渗的碳势等方面进行调整控制）。

江湖一狼 · 发表于 2013-10-8 19:41:33

liurechuli2013 发表于 2013-10-6 11:36
现在客户说是我们材料问题，拉花键和渗碳都是客户自己做的，我们只做到滚齿，现在也说不清楚到底是哪个环 ...

不知道齿轮是什么形状的，形状不规则的带内花键齿轮渗碳淬火就是容易变形，变形往往是成锥形的一头大一头小，用标准芯棒测量只能插进去三分之一或内花键的一半，解决的办法就是做工装插进内花键里面，那样装炉量会下降

徐世杰 · 发表于 2013-10-9 12:41:03

怎么解决内花键的变形问题呢？

liurechuli2013 · 发表于 2013-10-9 16:15:42

江湖一狼发表于 2013-10-8 19:41
不知道齿轮是什么形状的，形状不规则的带内花键齿轮渗碳淬火就是容易变形，变形往往是成锥形的一头大一头 ...

齿轮就是简单的那种，内花键也是规则的，现在检查出来预先热处理有贝氏体，存在，咨询下，贝氏体会引起变形么

liurechuli2013 · 发表于 2013-10-9 16:16:27

铁道游击队发表于 2013-10-6 22:36
如果材料的预处理组织合格，然后热前加工（热前花键也在受控范围内），能不能从热处理的工艺方面（如装料 ...

现在检查预先热处理有贝氏体，这个会引起变形吗

microsoft · 发表于 2013-10-9 16:40:48

liurechuli2013 发表于 2013-10-9 16:16:27

现在检查预先热处理有贝氏体，这个会引起变形吗

会影响变形。。。。。。。。。。

午夜牛狼 · 发表于 2013-10-9 16:59:23

热处理后还要精磨吗，如果没有下批起可考虑，另外让你的热处理供应商先从提高油温开始改，用到85-90度的油温试试

朱建波 · 发表于 2013-10-9 17:53:30

先化验原材料是否合格，

jdj19 · 发表于 2013-10-9 18:43:45

变形是绝对的不变是相对的，无此问题热处理工序就真的成了熟练工工序了，所以水平高就变得小点。解决问题应该还要靠热处理高手出思路解决

跑步者 · 发表于 2013-10-9 19:22:25

我们也遇到过类似问题，以前好好的忽然客户就说花键变形量规就不去或者只能进去一头，后来发现是他们的材料前后不是一个厂家的，解决办法渗碳前正火不可缺少，淬火温度适当降低，用等温油100℃淬火还有就是预留间隙适当的调大一点。问题解决

江湖一狼 · 发表于 2013-10-9 19:45:15

liurechuli2013 发表于 2013-10-9 16:15
齿轮就是简单的那种，内花键也是规则的，现在检查出来预先热处理有贝氏体，存在，咨询下，贝氏体会引起变 ...

不知道您说的是那种贝氏体，上贝、下贝。还是粒贝等

雪域 · 发表于 2013-10-9 22:08:14

不知道渗碳处理是怎么做的。如果是渗碳直接油淬，可以适当降低淬火前保温温度；选用等温分级淬火油；提高淬火油温度；降低油槽搅拌速度。或者实验确定变形规律，工件机加预留余量。

花前月下暖love · 发表于 2013-10-9 22:33:11

内花键齿轮其实要控制其变形也是蛮简单的！关键是注意方式方法！比如装料方式、入油、等… 装料时可以用塞规进行实验验证！然后尽量避免淬火时最先入油受到油的冲击！比如边上装无花键阻挡、淬火时工件入油静油… 、合理的淬火温度！这些都是关键！等回火后再用塞规检测

zengdehui · 发表于 2013-10-10 08:17:41

热处理变形是由多个因素造成的复杂过程，结构、材料、加工的均匀性都有影响，没有经过充分排查验证就下结论是武断的。

wty728 · 发表于 2013-10-10 09:27:44

花键变形是经常发生的，如果变形不是太大，可以采用后续的内花键研磨的方法稍微修正一下，做和仿形的外花键和内花键能稍微啮合起来，有少量间隙，然后涂些研磨膏，手工研磨一下吧，如果大批量的话，可能会比较费人工。最好是做好预备热处理来稳定组织防止变形。

君王三百州 · 发表于 2013-10-10 10:42:54

对于形状复杂的零件或尺寸较大的大型钢件，若采用正火，冷却速度太快，可能产生较大的内应力，导致变形和裂纹，因此宜采用退火。

liurechuli2013 · 发表于 2013-10-10 10:57:20

江湖一狼发表于 2013-10-9 19:45
不知道您说的是那种贝氏体，上贝、下贝。还是粒贝等

查出来是粒状贝氏体+铁素体+珠光体

		自动登录	找回密码
密码			免费注册

[求助] 20CrMnTi齿轮渗碳后花键变形严重，为什么
