异常组织分析求解

303070256

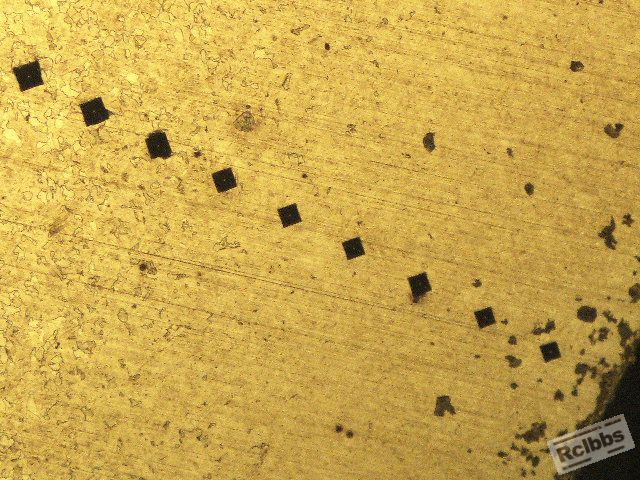

   HV0.3   1.760 2.719 3.586 4.667 5.612 6.612 7.492 8.427 9.367 10.348（键槽）产品直径为12mm的花键

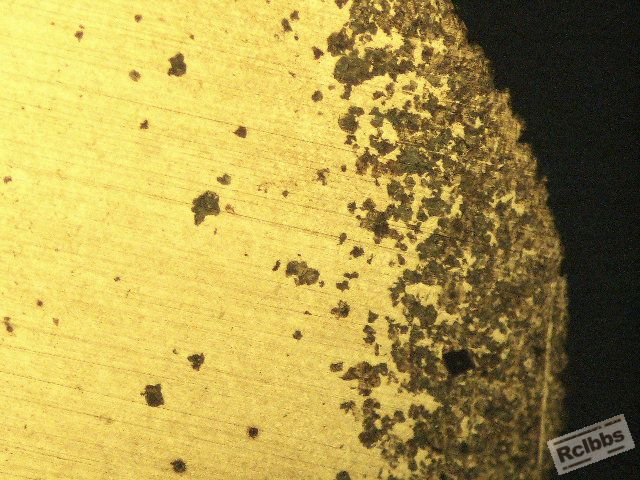

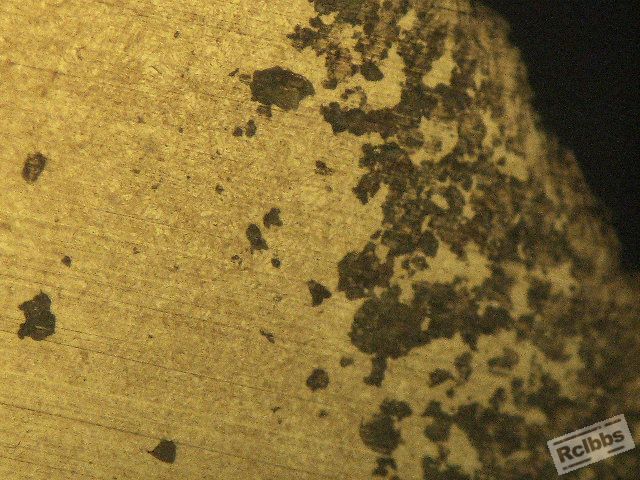

   表面组织那黑色的是什么？硬度335hv   我们公司用的是中外炉的多用炉，有气氛保护的，正常情况不可能脱碳的~~~

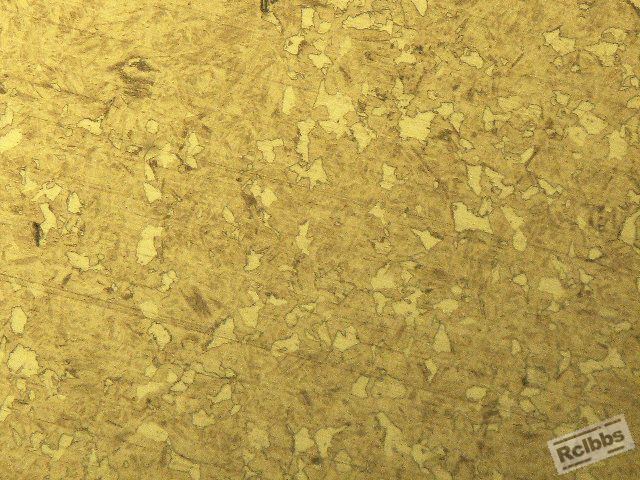

   0.6毫米处至心部有铁素体，貌似淬火温度不足，但是表面为什么又没有铁素体？（930强渗120m，扩散30m，850保持30m淬火）
   是不是在生产过程中炉子故障？

qingchuan65

黑色组织-----------------------------

junjingli123

这是什么材质呀？好像没有淬上火

bjhq

这是切样磨抛之后的平面吗？

303070256

junjingli123 发表于 2013-10-22 10:17
这是什么材质呀？好像没有淬上火

20crmo不像，没淬上火不也不像啊，它芯部还有那么多马氏体，这基本就是马氏体与铁素体，两极分化太大了，淬火温度不足会出现贝氏体或者珠光体啊！这里更是没有看见

303070256

bjhq 发表于 2013-10-22 11:13
这是切样磨抛之后的平面吗？

是的!是的！有点搞不懂啊，这能说明什么问题吗？

303070256

qingchuan65 发表于 2013-10-22 10:17
黑色组织-----------------------------

第一次出现这样的状况，以前从来没有出现过，能谈谈这组织的形成与控制吗？

microsoft

303070256 发表于 2013-10-22 09:46:53









   HV0.3   1.760 2.719 3.586 4.667 5.612 6.612 7.492 8.427 9.367 10.348（键槽）产品直径为12

黑色组织应该是未淬上火的类珠光体组织，心部也有未溶铁素体来自: Android客户端

303070256

microsoft 发表于 2013-10-22 13:20
黑色组织应该是未淬上火的类珠光体组织，心部也有未溶铁素体

看起来是很像珠光体，那为什么表面与芯部都不好，而两者之间却是好的？

jealin000

不太清楚，没有见过:o:o:o:o

bjhq

303070256 发表于 2013-10-22 11:57
是的!是的！有点搞不懂啊，这能说明什么问题吗？

我还只见过边缘很薄的黑色组织！
黑色组织由托氏体，贝氏体等非马氏体构成，它使表面硬度降低，耐磨性下降，降低疲劳强度。其形成原因是钢中的合金元素Cr,Mn等发生内氧化而导致贫化。-来自热处理手册
因此你这里应该有两种可能，炉子中存在氧化性气氛，并且淬火冷却速度慢。
心部有铁素体是因为淬火温度低。

303070256

bjhq 发表于 2013-10-22 15:08
我还只见过边缘很薄的黑色组织！
黑色组织由托氏体，贝氏体等非马氏体构成，它使表面硬度降低，耐磨性下 ...

非马内氧化不可能这么厚，要么就气氛出问题了，有可能炉子从内室出来淬火时有机械故障，导致无法正常淬火，我看了炉子的记录仪，有一个小小的温度波动，但是温度只是从850降到了840，不可能有这么大的差距。

303070256

bjhq 发表于 2013-10-22 15:08
我还只见过边缘很薄的黑色组织！
黑色组织由托氏体，贝氏体等非马氏体构成，它使表面硬度降低，耐磨性下 ...

一般芯部有铁素体都会认为是淬火温度低，而且淬火温度低的情况下会产生各种组织，但是这里的组织很单一，大部分是马氏体与铁素体共存，我只在高频看到过这样的现象，高频加热时间短出现这种组织很常见，但是渗碳很少见。为什么淬火温度过低只产生这两种组织呢？有马氏体说明有一点的冷却速度，如果速度过慢，肯定有大量贝氏体，大件甚至会产生珠光体。我猜想应该是奥氏体中的铁没有充分溶解。

303070256

jealin000 发表于 2013-10-22 14:24
不太清楚，没有见过

初步猜想是淬火温度与气氛有关

fengyonghe

淬火温度偏低，心部含炭量低处于两相组织区，淬火后保留了铁素体。渗碳区含碳量高处于奥氏体区，淬火后本应得到马氏体，但最表面由于操作速度慢了降温出现了屈氏体转变。

bjhq

303070256 发表于 2013-10-22 18:19
一般芯部有铁素体都会认为是淬火温度低，而且淬火温度低的情况下会产生各种组织，但是这里的组织很单一， ...

不好意思，笔误，“并且淬火冷却速度慢”去掉。只有马氏体和铁素体这样的组织是存在的，你的零件薄，并且淬火温度低，在这个淬火温度时候已经可以形成铁素体了，然后用快速冷却，心部其它部分转变为马氏体，即得到这样的组织

ZX771

bjhq 发表于 2013-10-23 18:51
不好意思，笔误，“并且淬火冷却速度慢”去掉。只有马氏体和铁素体这样的组织是存在的，你的零件薄，并且 ...

    从几张照片综合判断：1.首先肯定淬火加热温度低于材料所需温度，由于欠热存在未溶铁素体；2.炉内气氛有表面增碳作用，一定是炉子此前做过渗碳件了，由于增碳后表面材料成分改变实际的奥氏体转变温度较心部材料降低，因而实现了完全奥氏体化的表面不出现未溶铁素体；3.最表层黑色组织就是“非马氏体”了，由于气氛中存在水汽或其它氧化性有害杂质，造成材料表面氧化或合金元素贫化，淬火时贫化层发生如碳素钢在油冷却的效果形成这种非马氏体组织。

303070256

fengyonghe 发表于 2013-10-23 03:37
淬火温度偏低，心部含炭量低处于两相组织区，淬火后保留了铁素体。渗碳区含碳量高处于奥氏体区，淬火后本应 ...

我的想法与你差不多，就是那个表面搞不清楚，不知道是温度问题还是气氛问题，或许两者都存在

303070256

bjhq 发表于 2013-10-23 18:51
不好意思，笔误，“并且淬火冷却速度慢”去掉。只有马氏体和铁素体这样的组织是存在的，你的零件薄，并且 ...

应该就是这样的，嘻嘻！与淬火温度有些莫大的关联。

303070256

ZX771 发表于 2013-10-23 20:23
从几张照片综合判断：1.首先肯定淬火加热温度低于材料所需温度，由于欠热存在未溶铁素体；2.炉内气氛 ...

其实就是第三条比较纠结，众说纷纭。从始至终，就是这炉东西有问题，保护气氛本身绝对没有问题，除非操作失误所导致，一般非马我们都控制在12微米内。
