SEM图片，是疲劳条纹吗

jokyplpl

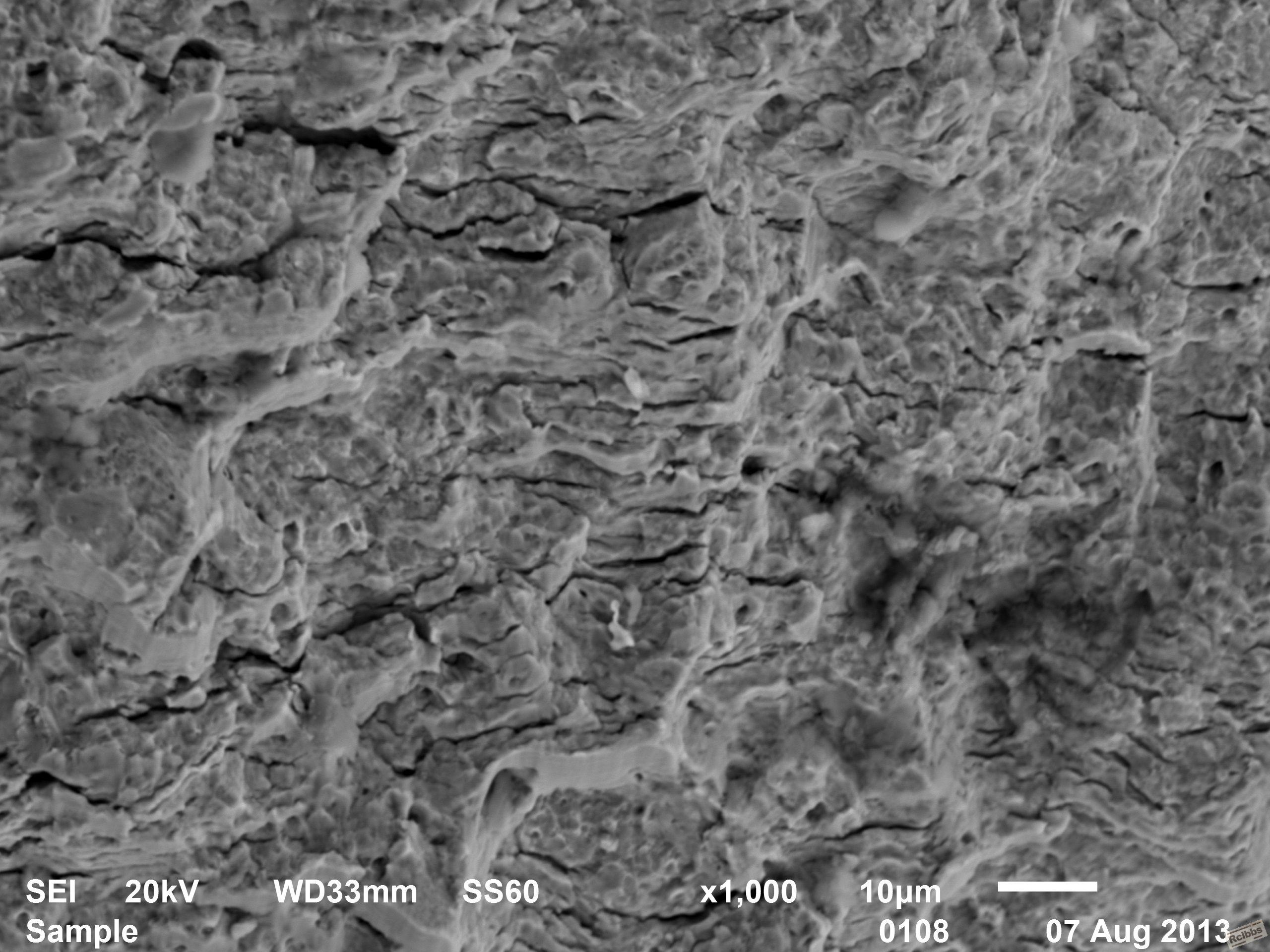

材质55CrSi弹簧，耐久试验断裂SEM扫描。请问这个是疲劳条纹吗

NUS24204

如果是断裂分析照片就不对，首先需要宏观照片以及断面资料。直接用SEM不是好方法！
二次裂纹是属于疲劳扩展区（疲劳条带；韧窝；台阶；二次裂纹）的分析内容，对于分析断裂机制，扩展速度的作用非常明显。
通过二次裂纹可以知道属于沿晶；还是穿晶裂纹。接着就分析脆性破坏还是延展性破坏！！
只有这张照片没有什么意义！！

chg1555

有疲劳条带特征

gtn1314

可以见到疲劳条带，但似乎不是疲劳起源处。

ijustknow

我觉得这些是二次裂纹吧。。。。辉纹也看的到一些

xian_si_yu

疲劳特征？没有看出来呢！不知楼上的朋友是怎么判别疲劳裂纹的
照个低倍的照片发上来看看吧
光从这张图片上恐怕是没法判别疲劳的，没有看到典型的疲劳带，建议上传低倍照片
估计200倍就足够了    1000倍看到的仅仅是微观的形貌   这个常见的二次裂纹差不多
如果方便   上传多个不同倍数下的照片

leekeychen

真心没看出来，裂纹源在哪里？

zhaobofairy

感觉是裂纹，倍数再低些看看

oliver

不知耐久试验多少次后断裂？疲劳辉纹不明显，不太像疲劳断裂。
好像在腐蚀性环境使用的弹性零件发生的断裂。
也有点像热循环应力导致的断裂。

jokyplpl

十分抱歉，最近网络故障。在低倍下看不到典型的疲劳带，如果是二次裂纹的话，是怎么产生的呢，工作环境就是常温，没有腐蚀或者高温

jokyplpl

ijustknow 发表于 2014-2-8 11:17
我觉得这些是二次裂纹吧。。。。辉纹也看的到一些

二次裂纹是哪些，辉纹是哪里呢？

jokyplpl

oliver 发表于 2014-2-8 14:09
不知耐久试验多少次后断裂？疲劳辉纹不明显，不太像疲劳断裂。
好像在腐蚀性环境使用的弹性零件发生的断裂 ...

大致耐久试验10万次断裂的

NUS24204

如果是大气环境耐久实验，目前照片看到是裂纹的扩展区域，应该不是断裂源区域。
10万回就断裂最大可能有几种：
1.材料外表面有伤，造成应力集中的断裂！！
2.热处理不良表面脱碳造成应力集中的断裂！！
3.弹簧设计不良造成的应力集中不良(集中断裂部位在爬升的部位)0.75圈左右
4.实验装配不良,例如轴盖不会滑动等

jokyplpl

NUS24204 发表于 2014-2-11 15:32
如果是大气环境耐久实验，目前照片看到是裂纹的扩展区域，应该不是断裂源区域。
10万回就断裂最大可能有几 ...

该处却是不是裂纹源区域的。我认为是疲劳扩展区域，但是这种形貌属于疲劳辉纹吗

oliver

满眼是裂纹，没有明显辉纹特征。

jokyplpl

oliver 发表于 2014-2-11 17:09
满眼是裂纹，没有明显辉纹特征。

请问裂纹是如何产生的呢，二次裂纹？

NUS24204

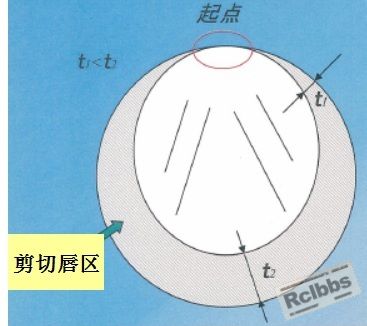

通常很多情况都是龟裂从局部开始发生呈放射状扩大,在此过程中推进方向上出现纹理.这些纹理的收束方向就是起点.然而,如果纹理是平行的,那是由于高应力集中,造成多个起点的现象.

oliver

jokyplpl 发表于 2014-2-11 17:14
请问裂纹是如何产生的呢，二次裂纹？

从您的照片真的看不出是否二次裂纹，也想不出这种裂纹是如何产生的。
照片上看，穿晶和沿晶裂纹好像都有。

oliver

有人怀疑材料夹杂的吗？

jianxinw

不明显，无法断定。
