燉粗后组织（锻造），怀疑是过烧了，在线等结果，急

zhengbaohua · 发表于 2014-4-3 14:15:07

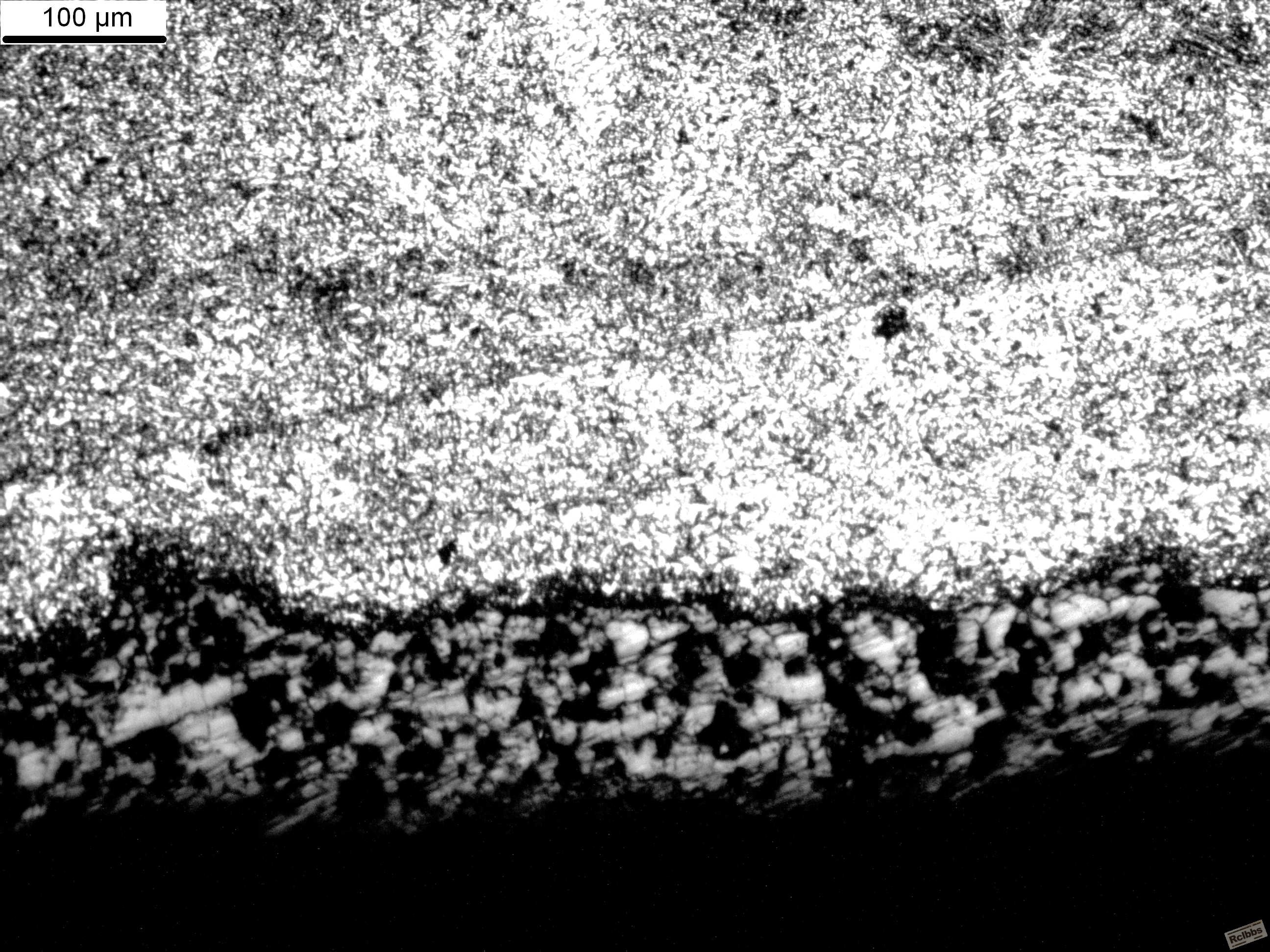

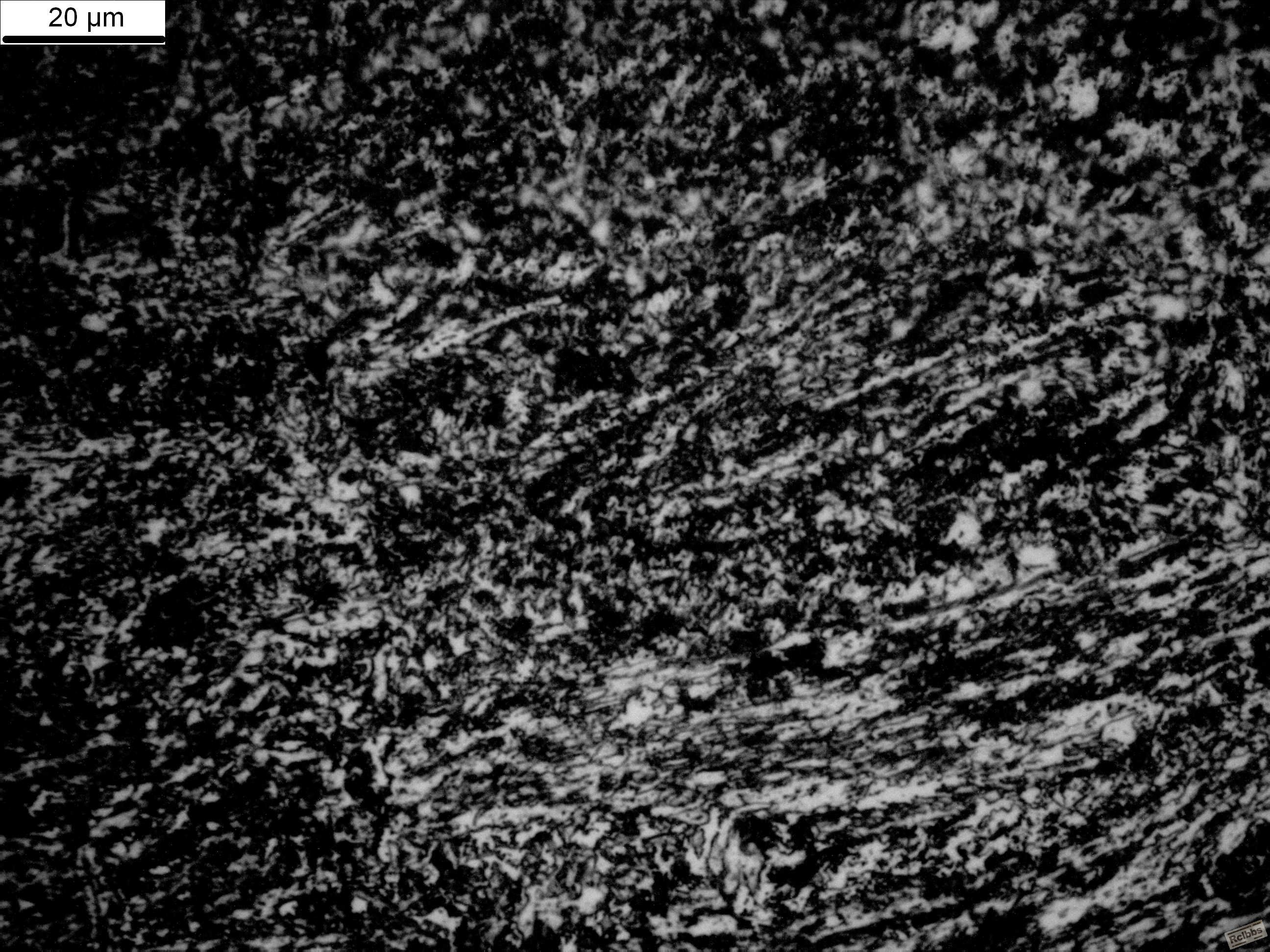

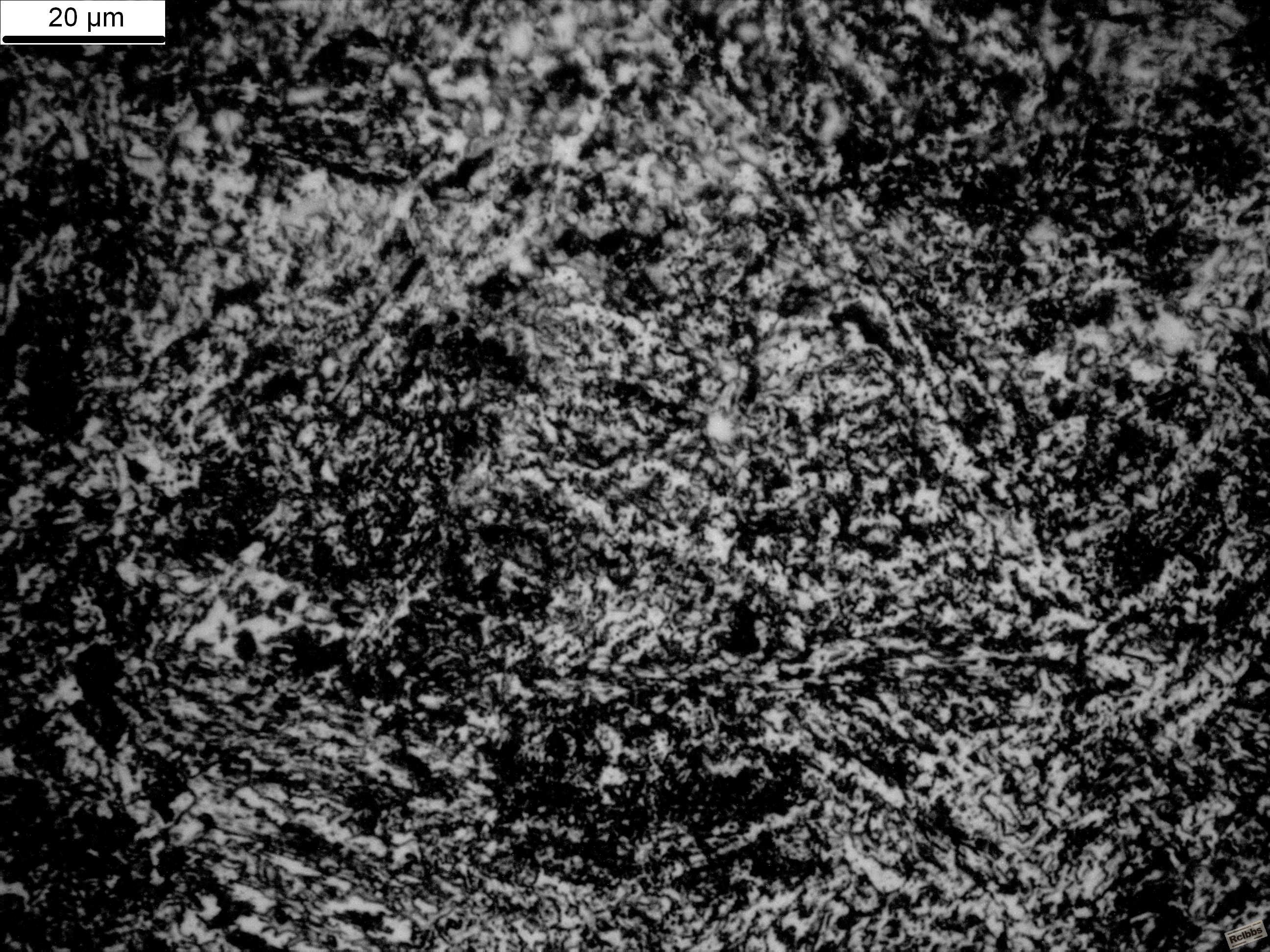

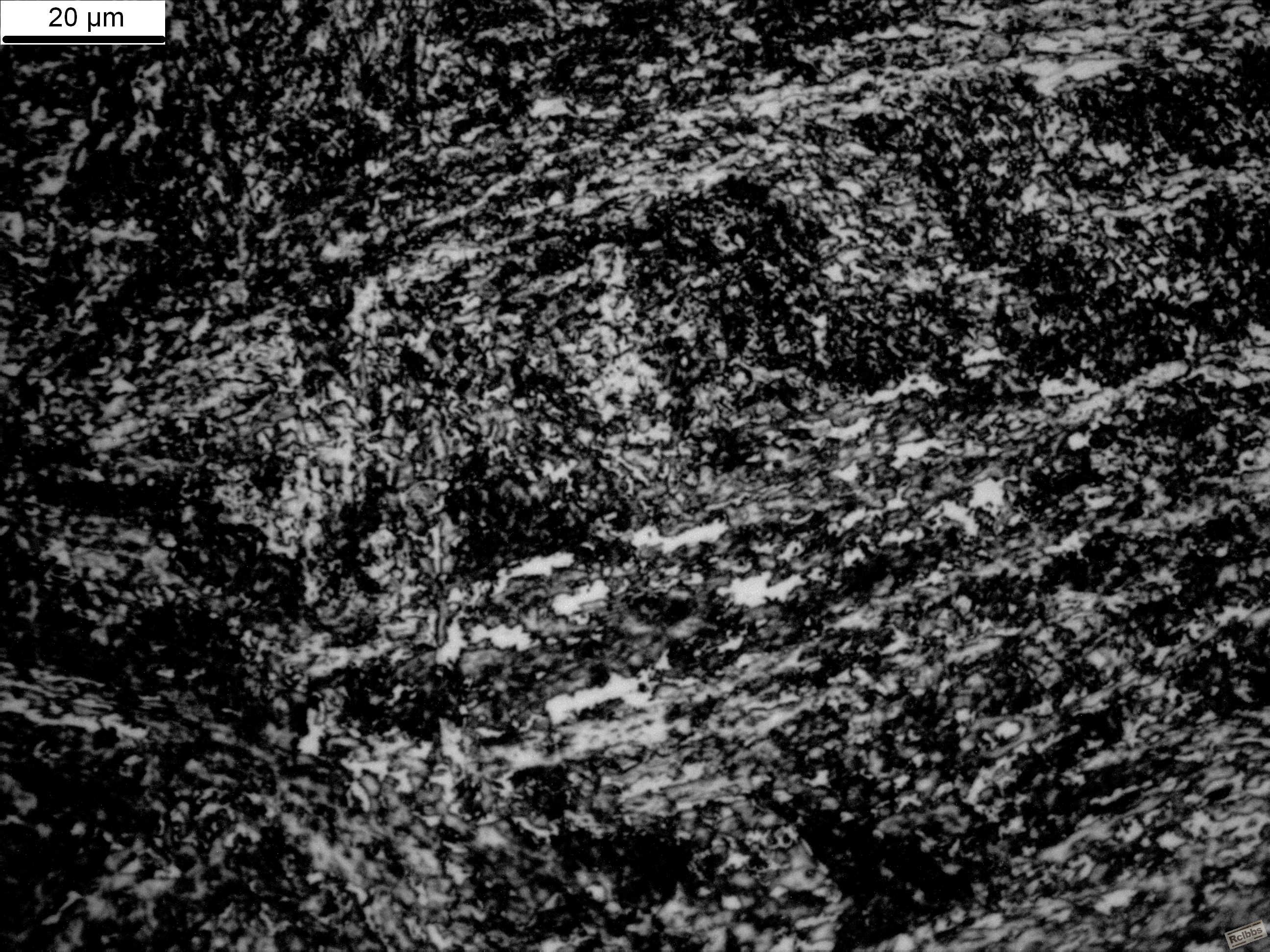

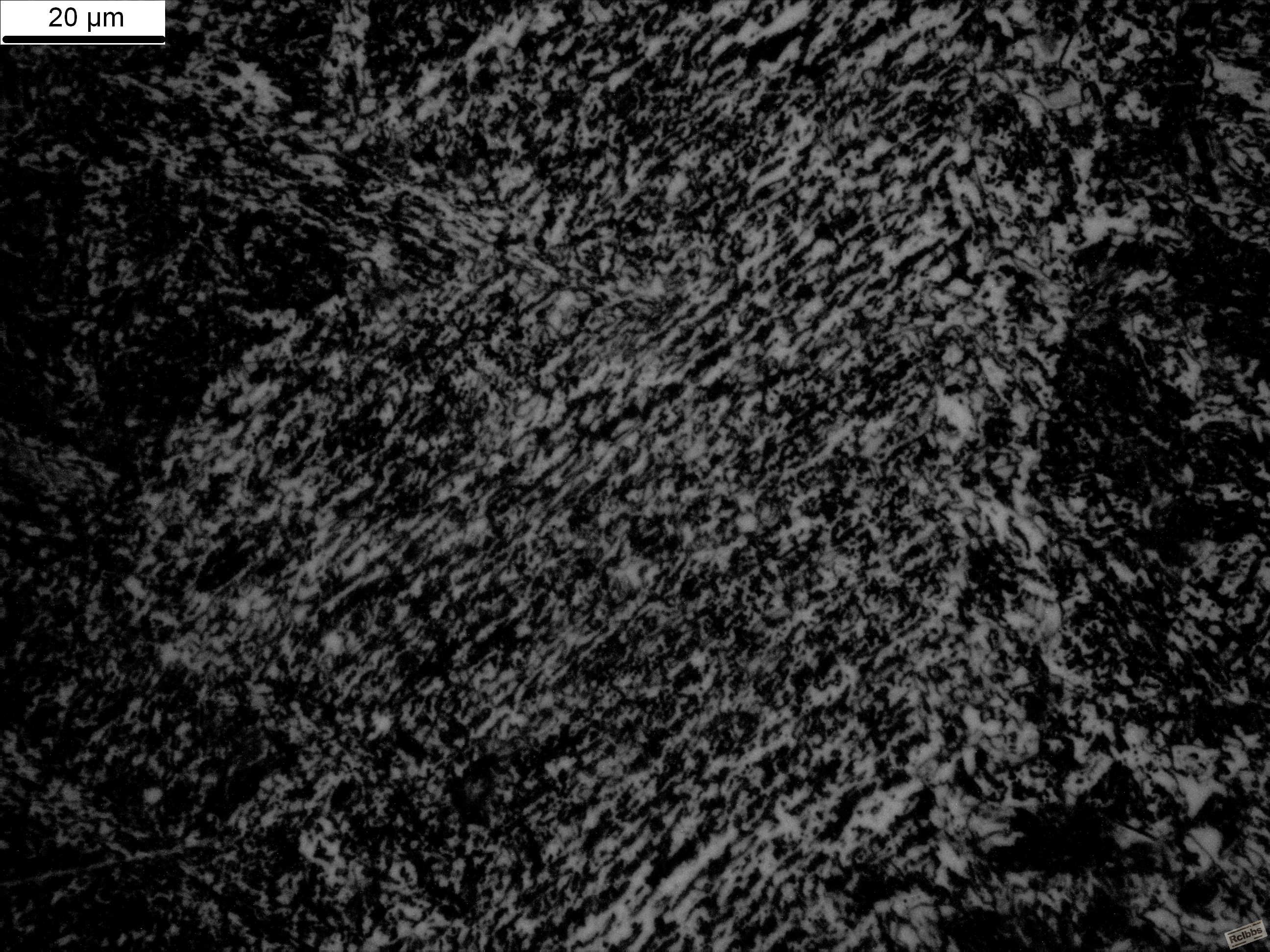

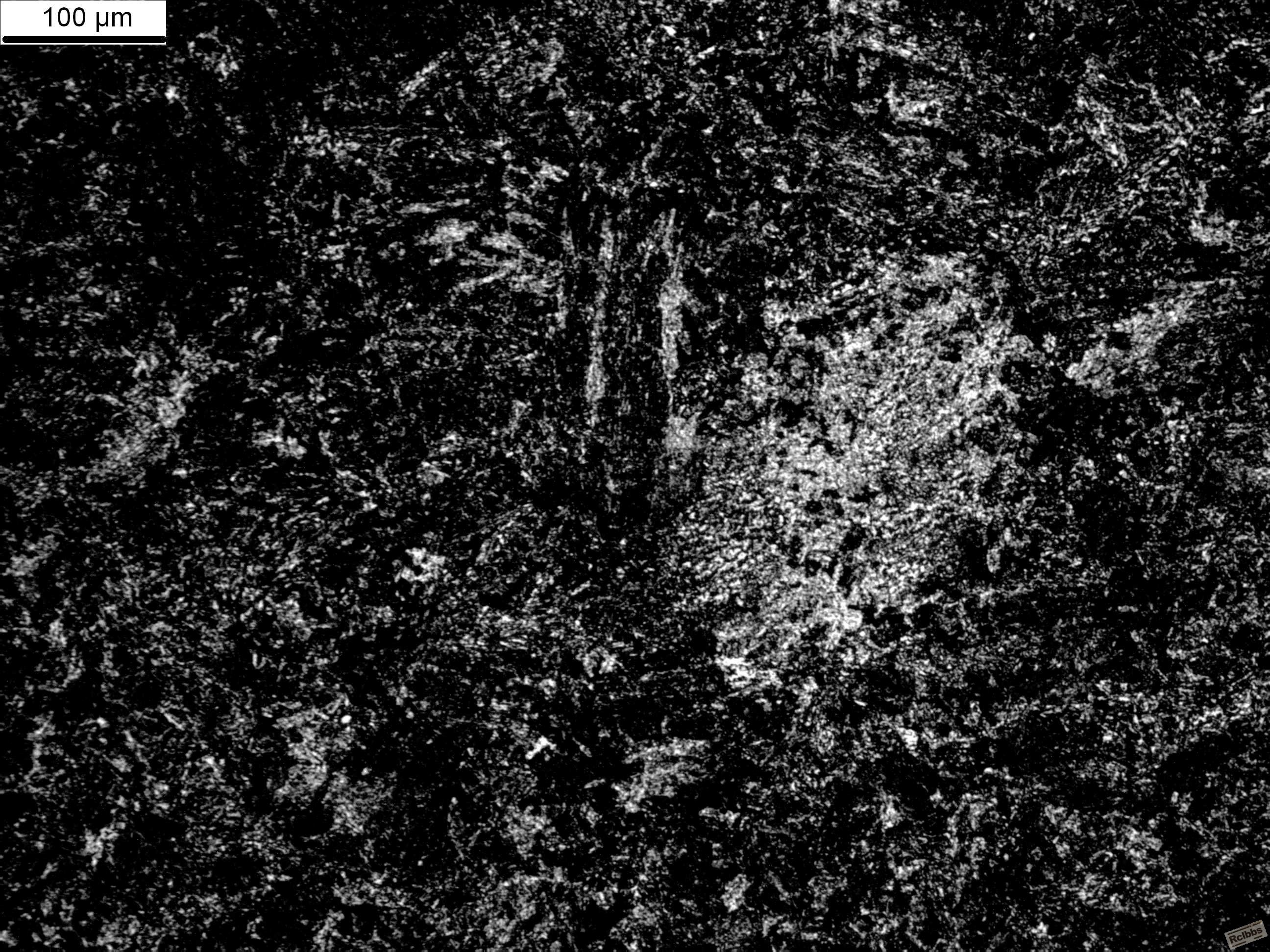

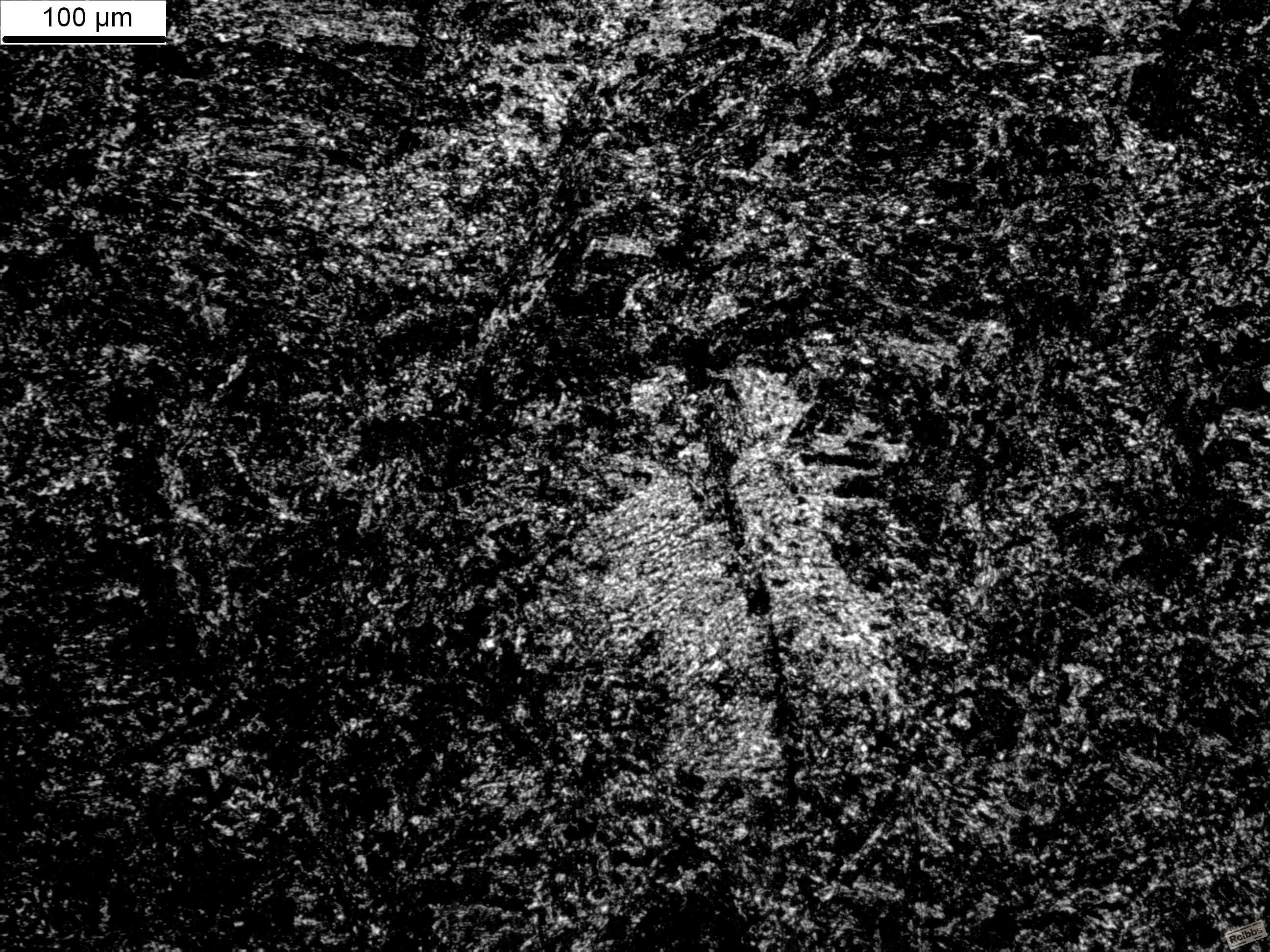

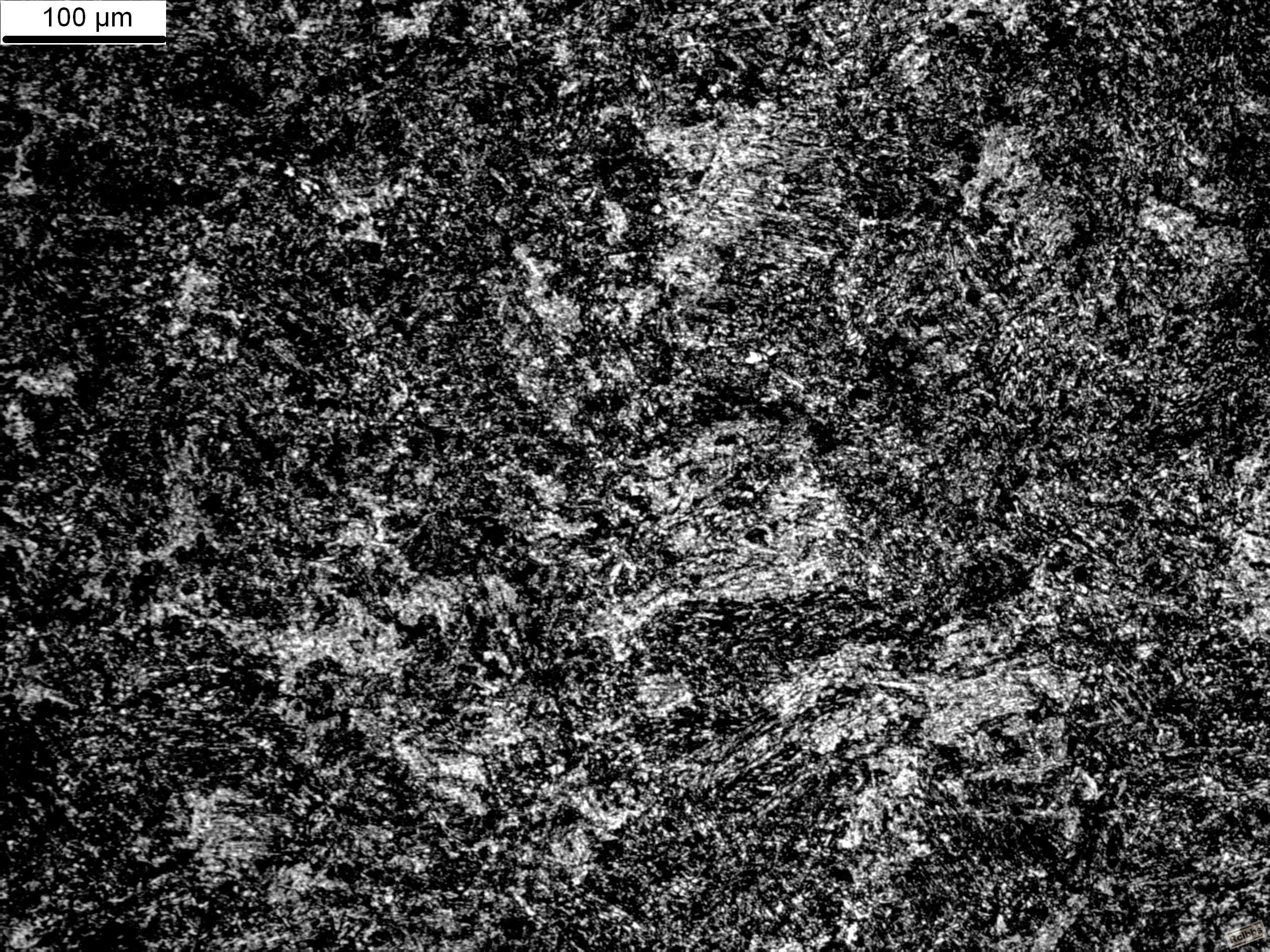

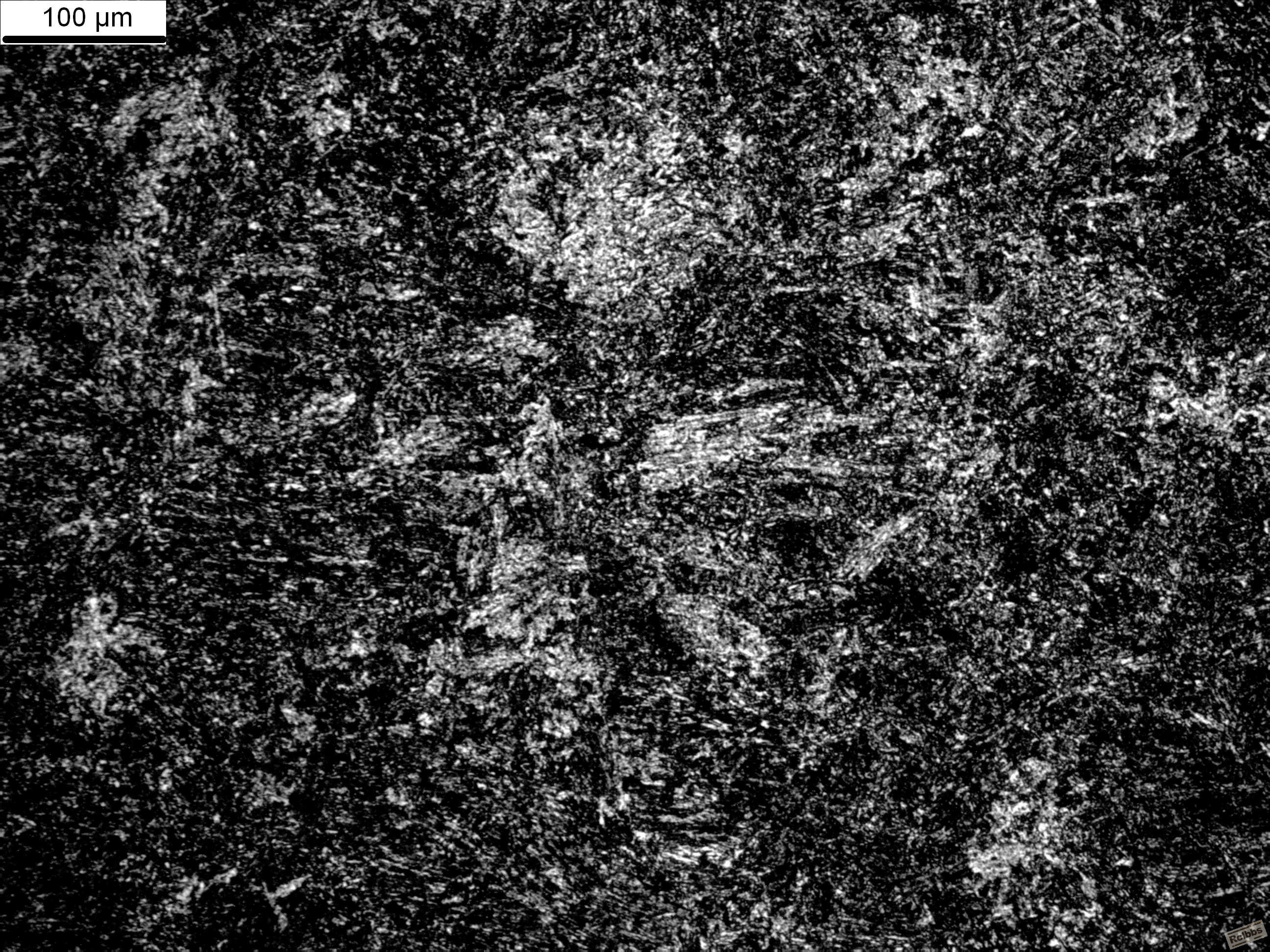

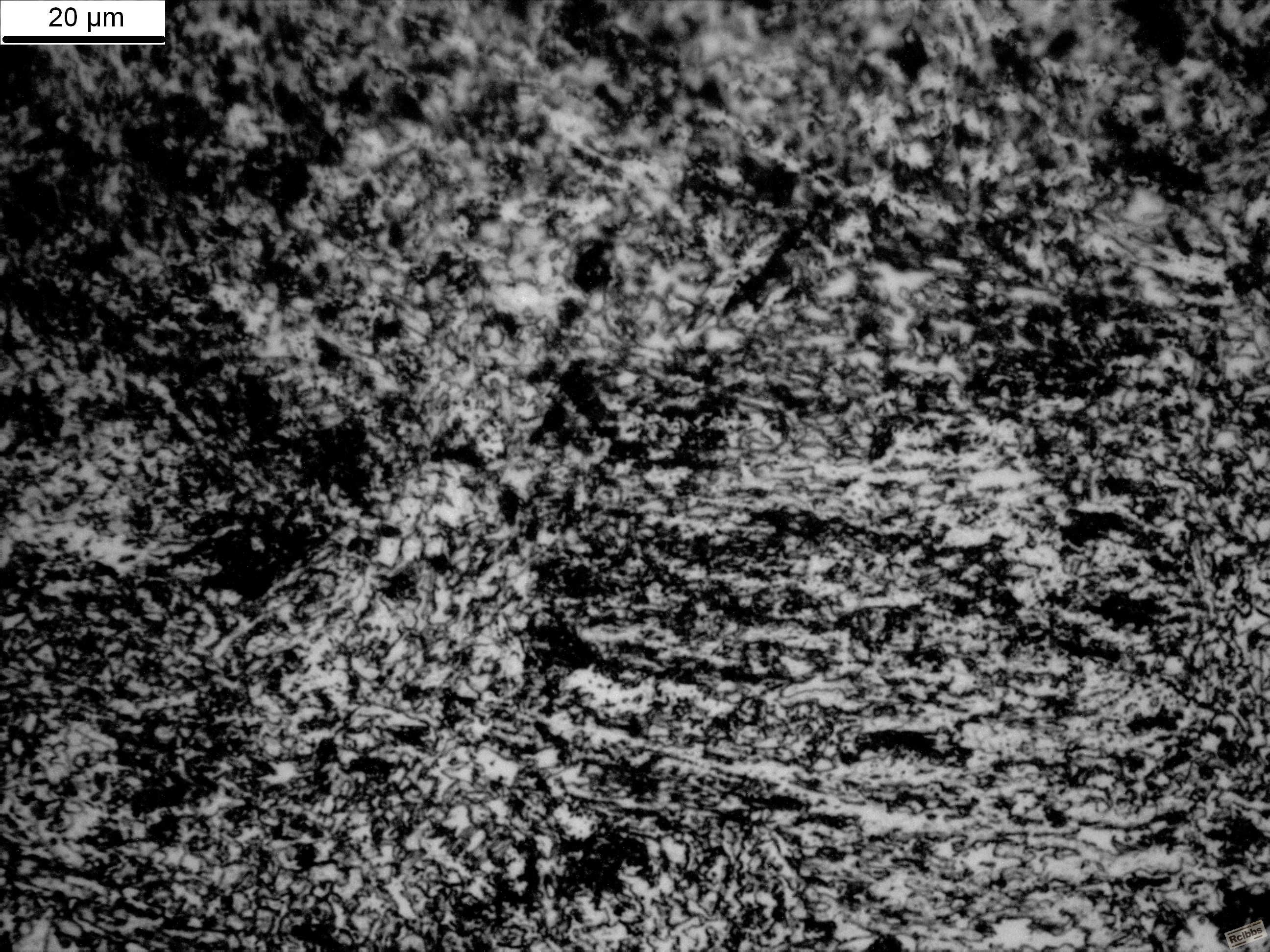

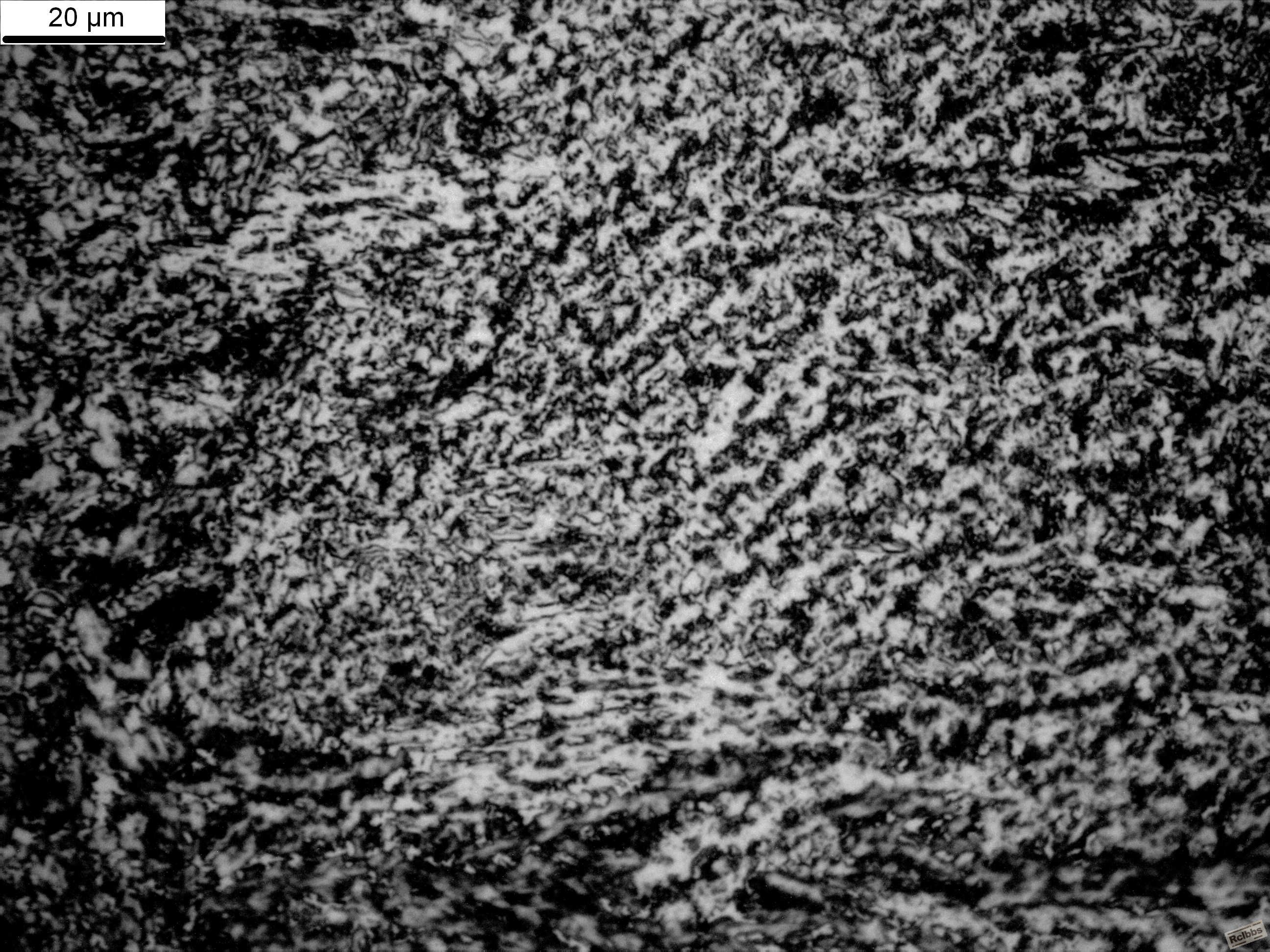

我司在处理一批规格为30CrMo的材料时，1280℃燉粗处理，组织如下，怀疑有过烧的结果，求判断

percyling · 发表于 2014-4-3 14:35:56

这些照片中没看出过烧的状况.

zhengbaohua · 发表于 2014-4-3 14:39:58

percyling 发表于 2014-4-3 14:35
这些照片中没看出过烧的状况.

是否过热？锻造后的组织不均匀，白亮部分是铁素体吗？

qlf_126 · 发表于 2014-4-3 15:48:32

从此金相判断不出过烧特征！
不过LZ使用此温度镦粗，确实温度有些高了……

竹林风 · 发表于 2014-4-3 16:06:09

没看出过烧的现象啊！

zhengbaohua · 发表于 2014-4-3 16:14:52

qlf_126 发表于 2014-4-3 15:48
从此金相判断不出过烧特征！
不过LZ使用此温度镦粗，确实温度有些高了……

那过热了吗？温度多少为合适呢

qlf_126 · 发表于 2014-4-3 16:25:42

zhengbaohua 发表于 2014-4-3 16:14
那过热了吗？温度多少为合适呢

通过你第一张金相照片推测的话，晶粒度应该在5—6级左右了，所以个人判断应该出现过热了！
30CrMo材料的话，锻造温度个人感觉应该在1100℃以下！

zhengbaohua · 发表于 2014-4-3 16:28:32

qlf_126 发表于 2014-4-3 16:25
通过你第一张金相照片推测的话，晶粒度应该在5—6级左右了，所以个人判断应该出现过热了！
3 ...

我们这边设备制约的，先是中频感应加热，加热到1200°然后把试样拿出来，再放入模套里面，拿出来的话有个降温的过程，温度低了会出现缺陷，所以一直在1200℃的温度燉粗，另外谢谢你的分析

oliver · 发表于 2014-4-3 16:32:15

看不出有过烧或过热。不过始锻温度稍高了一些。该牌号材料，一般推荐始锻温度1230°C，终端温度870°C。
第3,4,5张好像有再结晶组织。

niuxide · 发表于 2014-4-3 20:18:45

本帖最后由 niuxide 于 2014-4-3 20:23 编辑

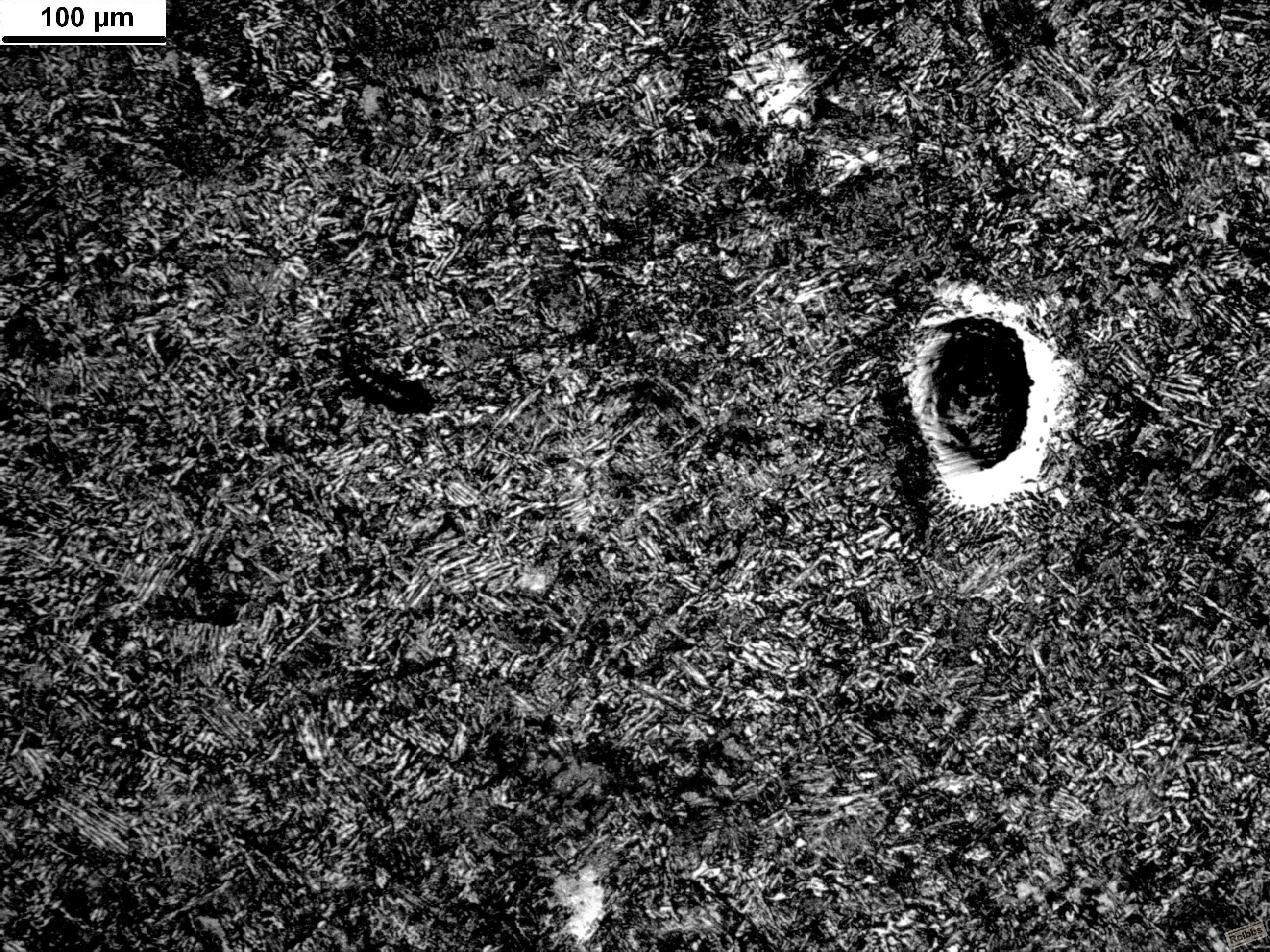

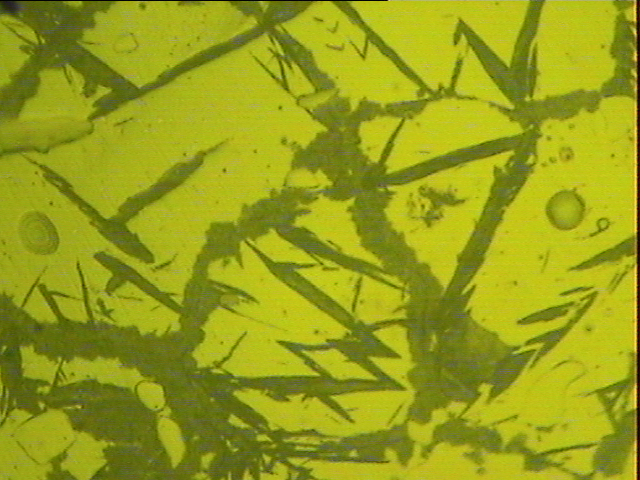

看不出来过烧。上传一张过烧照片供您参考。

刘武乐 · 发表于 2014-4-3 20:20:40

niuxide 发表于 2014-4-3 20:18
看不出来过烧。上传一张过烧照片供您参考。

传的照片不对吧

chg1555 · 发表于 2014-4-3 21:08:41

刘武乐发表于 2014-4-3 20:20
传的照片不对吧

有复熔球，但制样看不出三角区晶界融化。如能制成看晶粒度样，看过烧特征明显些。

sgf1989 · 发表于 2014-4-4 22:10:51

晶粒不粗大啊

:lol:lol:lol

zhengbaohua · 发表于 2014-4-5 11:03:10

chg1555 发表于 2014-4-3 21:08
有复熔球，但制样看不出三角区晶界融化。如能制成看晶粒度样，看过烧特征明显些。

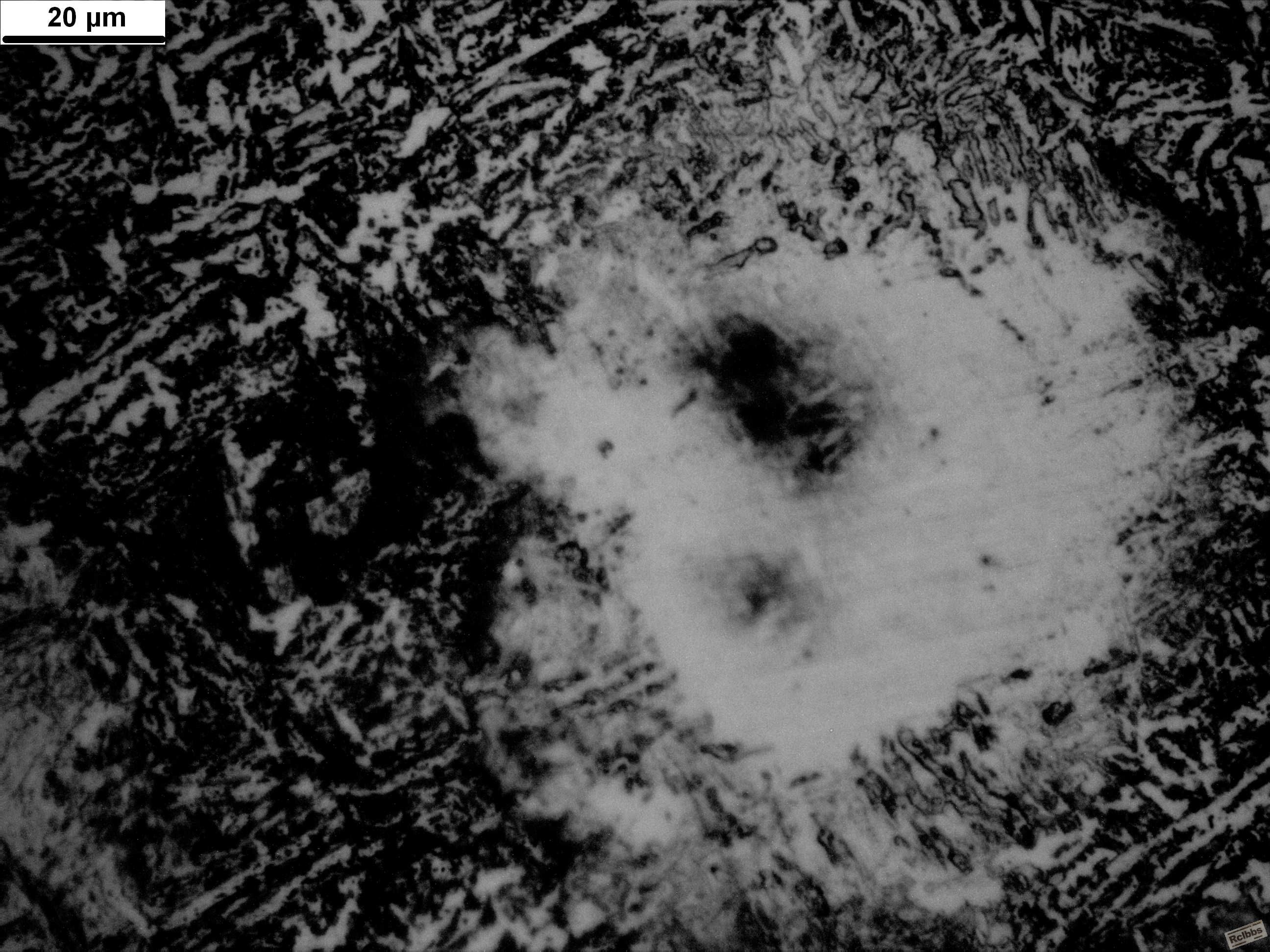

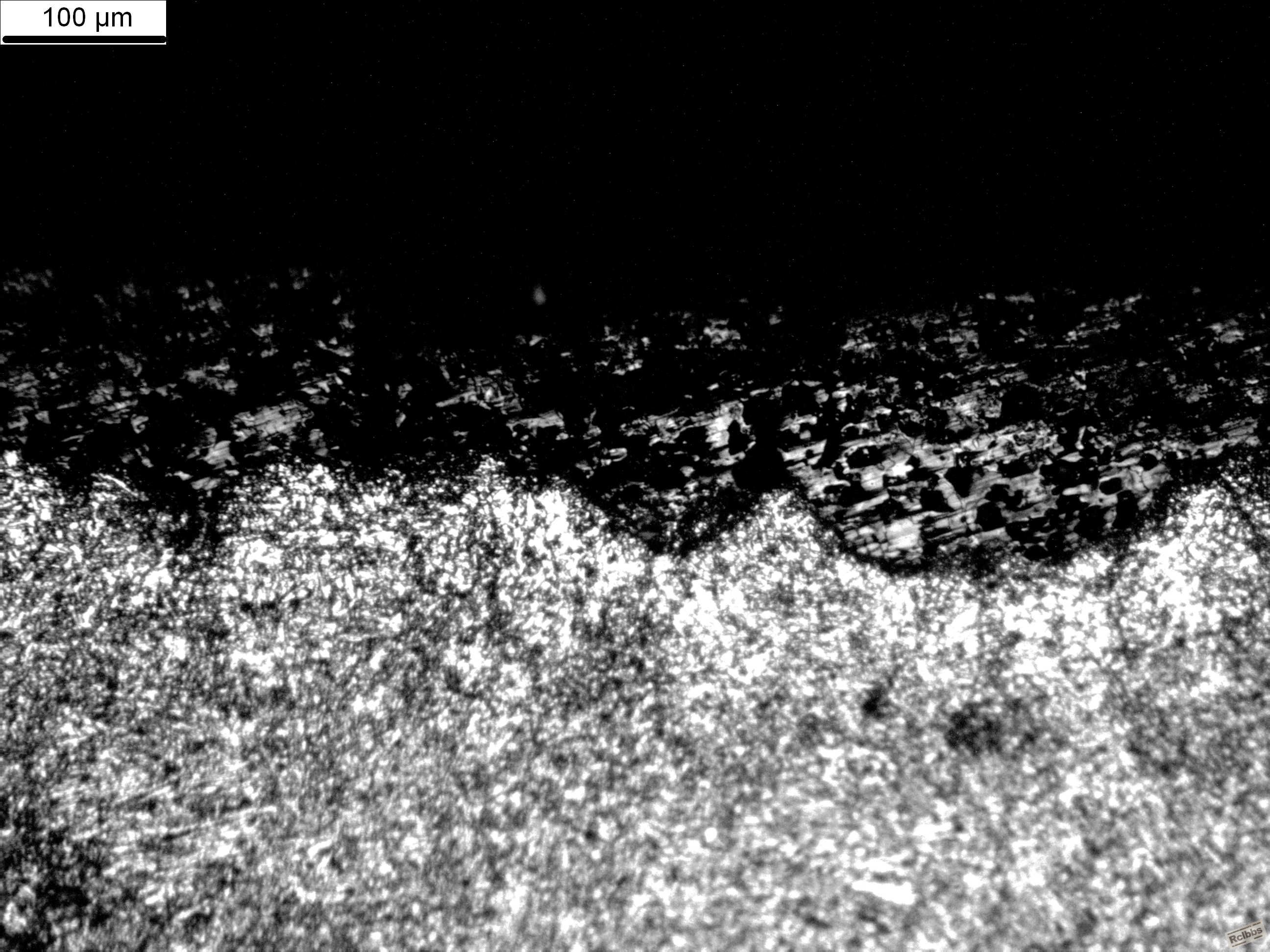

您看看这张图片呢，是过烧吗，我做了几次了，刚开始怀疑是制样的事，可磨了几次都还存在

water2080 · 发表于 2014-4-5 22:56:17

锻造温度可能高了吧。

刘乐乐 · 发表于 2014-4-6 19:54:15

刘武乐发表于 2014-4-3 20:20
传的照片不对吧

哇！超级吧版主！！！！！！

ZX771 · 发表于 2014-4-6 23:00:10

zhengbaohua 发表于 2014-4-5 11:03
您看看这张图片呢，是过烧吗，我做了几次了，刚开始怀疑是制样的事，可磨了几次都还存在

大多数材料的锻造温度设置为：始锻温度1200℃，终锻温度不低于900℃；也就是说锻造温度是远高于常规热处理温度下进行的，锻件出现过热组织是难以避免的，所以大凡经过锻造加工的材料需要进行正火或者退火，消除锻造产生的组织缺陷为最终热处理作好组织准备。

zhengbaohua · 发表于 2014-4-7 07:49:31

ZX771 发表于 2014-4-6 23:00
大多数材料的锻造温度设置为：始锻温度1200℃，终锻温度不低于900℃；也就是说锻造温度是远高于常规热 ...

那我传的照片是过烧么

ZX771 · 发表于 2014-4-7 09:16:02

zhengbaohua 发表于 2014-4-7 07:49
那我传的照片是过烧么

只定义为过热不是过烧。

yanglindun · 发表于 2014-4-7 13:46:11

确定不是过烧，晶界没有融化。

		自动登录	找回密码
密码			免费注册

[求助] 燉粗后组织（锻造），怀疑是过烧了，在线等结果，急
