求教轴承钢球化问题

gjhglory

轴承钢套圈锻件经球化退火后发现表面和芯部组织不一致，哪位高手能给我一个解释，是不是表面为欠热组织？如果是欠热，那芯部为什么又是正常的？

刘武乐

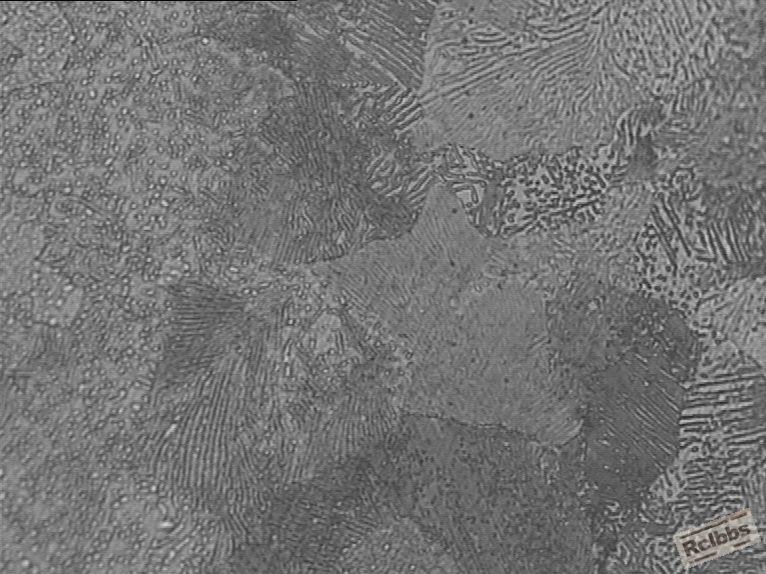

你的第二个图片右侧是表面吧，是脱贫碳，片状珠光体。

gjhglory

刘武乐 发表于 2014-7-15 09:43
你的第二个图片右侧是表面吧，是脱贫碳，片状珠光体。

对的，右侧是表面，为什么会出现这样的问题呢？与脱贫碳有关吗？不是欠热造成的问题吗

刘武乐

gjhglory 发表于 2014-7-15 10:40
对的，右侧是表面，为什么会出现这样的问题呢？与脱贫碳有关吗？不是欠热造成的问题吗

看你的右侧图片碳化物明显比心部少了不少，与表面的脱贫碳有关系的。

刘武乐

锻件锻造完本来就有氧化皮，你退火也会出现脱贫碳的。出现这样的情况可以理解，但是你这个有点严重了，主要看你们的技术要求。

刘武乐

另外你这个球化质量也不咋好呵呵，碳化物的形态

gjhglory

刘武乐 发表于 2014-7-15 10:48
另外你这个球化质量也不咋好呵呵，碳化物的形态

我知道球化不好，但我想知道是哪里不好？你能不能给一些直接的解释，也就是说，我该如何控制才能保证表面不出现这样的片状组织？

刘武乐

gjhglory 发表于 2014-7-15 11:07
我知道球化不好，但我想知道是哪里不好？你能不能给一些直接的解释，也就是说，我该如何控制才能保证表面 ...

你的图片多少倍数的？忘记问了。

刘武乐

gjhglory 发表于 2014-7-15 11:07
我知道球化不好，但我想知道是哪里不好？你能不能给一些直接的解释，也就是说，我该如何控制才能保证表面 ...

减少表面的脱贫碳就可以改善你的表面组织。

刘武乐

gjhglory 发表于 2014-7-15 11:07
我知道球化不好，但我想知道是哪里不好？你能不能给一些直接的解释，也就是说，我该如何控制才能保证表面 ...

碳化物的形态不好。

千里千寻

楼主应该是400倍以上的图片。
不知道工艺是什么样子的。同时也请描述一下，组织不良的深度。

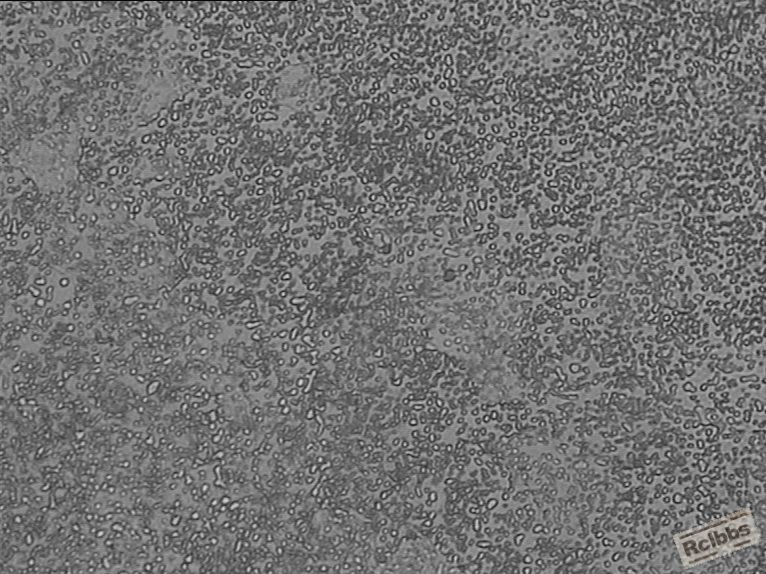

心部的组织状态应该是很好的。

表面是片层状的珠光体。原因有很多。了解了工艺和深度之后才更好判定。

gjhglory

千里千寻 发表于 2014-7-15 11:22
楼主应该是400倍以上的图片。
不知道工艺是什么样子的。同时也请描述一下，组织不良的深度。

能否从组织来推断工艺出现什么问题吗？

千里千寻

组织不良的深度有多少?

gjhglory

千里千寻 发表于 2014-7-15 11:53
组织不良的深度有多少?

表面大概0.3mm左右内都是这样的没有球化的组织

千里千寻

同意刘工的看法。
主要是产品脱碳造成的。

如果后工序还有车削的话，应该影响不大。
不知道你们表面脱碳的规格是多少？
0.3的话应该ok的。

gjhglory

千里千寻 发表于 2014-7-15 14:30
同意刘工的看法。
主要是产品脱碳造成的。

虽然通过后续车加工能够去除这些表面不好的组织，也就是说如果不脱碳，该工艺下我能得到表面和芯部一样的球化组织？那我想请问，脱碳下为何会产生表面片状组织？其形成的机理是什么？

千里千寻

原理：
正常的轴承钢为过共析钢，球化退火的一般在共析温度以上长时间保温。然后进行随炉降温，至650度以下再进行空冷。形成车削性能良好的球化组织。
而脱碳以后，（视脱碳严重程度）钢表面含碳量减低。靠近或接近共析组织。在降温的过程中就会形成片状的珠光体组织。
两者的长大模式不同。形核的核心不一样。
一个是钢中没有转变的碳化物。后者是先共析相渗碳体。

以上。

gjhglory

千里千寻 发表于 2014-7-15 15:55
原理：
正常的轴承钢为过共析钢，球化退火的一般在共析温度以上长时间保温。然后进行随炉降温，至650度以下 ...

十分感谢你的解释，理解了

niuxide

主要是脱碳层，缓冷过程形成珠光体。

wufajun

估计跟冷却速度快也有关系，检查你们工艺的问题
