金相照片，自己拍的，大家帮我鉴定一下

天外飞鹰 · 发表于 2014-11-13 17:51:51

天外飞鹰发表于 2014-11-13 16:27
为什么会有铁素体？是未融铁素体吗尺寸不大是M05的那种小螺丝呀应该淬透了吧（材料为SWRCH18A)

回火怎么没见回火马氏体呢

天外飞鹰 · 发表于 2014-11-13 17:53:14

fengyonghe 发表于 2014-11-13 17:44
黑白的好，特别有夹杂物时拍照用白色以显示夹杂物的颜色。只有组织的话也可用波长短的滤色片。不可用偏红 ...

恩好的知道了下次拍的时候就拍黑白色的

天外飞鹰 · 发表于 2014-11-13 08:16:02

我是新人，想学习金相知识，但是总不知道如何下手有效果，自己瞎摸索，昨晚自己拍了几组照片，但是发现和书本上学的完全对不上号，求各位帮我鉴定一下，谢谢了

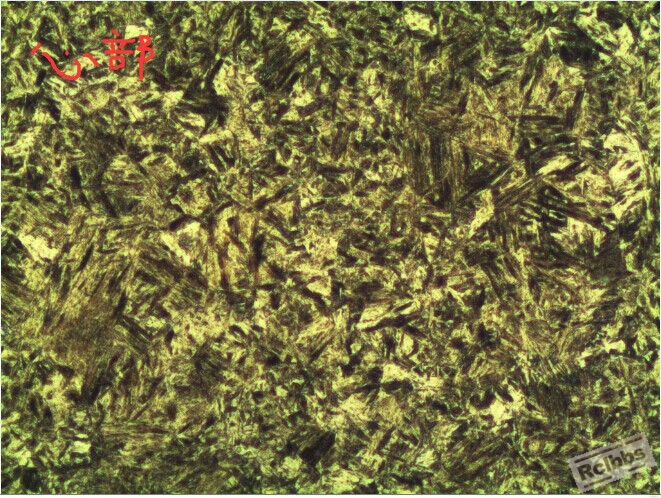

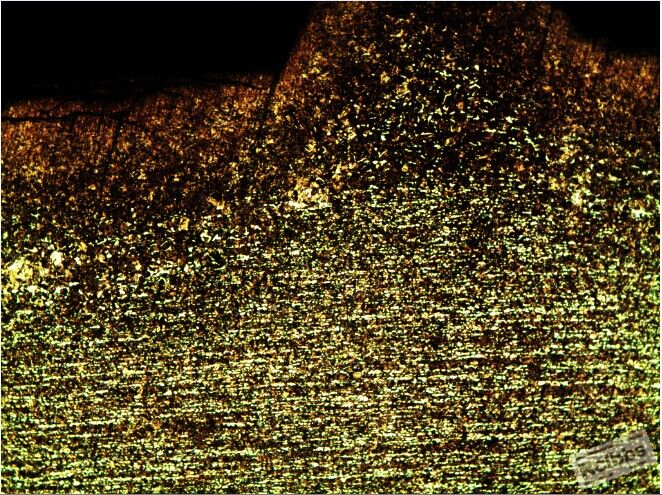

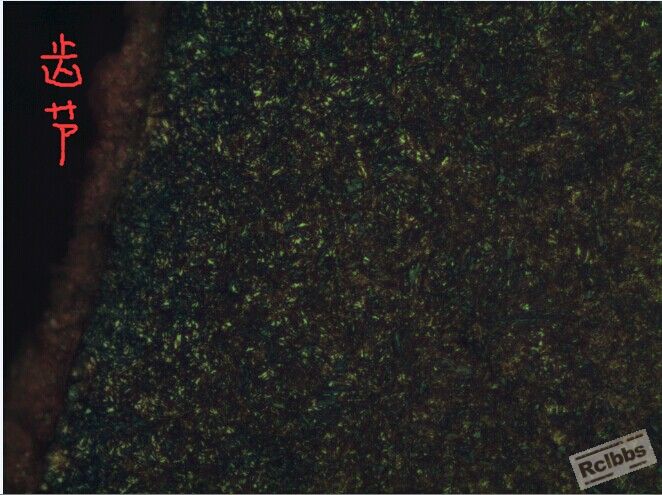

一共3组照片 1：材料20CrMo 工艺：渗碳淬火强渗温度860℃ 淬火保温820℃ 回火160℃

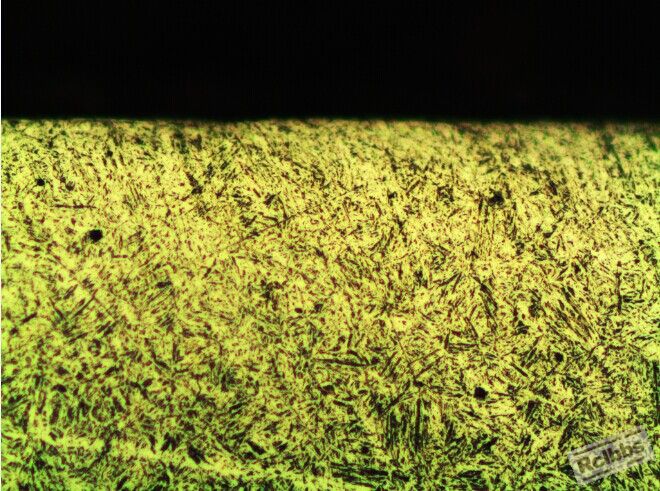

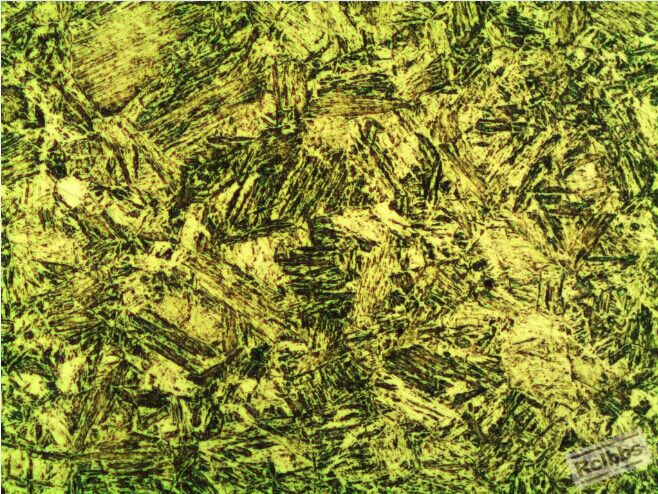

2：材料c15/2 工艺：渗碳淬火淬火保温温度930℃ 回火160℃

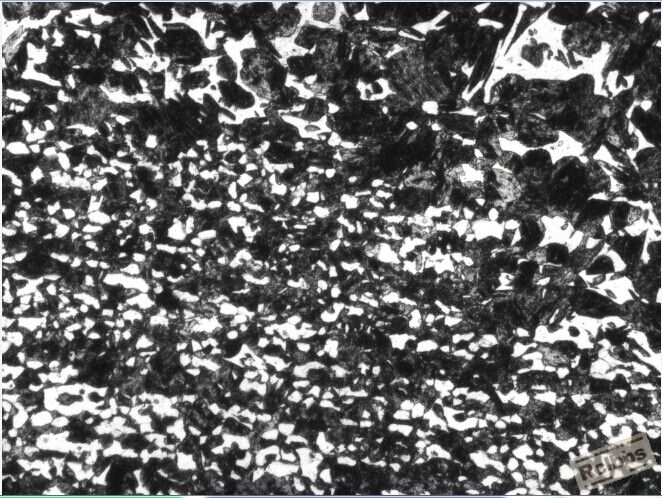

3材料SWRCH18A 工艺：渗碳淬火淬火保温温度820℃ 回火160℃
我的问题是：是什么组织？评级的话能评几级？这种组织性能如何？

suda · 发表于 2014-11-13 08:26:48

第一次做金相做得很不错了，先别忙着评级，建议先去熟悉下相关标准，然后弄清渗碳件要求检测哪些组织？怎么评级？观察哪些部位？等等。不然别人告诉你几级，你也不知道为何是几级。

天外飞鹰 · 发表于 2014-11-13 15:01:18

suda 发表于 2014-11-13 08:26
第一次做金相做得很不错了，先别忙着评级，建议先去熟悉下相关标准，然后弄清渗碳件要求检测哪些组织？怎么 ...

3回火心部组织是石什么组织？怎么和1和2不同，是铁素体吗

silverius · 发表于 2014-11-13 15:11:42

天外飞鹰发表于 2014-11-13 15:01
3回火心部组织是石什么组织？怎么和1和2不同，是铁素体吗

其他2张比较明显的M，第一张是M+F，淬火温度我记得20crmo是880℃吧，，加上尺寸过大，芯部是会出现大量F

fengyonghe · 发表于 2014-11-13 15:45:12

建议，照片要有标尺以便计算放大倍数；照片大小不要裁剪，按原来大小发送，便于看放大的图像，裁剪掉了很可惜。

天外飞鹰 · 发表于 2014-11-13 16:24:12

fengyonghe 发表于 2014-11-13 15:45
建议，照片要有标尺以便计算放大倍数；照片大小不要裁剪，按原来大小发送，便于看放大的图像，裁剪掉了很可 ...

我很想传原图的可是一张最小也8M 上传不了无奈只能裁剪了

天外飞鹰 · 发表于 2014-11-13 16:27:30

silverius 发表于 2014-11-13 15:11
其他2张比较明显的M，第一张是M+F，淬火温度我记得20crmo是880℃吧，，加上尺寸过大，芯部是会出现大量F

为什么会有铁素体？是未融铁素体吗尺寸不大是M05的那种小螺丝呀应该淬透了吧（材料为SWRCH18A)

天外飞鹰 · 发表于 2014-11-13 16:28:54

忘记说了以上都是500倍拍的

dgq408356971 · 发表于 2014-11-13 16:41:59

第一张图是P+F，主要形成的原因可能是保温时间不够，芯部根本就没有被奥氏体化，从而组织还没有发生转变。
第二张图是低碳马体，第三张是马氏体。级别可以查看标准GB/T 50744-2007 QC/T262-1999等

fengyonghe · 发表于 2014-11-13 16:49:36

本帖最后由 fengyonghe 于 2014-11-13 16:53 编辑

天外飞鹰发表于 2014-11-13 16:24
我很想传原图的可是一张最小也8M 上传不了无奈只能裁剪了

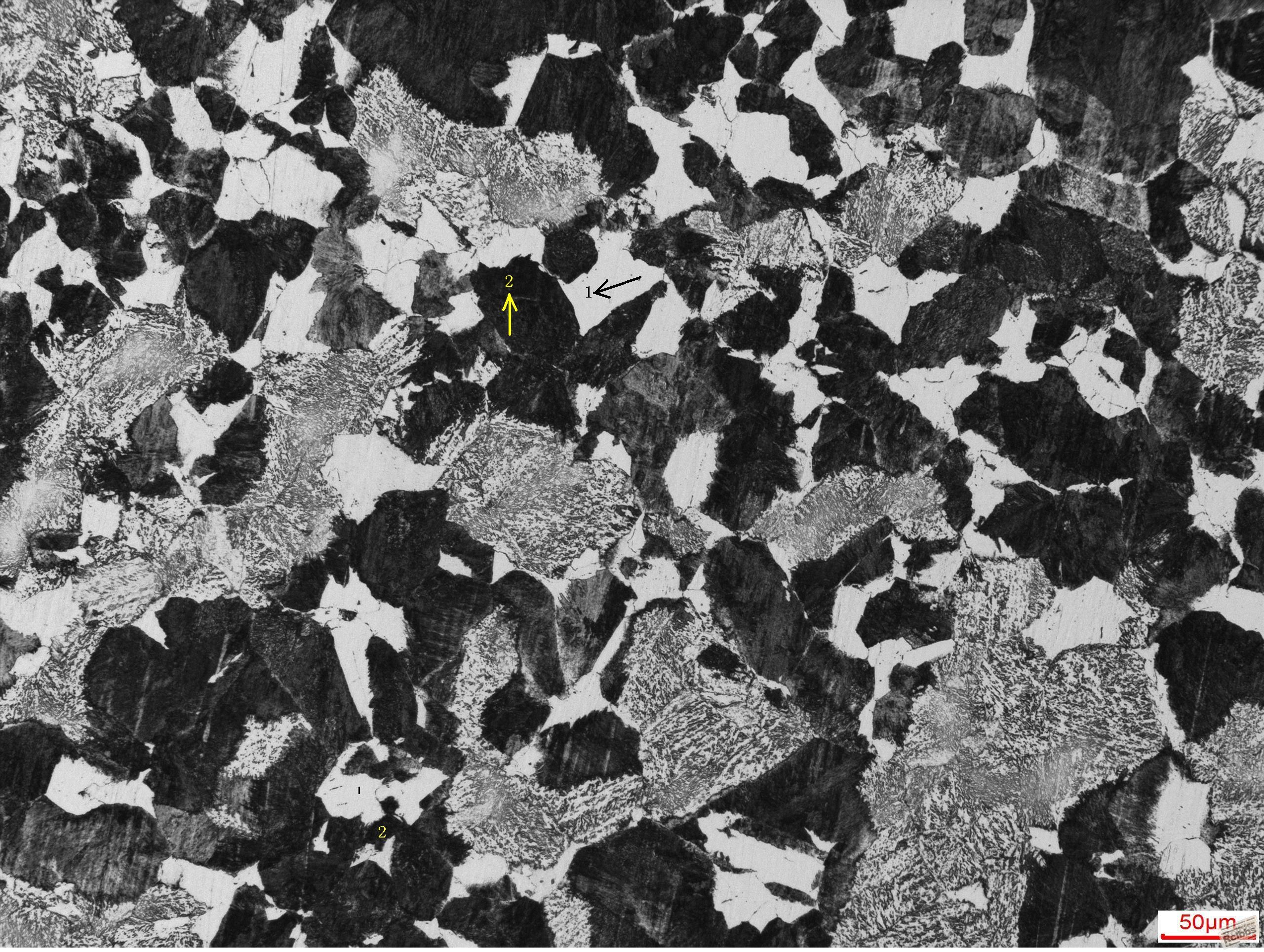

你把图片格式改成jpg,就会变小了。还是不行的话也要给个1M，jpg的。下面的是1M，很好

天外飞鹰 · 发表于 2014-11-13 17:25:44

fengyonghe 发表于 2014-11-13 16:49
你把图片格式改成jpg,就会变小了。还是不行的话也要给个1M，jpg的。下面的是1M，很好

恩这样啊好的我知道了下次发原图

天外飞鹰 · 发表于 2014-11-13 17:26:42

天外飞鹰发表于 2014-11-13 17:25
恩这样啊好的我知道了下次发原图

对了上传彩色的好还是黑白的好呢？

fengyonghe · 发表于 2014-11-13 17:44:00

天外飞鹰发表于 2014-11-13 17:26
对了上传彩色的好还是黑白的好呢？

黑白的好，特别有夹杂物时拍照用白色以显示夹杂物的颜色。只有组织的话也可用波长短的滤色片。不可用偏红色。

天外飞鹰 · 发表于 2014-11-13 18:35:12

silverius 发表于 2014-11-13 15:11
其他2张比较明显的M，第一张是M+F，淬火温度我记得20crmo是880℃吧，，加上尺寸过大，芯部是会出现大量F

是P+F吧怎么是M+F

wangguangeer · 发表于 2014-11-13 20:50:03

3回火组织应该为F+P,没有马氏体呀

silverius · 发表于 2014-11-14 08:22:35

天外飞鹰发表于 2014-11-13 18:35
是P+F吧怎么是M+F

就这图和工艺不太好分辨。
其实也不用纠结，你按这工艺做的组织肯定不对的，打个硬度就清楚了

wqt5281 · 发表于 2014-11-14 08:32:38

参照GB/T2577-2010《钢件渗碳淬火回火金相检验》

wuchengwei · 发表于 2014-11-14 09:17:36

有问题需要讨论;我认为你要别人指导最好是实际产品图片及尺寸，热处理工艺，淬火液，检测位置，金相图片，金相图片放大多少，是表面还是心部。金相图片必须清楚才能叫别人指导，这样我认为好一点。在你的描述中热处理工艺可能有问题。
