大家鉴定一下这是什么组织

天外飞鹰 · 发表于 2014-11-19 07:42:28

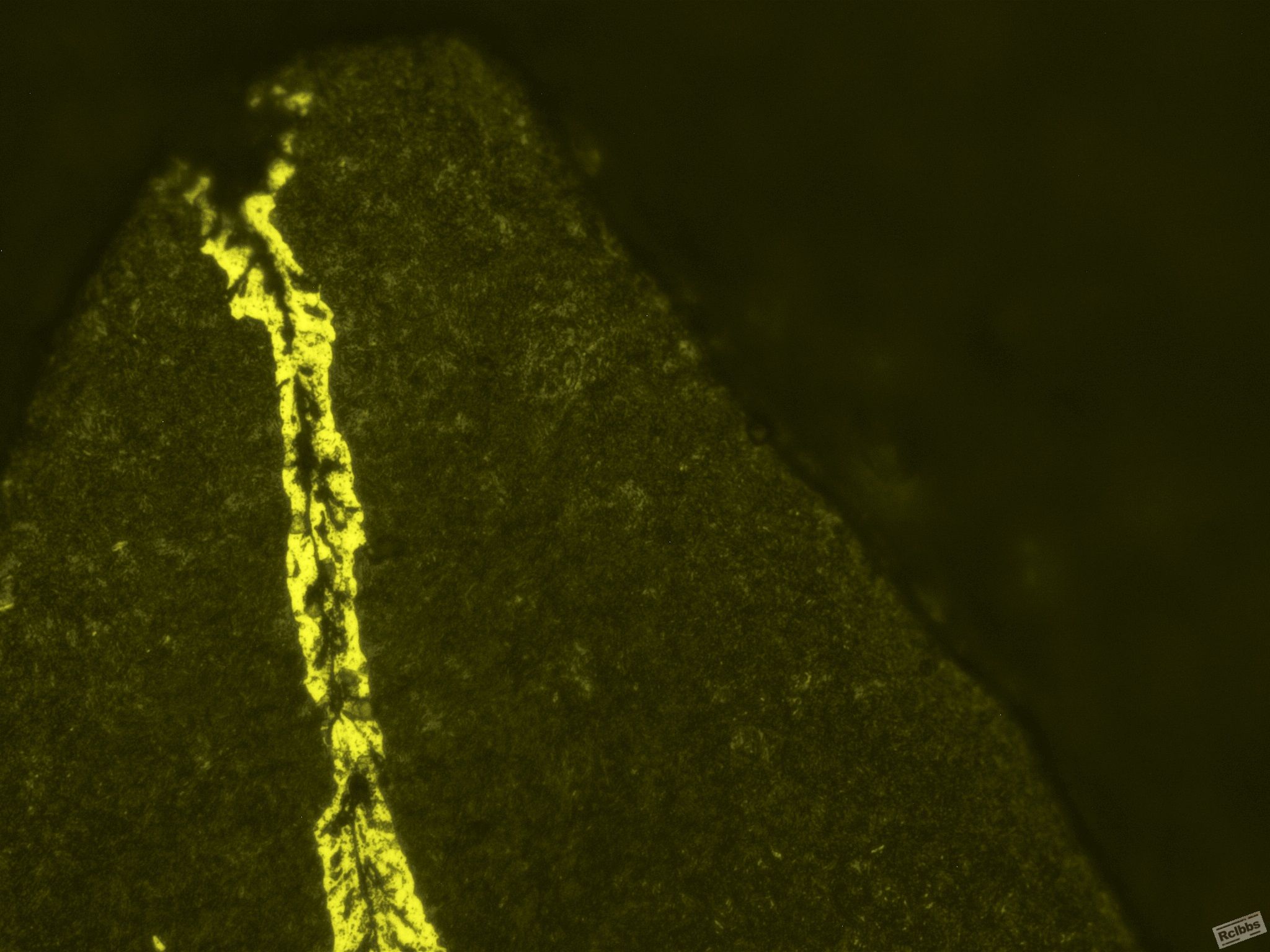

产品为螺丝材料 SWCH18A 工艺：渗碳淬火在螺丝的齿部出现了以下组织，各位帮忙分析以下是什么组织，形成原因是什么，有什么危害。

天外飞鹰 · 发表于 2014-11-19 07:43:35

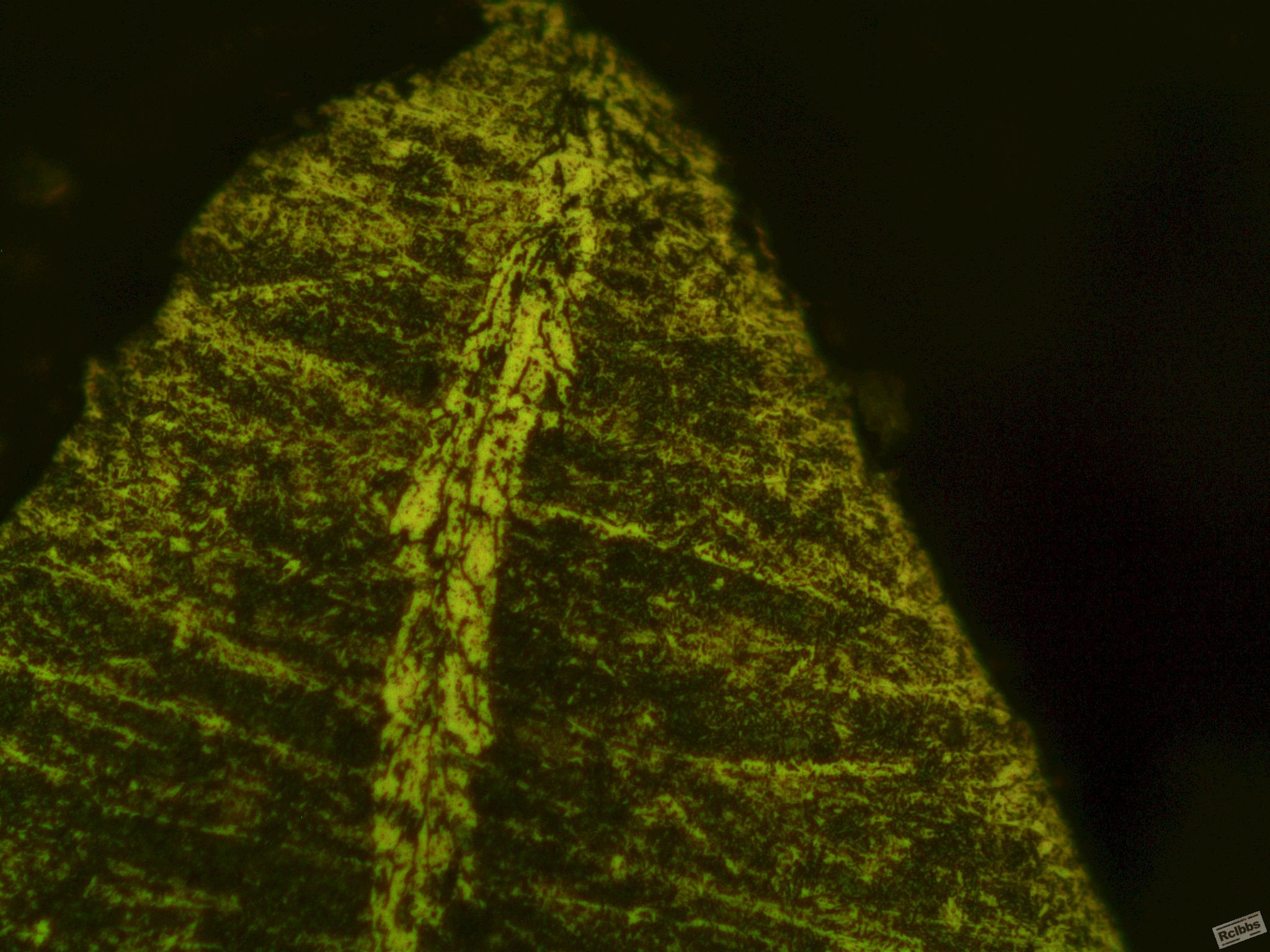

个人认为第二张是裂纹

特差生 · 发表于 2014-11-19 08:12:54

要是裂纹的话，是先开裂的。最好照片倍数在高一些，这样看得更清晰些

天外飞鹰 · 发表于 2014-11-19 08:33:48

特差生发表于 2014-11-19 08:12
要是裂纹的话，是先开裂的。最好照片倍数在高一些，这样看得更清晰些

500倍还不够吗最多只能1000倍了

silverius · 发表于 2014-11-19 09:16:07

也感觉是裂纹————————————————————

天外飞鹰 · 发表于 2014-11-19 09:31:31

silverius 发表于 2014-11-19 09:16
也感觉是裂纹————————————————————

裂纹周围的是什么东西

silverius · 发表于 2014-11-19 09:44:13

天外飞鹰发表于 2014-11-19 09:31
裂纹周围的是什么东西

脱碳？——————————————————

天外飞鹰 · 发表于 2014-11-19 10:08:49

silverius 发表于 2014-11-19 09:44
脱碳？——————————————————

不会吧脱碳怎么会是那样子

silverius · 发表于 2014-11-19 10:32:36

本帖最后由 silverius 于 2014-11-19 10:33 编辑

天外飞鹰发表于 2014-11-19 10:08
不会吧脱碳怎么会是那样子

你还是尽量拍个黑白的。。。一般都是黑色照好看呀。。。
你这种图，看着不清晰。。

看你基体，应该是回火索氏体。那就更倾向于是裂纹+脱碳了。。。~~

天外飞鹰 · 发表于 2014-11-19 10:41:39

silverius 发表于 2014-11-19 10:32
你还是尽量拍个黑白的。。。一般都是黑色照好看呀。。。
你这种图，看着不清晰。。

你说的没错基体是回火索氏体如果这样分析应该是脱碳了这个对螺丝性能有什么影响呢

fengyonghe · 发表于 2014-11-19 12:29:40

应该报废了吧还有裂纹呢

fengyonghe · 发表于 2014-11-19 13:50:09

应该报废了吧，那么大的裂纹。

天外飞鹰 · 发表于 2014-11-19 14:14:15

fengyonghe 发表于 2014-11-19 13:50
应该报废了吧，那么大的裂纹。

真的吗这东西我们公司做完还发给客户，反正只检测硬化层，不要金相的

hovely · 发表于 2014-11-19 14:21:06

应该是滚丝的时候造成的折叠。

天外飞鹰 · 发表于 2014-11-19 14:30:36

hovely 发表于 2014-11-19 14:21
应该是滚丝的时候造成的折叠。

这个不懂啊能详细说一下吗

silverius · 发表于 2014-11-19 14:50:59

天外飞鹰发表于 2014-11-19 14:30
这个不懂啊能详细说一下吗

你最好@下论坛里几个高手，，不然人家不一定会看到。。都是比较忙的人

lixinyu · 发表于 2014-11-19 14:58:49

夹杂有可能是氧化皮呀，脱碳是肯定的啦。

hovely · 发表于 2014-11-19 15:05:33

天外飞鹰发表于 2014-11-19 14:30
这个不懂啊能详细说一下吗

既然是渗碳，那么一般是先滚丝再热处理。滚丝过程中若表面质量不好，很容易造成挤压折叠。
最好能把裂纹根部的形貌也发一下。

尚文者智 · 发表于 2014-11-19 15:09:32

搓丝折叠，或者搓丝裂纹。我们做的螺丝偶尔能看到这种情况

jd-jl · 发表于 2014-11-19 16:02:21

图片不清晰，难以判断。好好制一下样吧！

		自动登录	找回密码
密码			免费注册

[求助] 大家鉴定一下这是什么组织
