20crmnti渗碳表面硬度低，

ygyuge22 · 发表于 2015-5-17 14:56:54

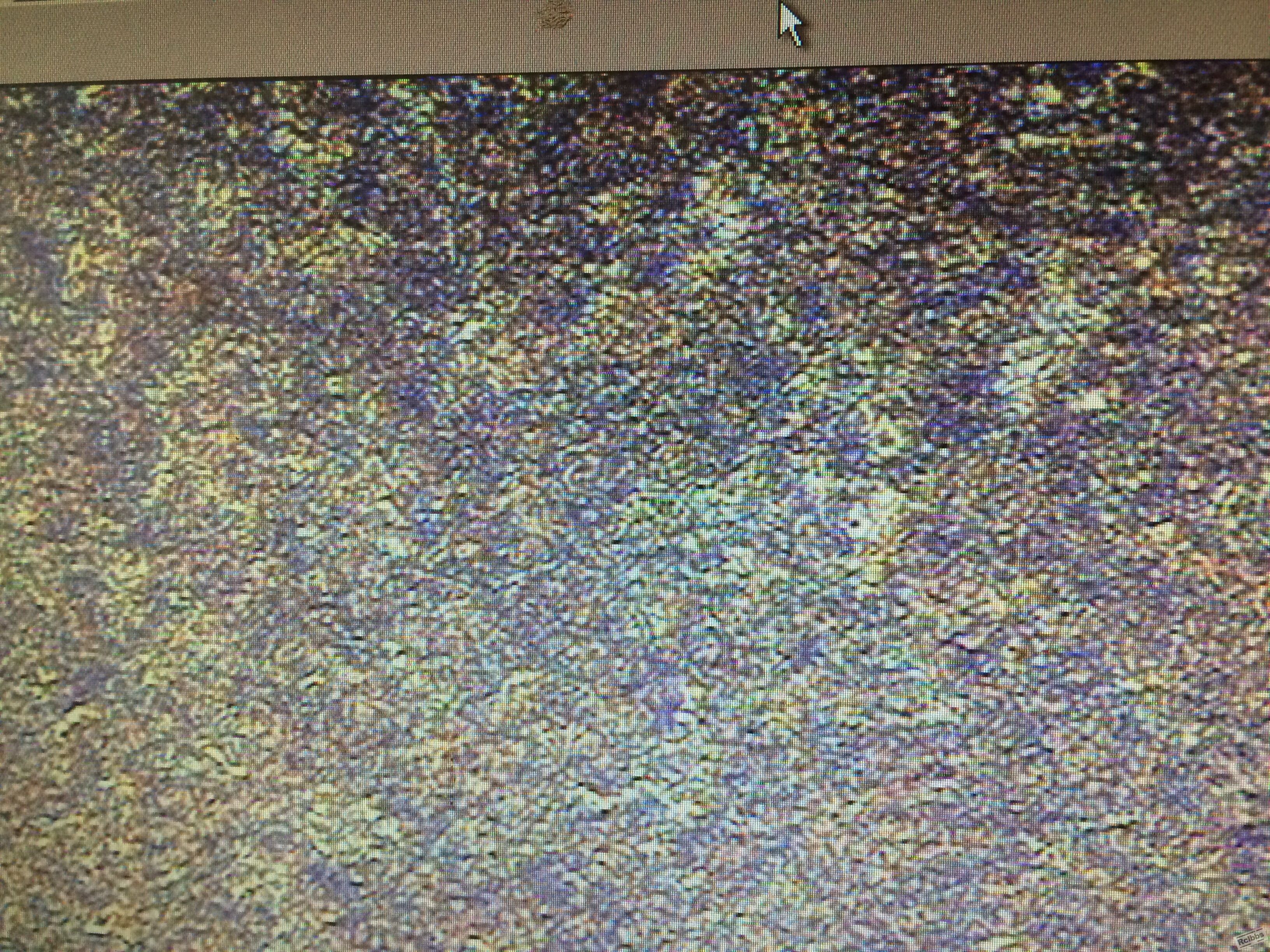

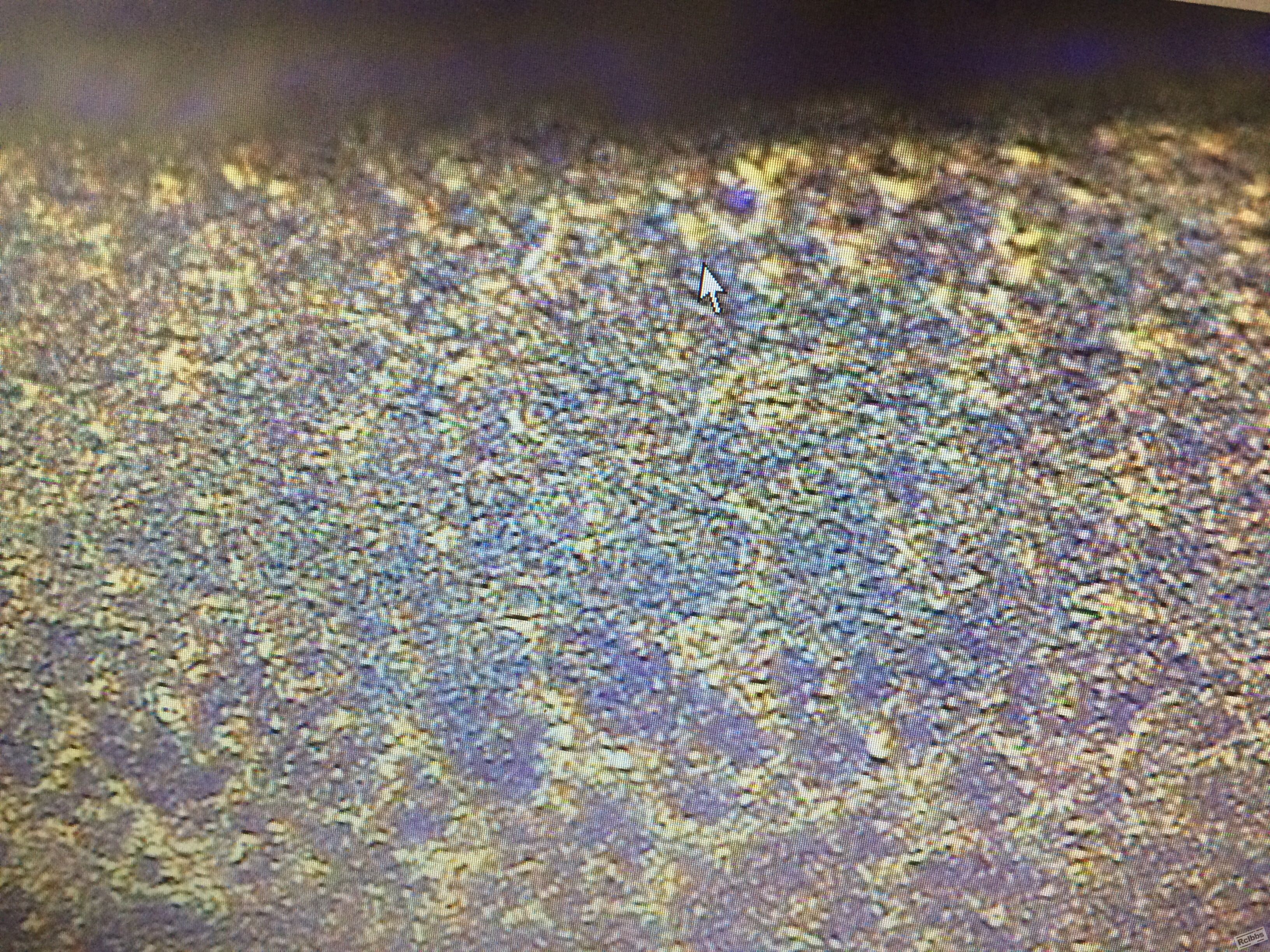

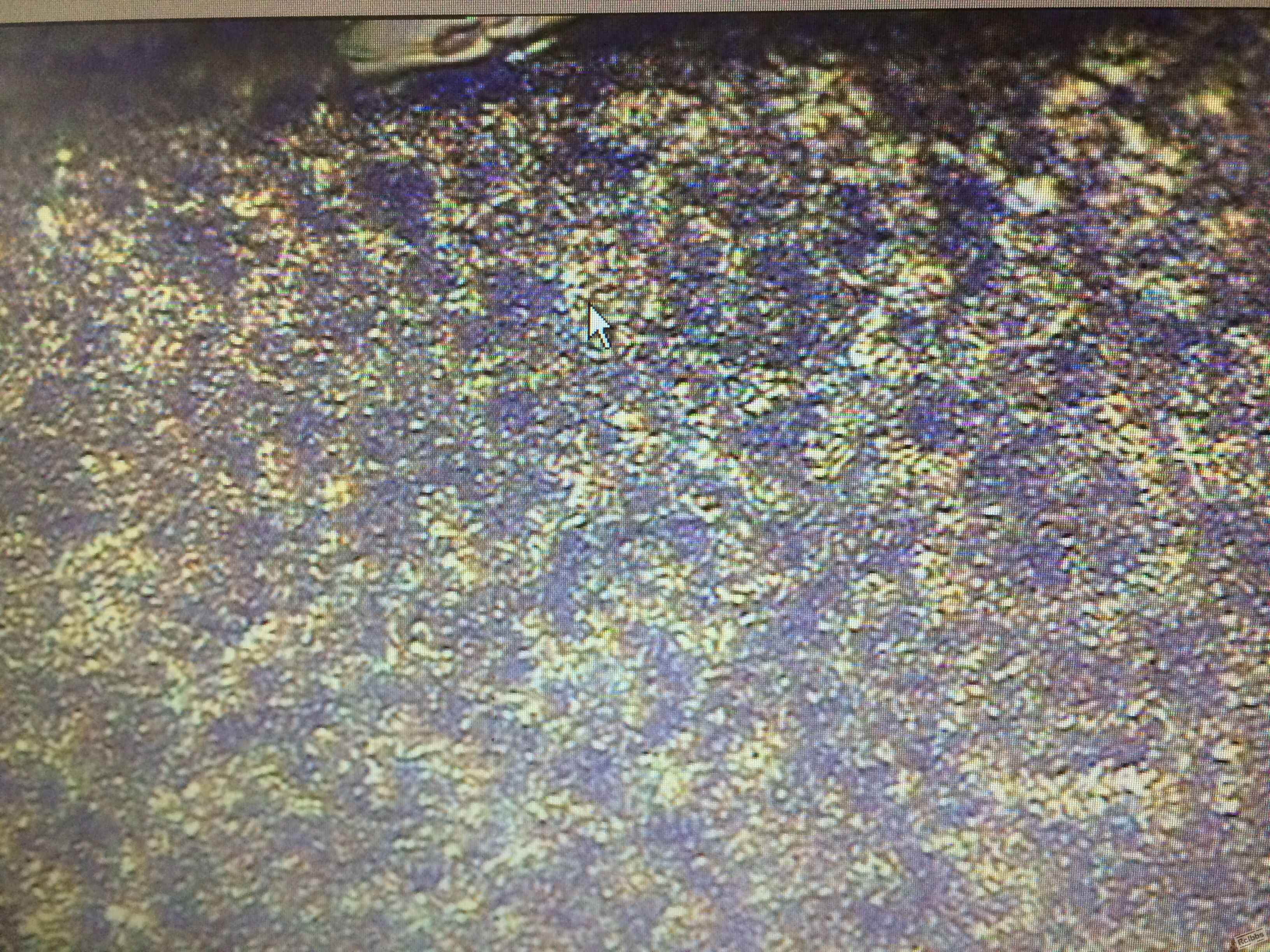

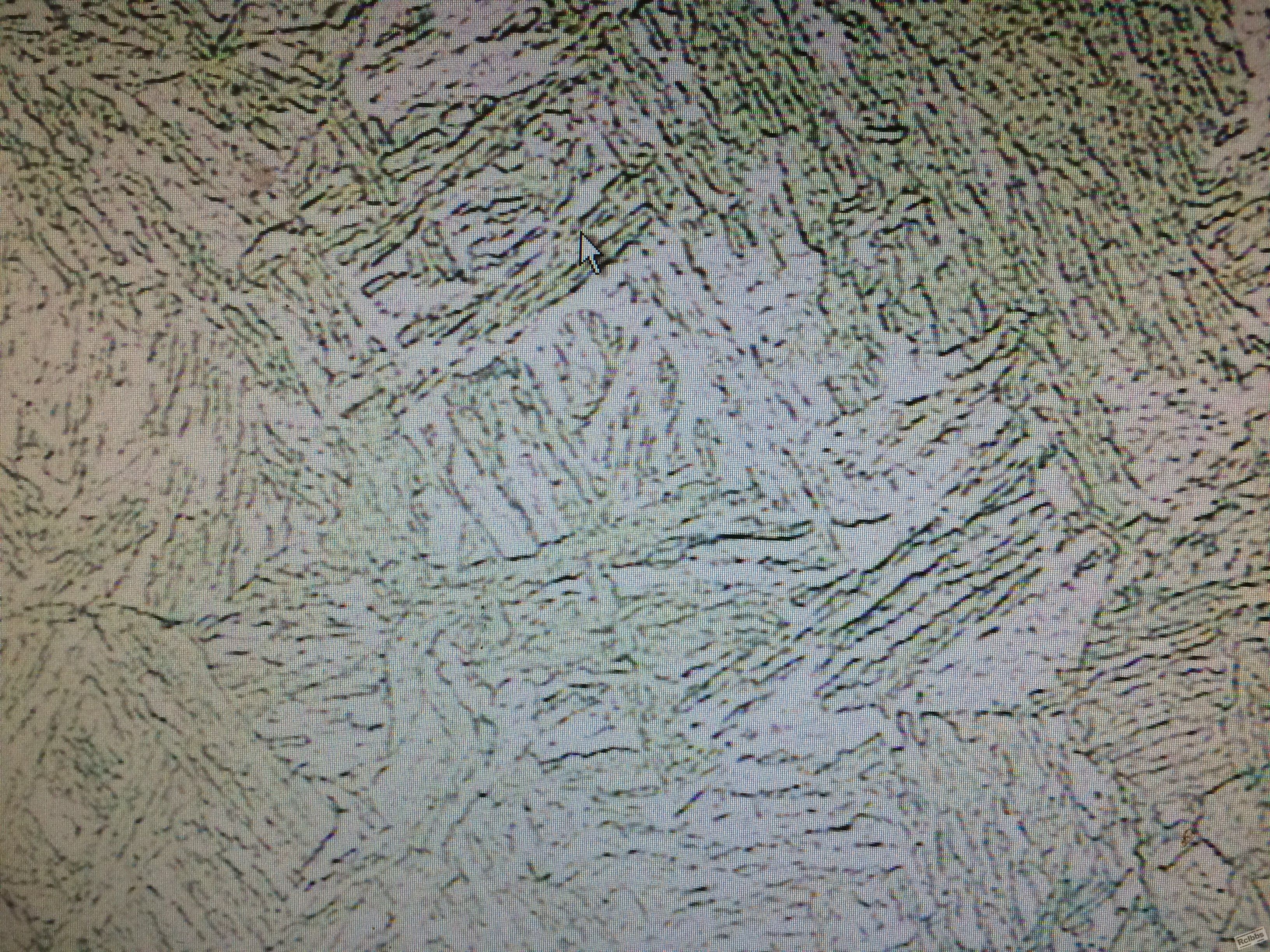

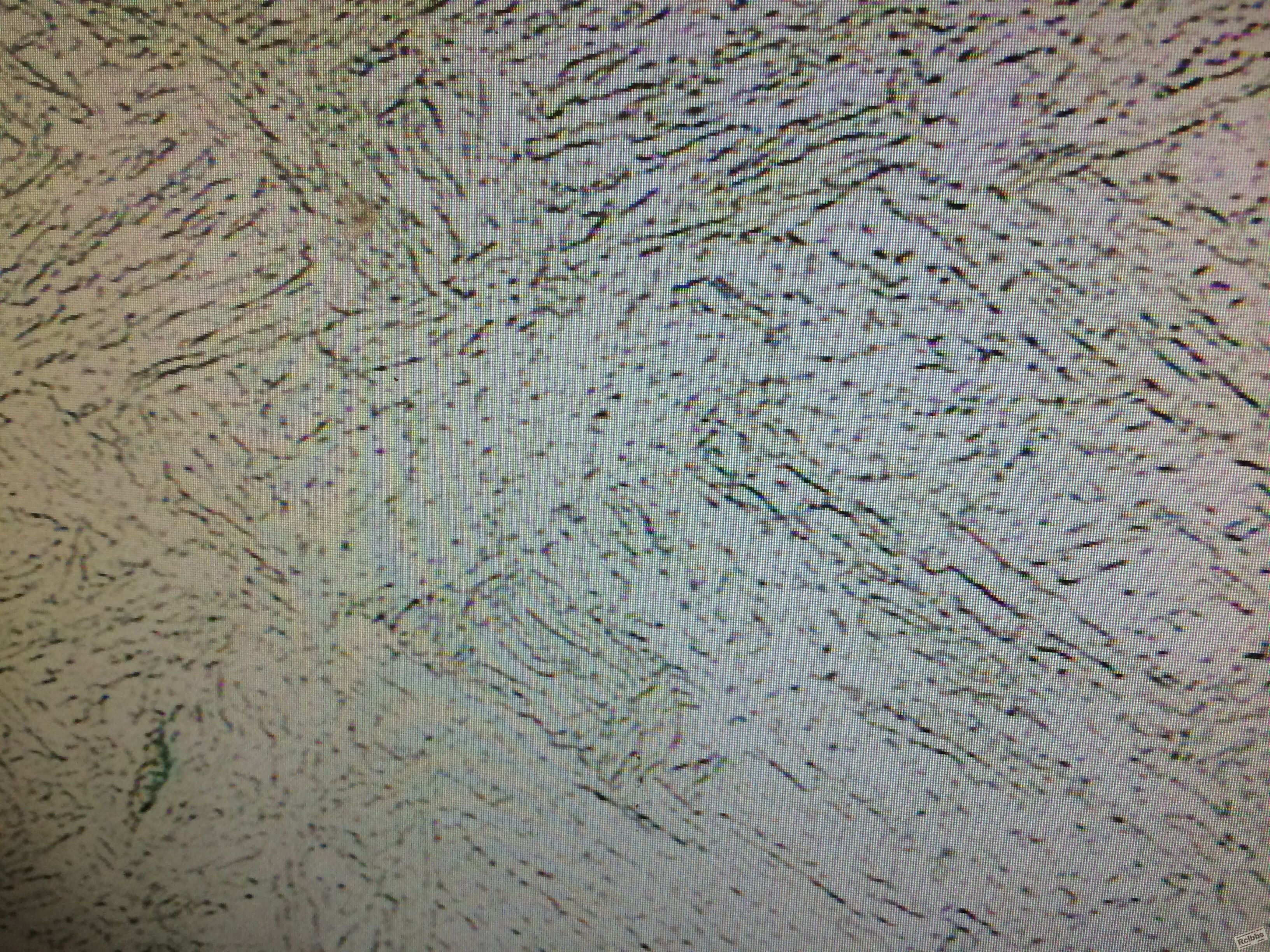

前三张表面，后两张心部！帮忙看下组织分析下原因。谢谢～

fengyonghe · 发表于 2015-5-17 16:57:51

冷速不够造成的

ygyuge22 · 发表于 2015-5-17 19:48:45

fengyonghe 发表于 2015-5-17 16:57
冷速不够造成的

可以告诉我表面和心部什么组织吗？硬度：表面50hrc，心部40hrc

fengyonghe · 发表于 2015-5-17 20:55:26

表面和心部都是贝氏体，但表面的转变温度较心部低，形态与心部不同。表面的组织也说明碳含量低。

chaijiadashao · 发表于 2015-5-17 21:20:43

心部怎么看出来贝氏体的？硬度判断的吗？

ygyuge22 · 发表于 2015-5-17 21:53:29

fengyonghe 发表于 2015-5-17 20:55
表面和心部都是贝氏体，但表面的转变温度较心部低，形态与心部不同。表面的组织也说明碳含量低。

表面有屈氏体没，怎样看出贝氏体的可以讲解一下吗？

fengyonghe · 发表于 2015-5-17 22:43:37

没看到屈氏体。奥氏体在中温转变区分解为具有方向性的条状铁素体和其上分布着岛状奥氏体。继续冷却后奥氏体转变为马氏体（再回火后成为回火马氏体）和残余奥氏体

ygyuge22 · 发表于 2015-5-17 22:51:40

那我这问题就是表面碳浓度不够造成的是吗？

leeyoung007 · 发表于 2015-5-19 14:34:01

ygyuge22 发表于 2015-5-17 22:51
那我这问题就是表面碳浓度不够造成的是吗？

应该是碳浓度不够的原因，表面组织没有表现出高碳的特征。拍照片的技术有改进的空间。

		自动登录	找回密码
密码			免费注册

[求助] 20crmnti渗碳表面硬度低，
