请大家帮忙找一下裂纹源

changxl · 发表于 2015-6-29 17:33:06

本帖最后由 changxl 于 2015-6-30 08:17 编辑

有一批螺母100件，45#，调质后加工了四十多件发现了三件有裂纹，大家帮忙看看裂纹源在哪？

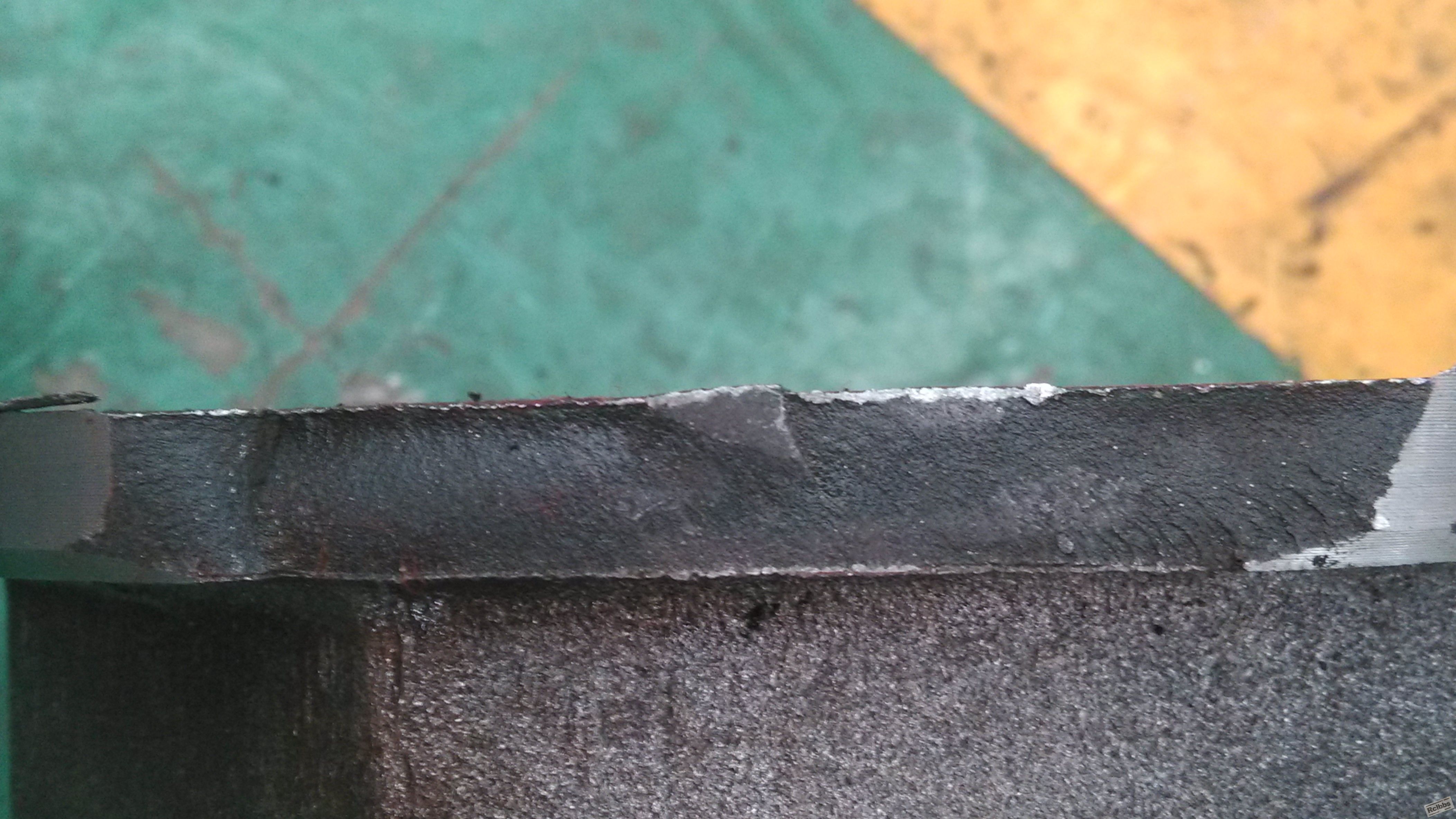

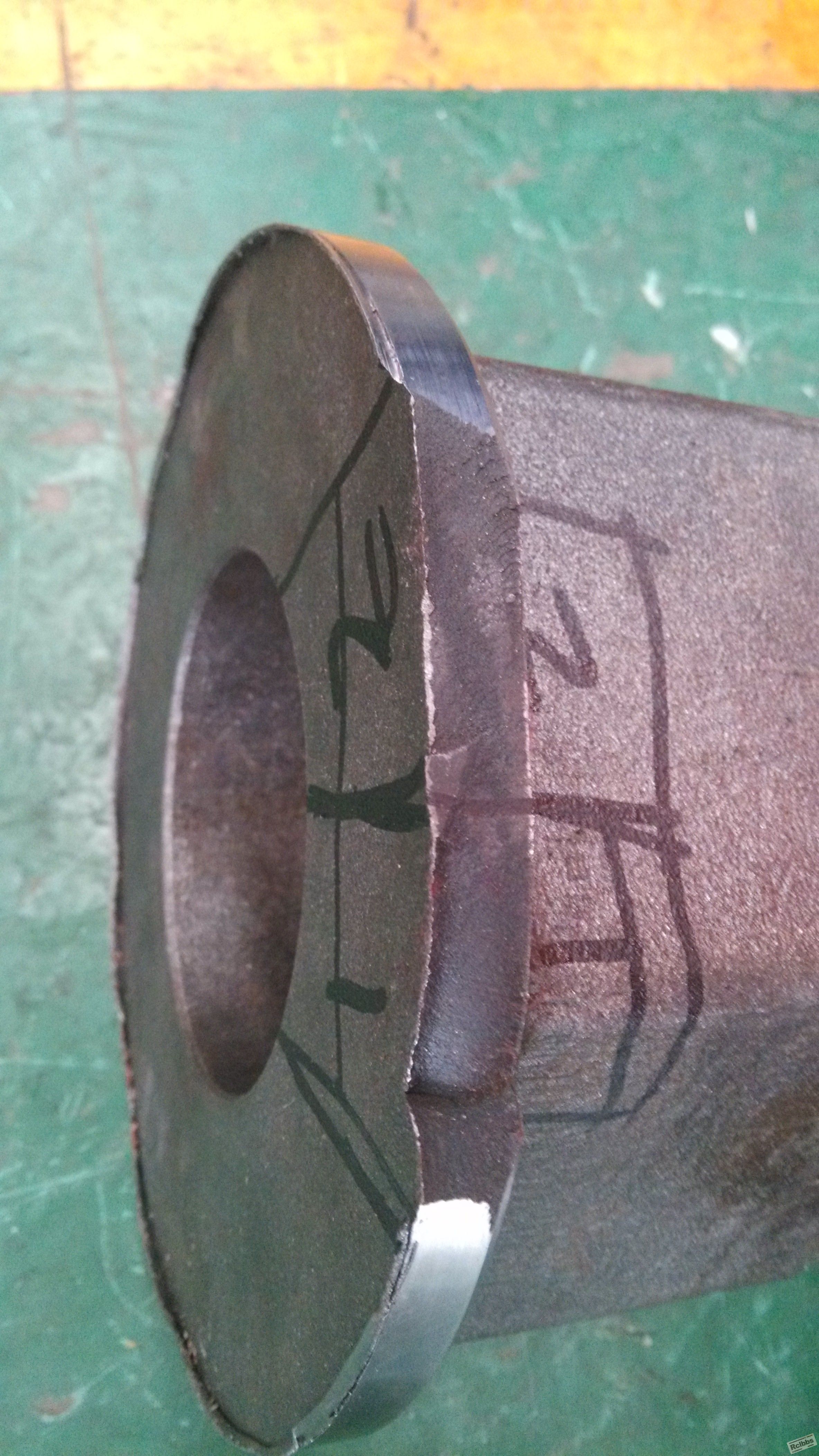

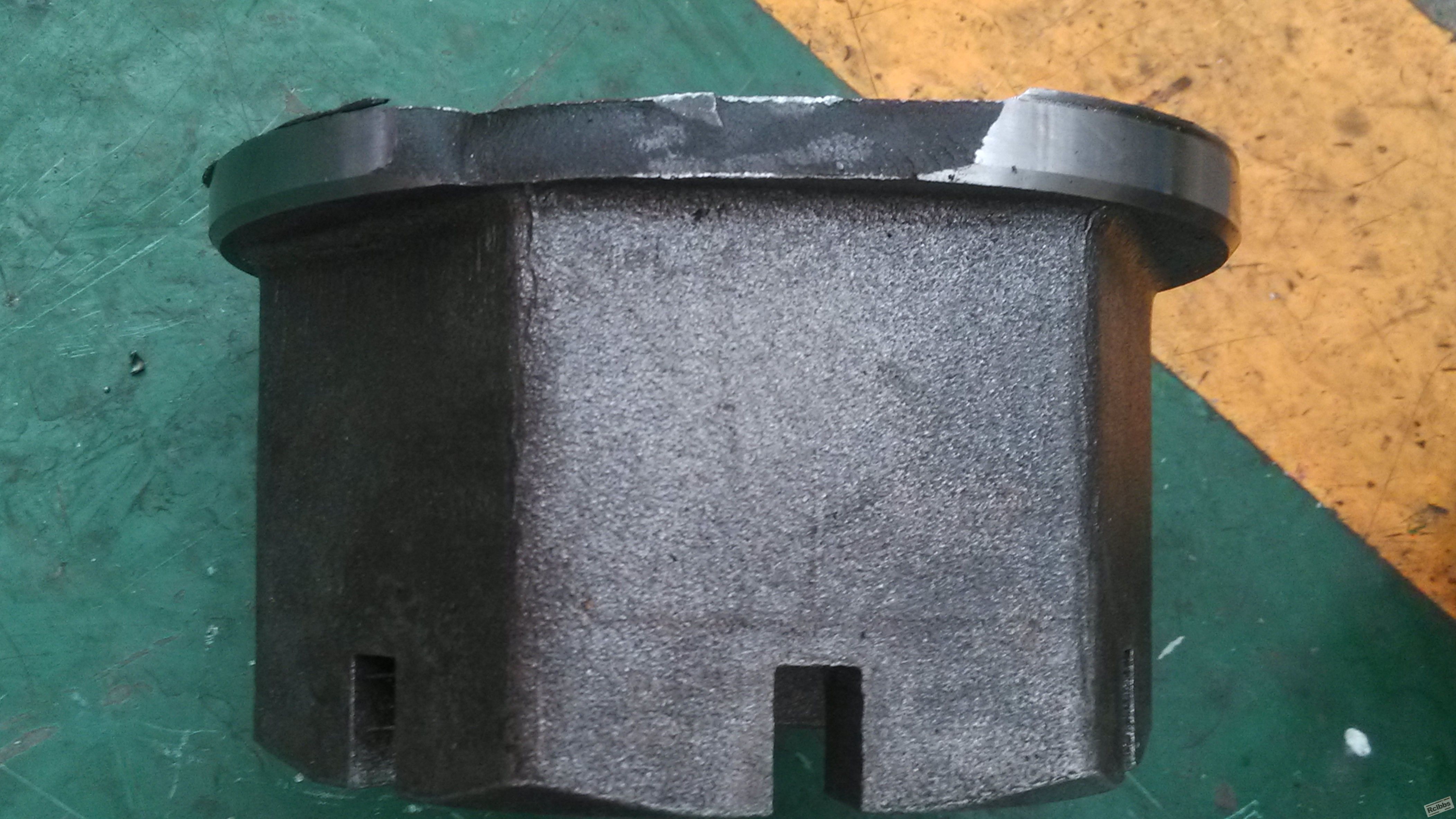

其中一件

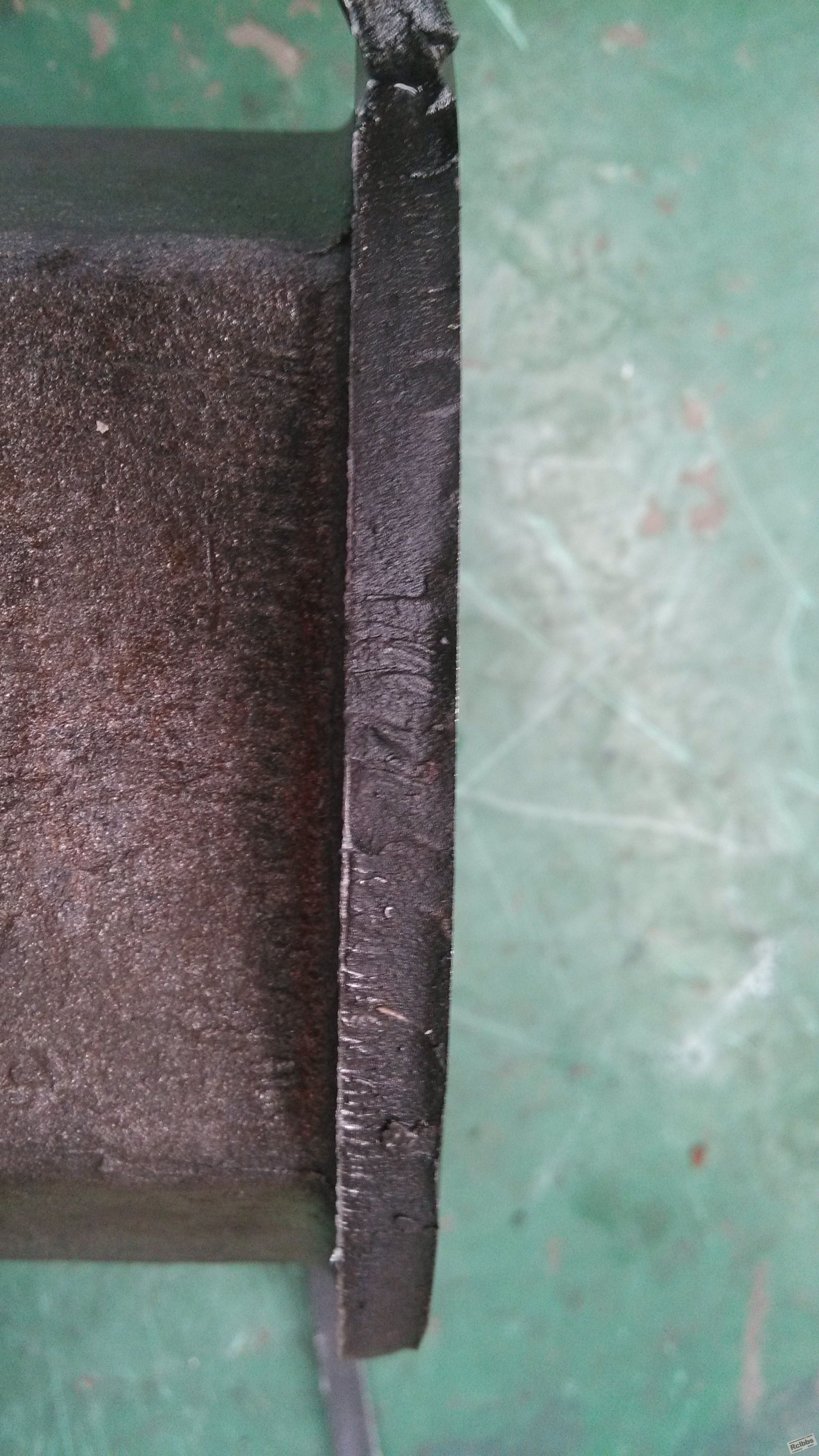

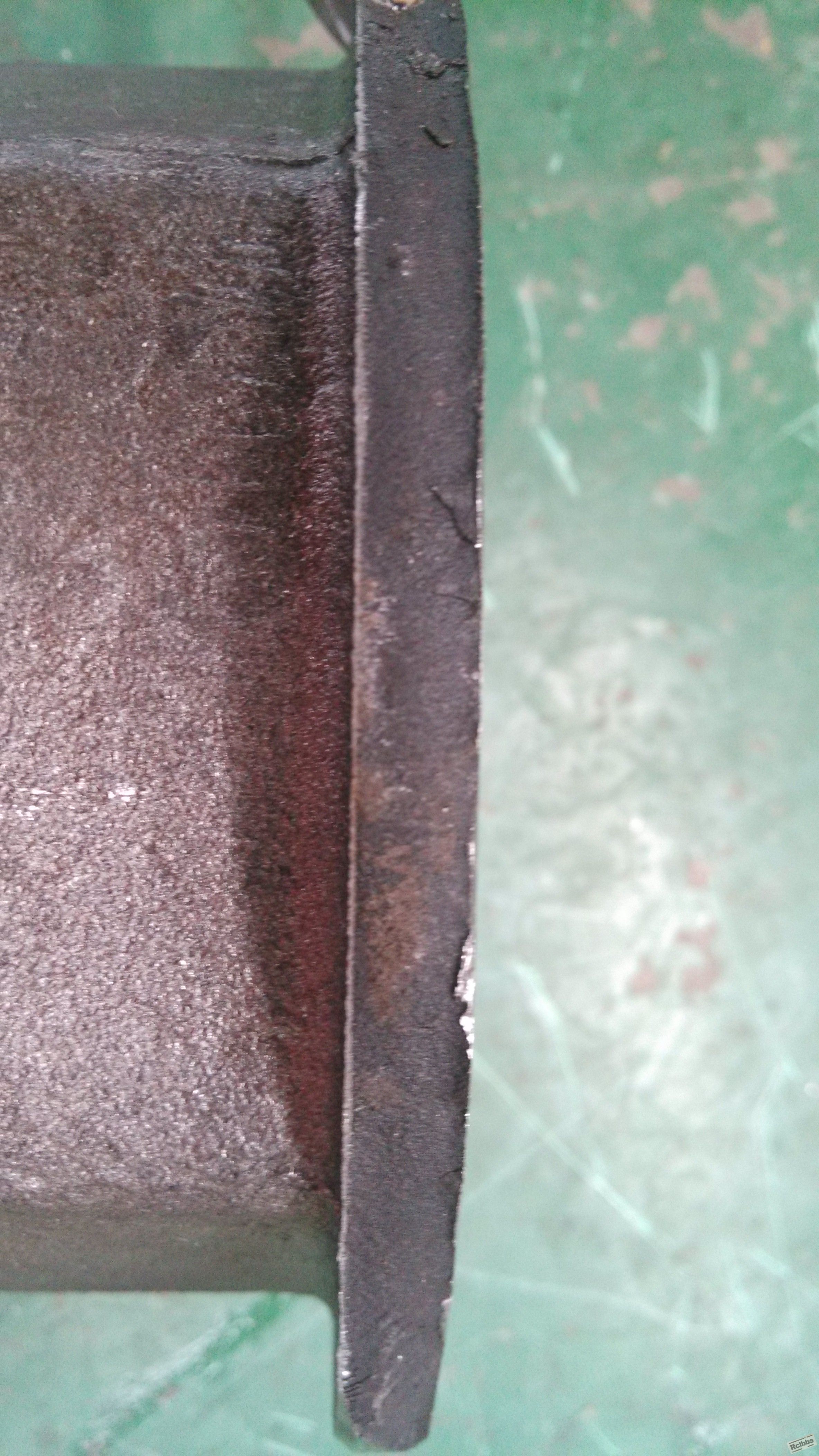

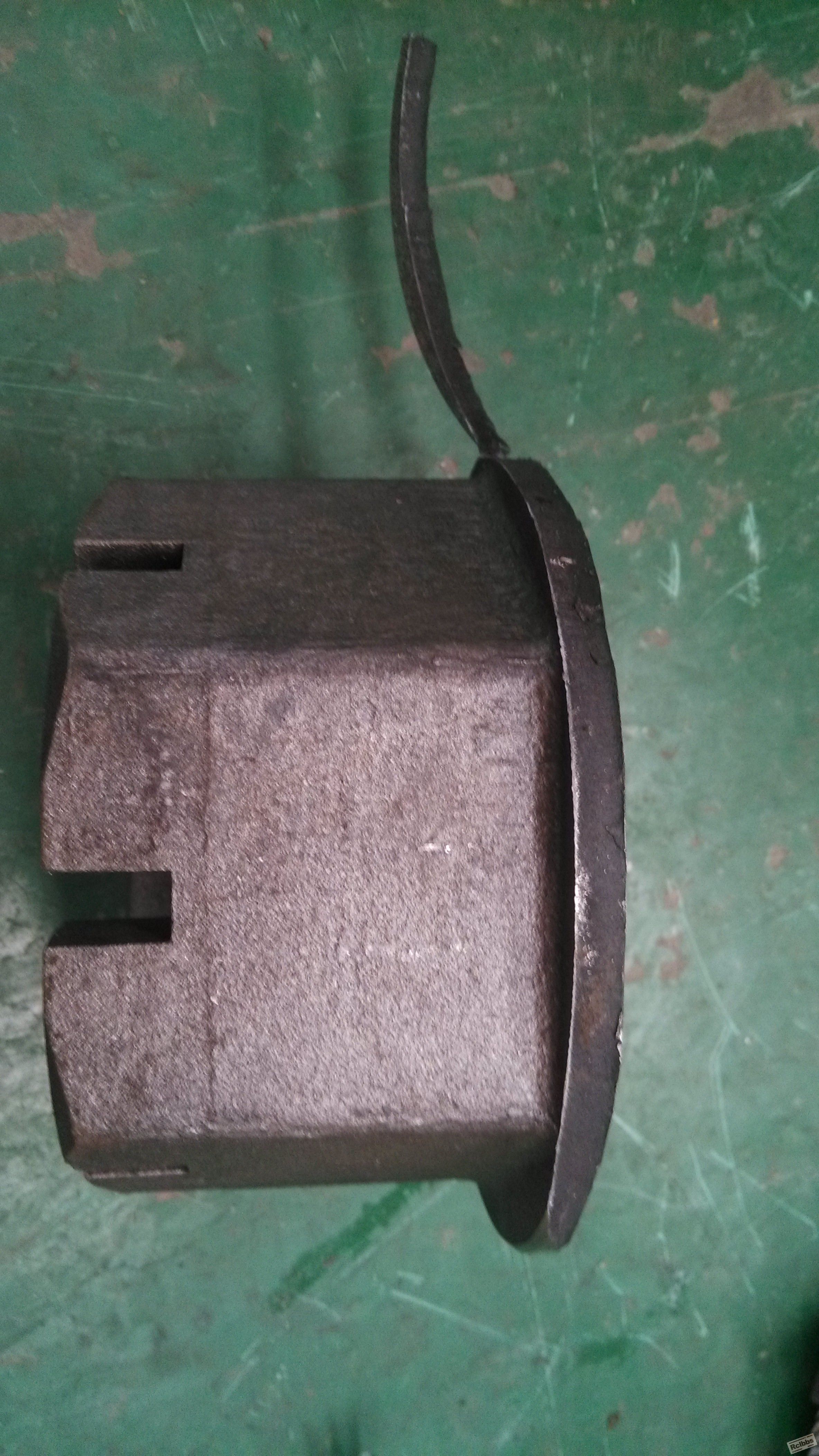

另一件

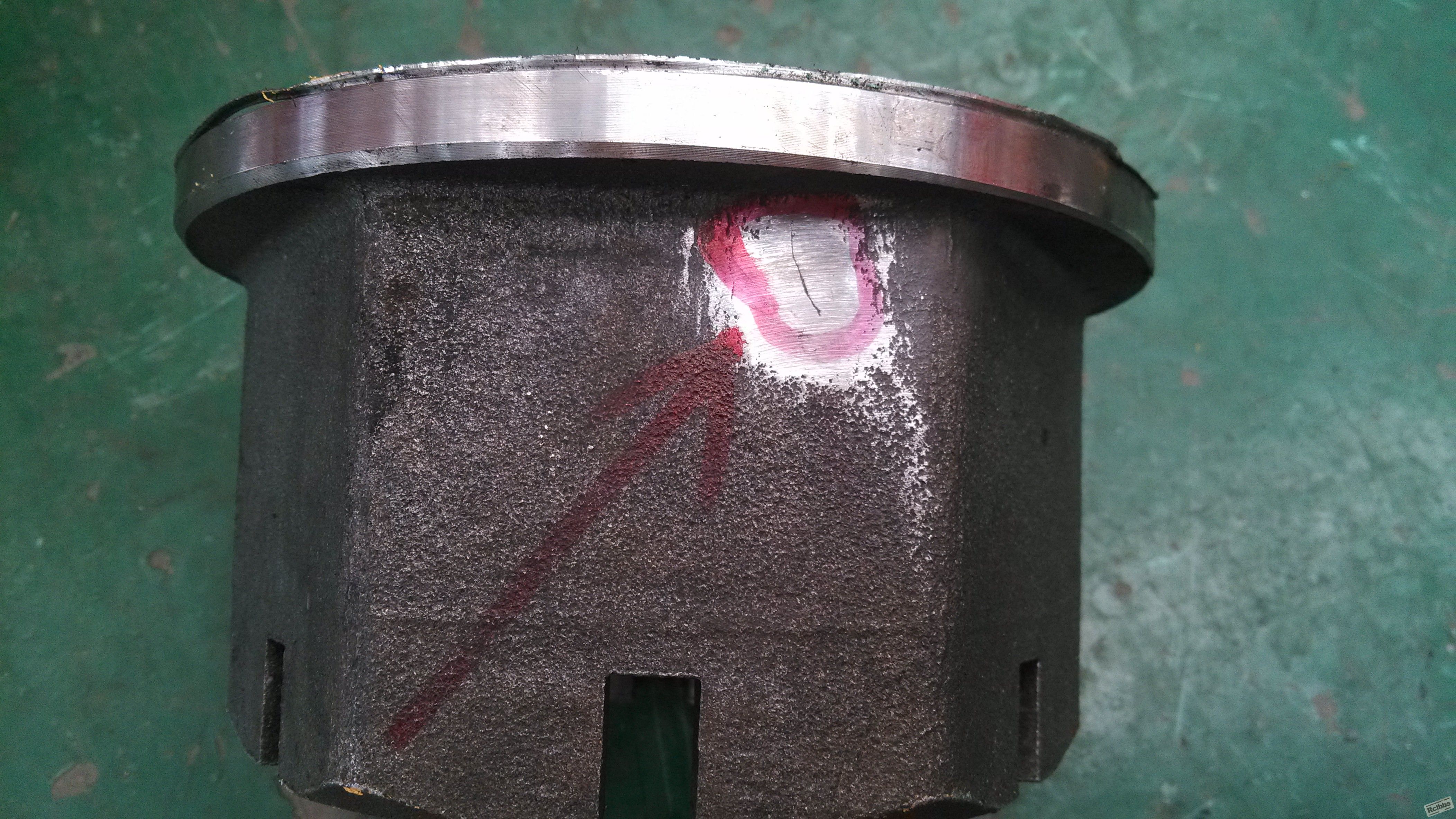

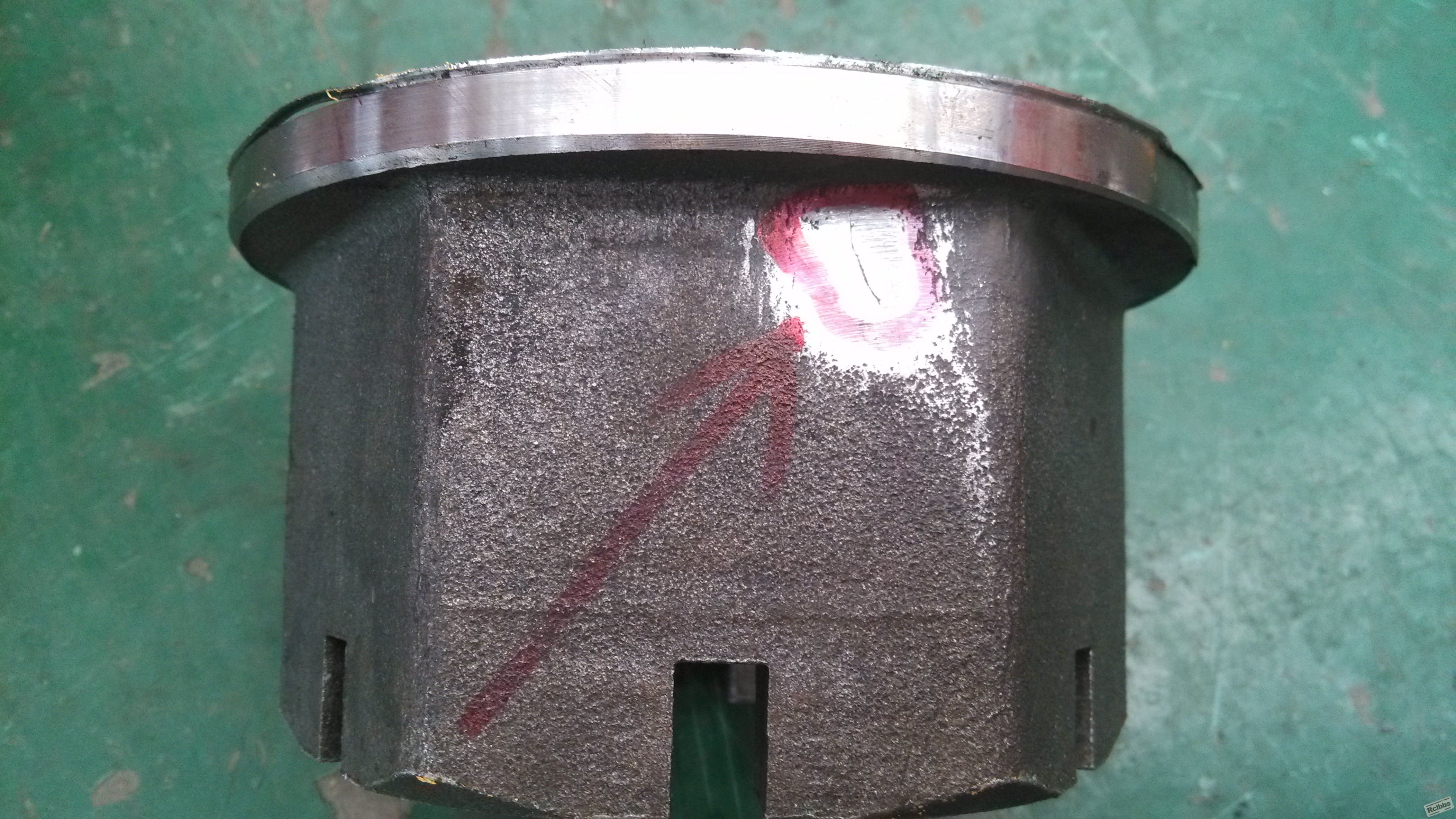

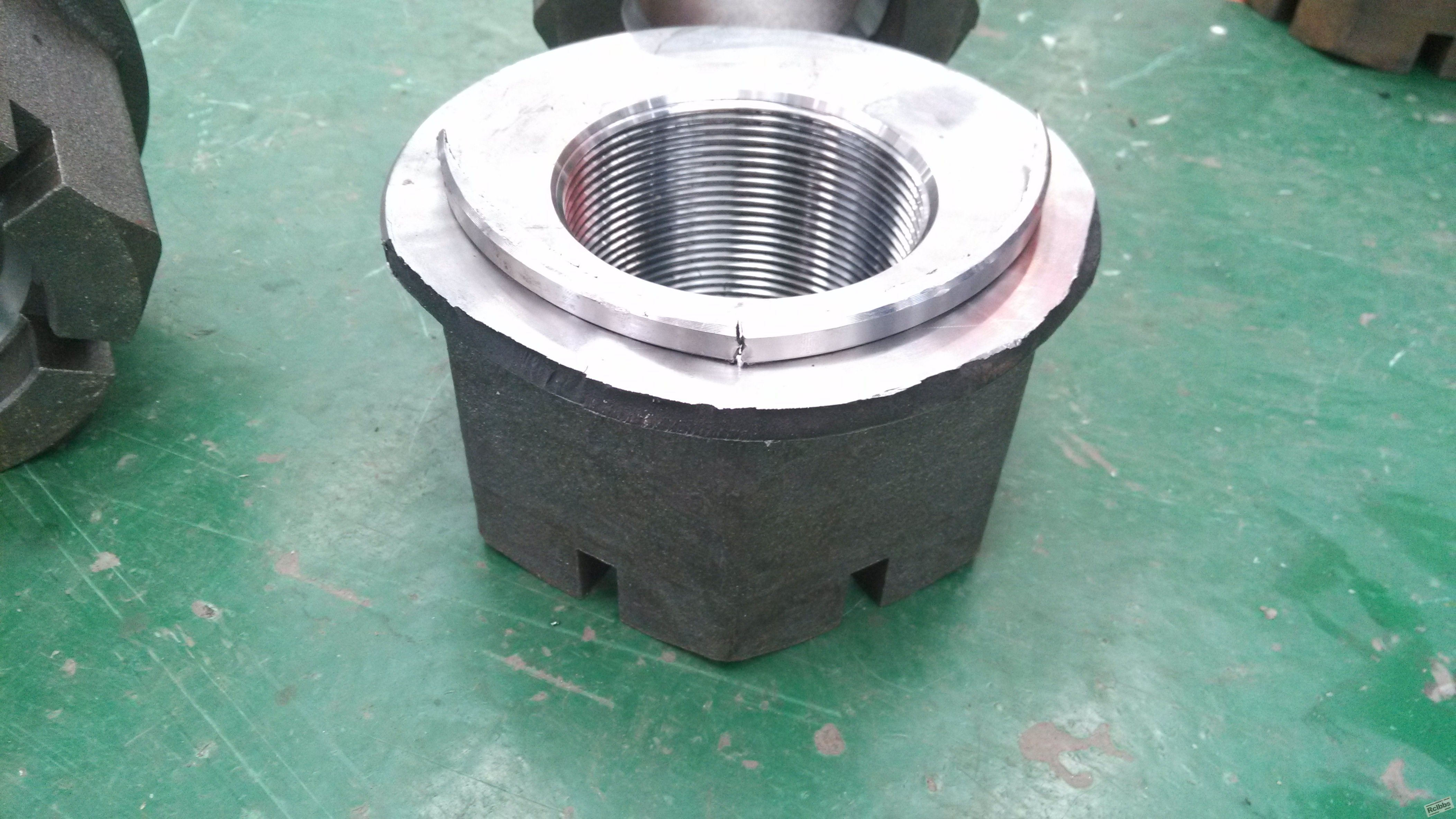

第三件

changxl · 发表于 2015-6-30 08:21:11

fengyonghe 发表于 2015-6-29 18:20
应该看下金相，可能与网状组织有关

准备做金相的。
第一件取样位置如第三张图所标
第二件断口较长，老师能帮忙看下裂纹源在哪吗？怎么取样？

fengyonghe · 发表于 2015-6-29 18:20:02

应该看下金相，可能与网状组织有关

fengyonghe · 发表于 2015-6-30 19:21:29

先看看裂纹与网状有无关系，网状的任何一点都可以作为裂纹源，宏观上就很难找到明确的裂纹源。

197971500 · 发表于 2015-6-30 21:11:25

第一件与第二件都是在挡边处裂掉，目视挡边厚度约7-8mm对于45钢来说正是易开裂尺寸，不排除淬火刷边开裂，可金相进一步确认。

changxl · 发表于 2015-7-1 08:34:13

197971500 发表于 2015-6-30 21:11
第一件与第二件都是在挡边处裂掉，目视挡边厚度约7-8mm对于45钢来说正是易开裂尺寸，不排除淬火刷边开裂， ...

好的，已送去取样。什么是淬火刷边裂纹？与边廓表面裂纹是不是一类？

changxl · 发表于 2015-7-1 17:42:51

fengyonghe 发表于 2015-6-30 19:21
先看看裂纹与网状有无关系，网状的任何一点都可以作为裂纹源，宏观上就很难找到明确的裂纹源。

网状组织指网状碳化物还是网状铁素体+铁素体周围的屈氏体组织？
金相做出来了由于厚度不同导致冷速不均组织不均匀

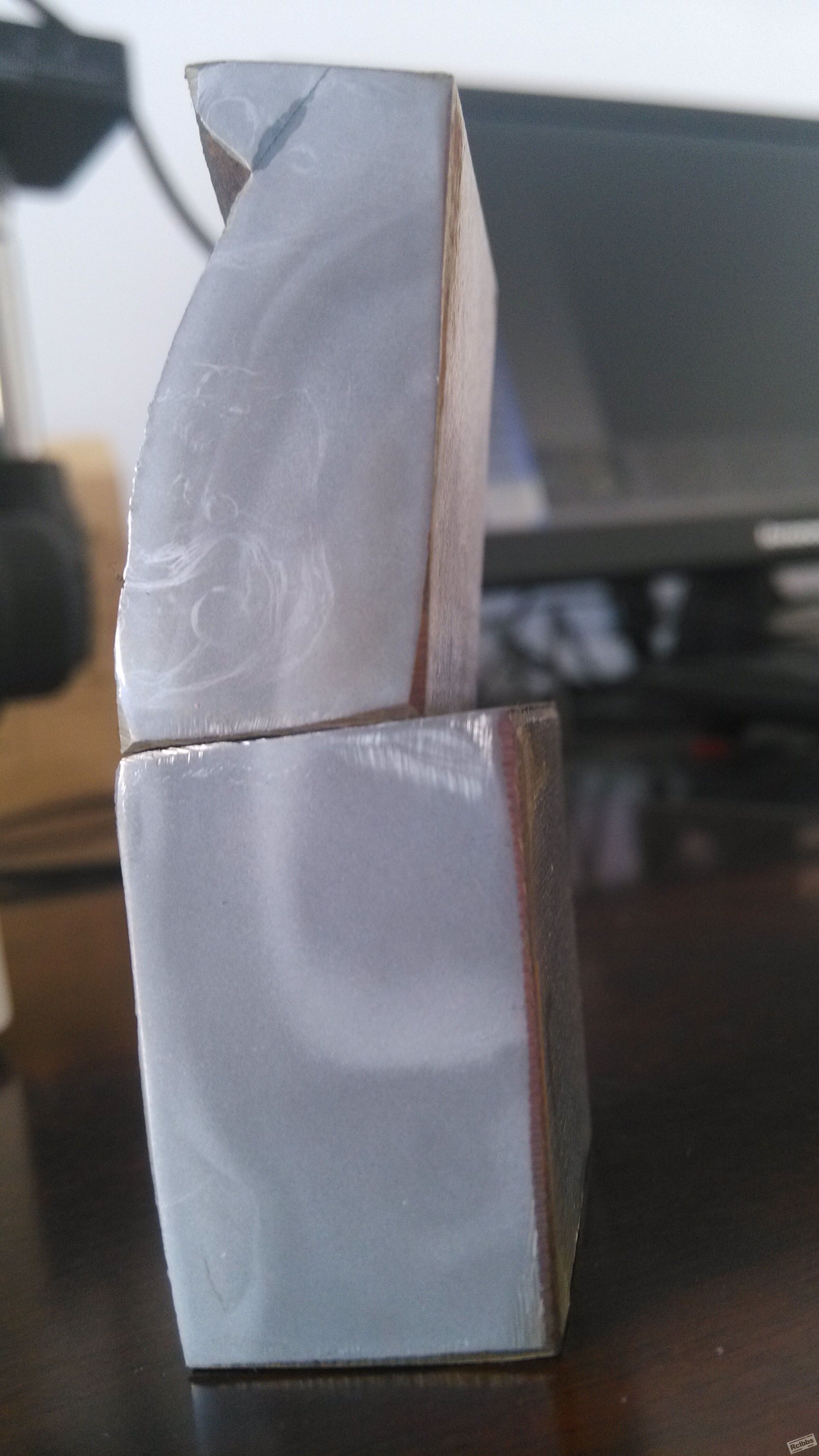

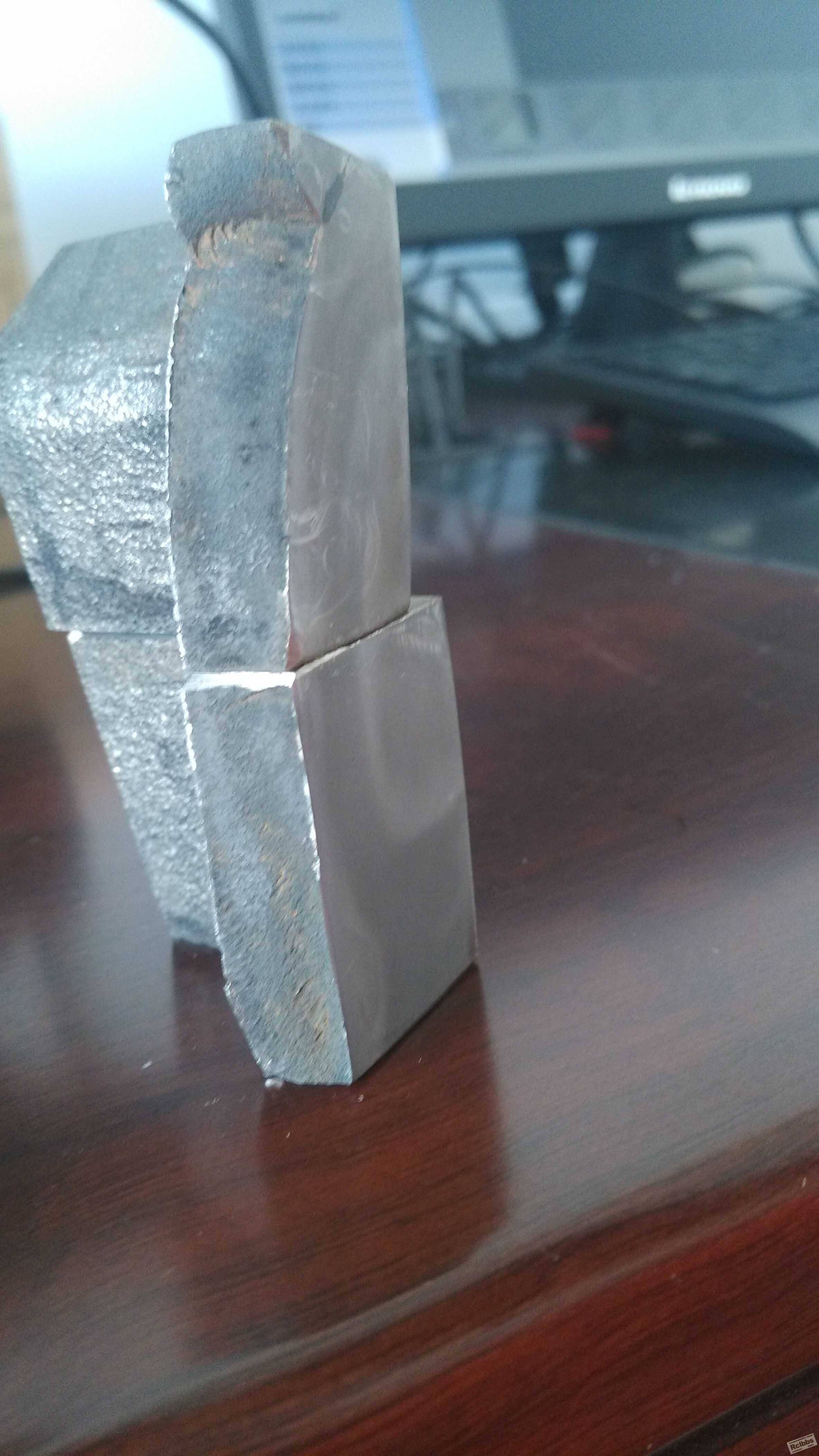

先上个宏观金相照片

由于组织不同腐蚀出来深浅不同
金相图片明天上传

changxl · 发表于 2015-7-2 10:27:03

本帖最后由 changxl 于 2015-7-2 10:33 编辑

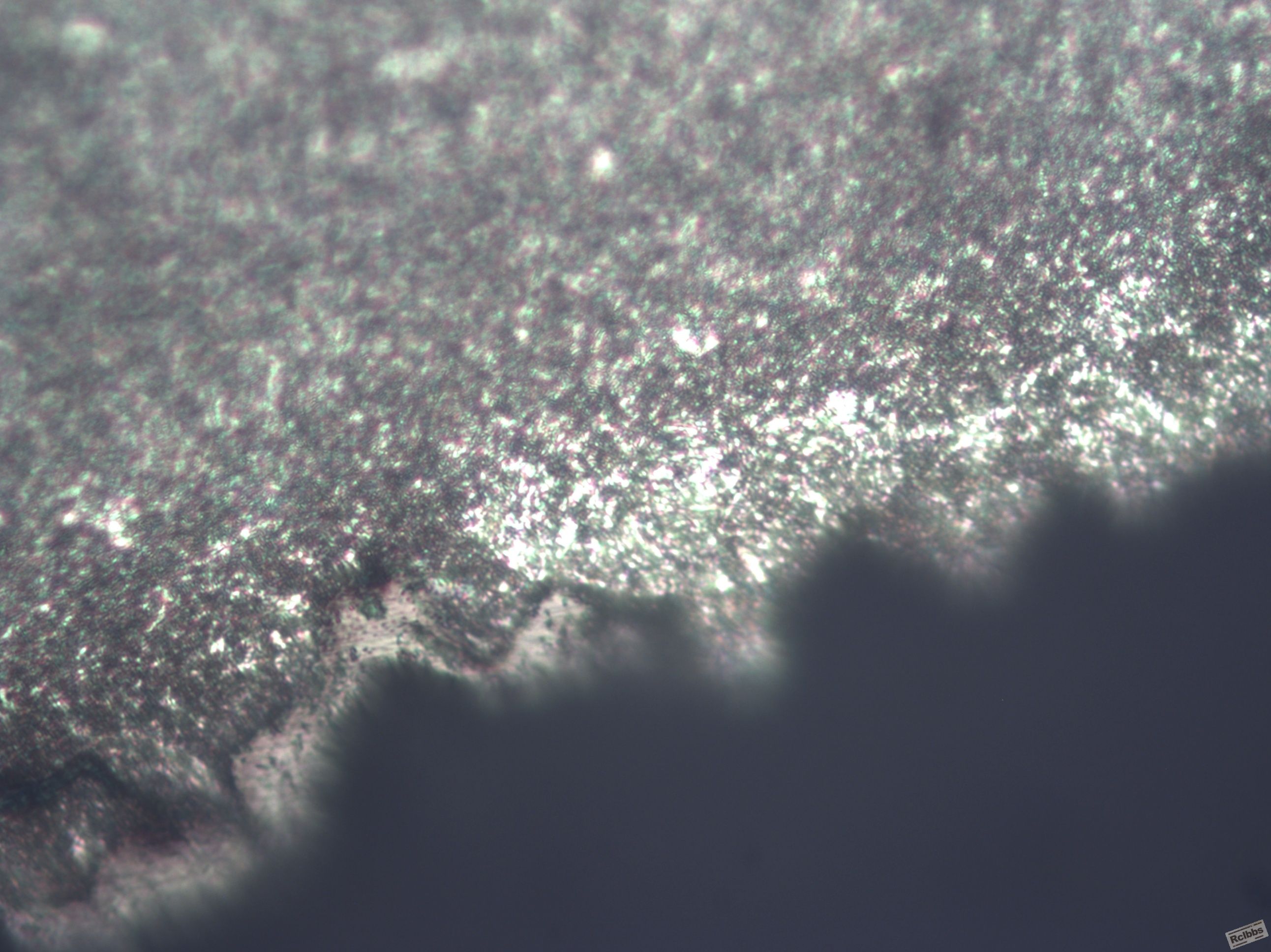

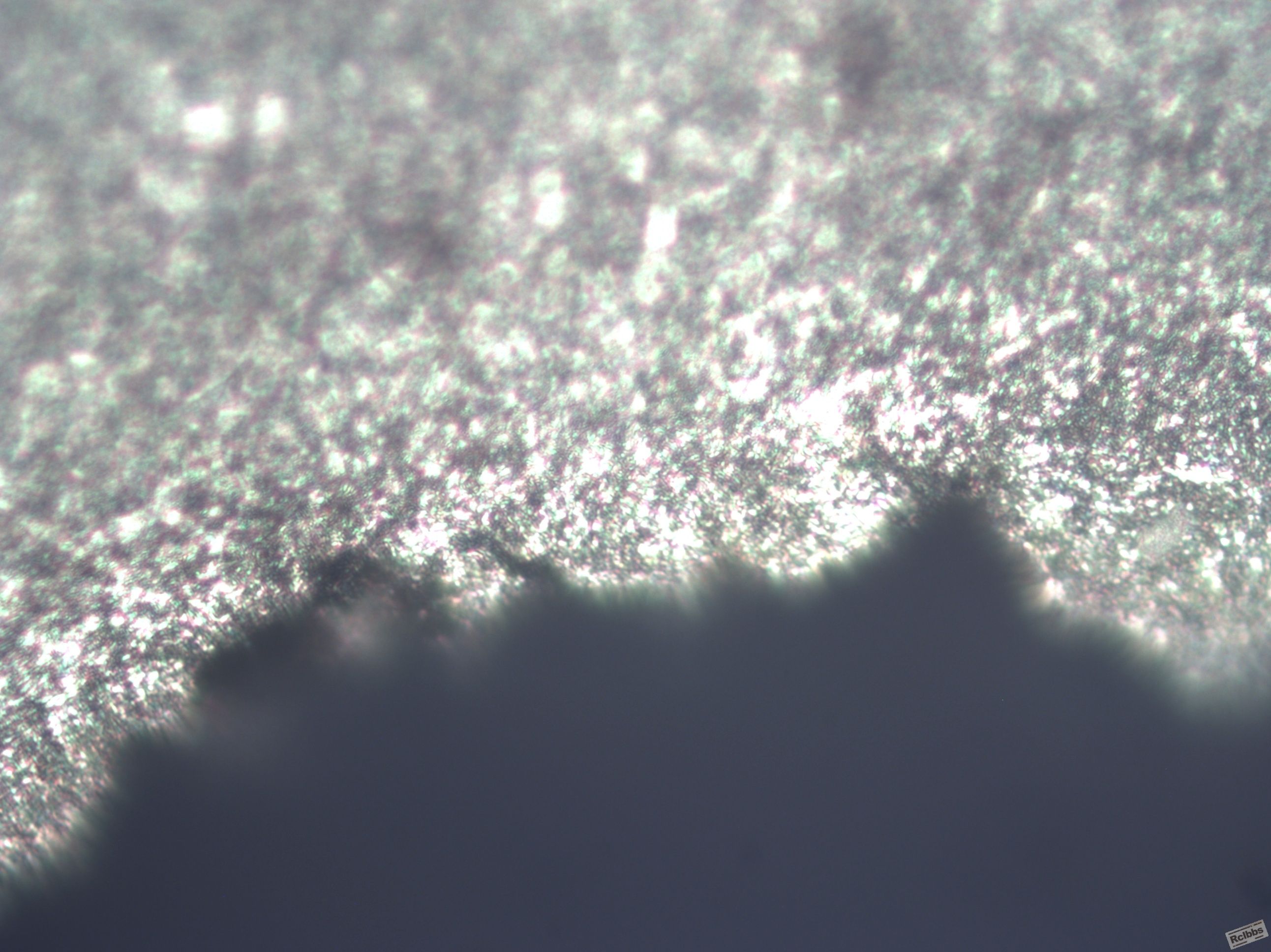

裂纹边缘500X

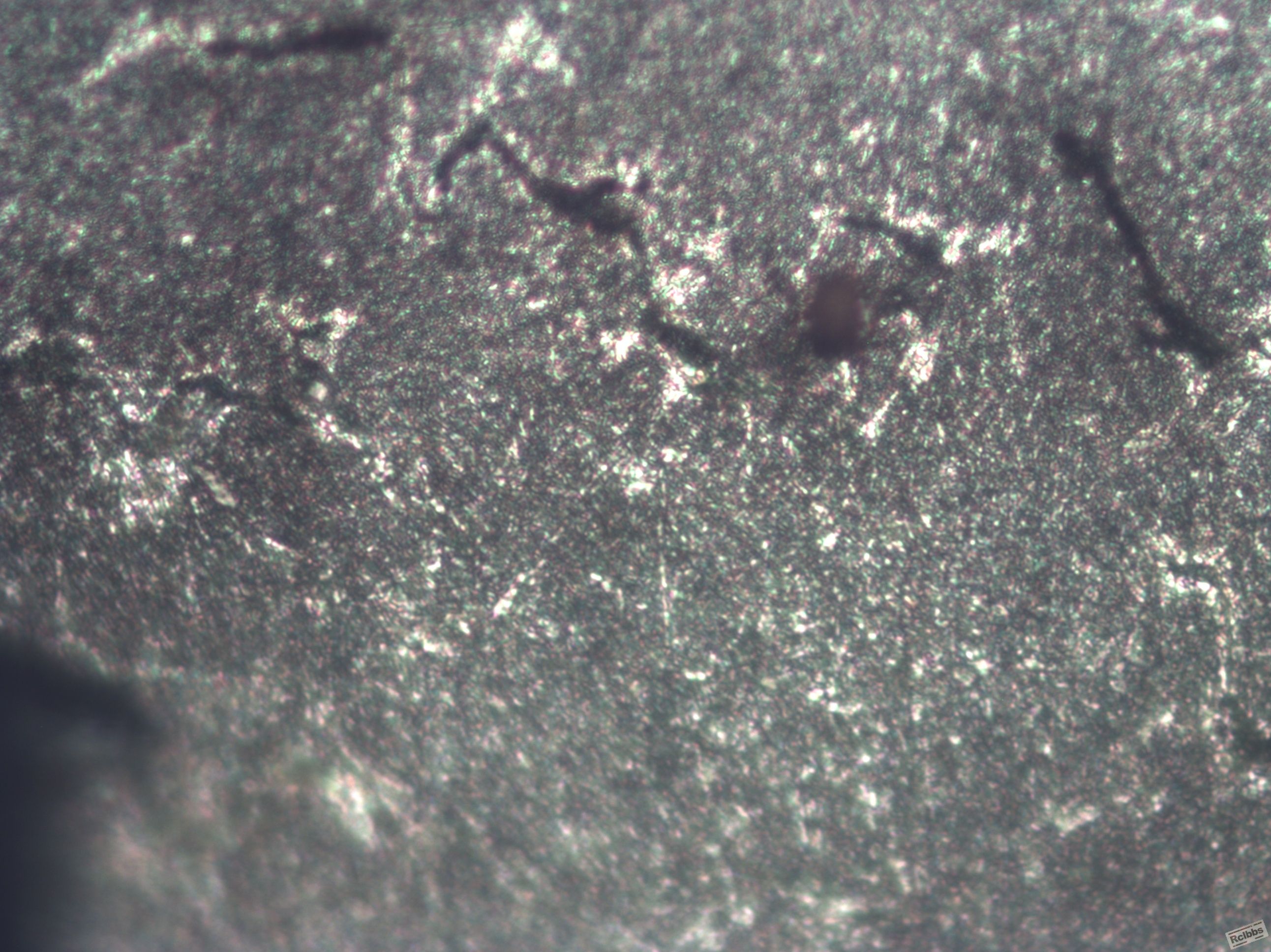

边缘附近微裂纹500X

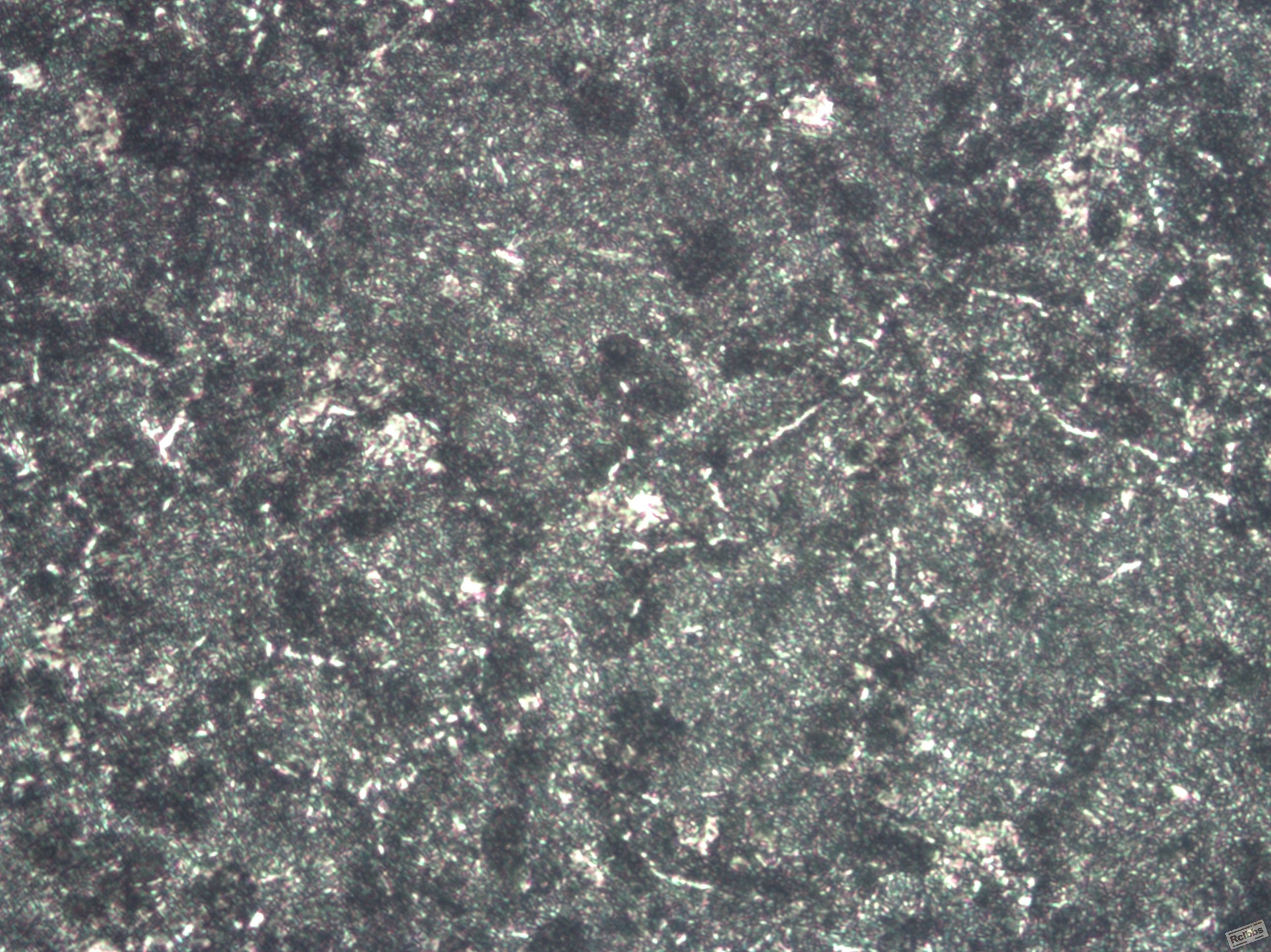

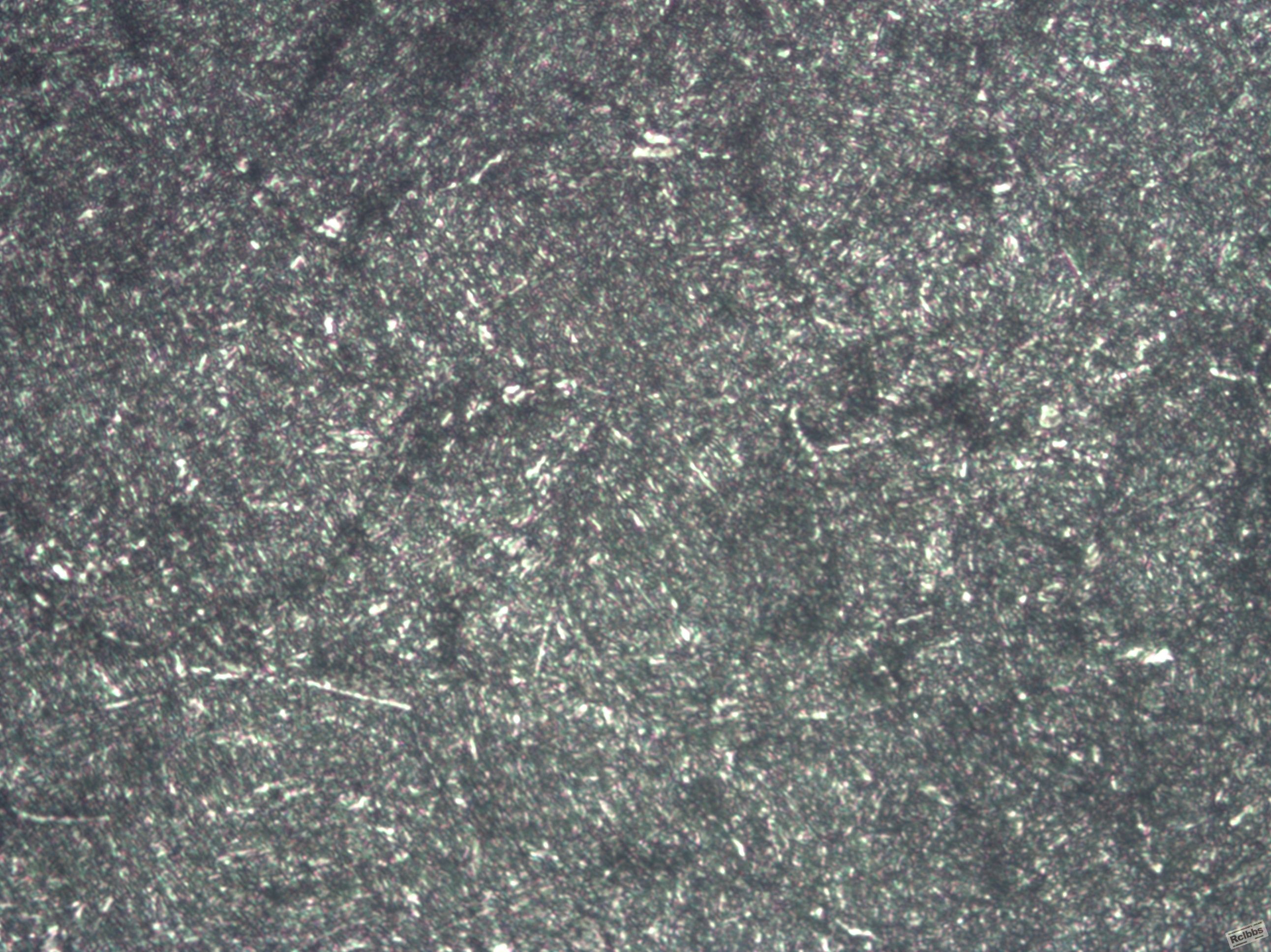

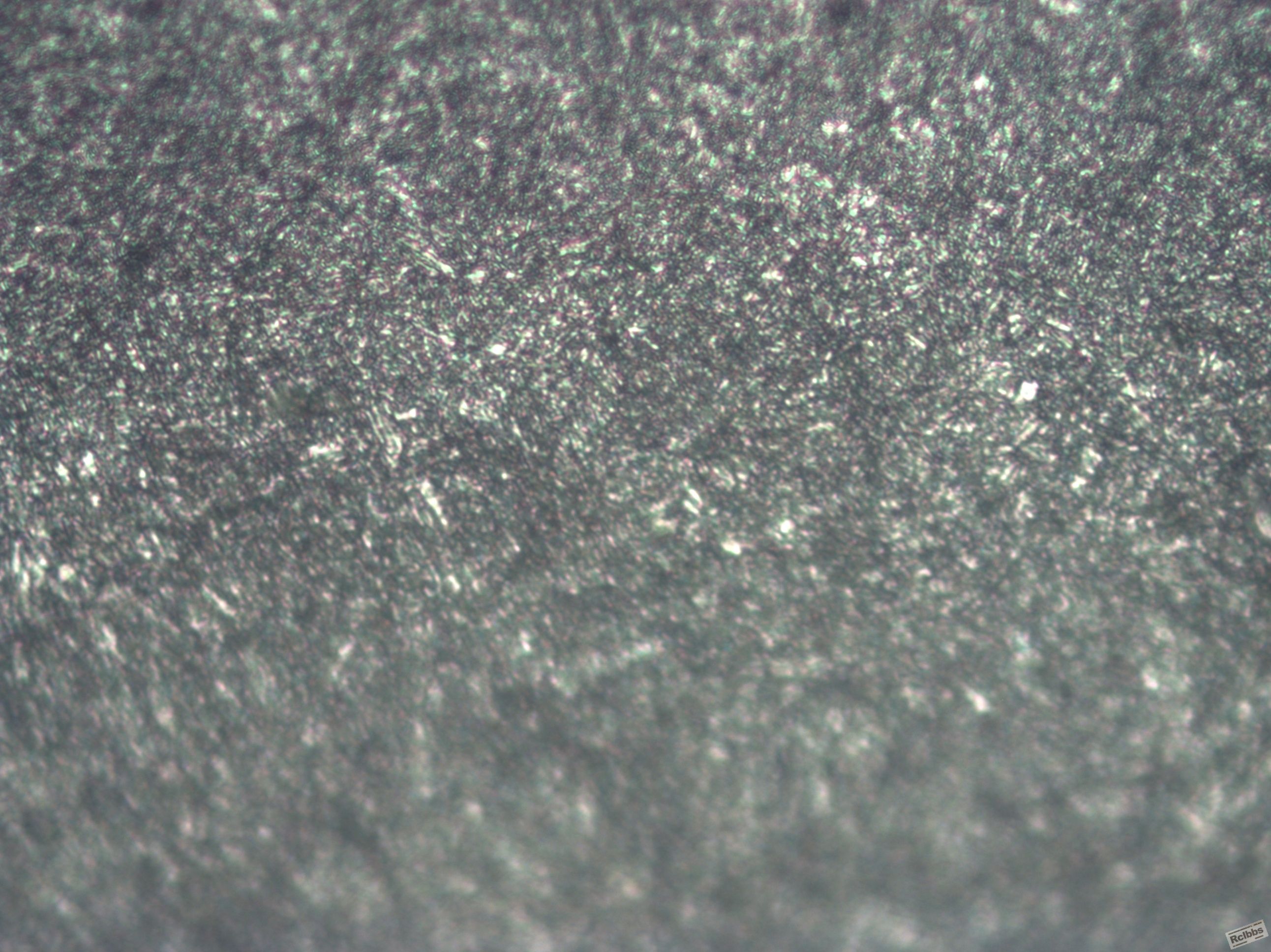

由表及里金相组织500X

由金相推测可能由于淬火冷却不均，组织应力引起的裂纹

竹林风 · 发表于 2015-7-4 08:39:30

淬火开裂的话和你零件六角平面和法兰边的过渡圆弧大小和表面脱碳有关

changxl · 发表于 2015-7-4 09:24:23

竹林风发表于 2015-7-4 08:39
淬火开裂的话和你零件六角平面和法兰边的过渡圆弧大小和表面脱碳有关

法兰和六角平面上的裂纹都与过度圆角和表面脱碳有关吗？
法兰端面调质后经过了车削（2mm左右），金相未发现脱碳
六角平面处没有看金相，不知是否存在脱碳。

fengyonghe · 发表于 2015-7-5 18:31:36

本帖最后由 fengyonghe 于 2015-7-5 18:32 编辑

changxl 发表于 2015-7-2 10:27
裂纹边缘500X

这些图片的调质工艺得到的组织都是网状铁素体+屈氏体+贝氏体，淬火工序没有得到马氏体。

ssssdddd · 发表于 2015-7-5 22:33:08

45#钢调质后正常组织应是回火索氏体.

oliver · 发表于 2015-7-8 15:55:52

你的螺母尺寸多大？毛胚是热锻还是冷镦？

changxl · 发表于 2015-7-8 16:26:56

oliver 发表于 2015-7-8 15:55
你的螺母尺寸多大？毛胚是热锻还是冷镦？

挡边外圆168，厚度8；六角面对角136；内圆85，挡边和六角面过度圆角R3。毛坯经过热锻。

changxl · 发表于 2015-7-8 16:30:32

fengyonghe 发表于 2015-7-5 18:31
这些图片的调质工艺得到的组织都是网状铁素体+屈氏体+贝氏体，淬火工序没有得到马氏体。 ...

都是贝氏体吗？表面的不是回火索氏体吗？

changxl · 发表于 2015-7-8 16:41:23

fengyonghe 发表于 2015-7-5 18:31
这些图片的调质工艺得到的组织都是网状铁素体+屈氏体+贝氏体，淬火工序没有得到马氏体。 ...

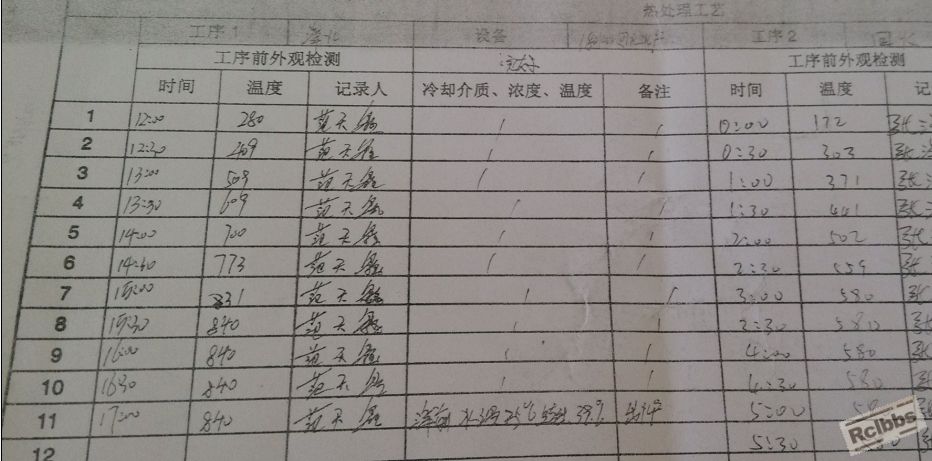

调质工艺

oliver · 发表于 2015-7-8 16:57:20

感觉开裂与8楼第3，4张照片中的裂纹有关。
是不是原材料存在缺陷，或终锻温度过低（边缘冷却较快）？

changxl · 发表于 2015-7-8 17:14:24

oliver 发表于 2015-7-8 16:57
感觉开裂与8楼第3，4张照片中的裂纹有关。
是不是原材料存在缺陷，或终锻温度过低（边缘冷却较快）？

老师，我对锻造缺陷不是很熟，3、4张图裂纹形态可判断是锻造缺陷吗？因为锻造是外协厂做的，具体参数未知。

tanxiang1985 · 发表于 2015-7-13 21:11:33

你这很可能是锻造裂纹，

tanxiang1985 · 发表于 2015-7-13 21:14:05

8楼的裂纹图片倍数要再大点最好，是否上面有氧化色，要么是材料的缺陷，要么是锻造问题
