请教一下，一个工件两种硬度

wlm123321 · 发表于 2015-7-30 09:17:57

本帖最后由 wlm123321 于 2015-8-4 20:54 编辑

工件尺寸：φ30mm。长度90mm，硬度要求一半硬度HRC52,一半硬度要求HRC42

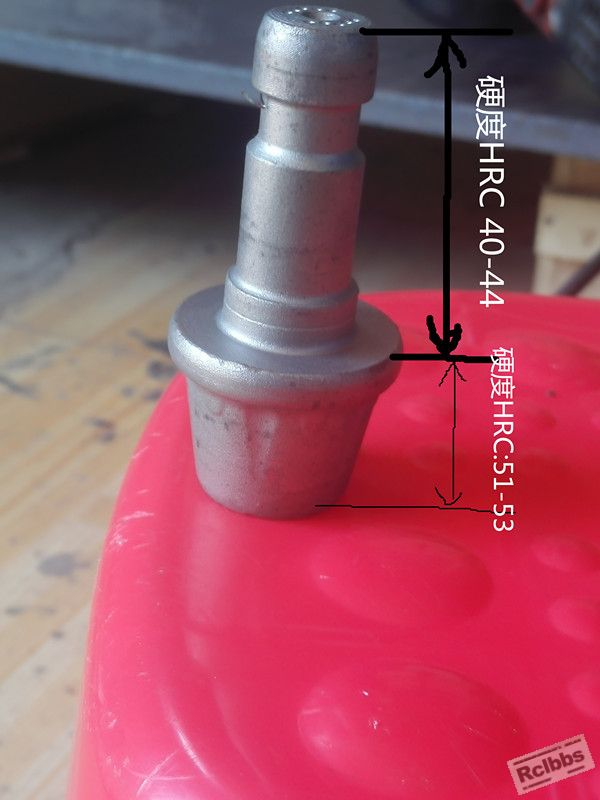

谢谢大家给出的意见，我是一位热处理新手，所以提问题不太仔细的。现在我把情况详细的说一下，还希望各位师傅能够帮帮小弟。工件主要是截齿的刀柄，形状如图：
1.材料：42crmo，截齿的刀柄，热处理后不需要加工了，已经是标准件。
2.现有的热处理能够整体淬火至54-56之间，改进：前段要求硬度高，耐磨性好，刀柄部分硬度低，韧性好，不易折断。
3.硬度的范围过度区不要太大，没有明确的标准，
4.前段需要先焊接耐磨合金，不太适合后期的通过高频处理来提高前段硬度。
5.硬度不仅仅是表面的硬度，心部硬度相差不大。工厂较小，暂时每天的处理量大概600只左右。
真的麻烦大家了，用什么热处理工艺好，需要用到哪些设备

孤鸿踏雪 · 发表于 2015-8-4 13:55:06

其实，这是一个既古老，又简单的问题，还有一个工件不同位置三个硬度要求的

超捷蒋 · 发表于 2015-7-30 16:53:54

两次处理，第一次整体做到HRC42，第二次高频一半位置做到HRC52.

zhaowen1 · 发表于 2015-7-30 16:35:15

淬火加回火

:lol:lol

wlm123321 · 发表于 2015-8-1 12:09:11

能不能先整体淬火到52，再局部回火到42，请教一下，我是一个新手，有没有局部回火的设备啊，因为生产的量比较的大，可以批量局部回火的设备

古老树 · 发表于 2015-8-2 16:46:56

我们经常局部回火。一半放炉子里，另外一半在外面。回火温度不高，对电阻丝的氧化不会太大。但回火温度一定要从低到高慢慢的实验出来。

伯龙马 · 发表于 2015-8-2 17:04:01

你这么不讲理，哪有这么考验人的：两个硬度不合理，谁能干哪？两个硬度范围还可以，请你给出两种硬度范围吧。看看能否求解。

伯龙马 · 发表于 2015-8-2 17:07:09

两种硬度范围的过渡区有什么要求？

伯龙马 · 发表于 2015-8-2 17:29:34

古老树发表于 2015-8-2 16:46
我们经常局部回火。一半放炉子里，另外一半在外面。回火温度不高，对电阻丝的氧化不会太大。但回火温度一定 ...

你们处理的是多大尺寸的什么工件？两种硬度的过渡区硬度明显吗？请交流一下，谢谢

伯龙马 · 发表于 2015-8-2 17:32:55

超捷蒋发表于 2015-7-30 16:53
两次处理，第一次整体做到HRC42，第二次高频一半位置做到HRC52.

过渡区有多宽？

王东东 · 发表于 2015-8-2 19:01:39

可以用盐浴炉，低温硝盐炉，应该可以解决，只是过渡区域恐怕有些勉强。

zhangrong · 发表于 2015-8-3 05:59:06

如果对淬火层没有要求的话可以先整体淬在回火得到42硬度身在做高频淬火

超捷蒋 · 发表于 2015-8-3 09:58:09

本帖最后由超捷蒋于 2015-8-3 10:00 编辑

伯龙马发表于 2015-8-2 17:32
过渡区有多宽？

我们以前做过车床上面的卡爪，基体要求HRC58，螺旋齿部位要求HRC45. 采取的是局部高温快速回火的方法，主要是两工作部位符合要求，对过渡区无具体要求。

伯龙马 · 发表于 2015-8-3 10:15:05

超捷蒋发表于 2015-8-3 09:58
我们以前做过车床上面的卡爪，基体要求HRC58，螺旋齿部位要求HRC45. 采取的是局部高温快速回火的方 ...

车床卡爪处理的很好，但按同样方法处理楼主的工件不太好办吧！？

超捷蒋 · 发表于 2015-8-3 10:37:52

伯龙马发表于 2015-8-3 10:15
车床卡爪处理的很好，但按同样方法处理楼主的工件不太好办吧！？

楼主的工件形状非常简单，我们也有工件是调质+局部高频淬火的。图纸对过渡区没具体要求。楼主如有要求还应该说明才好对策。

伯龙马 · 发表于 2015-8-3 10:44:31

超捷蒋发表于 2015-8-3 10:37
楼主的工件形状非常简单，我们也有工件是调质+局部高频淬火的。图纸对过渡区没具体要求。楼主如有要求还 ...

另外，楼主不给硬度范围，很难达到52HRC或42HRC.

dchj0532 · 发表于 2015-8-3 13:57:10

1、马老师说的，LZ应该给个硬度公差，关于过渡区没有图纸要求吗？
2、还有这个硬度是指表面硬度吧，对断面硬度是否有要求？

河东 · 发表于 2015-8-3 15:57:04

为何是一半一半？绝对的45mm？是否可以考虑两种材料焊接呢？拙见。。

伯龙马 · 发表于 2015-8-3 16:22:05

假设：1.直径30mm圆棒要求纵向一半40--45度，另一半50--55度
         2.两半之间不得有明显的过度区
         3.心部硬度不得低于40--45度
         大家讨论如何选材？如何热处理？

aifeisky · 发表于 2015-8-3 16:36:38

热处理后是否需要机加工?如需要，是否可以根据材料的淬透性预留机加工量呢，整体做到52,一半预留适当机加工量，保证热处理后的机加工车削后硬度在42左右。（如果材料的淬透性曲线较平缓则不适用以上设想，因为需预留较多车削量，成本较高）当然，以上设想需要一定的工艺试验来验证，同时需要马老所说的硬度公差来支持。热处理的影响因素太多，不可能说做多少就肯定是多少，肯定需要一个范围来支持。

伯龙马 · 发表于 2015-8-3 16:59:26

aifeisky 发表于 2015-8-3 16:36
热处理后是否需要机加工?如需要，是否可以根据材料的淬透性预留机加工量呢，整体做到52,一半预留适当机加工 ...

确定热处理后不需要机加工，你设计一个选材和热处理工艺方案。

		自动登录	找回密码
密码			免费注册

[求助] 请教一下，一个工件两种硬度

本帖子中包含更多资源
