裂纹缺陷原因分析

jhl15873230200 · 发表于 2015-8-27 20:39:30

本帖最后由 jhl15873230200 于 2015-8-27 21:34 编辑

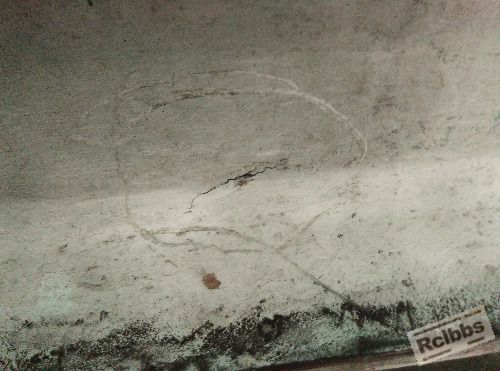

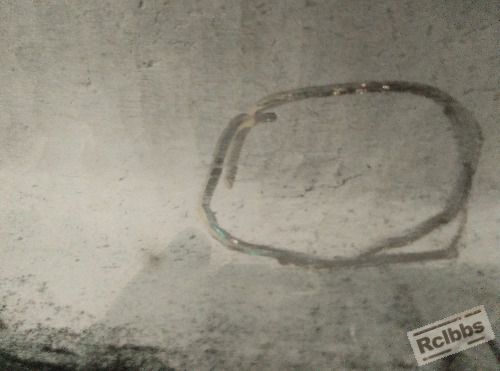

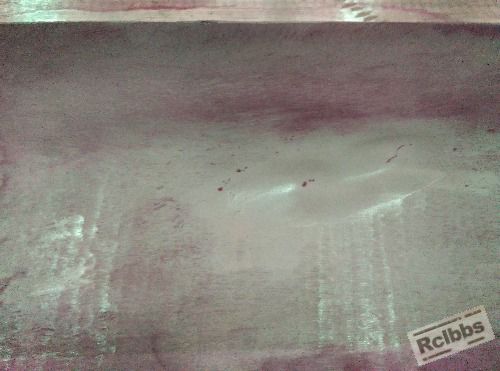

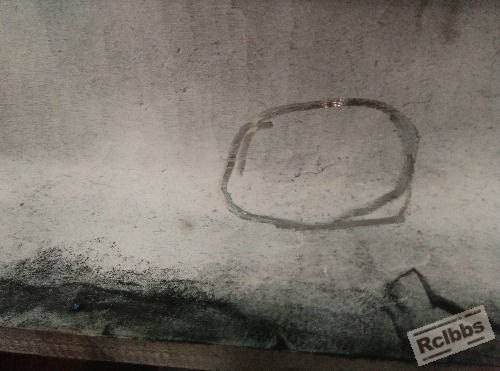

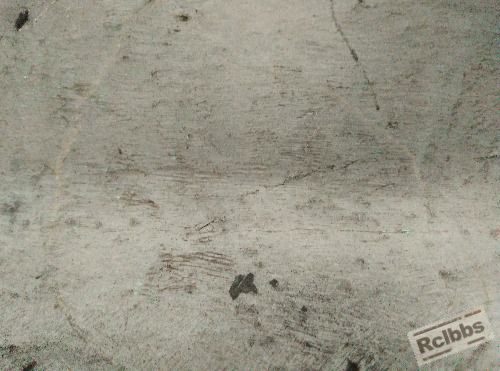

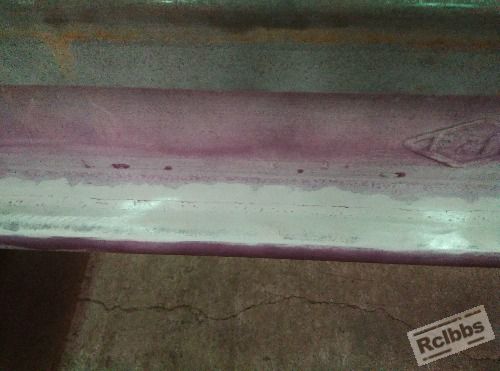

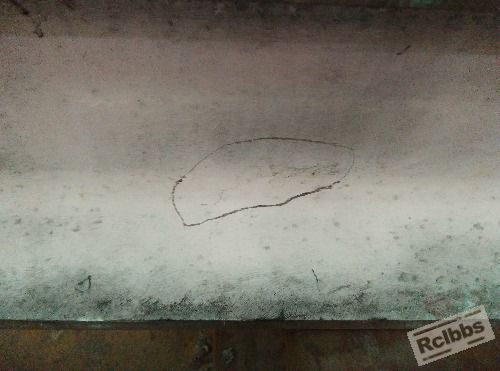

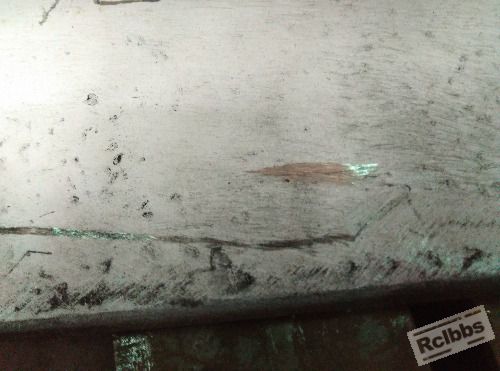

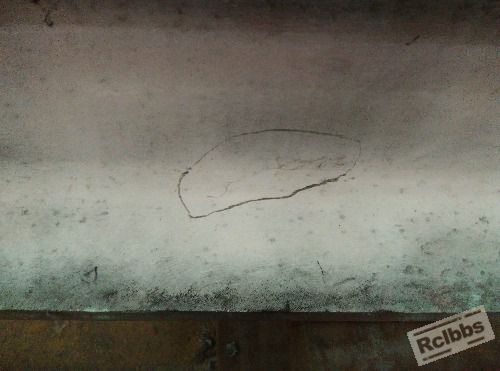

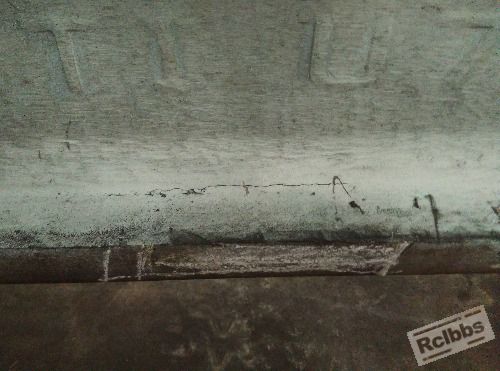

钢轨两次加热锻造，全断面加热喷压缩空气冷却，在钢轨轨腰与轨肢圆弧处出现裂纹，探伤采用磁粉探伤，对裂纹处进行打磨，渗透探伤。图片如下，大家分析下原因以及如何确定检测项目，进而确定产生原因。

chaijiadashao · 发表于 2015-9-15 18:29:43

这裂纹显然是热处理前裂纹，只是具体产生在哪个阶段，怎么产生的，暂时不好判定。裂纹中的应该是氧化物，如果是镶嵌料，应该会填实发黑，而不是发灰。

jhl15873230200 · 发表于 2015-8-27 20:49:37

为什么图片放不进来？

fengyonghe · 发表于 2015-8-27 21:00:47

提示有允许的图片格式

jhl15873230200 · 发表于 2015-8-27 21:36:11

fengyonghe 发表于 2015-8-27 21:00
提示有允许的图片格式 ...

手机登录才传上来！

chaijiadashao · 发表于 2015-8-28 07:08:57

一次只能上传5张，图片较多，要多次上传。

jhl15873230200 · 发表于 2015-8-28 08:43:54

了解了，谢谢！

ustbzt · 发表于 2015-9-4 09:20:28

静待大神回复！！！！！

fengyonghe · 发表于 2015-9-4 16:01:13

分别做酸洗和金相

jhl15873230200 · 发表于 2015-9-7 19:20:35

fengyonghe 发表于 2015-9-4 16:01
分别做酸洗和金相

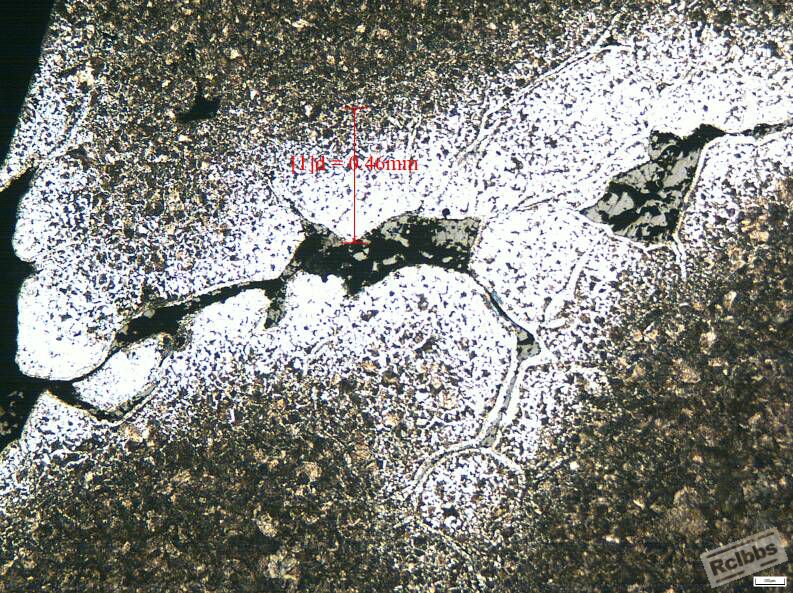

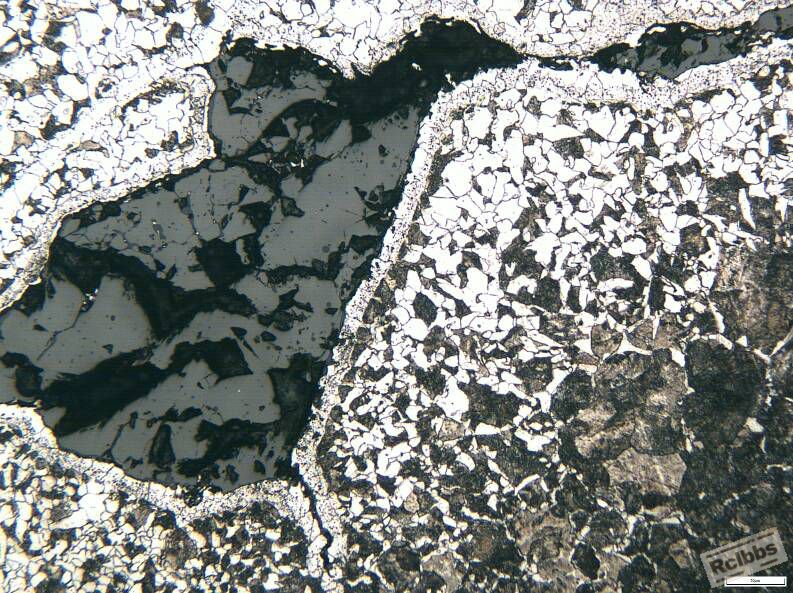

检测裂纹处图片

MYG · 发表于 2015-9-7 19:50:16

钢轨的原料是连铸坯？----------------------------

jhl15873230200 · 发表于 2015-9-7 20:31:55

是的，高炉～转炉～精炼～脱气～连铸～加热～一次开坯～二次开坯～万能粗轧～万能中轧～万能精轧～打印～锯切～冷却～矫直～检测～切头钻孔～质量检查～发货

MYG · 发表于 2015-9-7 22:06:18

我认为，缺陷产生在“连铸～加热～一次开坯～二次开坯”阶段。

fengyonghe · 发表于 2015-9-7 23:14:06

这可以认为是异金属，是不允许的

jhl15873230200 · 发表于 2015-9-8 08:56:19

MYG 发表于 2015-9-7 22:06
我认为，缺陷产生在“连铸～加热～一次开坯～二次开坯”阶段。

钢轨在轧制过程中应该没问题，这个是锻造和热处理时产生的。

jhl15873230200 · 发表于 2015-9-8 08:58:04

MYG 发表于 2015-9-7 22:06
我认为，缺陷产生在“连铸～加热～一次开坯～二次开坯”阶段。

我们买钢轨成品回来后进行局部锻造与热处理。

风居士 · 发表于 2015-9-8 10:06:16

jhl15873230200 发表于 2015-9-7 19:20
检测裂纹处图片

请问用的什么测量软件那，我这边的测量软件坏了，能提供个建议吗？

ccfx99 · 发表于 2015-9-8 12:17:42

应该不是热处理产生的，拍个低倍全景裂纹金相照片看看，这应该是一个折叠吧，不知具体锻造工艺，不能确定，但是楼主根据什么确定一定不是轧制时产生呢？之前探伤过吗？

伯龙马 · 发表于 2015-9-8 13:45:47

我看似乎是在连铸过程过程掉入钢水中可疑金属，未来得及全部融化或均匀化。

jhl15873230200 · 发表于 2015-9-8 14:23:16

ccfx99 发表于 2015-9-8 12:17
应该不是热处理产生的，拍个低倍全景裂纹金相照片看看，这应该是一个折叠吧，不知具体锻造工艺，不能确定， ...

8根试验件有5根在相同位置处产生裂纹，故怀疑是锻造时加热过烧。

jhl15873230200 · 发表于 2015-9-8 14:25:55

ccfx99 发表于 2015-9-8 12:17
应该不是热处理产生的，拍个低倍全景裂纹金相照片看看，这应该是一个折叠吧，不知具体锻造工艺，不能确定， ...

锻造温度不高于1150摄氏度，二次加热时该位置颜色发白。
