钢材在线热处理

xj_chao · 发表于 2008-6-11 08:26:29

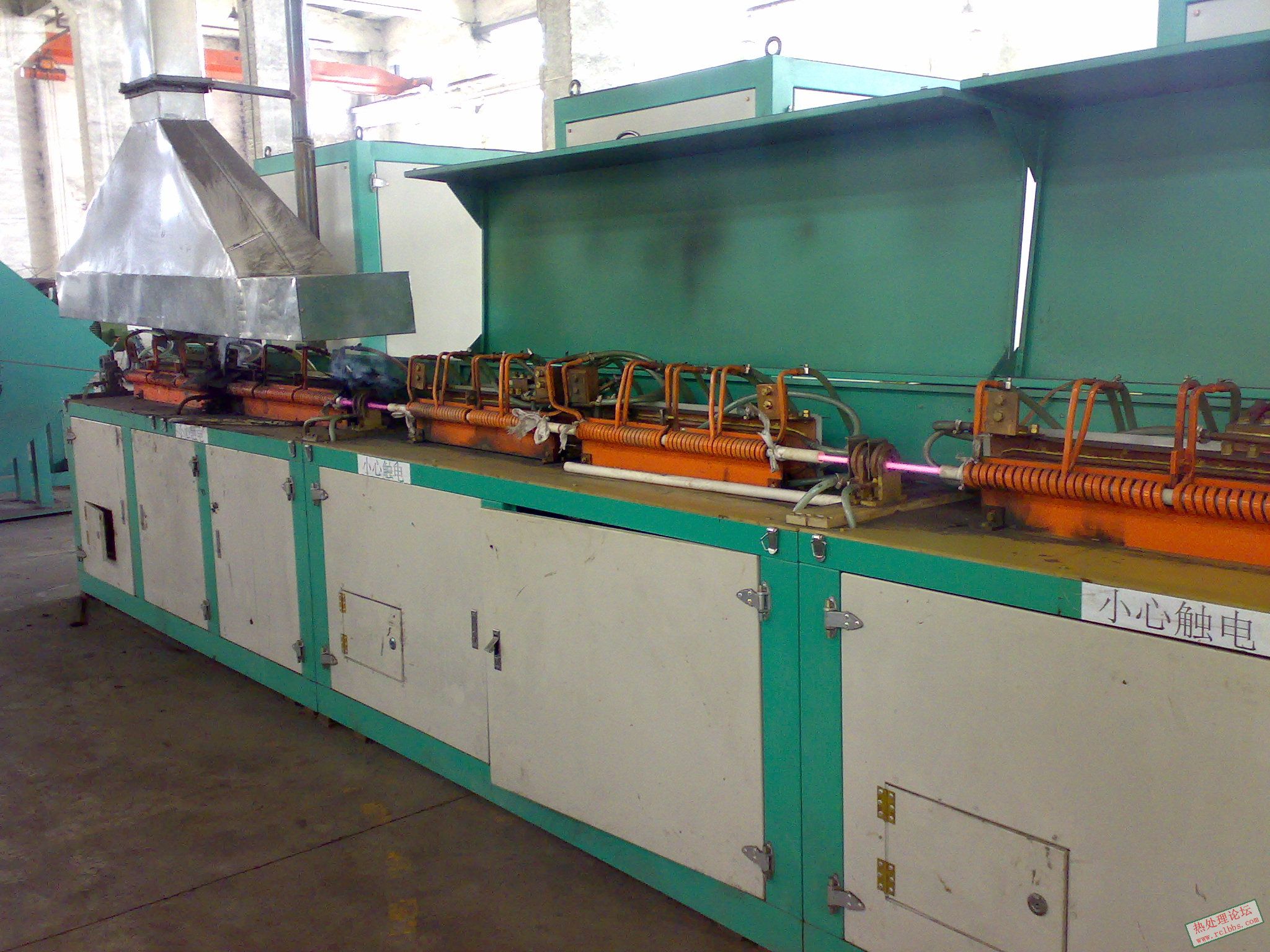

直径9mm 100m/min

[ 本帖最后由 xj_chao 于 2008-6-11 09:22 编辑 ]

xj_chao · 发表于 2008-6-11 11:30:12

要求加热处理币.

你发的主题帖和回复想要表达什么内容？
--------BY 油水混淬

[ 本帖最后由油水混淬于 2008-6-11 11:45 编辑 ]

xj_chao · 发表于 2008-6-12 14:36:59

本生产线为金属在线热处理，加热到930度淬火，后回火400度。都由感应加热完成。
直径9mm 100m/min

shxmzz · 发表于 2008-6-15 17:24:17

请问搂主，此感应加热生产线是生产悬架簧弹簧钢丝用的吗？这么高的DV值它的淬火介质是淬火油吗？温度是采用什么方式测量的？精度是多少？希望有空能交流一下。

xj_chao · 发表于 2008-6-16 16:14:10

生产线不是生产悬架簧弹簧钢丝用,钢丝的加热温度不用那么高,大概400度就差不多了.
本生产线是用于高强度预应力钢棒生产,淬火介质是水,测温采用红外测温仪,淬火控温精度+/-5度.回火控温精度+/-2度.

请问兄台也是搞感应加热的吗?在哪?

shxmzz · 发表于 2008-6-17 20:46:17

呵呵，我不是搞感应加热的，我是搞油回火弹簧钢丝的。不过油回火弹簧钢丝也有采用感应加热生产的，主要以粗规格生产为主。我在广州番禺。不知老兄在哪个地方高就呀？不知你上边图片中提到的感应加热生产线是不是生产30MnSi管桩用预应力钢棒的？我还有一个疑问就是你说的感应加热线是用来400度左右回火用的，那你的DV值这么高，奥氏体化采用什么样的加热设备呢？

xj_chao · 发表于 2008-6-20 11:56:37

是生产30MnSi管桩用预应力钢棒的.
我还有一个疑问就是你说的感应加热线是用来400度左右回火用的，那你的DV值这么高，奥氏体化采用什么样的加热设备呢？是指钢棒吗?

shxmzz · 发表于 2008-6-20 17:22:55

是呀，钢棒在线热处理，加热到930度淬火，后回火400度。都由感应加热完成。那奥氏体化也应当采用感应加热生产了。如果情况是这样的话，那你们的生产效率应当是比较高了，每天至少是十几吨的成品出来了。对了，你们的收线方式是卧式或者是立式的？成品盘重有多大？

xj_chao · 发表于 2008-6-23 10:36:20

奥氏体化采用感应加热生产。每小时产量2.5T多。收线方式两种都有。每盘1.2T左右。

[ 本帖最后由 xj_chao 于 2008-6-23 10:37 编辑 ]

shaod · 发表于 2008-7-18 06:27:19

楼主不错的设备。

这种设备可以加工6米长的类似钢棒么？请问楼主单位在哪里？

xj_chao · 发表于 2008-7-18 08:27:40

沈阳某厂。加工6米长的类似钢棒应该没问题。具体什么工艺要求？

shaod · 发表于 2008-7-18 09:04:02

60Si2CrA,直径14mm,HRC44-48.长度3—6米，直线度不超30mm（无明显的折弯）。
淬透不得有铁素体存在。

xj_chao · 发表于 2008-7-18 09:35:08

直线度不超30mm太弯了吧？热处理前需娇直，不然不容易通过感应器。怎么传动？
你不是定了保定一台中频吗？可以用它干呀？那家的？

shaod · 发表于 2008-7-18 10:06:24

嗯，保定的，是我一校友的企业，单位名称不记得了

:lol :lol
主要使用于轴类零件、桶形零件的加热淬火

通长6米变形30mm的变形！可以了的啊

传动使用成组压辊夹持，校直难度大。从你的照片中看不出传动机构来呀？干嘛使用那么多线圈呢？

[ 本帖最后由 shaod 于 2008-7-18 10:16 编辑 ]

xj_chao · 发表于 2008-7-18 11:26:07

照片上只是加热部分的。传动在加热的前后都有。线圈多的原因一是速度快，二是生产工艺要求。升温是有阶段的。
你的传动是前后都有吗？速度要求？加热温度？
校友？

姓什么？保定的企业我也比较熟

shaod · 发表于 2008-7-18 22:26:32

是的，传动前后都有。线圈可以拉长一点儿，我认为感应加热是不需要透烧时间的，因为~~~~
我们都知道。扩散时间也可以通过过热度来降低·······不知你们的措施是什么？

我校友的姓名我都忘了

:lol :lol

xj_chao · 发表于 2008-7-22 13:30:48

你都是热处理专家了，这点小问题还能难得到你？

shaod · 发表于 2008-7-25 01:11:59

专家？

那是忽悠来的

:lol

我校友叫王鹏，红星东方的。
前日去天津潘立东处考察大型淬火机床的，很棒的设备，但就是价格太高了

:'( :'(

你设备的冷却方式呢？能发个照片看看么？

xj_chao · 发表于 2008-7-26 09:17:12

红星东方不是专业做冷却器的吗？你可以向他们咨询一下。最近听说他们也做中高频了、不知设备如何？
我们的冷却方式是内循环为软水+板式换热器+户外冷却塔+水池
潘立东处什么大型机床可否说说？
希望专家帮我提升一下级别可否？

shaod · 发表于 2008-7-26 20:24:41

潘立东处经营着感应淬火生意，他的设备多是来自于实践的经验。

我准备也使用你所说的那种冷却设施，不知价位如何？

怎样帮你提升级别？什么级别？请明示，定当尽力

看来您对这个行业很是熟悉了:lol ，您主要经营什么？有我能帮忙之处么:lol ？

		自动登录	找回密码
密码			免费注册

钢材在线热处理

本帖子中包含更多资源

评分

回复 4# 的帖子

回复 6# 的帖子

回复 8# 的帖子

回复 10# 的帖子

回复 12# 的帖子

回复 13# 的帖子

回复 16# 的帖子

回复 17# 的帖子

浏览过的版块
