空压机曲轴圆角淬火照片

happysky100

刚才看见一个朋友在问，空压机曲轴圆角淬火问题

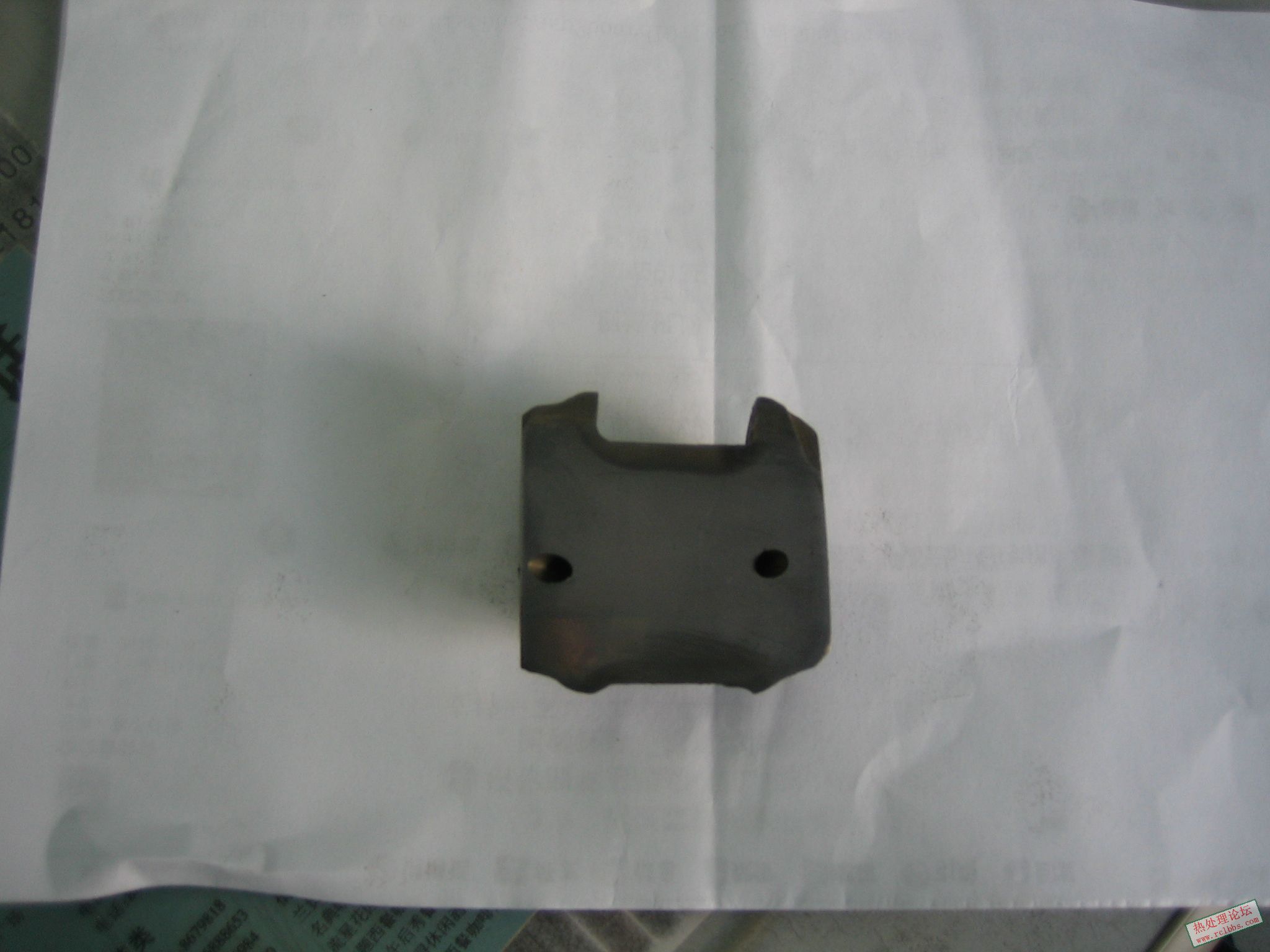

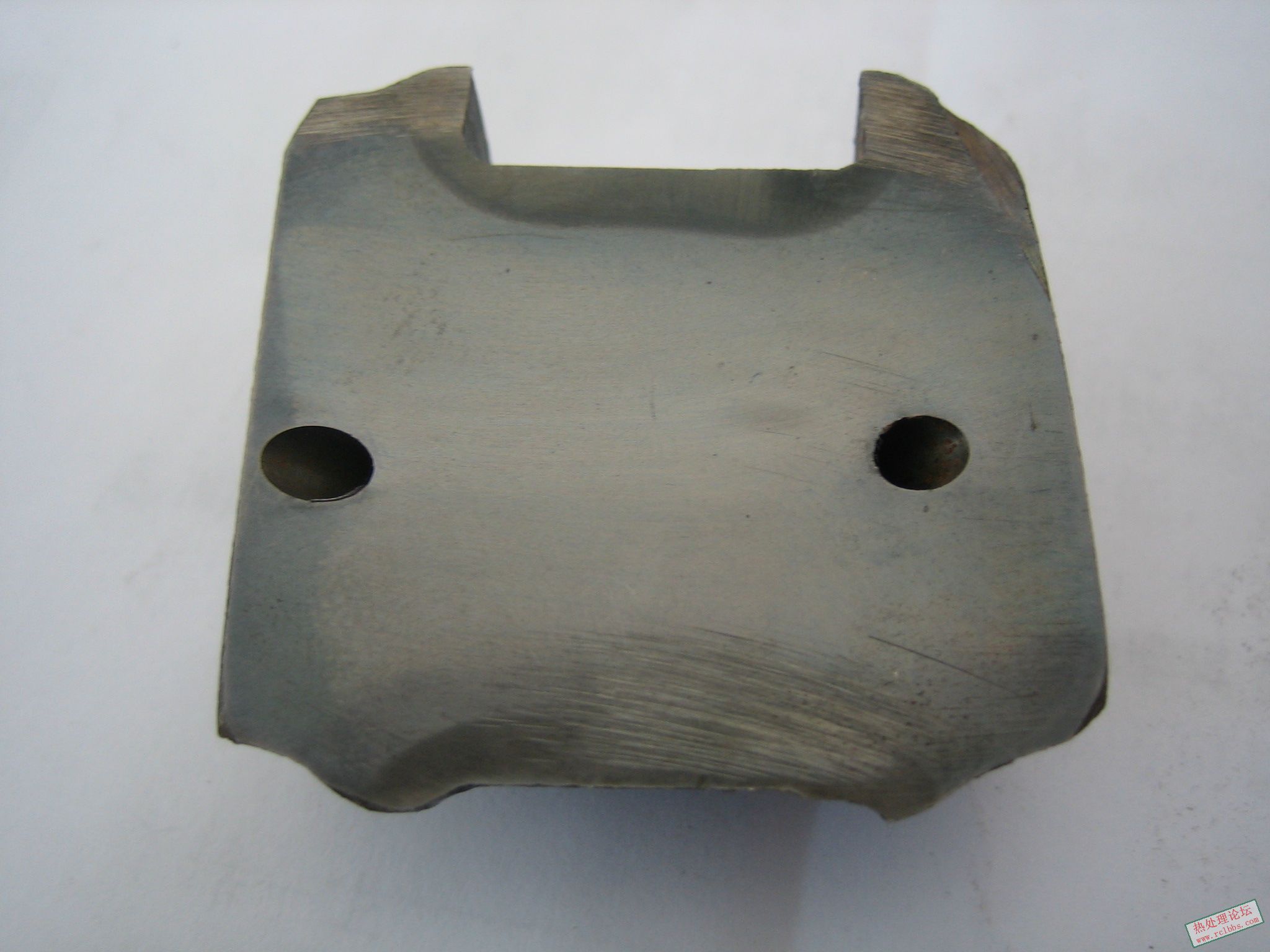

根据我们的经验是，轴颈开挡在20mm以上，圆角在R2.5以上，材料为钢件采用感应器浮动跟踪淬火技术，空压机曲轴圆角淬火是可以实现的。这样可以显著提高曲轴疲劳强度，因为那个帖子不能发照片，所以重新开个帖子，发个我们处理的空压机圆角淬火宏观照片。
供大家参考。

[ 本帖最后由 wangqinghua196 于 2008-9-10 11:11 编辑 ]

察哈尔汗

楼主给讲解一下感应器浮动跟踪淬火技术吧，没接触过，先谢谢了。

happysky100

就是淬火时候，感应器上面有三个硬质合金点（与有效圈绝缘）接触在曲轴上，卧式淬火机，变压器（感应器）在顶部，感应器骑在曲轴上，变压器（感应器）是一个四连杆机构，后面有配重，曲轴旋转时候，带动感应器旋转，，这样能保证零件与感应器间隙足够少（约0.5毫米），且间隙恒定不变，感应器浮动跟踪淬火技术对曲轴淬火来说很成熟，好处是质量稳定，另外柔性好，对不同偏心的曲轴都适用，不用复杂的偏心夹具。

[ 本帖最后由 wangqinghua196 于 2008-9-10 11:13 编辑 ]

喜欢上岸的鱼

学习了，这种感应器干凸轮轴类的零件非常不错，能发个感应器的图片吗，我们学习下。

happysky100

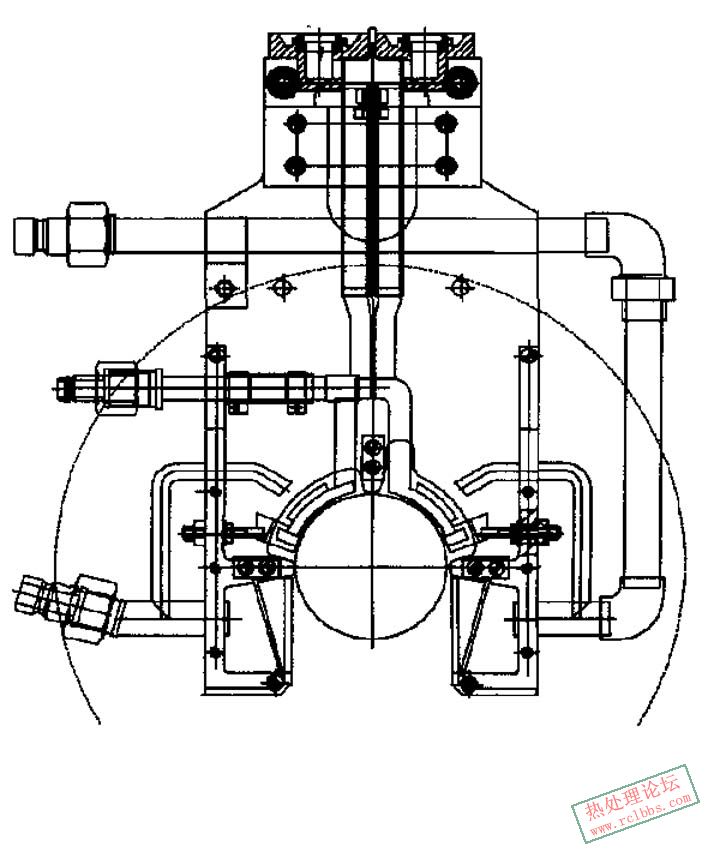

图片，这种格式不知道能不能看

[ 本帖最后由 wangqinghua196 于 2008-9-10 11:20 编辑 ]

凌云谷

这种技术值得在曲轴感应热处理上推广，就不知道配重的效果如何，工件受力引起的淬火变形和传统机床相比情况如何？
４楼说的应用于凸轮轴实现起来更困难，凸轮片浮动定位点就是淬火位置，无法错开。曲轴是淬火面是圆柱面，感应器和三个定位点是可以错开的。

happysky100

感应器浮动跟踪淬火技术，在曲轴感应热处理上已经很成熟了
这个技术最初是从国外引进来的，现在很多厂家都在用
东风，洛拖，天润曲轴等都在用

dengxingwei6

happysky100 发表于 2008-8-9 13:33
图片，这种格式不知道能不能看

[ 本帖最后由 wangqinghua196 于 2008-9-10 11:20 编辑 ]

能不能再请求您发张圆角淬火线圈部分的图片，谢谢了先

shaowind

zcswan99

楼上兄弟们把大小曲轴感应器图给发扬光大啊。

zcswan99

九楼兄弟的曲轴感应器是发的其中一种吧！

happysky100

九楼用的是什么软件？
