16Mn调质处理

liusir-2008 · 发表于 2015-10-13 11:27:05

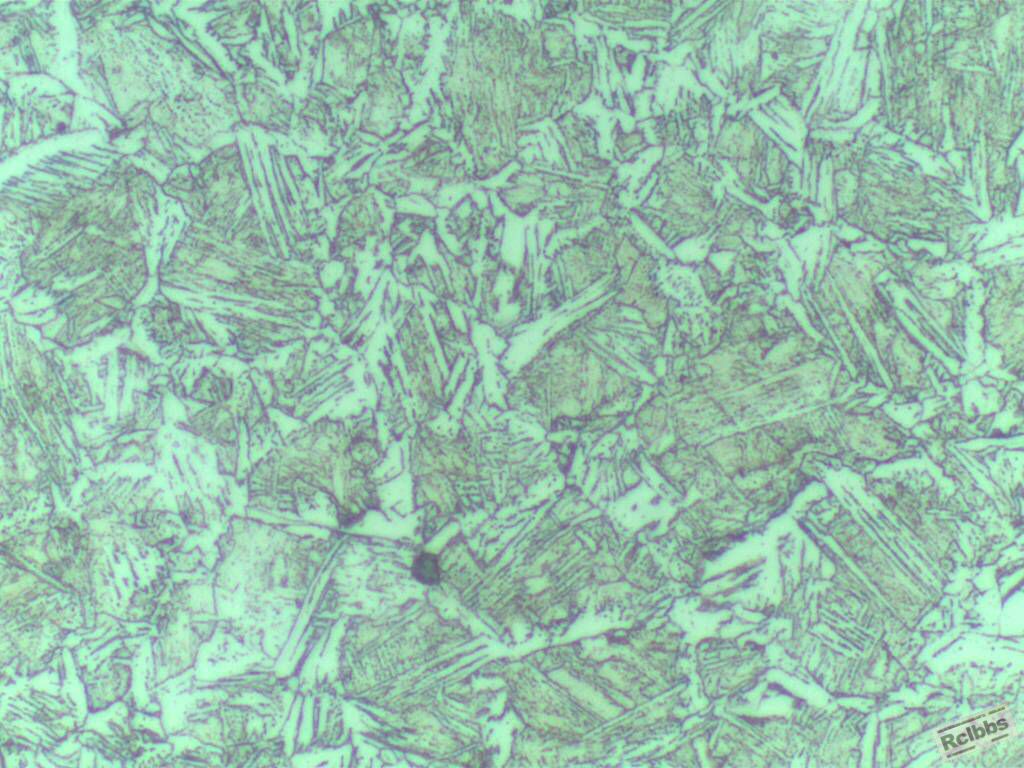

材料16nMn管外径127mm壁厚15mm调质处理。现组织回火判定为回火索氏体+贝氏体+块状条状铁素体。想各位同仁发表一下自己的见解。可以从性能组织评定级别讨论。谢谢参与。

王武一 · 发表于 2015-10-13 15:22:09

好像有魏氏组织了，说明下工艺参数更好些。

leeyoung007 · 发表于 2015-10-13 15:53:46

同意楼主的判定~~~~~~~~~~~~~~~~

bsh543516227 · 发表于 2015-10-13 16:05:44

好差的组织啊，屈服低，冲击能合格不？

liusir-2008 · 发表于 2015-10-13 16:08:55

谢谢参与。产品是外购的。测试抗拉强度800屈服620冲击90.

bsh543516227 · 发表于 2015-10-13 16:42:20

liusir-2008 发表于 2015-10-13 16:08
谢谢参与。产品是外购的。测试抗拉强度800屈服620冲击90.

如果你这材料真是16Mn的话，真怀疑回没回火，如果是16Mn的话，碳含量估计走的标准上限

liusir-2008 · 发表于 2015-10-13 16:46:37

就是因机械性能太高所以才做了金相。看了组织并不太好

pangxingt · 发表于 2015-10-13 19:19:07

这种组织是否又改善的工艺呢？

fengyonghe · 发表于 2015-10-14 01:26:07

条状铁素体也就是条状贝氏体，回火索氏体是粒贝+少量（M-A）组织

bsh543516227 · 发表于 2015-10-14 07:56:41

fengyonghe 发表于 2015-10-14 01:26
条状铁素体也就是条状贝氏体，回火索氏体是粒贝+少量（M-A）组织

他组织这明显不是S，可能是T

liusir-2008 · 发表于 2015-10-14 09:14:23

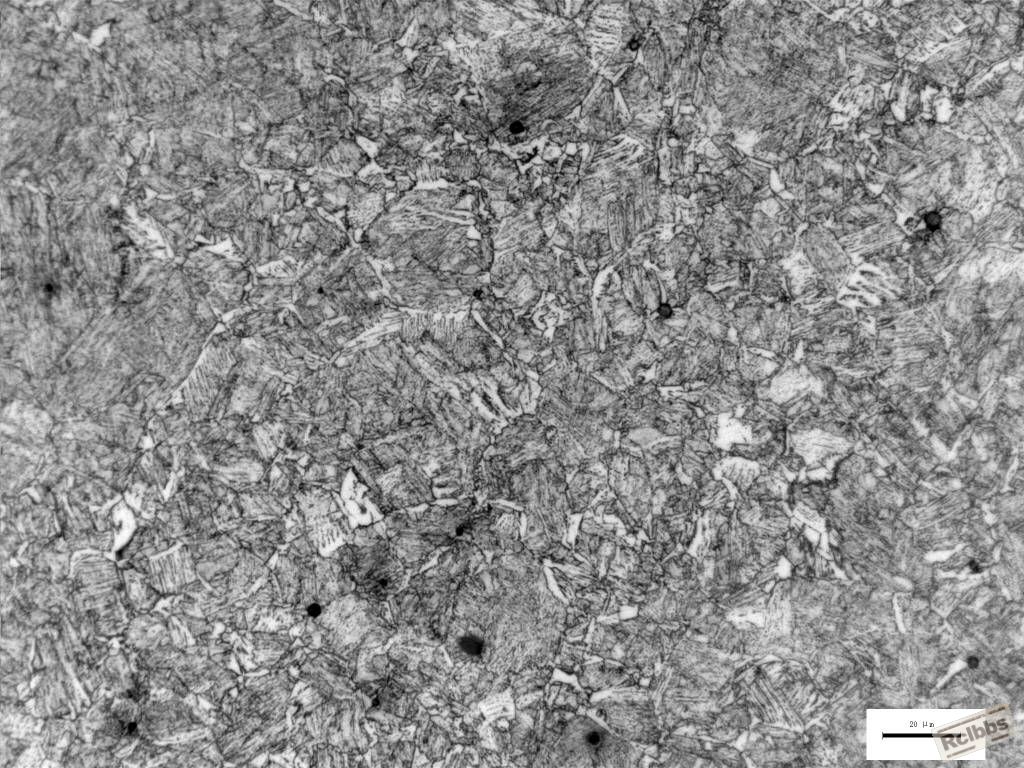

介于组织判定有异议现补充一张1000倍的图片。

fengyonghe · 发表于 2015-10-14 23:25:29

贝氏体这种组织，白色的也是贝氏体

伯龙马 · 发表于 2015-10-16 13:53:41

liusir-2008 发表于 2015-10-13 16:08
谢谢参与。产品是外购的。测试抗拉强度800屈服620冲击90.

你是用500--550度回火吗？

hawkch · 发表于 2015-10-16 16:17:11

liusir-2008 发表于 2015-10-14 09:14
介于组织判定有异议现补充一张1000倍的图片。

不像调质组织，钢管加工过程有没？

liusir-2008 · 发表于 2015-10-16 17:10:11

伯龙马发表于 2015-10-16 13:53
你是用500--550度回火吗？

回火温度不详。材料是外购的

luoxz · 发表于 2015-10-17 15:58:21

条状铁素体也就是条状贝氏体，回火索氏体是粒贝+少量（M-A）组织

leeyoung007 · 发表于 2015-10-18 15:11:44

liusir-2008 发表于 2015-10-16 17:10
回火温度不详。材料是外购的

从高倍看,析出的碳化物不多.

wufajun · 发表于 2015-10-18 18:05:21

这种材料调质有这样的组织还可以吧，这也就是表面到2-3mm的组织了。回火索氏体+无碳贝氏体，部分铁素体

青青园中葵 · 发表于 2015-10-19 08:46:48

组织为回火索氏体十贝氏体十铁素体.

青青园中葵 · 发表于 2015-10-19 08:49:37

"条状铁素体也就是条状贝氏体",这是什么意思？

		自动登录	找回密码
密码			免费注册

[讨论] 16Mn调质处理
