关于真空加热温度

shenghuoyiyi · 发表于 2008-10-6 15:53:12

为什么真空加热的温度比常规加热温度高？工件在经过温度滞后达到炉温后，它的温度就比常规的加热方式最终温度要高，这温度还合理么？

HRC · 发表于 2008-10-6 20:08:07

真空加热的温度比常规加热温度高，没听说过，什么原因？对于模具钢，高速钢，无论在真空或是在盐浴，淬火温度都没变，不知你是在哪里听说的。

喜欢上岸的鱼 · 发表于 2008-10-6 20:42:14

没有完全能理解楼主的意思，保温温度不是设定的吗？我干的过程中有时设的温度比箱炉干的温度还低呢。

霍大侠 · 发表于 2008-10-6 21:04:47

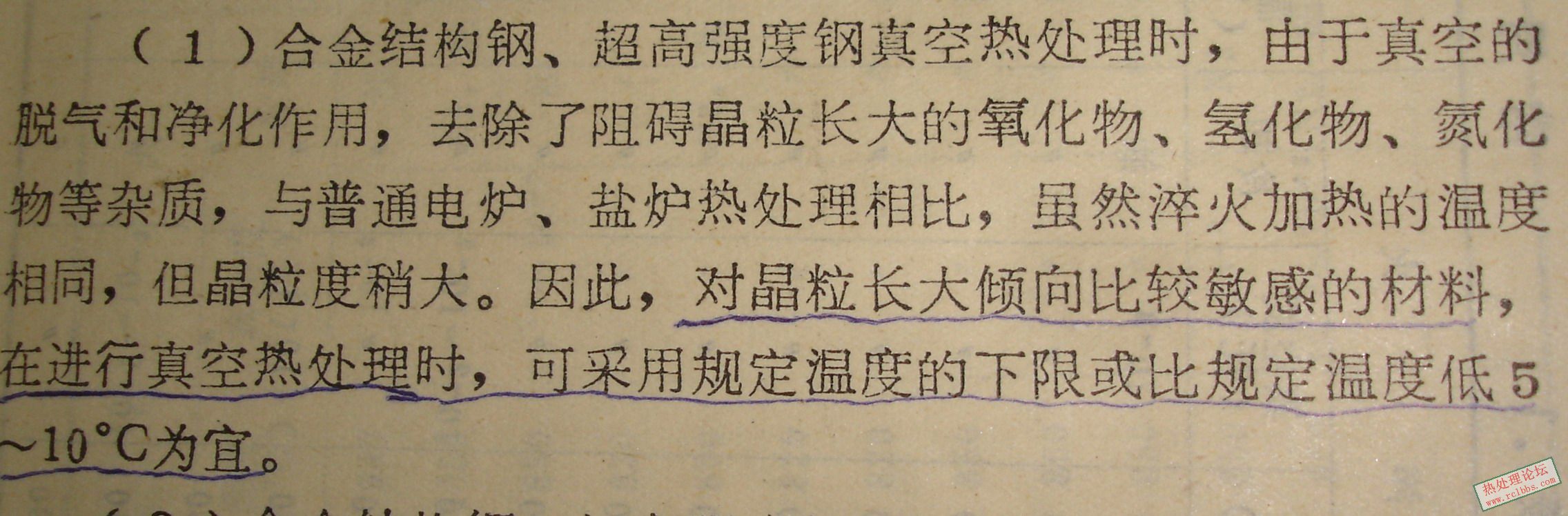

同意楼上的说法，《真空热处理与设备》书上反而有这样的说法：

shenghuoyiyi · 发表于 2008-10-6 21:12:38

在材料热处理工程师资格考试指导书里第111叶最后一段有比常规温度高的说法，还有其它不少书也说过，不过我忘了是什么书了，还有的书说空气炉的处理温度比盐浴炉又要高些（对于同一种材料）

[ 本帖最后由 shenghuoyiyi 于 2008-10-6 21:15 编辑 ]

华海 · 发表于 2008-10-7 13:54:10

跟导热强度有关！也跟设备有关！

３０CrMnSiA · 发表于 2008-10-9 08:38:33

说得没错，比如45号钢，盐炉用830 空气电炉用850

		自动登录	找回密码
密码			免费注册

[求助] 关于真空加热温度
