17-4PH固溶开裂

wenlong · 发表于 2017-6-9 08:20:17

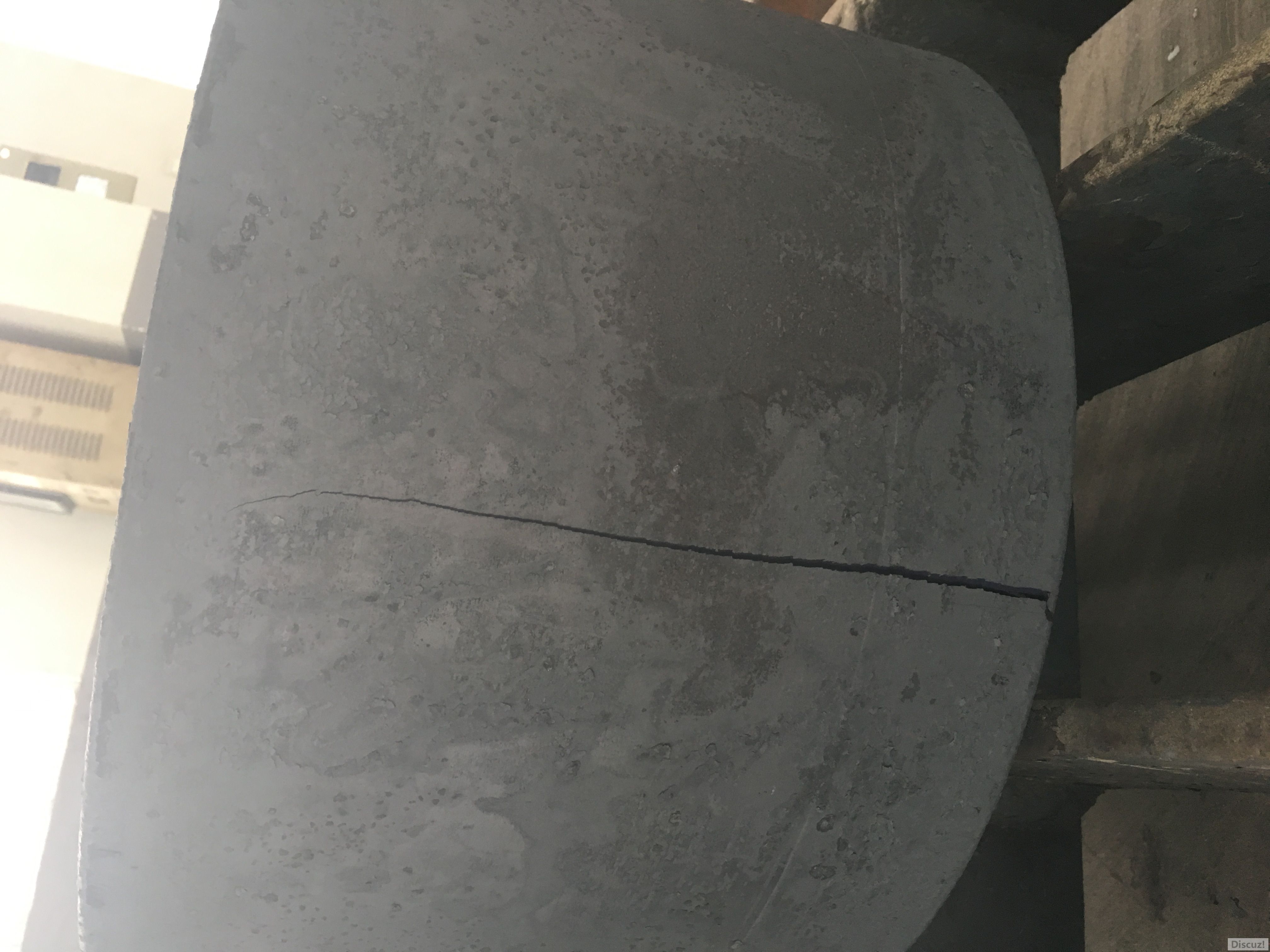

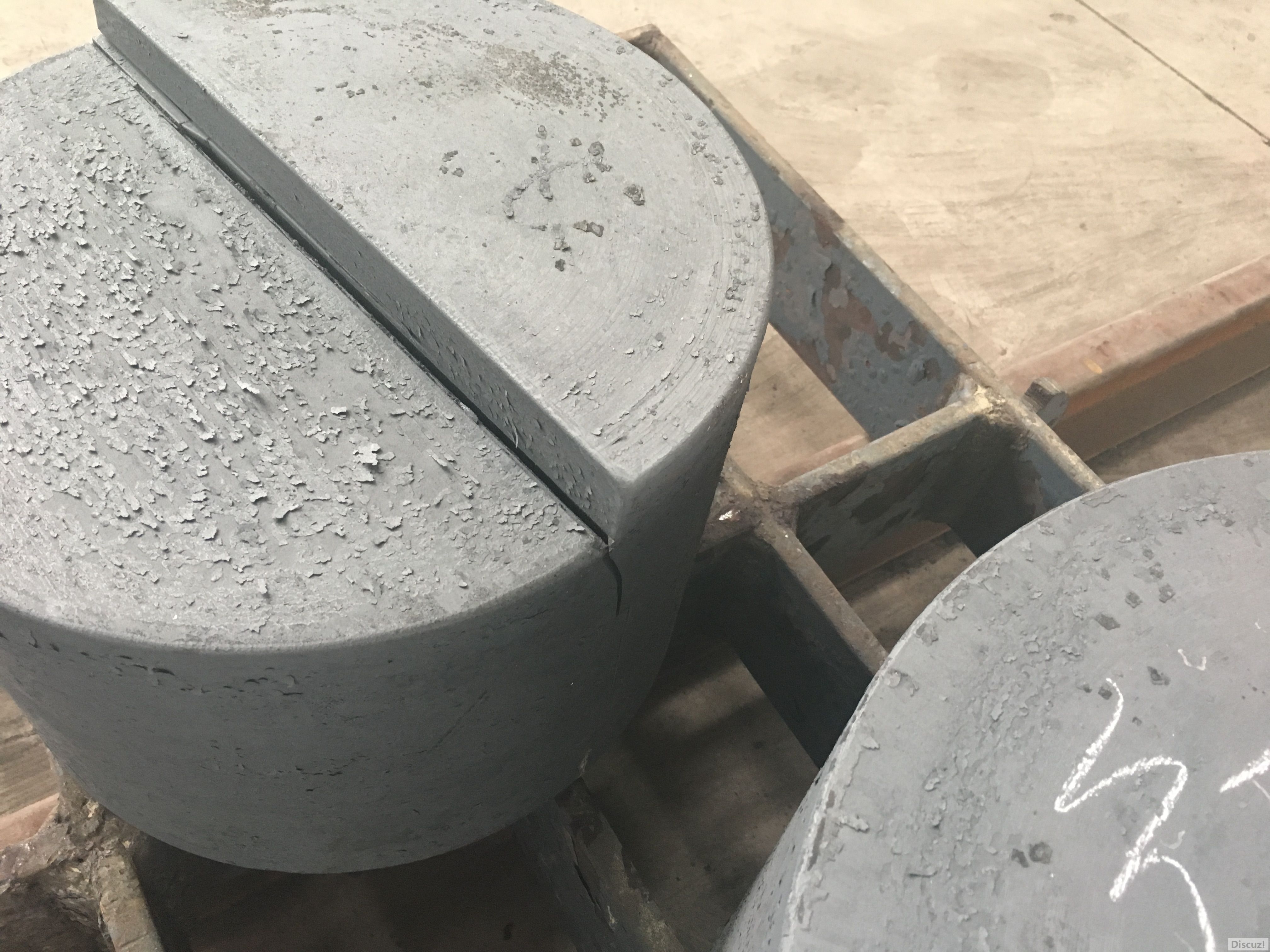

最近我们实验了两个17-4PH工件固溶处理（最大有效截面300），在第一次回火后发现开裂，工艺：1040（8h），PAG（浓度8%）冷却65-68min，随后入炉回火（回火温度580℃），请大侠帮忙分析一下开裂原因，

a_cheng · 发表于 2019-12-24 11:12:52

本帖最后由 a_cheng 于 2019-12-24 11:24 编辑

西渡高速钢发表于 2019-10-29 09:21
对啊，我也想知道准确把握升温速率那个度啊！
针对你的工件，你的炉子，我不在你身边，我只能给你方向性 ...

人家在请教你，瞧你说的话不着边际，要么就说明白，要么就BZ好啦！

高合金钢在650℃以下一般升温速度30～70℃/h，形状复杂工件应更慢。

wenlong · 发表于 2017-6-9 10:01:56

在固溶完毕后没有发现开裂，而是第一次回火完毕后发现开裂的

李建平 · 发表于 2017-6-9 15:57:53

用什么淬火剂啊！可能淬火应力大开裂！

李建平 · 发表于 2017-6-9 15:59:26

建议你用真空炉做做看效果

李建平 · 发表于 2017-6-9 16:00:48

可能淬火应力大而开裂，用真空炉就好了。

西渡高速钢 · 发表于 2017-6-11 10:14:48

这个材料的成分控制范围？固溶处理前的材料状态？能分享一下否？

西渡高速钢 · 发表于 2017-6-11 10:47:17

此产品，属于中等厚实件，热处理过程的加热速度控制尤为重要。

   在加热阶段，温度上升，对此材料（马氏体型不锈钢），材料内部因加热温差所导致的热应力，缓解能力尚可，经冷却固溶后，材料本体依然硬度较低，开裂倾向尚可避免。
   随着时效时的加热，若直接进炉保温（时效温度），则外表温度上升较快，优先时效析出强化相而得到硬化，且随着时效析出硬质相之际，带来的体积变化，导致组织应力的产生与聚集，应该是此件开裂的深层次原因。
   因此，建议楼主时效进炉升温过程从低温炉开始，逐层升温保温，最终到设定的时效温度时效结束后，降温也作适当的控制，估计开裂倾向会大为降低。（因材料原始状态未知，其锻件还是铸件，内在材料缺陷程度表现如何未知，故称“开裂倾向”。）

wenlong · 发表于 2017-6-11 12:38:55

这个材质我是刚刚接触过（以前没有接触过沉淀硬化不锈钢），那请问硬化后没有发生相变会带来体积的变化么？期待您的解答！

hooloo · 发表于 2017-6-12 08:23:10

wenlong 发表于 2017-6-9 10:01
在固溶完毕后没有发现开裂，而是第一次回火完毕后发现开裂的

该17-4PH 材料，排除原材料可能存在内部缺陷致固溶时缺陷长大而延迟开裂的情况，固溶时可考虑 600、 800多进行等温，然后计算好固溶时间。固溶后一定要冷却到 32℃ 以下方可进行后续的时效。

wenlong · 发表于 2017-6-12 08:33:54

请问为什么一定要冷却到32℃以下呢？我刚接触这种材料，学习一下

wenlong · 发表于 2017-6-12 08:40:05

hooloo 发表于 2017-6-12 08:23
该17-4PH 材料，排除原材料可能存在内部缺陷致固溶时缺陷长大而延迟开裂的情况，固溶时可考虑 6 ...

请问为什么一定要冷却到32℃以下呢？我刚接触这种材料，学习一下

hooloo · 发表于 2017-6-12 09:15:34

wenlong 发表于 2017-6-12 08:40
请问为什么一定要冷却到32℃以下呢？我刚接触这种材料，学习一下

确认固溶组织转化到位

shshuang · 发表于 2017-6-14 10:49:40

1. 17-4固溶空冷即可。
2. 580℃时效（不叫回火，准确的叫法是“H1075时效”）后硬度在HRC 32min，空冷即可
3. 时效后，会有体积收缩，不同时效温度、保温时间收缩率不同
裂纹怀疑是固溶时应力导致，注意预热和降温速率。

sinic · 发表于 2017-6-15 01:22:34

的确，“固溶后一定要冷却到 32℃ 以下方可进行后续的时效”！！
我做了也几年了

simon chen · 发表于 2018-7-10 16:45:17

17-4水冷没有问题，建议楼主最好看下原材料的组织状态

shengxia · 发表于 2019-10-28 14:15:38

西渡高速钢发表于 2017-6-11 10:47
此产品，属于中等厚实件，热处理过程的加热速度控制尤为重要。

在加热阶段，温度上升，对此材料 ...

请教下“西渡高工”，中等以上厚实件加热速度控制在多少比较合适呢？

西渡高速钢 · 发表于 2019-10-29 09:21:44

shengxia 发表于 2019-10-28 14:15
请教下“西渡高工”，中等以上厚实件加热速度控制在多少比较合适呢？

对啊，我也想知道准确把握升温速率那个度啊！
针对你的工件，你的炉子，我不在你身边，我只能给你方向性建议，具体多少，中国人常讲的“度”，得你去探索的呀。

shengxia · 发表于 2019-10-29 09:50:35

西渡高速钢发表于 2019-10-29 09:21
对啊，我也想知道准确把握升温速率那个度啊！
针对你的工件，你的炉子，我不在你身边，我只能给你方向性 ...

看到这个帖子，一下只就想到前2年做过的一个比较厚的模具，后来裂了。当时也有往升速这方面去想这个开裂问题。也是，这跟工件的有效厚度.炉子的性能以及炉种都是有关系的。感谢您的讲解

热处理老马 · 发表于 2019-12-24 11:41:22

淬火介质不行，冷速不科学，造成应力过大开裂，裂纹是从内到外形成的

		自动登录	找回密码
密码			免费注册

[讨论] 17-4PH固溶开裂

本帖子中包含更多资源

评分
