45CrMnMo退火组织

fbc1 · 发表于 2017-8-15 10:09:16

本帖最后由 fbc1 于 2017-8-15 10:15 编辑

大家给看看，下面45CrMnMo钢退火组织与工艺对不对。
下图45CrMnMo钢退火

fengzhonghenji · 发表于 2017-8-15 10:21:40

你发的这是金相照片么？看不懂呢

团溪锰矿 · 发表于 2017-8-15 10:14:34

是铸件吗？400的照片看看

fbc1 · 发表于 2017-8-15 10:38:28

是轧材退火，现保温，然后退火。

李真真 · 发表于 2017-8-15 13:15:02

组织应该是贝氏体，有一点带状偏析，差不多就这样吧，硬度得30HRC

fbc1 · 发表于 2017-8-16 17:17:00

谢谢各位给的意见，我去查下退火过程。

团溪锰矿 · 发表于 2017-8-18 08:37:55

我感觉保温时间、温度都不够

热处理技师 · 发表于 2017-8-21 09:16:22

退火工艺不对。。。。。。。。。

lfy5098 · 发表于 2017-8-22 09:11:29

710只能算是高温回火。

西渡高速钢 · 发表于 2017-9-11 22:22:32

退火有多种，你指的是低温去应力退火？球化退火?高温扩散退火？..........

爱在旅途 · 发表于 2017-9-11 23:18:43

退火温度比较低，没有到奥氏体化温度，组织为贝氏体，有点带状偏析

大表哥_ER7r0 · 发表于 2017-10-11 15:56:31

爱在旅途发表于 2017-9-11 23:18
退火温度比较低，没有到奥氏体化温度，组织为贝氏体，有点带状偏析

怎么看带状偏析啊啊啊啊啊啊啊啊

mengyaoqing · 发表于 2017-10-11 19:39:27

枝晶形貌还可以隐约看的到

dengxiangxi · 发表于 2017-10-13 08:02:21

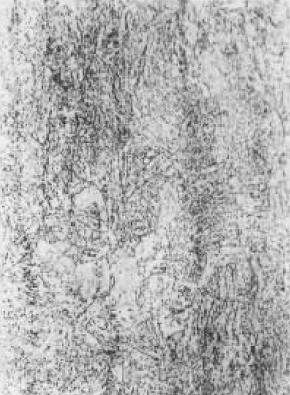

看看这个图片对比一下

宜秀相工 · 发表于 2017-10-14 11:04:11

组织是贝氏体，不是正常退火组织！

星空渣渣 · 发表于 2017-10-14 11:44:32

退火工艺不对，温度低了，组织还是贝氏体

热处理胡工 · 发表于 2018-3-30 22:40:44

星空渣渣发表于 2017-10-14 11:44
退火工艺不对，温度低了，组织还是贝氏体

温度低了和贝氏体有关系？好像没有吧

热工女将 · 发表于 2018-3-30 22:48:29

取纵向面观察带状组织

热处理胡工 · 发表于 2018-3-30 22:49:17

针状铁素体沿晶内穿插。上面覆盖着渗碳体颗粒。贝氏体组织特性

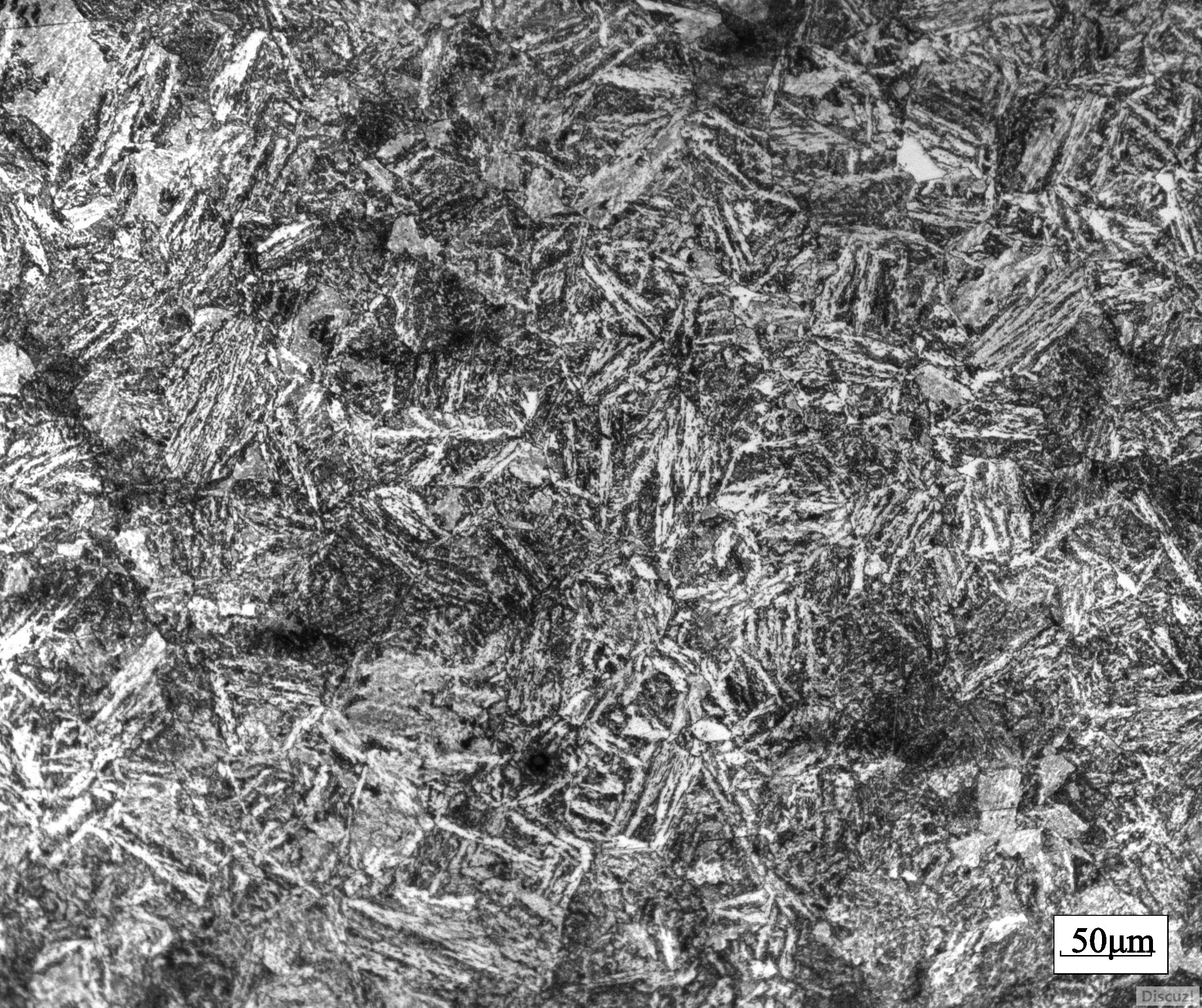

200X 看。晶粒组大。感觉是退火温度过高，冷却过慢。不过这种图以前没看见过。也不敢乱说。

197971500 · 发表于 2018-4-2 21:20:38

这些呈条束状、针状的铁素体大多是铸态组织的枝晶形貌回火后遗传的显现，只有经过充分奥氏体化并缓冷才能得到较好的退火组织。

		自动登录	找回密码
密码			免费注册

[讨论] 45CrMnMo退火组织
