金相组织求分析

煎饼果子多刷酱 · 发表于 2017-9-29 17:09:00

本帖最后由煎饼果子多刷酱于 2017-10-9 13:40 编辑

420w调制后金相(工艺写错，并不是调制，而是淬火+180℃低温回火）

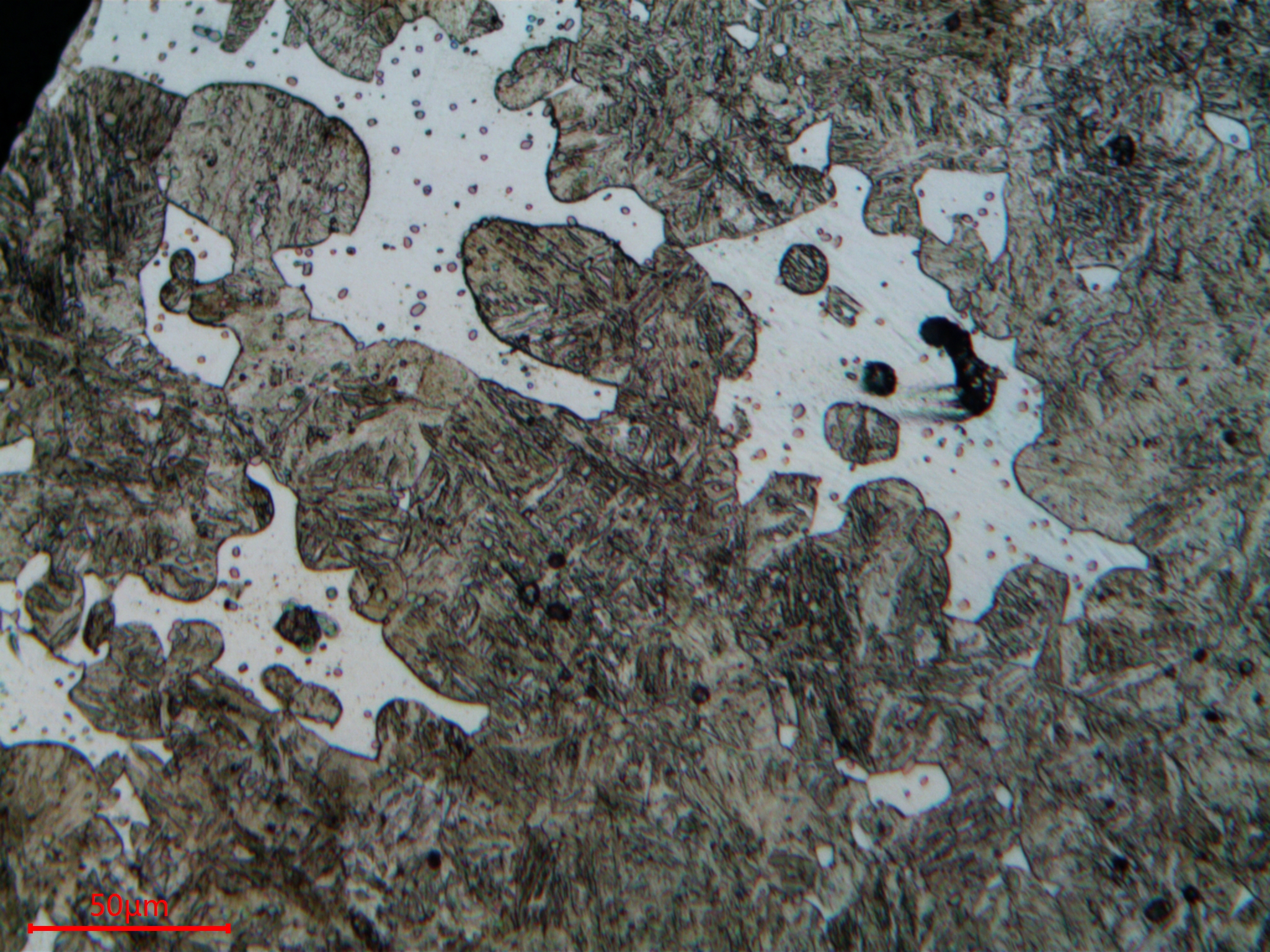

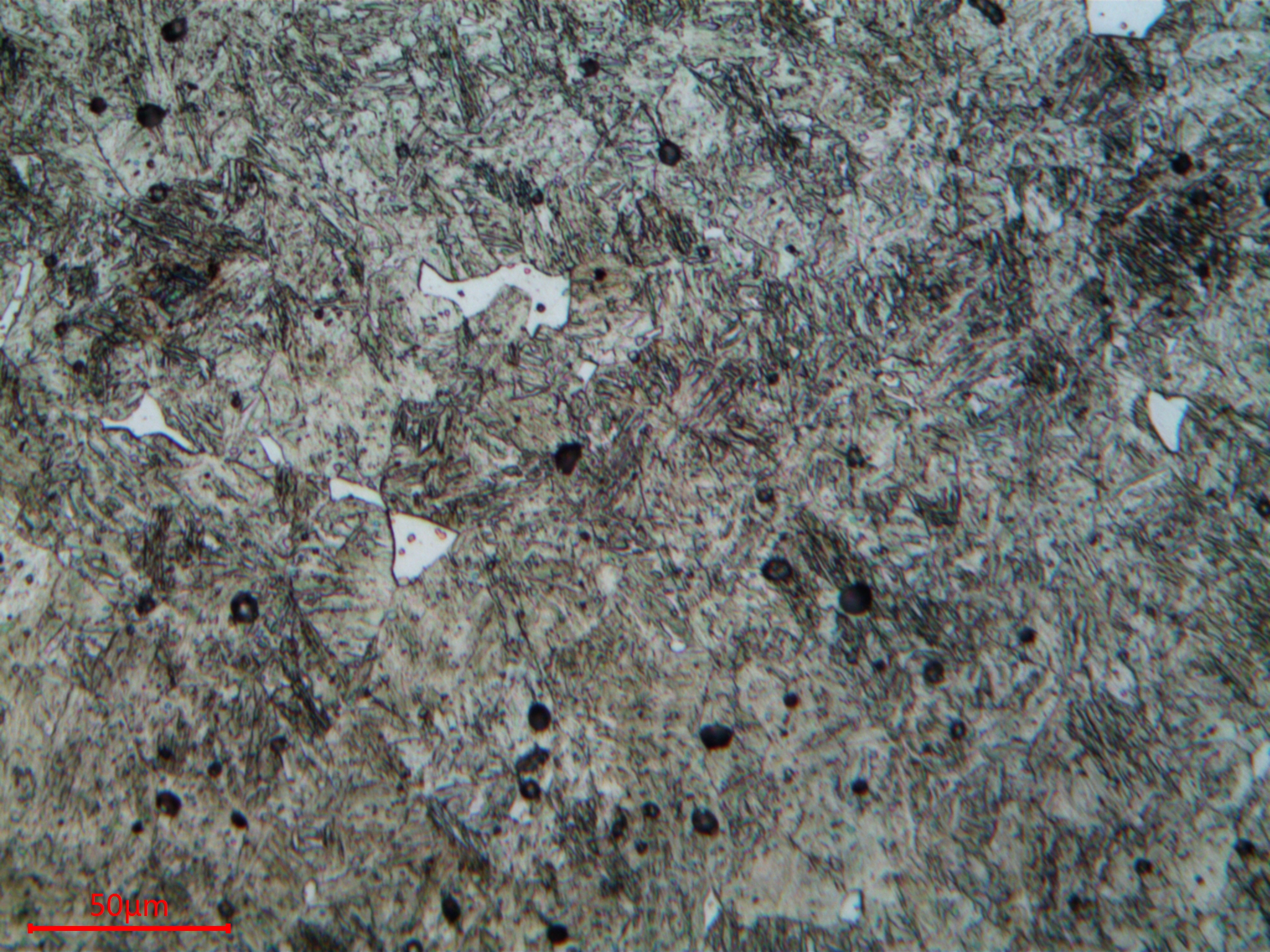

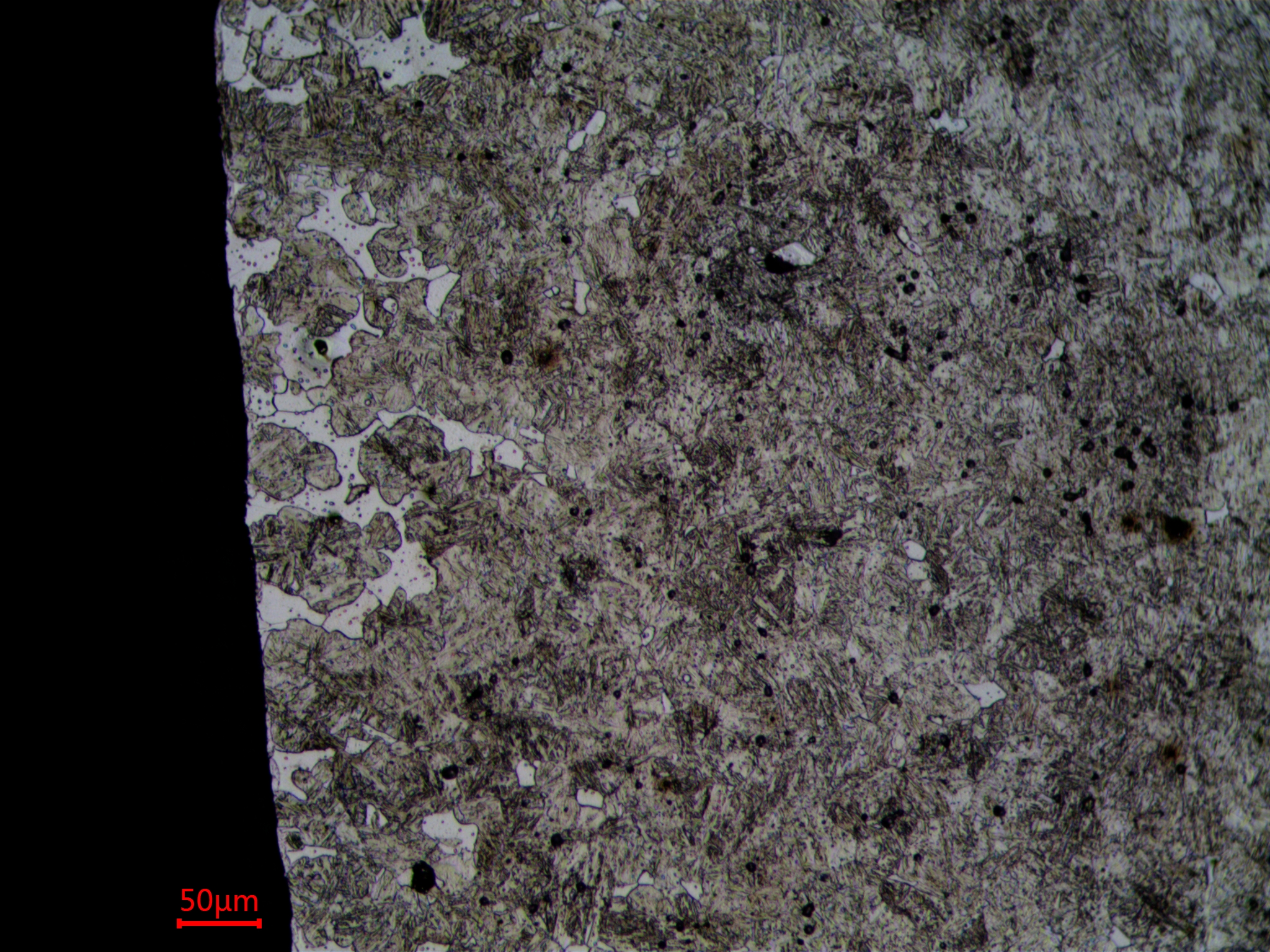

铁素体含量较高，我怀疑是淬火时保温时间短或冷却速度慢，求解答。还有为什么铁素体在边缘较大较多？

fengyonghe · 发表于 2017-10-8 03:52:20

张帆_d5p5I 发表于 2017-10-7 08:19
是不是4Cr13？网状的应该是原材料就有的共晶碳化物，这样的碳化物通过锻造才能有效控制，热处理是消除不 ...

只有你的回答是准确的

重庆热处理协会 · 发表于 2017-10-6 16:35:06

脱碳，知道不？而且是热前。

张帆_d5p5I · 发表于 2017-10-7 08:19:19

煎饼果子多刷酱发表于 2017-9-30 08:29
C：0.35-0.5
Cr：12.0-14.0
Ni：≤0.6

是不是4Cr13？网状的应该是原材料就有的共晶碳化物，这样的碳化物通过锻造才能有效控制，热处理是消除不了的。最好检验下原材料的成分及金相。

fengyonghe · 发表于 2017-9-30 05:40:22

钢的成分介绍下

煎饼果子多刷酱 · 发表于 2017-9-30 08:29:02

fengyonghe 发表于 2017-9-30 05:40
钢的成分介绍下 ...

C：0.35-0.5
Cr：12.0-14.0
Ni：≤0.6
Nb：1.0-2.0
Mo：≤0.65

不言败不怕败 · 发表于 2017-9-30 16:56:47

不是铁素体就是碳化物，如果是边缘部分都有，铁的成分高，考虑是铁素体，如果打下硬度，跟硬的话就是碳化物

fengyonghe · 发表于 2017-10-1 05:21:25

如果是淬火后没有回火，这个组织还好解释。你说是调质组织，请介绍下回火温度是多少？

leomet · 发表于 2017-10-4 16:14:17

铁素体會有晶界..................

宜秀相工 · 发表于 2017-10-5 14:16:52

庆祝国庆68周年，祝祖国万岁！

宜秀相工 · 发表于 2017-10-5 14:17:37

庆祝国庆68周年，祝祖国万岁！

宜秀相工 · 发表于 2017-10-5 14:20:15

国庆快乐，祝愿国家越来越好，论坛越发兴旺

找不到用户名 · 发表于 2017-10-6 07:39:20

如果是铁素体，保温时间短或温度不够更应该出现在芯部才对；

dikly_84 · 发表于 2017-10-6 10:54:44

网状碳化物，工件比较大在空气中预冷时间比较长会出现碳在表面聚集。你可以检测表面硬度和心部硬度。这种现象不是全部存在，只是偶尔出现在某一个位置，你在其他地方再取个样，你会发现又没有了！

西渡高速钢 · 发表于 2017-10-6 23:26:08

莱氏体好像好像的，
不过，还是用HV0.1或HV0.05测试一下，与周边组织硬度比对下吧。

shenfuhai · 发表于 2017-10-8 09:09:35

上图是脱碳了。检查的炉子的气氛保护环节。

煎饼果子多刷酱 · 发表于 2017-10-9 11:04:34

leomet 发表于 2017-10-4 16:14
铁素体會有晶界..................

吴老师好，那么也就是说边缘部分并不是铁素体对吗，那是碳化物吗？

煎饼果子多刷酱 · 发表于 2017-10-9 11:06:14

本帖最后由煎饼果子多刷酱于 2017-10-9 13:42 编辑

fengyonghe 发表于 2017-10-1 05:21
如果是淬火后没有回火，这个组织还好解释。你说是调质组织，请介绍下回火温度是多少？

是低温回火。

煎饼果子多刷酱 · 发表于 2017-10-9 11:07:27

重庆热处理协会发表于 2017-10-6 16:35
脱碳，知道不？而且是热前。

若是脱碳，那么边缘亮色部分就是铁素体了？

煎饼果子多刷酱 · 发表于 2017-10-9 11:08:05

张帆_d5p5I 发表于 2017-10-7 08:19
是不是4Cr13？网状的应该是原材料就有的共晶碳化物，这样的碳化物通过锻造才能有效控制，热处理是消除不 ...

这种共晶碳化物是怎样形成的？

		自动登录	找回密码
密码			免费注册

[求助] 金相组织求分析
