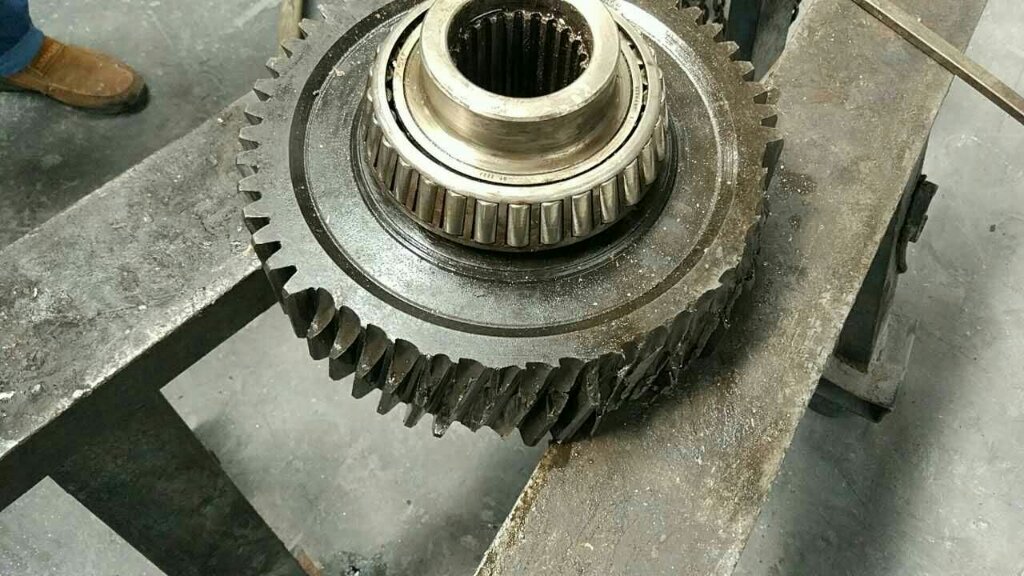

[求助]齿轮失效，求指点！！！

女儿红 · 发表于 2017-10-1 21:27:09

本帖最后由女儿红于 2017-10-1 21:38 编辑

leomet · 发表于 2017-10-2 09:45:02

失效分析需看破裂面找出起裂點再探討為何從此處起裂. 不是只看金相.

西渡高速钢 · 发表于 2017-10-7 00:01:06

cnszgong 发表于 2017-10-6 13:45
照片不清晰,另外齿轮检测失效零件时,也要对非受损位置的轮齿取样检测其质量用于和受损掉落的碎片进行对比 ...

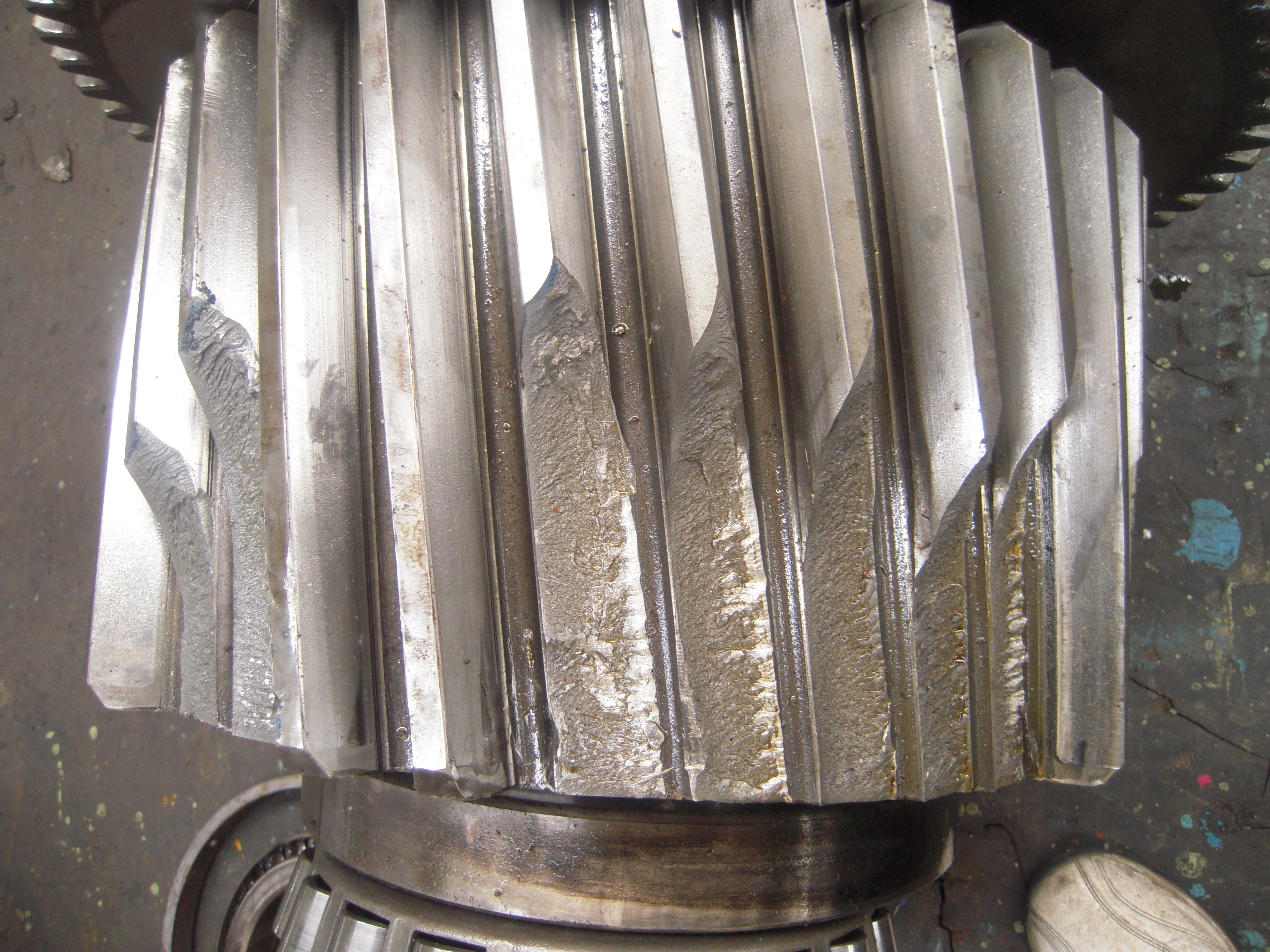

齿轮的断齿失效因事后断齿数量多，似乎变得不太好找到首先断裂的齿面断口，但还是有其一定的规律可循——
1、观察所有的断齿面，用心判断其断口面的新旧程度，将新断面排除，缩小范围；
2、旧断齿面均会有一定的疲劳断面（大多在其裂源部位表面比较光整——除磕碰痕迹外），用心比对疲劳断面的面积大小，首先疲劳开裂齿因起源最早，一般疲劳断面面积最大，进一步缩小锁定范围；
3、将已经基本锁定却又很难区分的断齿，用适当的放大观察裂源部位，观察是否有更旧的老伤——如条状深色区域等，还是均有多源裂纹台阶，台阶长的往往是首先起源断裂的齿。
一般而言，首先开裂或断裂的齿就应该可以确定了。

锁定首先开裂的齿后，重点观察该齿断面及周边的信息，包括齿部啮合的痕迹、擦伤等，同时兼顾齿轮主要运转方向，该齿啮合时的主要受力，判断裂源与其工作负荷应力集中点是否与理论上的受力点吻合，如果基本吻合，失效分析工作就应扩大视角，从相互啮合的齿轮、以及轴的强弱（刚性程度）以及装配质量等等综合考虑；如果裂源与理论受力点相去较远，往往与齿轮本身带着老伤成为薄弱环节而优先发展成断面。如此，可大大缩短失效分析期，减少工作量。

后续确定齿轮本身强度不足等，再做金相或其它材料分析不迟。

女儿红 · 发表于 2017-10-1 21:44:04

金相图片可能格式不对，单独传不上来，文档中有，求大家不吝赐教！

张和平 · 发表于 2017-10-2 08:05:21

材料问题断裂不会这么多齿轮那么工艺存在小问题小尔失大

cnszgong · 发表于 2017-10-4 18:36:42

赞同4楼吴大师说的。
20CrMnTI经锻打后应该去皮然后正火再加工成齿轮，渗碳淬火并低温回火。
这个齿轮热处理完成后还要磨齿吗？？

MYG · 发表于 2017-10-5 10:36:28

这个案例，确定起裂点是有难度的。

女儿红 · 发表于 2017-10-5 21:08:41

wangzeshi 发表于 2017-10-3 00:25
材料？工艺？韧断还是脆断？服役多长时间？综合分析才行。看了照片，硬度心部的太高了，我们的才32HRC，金 ...

用多用炉热处理的，应该是用的淬火油。

女儿红 · 发表于 2017-10-5 21:10:35

MYG 发表于 2017-10-5 10:36
这个案例，确定起裂点是有难度的。

是的，就带回了二个断齿。

女儿红 · 发表于 2017-10-5 21:15:04

cnszgong 发表于 2017-10-4 18:36
赞同4楼吴大师说的。
20CrMnTI经锻打后应该去皮然后正火再加工成齿轮，渗碳淬火并低温回火。
这个齿轮热 ...

不知。我们这就进行热处理。后期加工影响很大吗？

女儿红 · 发表于 2017-10-5 21:19:02

张和平发表于 2017-10-2 08:05
材料问题断裂不会这么多齿轮那么工艺存在小问题小尔失大

我也认为是材料的问题。有老师认为是氢脆。

cnszgong · 发表于 2017-10-6 13:45:03

女儿红发表于 2017-10-5 21:15
不知。我们这就进行热处理。后期加工影响很大吗？

照片不清晰,另外齿轮检测失效零件时,也要对非受损位置的轮齿取样检测其质量用于和受损掉落的碎片进行对比

女儿红 · 发表于 2017-10-6 20:50:04

只能做到这个程度能分析出吗？老板到客户哪拍实物并带二断齿回。

cnszgong · 发表于 2017-10-6 21:26:18

女儿红发表于 2017-10-6 20:50
只能做到这个程度能分析出吗？老板到客户哪拍实物并带二断齿回。

不能只检测断齿，零件上没断裂的齿面也需要取样做分析对比的。

cnszgong · 发表于 2017-10-7 00:49:05

西渡高速钢发表于 2017-10-7 00:01
齿轮的断齿失效因事后断齿数量多，似乎变得不太好找到首先断裂的齿面断口，但还是有其一定的规律可循—— ...

所以只检测“随机”带回的两个断齿的金相组织是不够的。应该将失效齿轮整体带回分析（可能的话也需要检查安装在这个齿轮上的那根轴）。

西渡高速钢 · 发表于 2017-10-7 21:21:09

cnszgong 发表于 2017-10-7 00:49
所以只检测“随机”带回的两个断齿的金相组织是不够的。应该将失效齿轮整体带回分析（可能的话也需要检查 ...

善哉-----------------------------------------------------------------------------

fengyonghe · 发表于 2017-10-8 03:38:21

有大量的夹杂物，找材料供应商退货！

重庆热处理协会 · 发表于 2017-10-8 21:36:44

说真的真想帮你支个招，不过你给的信息有限，我怕得到的结论太偏面，误人子弟。如果要我分析，我首先需要产品图，产品加工工艺路线，还有热处理工艺，以及产品使用是主动齿还是从动齿。

女儿红 · 发表于 2017-10-9 20:43:42

重庆热处理协会发表于 2017-10-8 21:36
说真的真想帮你支个招，不过你给的信息有限，我怕得到的结论太偏面，误人子弟。如果要我分析，我首先需要产 ...

无任如何都谢谢。谢谢大家，你说的这些我也办不到，就只有热处理工艺可知道个大概，工件杂时，可能把材料相同，要求差不多的放一炉。我问了下，淬火介质，快、慢速油都用。

李洛阳 · 发表于 2017-10-12 16:29:04

测一下齿根渗层深度。
