低倍图片欣赏

小~啊傻

个人编辑的低倍图片，方便新人学习

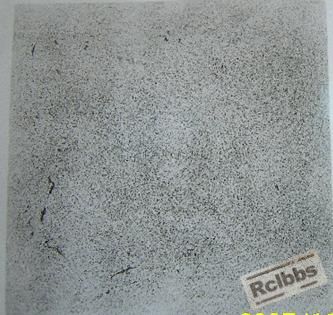

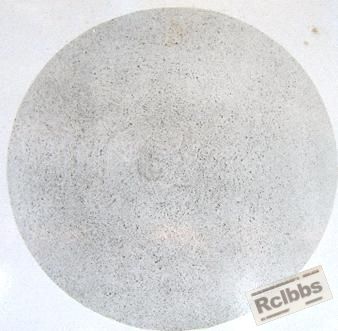

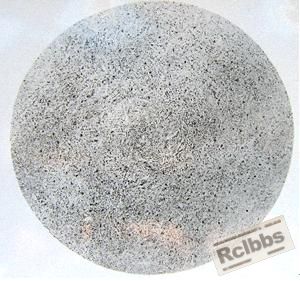

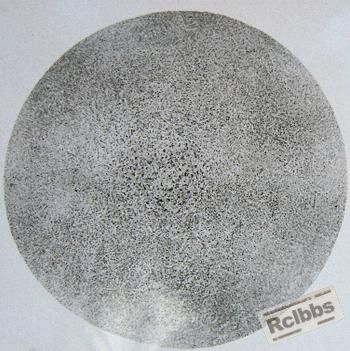

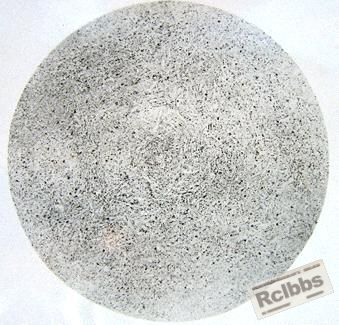

一般疏松
特征：在酸浸试片上，表现为组织不致密，呈分散在整个截面上的暗点和空隙。暗点多呈圆形或椭圆形。空隙在放大镜下观察多为不规则的空洞或圆形针孔。这些暗点或空隙一般出现在粗大的树枝状晶主轴或次轴之间，疏松区发暗而轴部发亮，当亮区和暗区的腐蚀程度差别不大时则不产生凹坑。
产生原因：钢液在凝固时，各结晶核心以树枝状晶形式长大。在树枝状晶主轴和次轴之间存在着由于钢液凝固时产生的微空隙和析集一些低熔点组元，气体和非金属夹杂物。
这些微空隙和析集的物质和酸腐蚀后呈现组织疏松。
评定原则：根据分散在整个截面上的暗点、空隙的数量、大小及它们的分布状态，并考虑树枝状晶的粗细程度。

小~啊傻

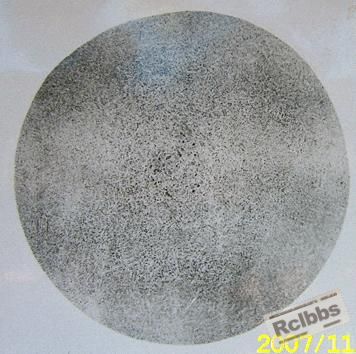

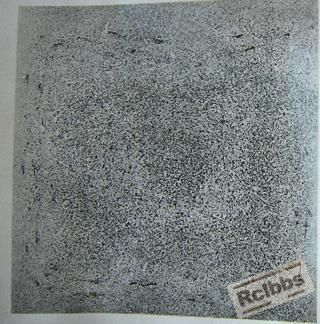

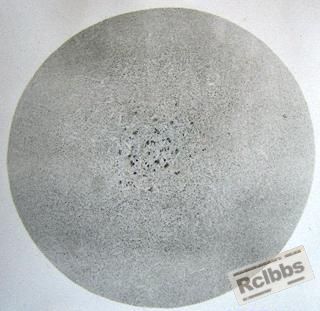

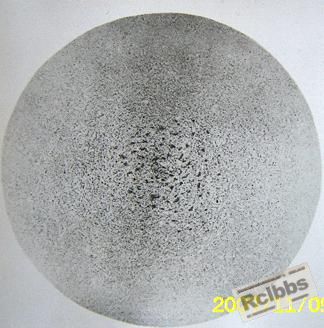

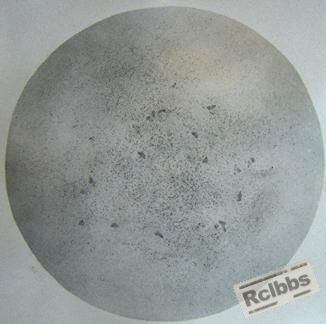

中心疏松
特征：在酸浸试样的中心部位呈集中分布的空隙和暗点。它和一般疏松的主要区别是只存在试样的中心部位，而不是分散在整个截面上。
产生原因：钢液凝固时体积收缩引起的组织疏松及钢锭中心部位因最后凝固使气体析集和夹杂物聚集较为严重所致。

小~啊傻

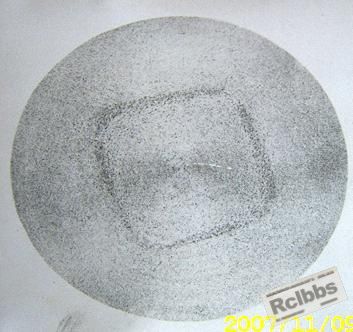

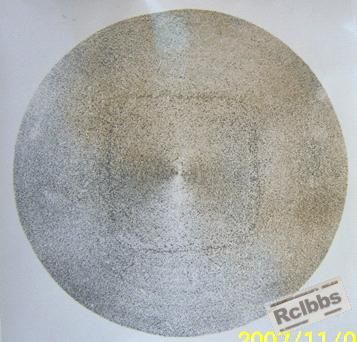

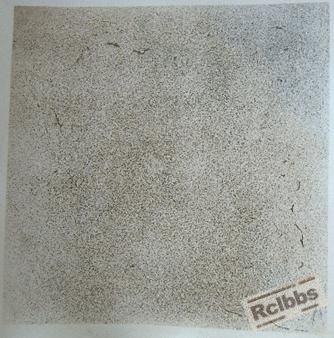

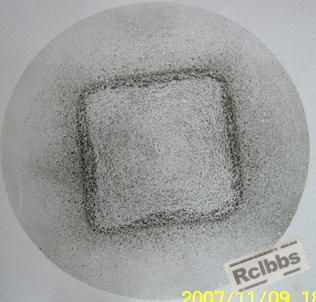

锭形骗析
特征：在酸浸试片上呈腐蚀较深的，并由暗点和空心组成的，与原锭型横截面形状相似的框带，一般为方形。
产生原因：在钢锭结晶过程中由于结晶规律的影响，柱状晶区与中心等轴晶区交界处的城分偏析和杂质聚集所致。
评定原则：以暗点和空隙的数量、大小、及密集程度而定。

小~啊傻

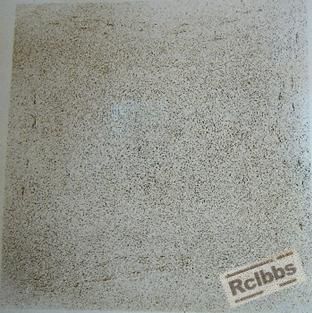

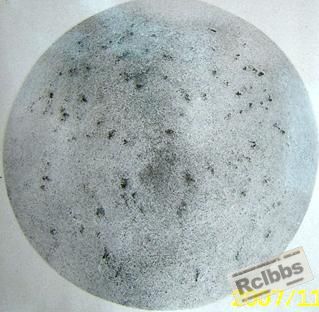

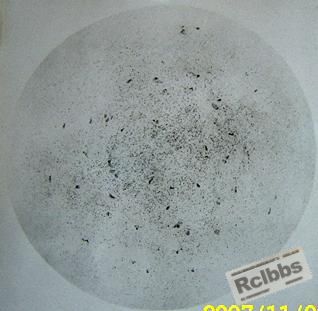

点状偏析
特征：在酸浸试片上呈不同形状和大小的暗色斑点。不论暗色斑点与气泡是否同时存在，这种暗色斑点统称点状偏析。当斑点分散分布在整个截面上时叫做一般点状偏析；当斑点存在于试片边缘时叫做边缘点状偏析。
产生原因：一般认为结晶条件不良，钢液在结晶过程中冷却较慢产生的成分偏析。当气体和夹杂物大量存在时，使点状偏析严重。
评定原则：以斑点的数量、大小和分布状况而定。

小~啊傻

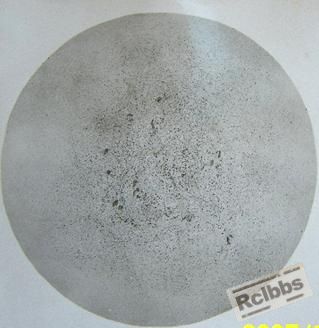

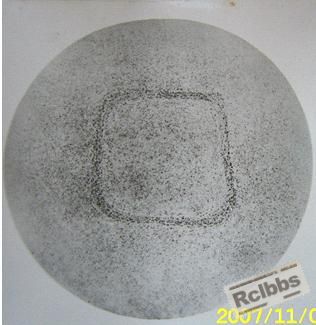

边缘点状偏析

小~啊傻

很想一次性上传但是由于初学还请前辈们指导！

lancelo

比标准上的图清晰多了

mnms34

感觉这些图片好像就是标准上的，呵呵

水火不容

就是标准上的，不过想问下，你们做低倍组织的腐蚀剂和腐蚀时间和方法是按标准GB/T226来做的吗？

HYL1113

感谢上传，共同学习共同进步

小~啊傻

图片在钢厂的实验室里借来的 ，全都是原版的照片。（老标准）
腐蚀方法我们是按照GB/T18254-2002做的

liujianjun

楼主
太谢谢你了
长了不少知识

我心依然

呵呵    我还以为你自己做的那，级别那么清晰

lanwenbiao

有发纹的缺陷图片吗？谢谢

freematerial

很好的资料，能否再提供具体的腐蚀方法，及一些实际的例子

王传旭

能不能传点高倍轴承金相图片，网上的太模糊了，谢谢！

小~啊傻

发纹的没有，我也很想弄一套呢
发纹现在磁粉探伤时发现才能看到的，做塔形没那个条件
磁粉被动的是也不能确定是发纹 还是磨削裂纹或者是淬火过热引起的裂纹

水火不容

感谢楼主了，这次在看您的图片感觉是真的清晰啊。GB1979上的的图片真的跟您的不是一个样哦。抱歉啊！敢问下要做成您这样的样，该怎么做呢！

huangwei

学习了，很受用，不过能否一起对试样进行一下评级啊，这样就更完善了！

zyz887

路过 正在学习中......
