锰黄铜金相组织鉴别

ccfx99

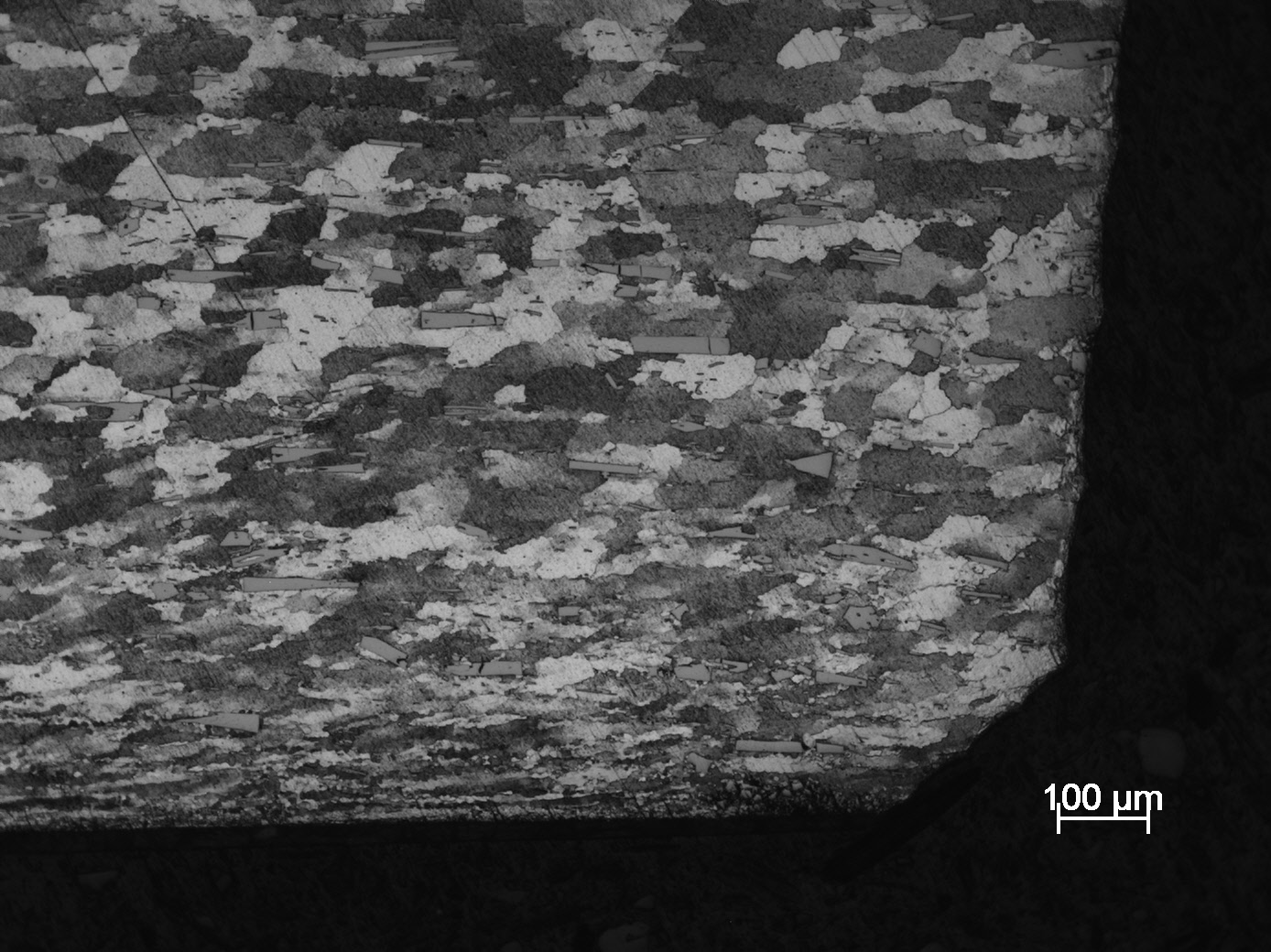

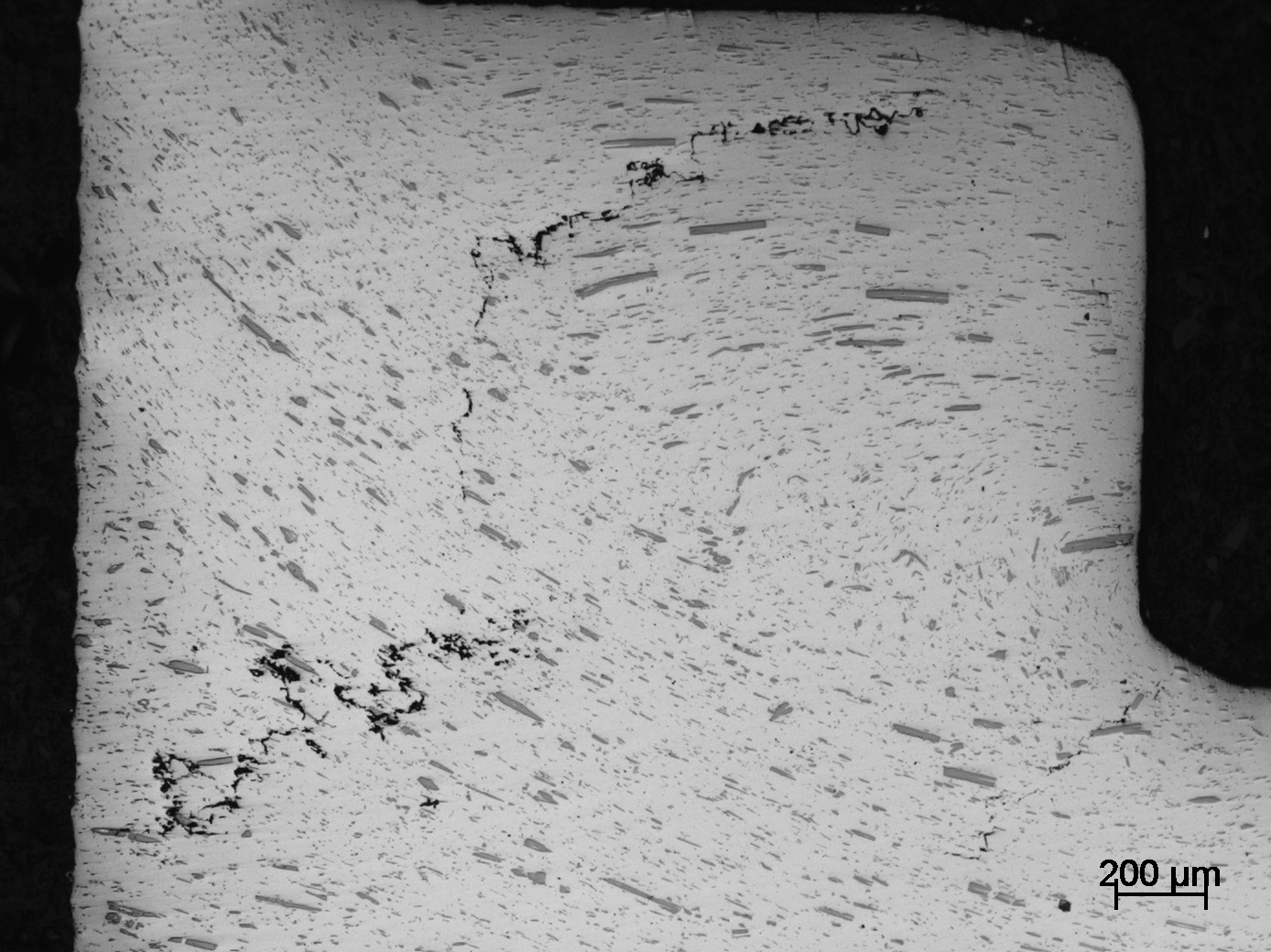

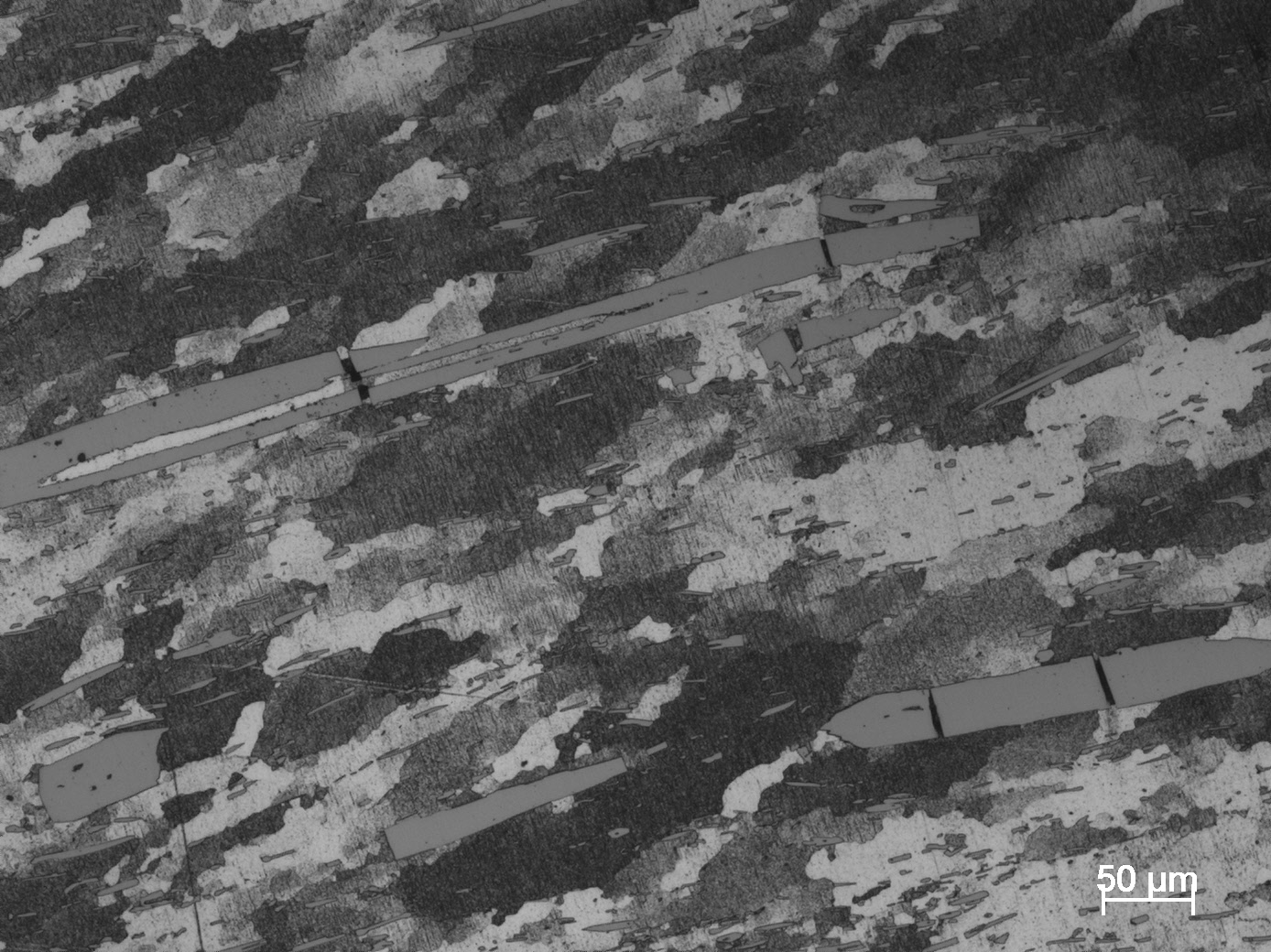

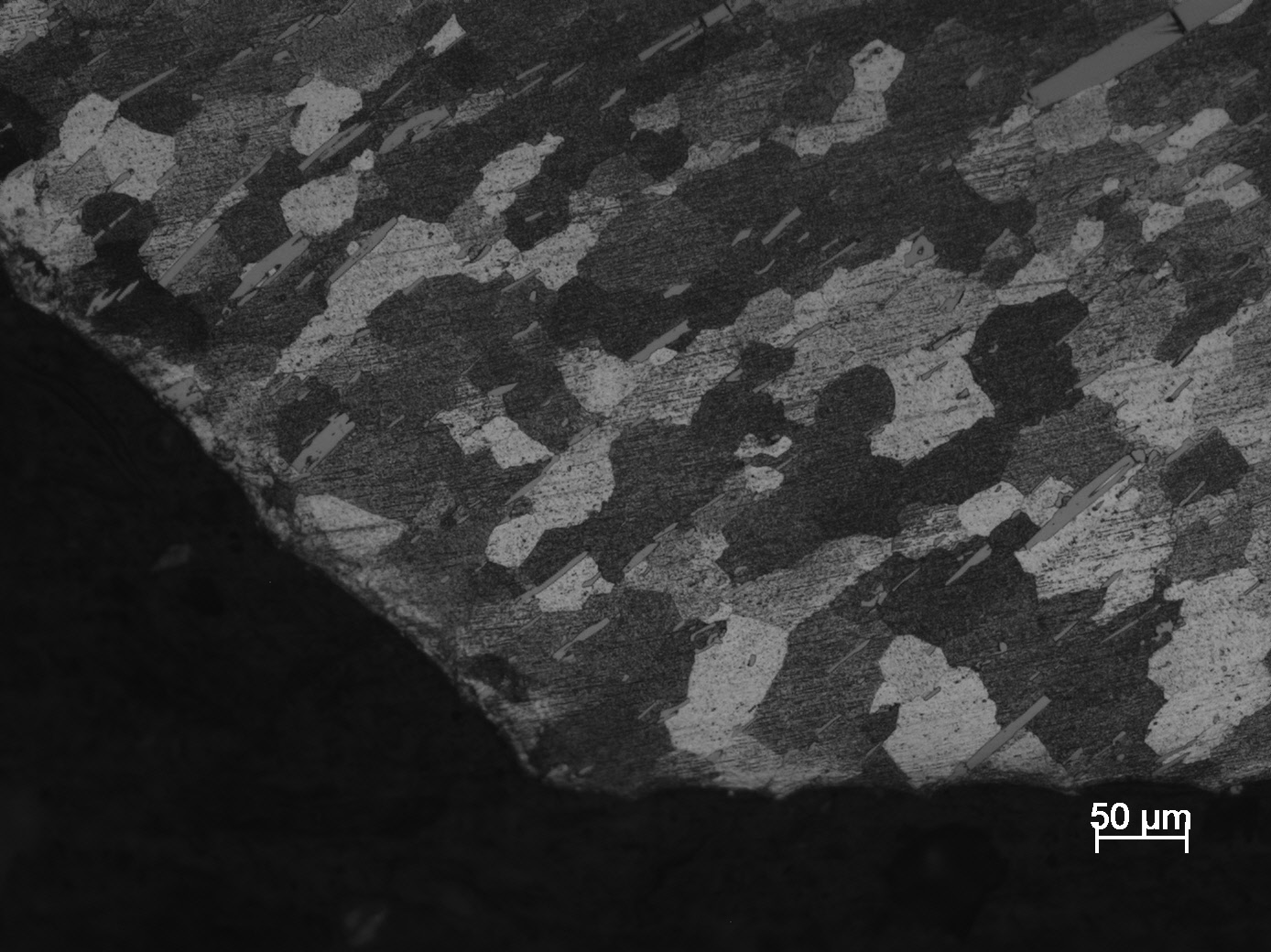

请问锰黄铜金相组织中的条形灰块叫什么，是β相吗？另外大家认为裂纹是原材料还是挤压裂纹

我不是孔子

不是β相，字数不够，字数还不够

ccfx99

我不是孔子 发表于 2017-11-19 21:14
不是β相，字数不够，字数还不够

很少接触铜合金，那么你认为那个是β相，那灰块是什么

ccfx99

我不是孔子 发表于 2017-11-19 21:14
不是β相，字数不够，字数还不够

这个材料是含锰和铝的黄铜，那个是β相？这个灰块是什么，叫硬质相？

ccfx99

我不是孔子 发表于 2017-11-19 21:14
不是β相，字数不够，字数还不够

谢谢！这个材料是含锰和铝的黄铜，有β相吗？这个灰块是什么，叫硬质相？

ccfx99

我不是孔子 发表于 2017-11-19 21:14
不是β相，字数不够，字数还不够

谢谢！这个材料是含锰和铝的黄铜，有β相吗？这个灰块是什么，叫硬质相？

luckiver

图片拍得非常清晰。very good

宜秀相工

金相组织为a十β十Fe,见图1.图中白色块、针状为“固溶体,均匀分布的小颗粒状为Fe相,黑色为a相基体。a固溶体属面心立方晶格,性软,塑性好;（班门弄斧了，说的不对，请多批评）

qzhaoy0519

图中灰色长条应为化合物相，若铜中含铁高，则可能是铁相；若含Si高，也可能是Si与铁、锰的化合物，具体成分可进行能谱分析。

我不是孔子

宜秀相工 发表于 2017-11-21 18:42
金相组织为a十β十Fe,见图1.图中白色块、针状为“固溶体,均匀分布的小颗粒状为Fe相,黑色为a相基体。a固溶体 ...

我认为是基体β+硅锰相。

我不是孔子

宜秀相工 发表于 2017-11-21 18:42
金相组织为a十β十Fe,见图1.图中白色块、针状为“固溶体,均匀分布的小颗粒状为Fe相,黑色为a相基体。a固溶体 ...

纠正一下之前的回复，我觉得是β相基体+硅锰相

我不是孔子

β相塑性差，所以容易裂，该材料锌含量应该很高吧。

ccfx99

ccfx99 发表于 2017-11-20 23:49
谢谢！这个材料是含锰和铝的黄铜，有β相吗？这个灰块是什么，叫硬质相？

系统出现点问题，还以为没发出去呢？发出这么多！

ccfx99

qzhaoy0519 发表于 2017-11-22 08:28
图中灰色长条应为化合物相，若铜中含铁高，则可能是铁相；若含Si高，也可能是Si与铁、锰的化合物，具体成分 ...

图中灰色长条为Si与锰的化合物

ccfx99

我不是孔子 发表于 2017-11-22 22:10
β相塑性差，所以容易裂，该材料锌含量应该很高吧。

锌含量在30左右，所以我倾向是基体α+硅锰相
挤压成型，现在还不能排除原材料有裂纹

ccfx99

我不是孔子 发表于 2017-11-22 22:10
β相塑性差，所以容易裂，该材料锌含量应该很高吧。

锌含量30以下，铜63 锰5-7 铝4-5
所以我倾向α相，请问这种组织a和β怎么区别

我不是孔子

ccfx99 发表于 2017-11-23 23:21
锌含量30以下，铜63 锰5-7 铝4-5
所以我倾向α相，请问这种组织a和β怎么区别

如果按你讲的成分，Al的Zn当量是很高的。从化合物形态我觉得是含硅锰。成分是你们自己测的吗？由于铜价贵，很多厂家会把铜控制在下限。用的什么腐蚀剂？制样水平有待提高。α相常伴有孪晶，但不一定。如果是两相组织用FeCl3+HCl+酒精腐蚀，β会晶莹剔透的感觉，β相的Zn含量高较α相更被容易腐蚀，FeCl3+HCl+水腐蚀会发黑。

ccfx99

我不是孔子 发表于 2017-11-24 20:40
如果按你讲的成分，Al的Zn当量是很高的。从化合物形态我觉得是含硅锰。成分是你们自己测的吗？由于铜价贵 ...

谢谢！我查资料了确实像你说的，成分不是测的，是技术要求。灰块是硅锰，做电镜了

ehai237

图片是（α+β）基体+MnSi强化相，根据SiMn比有MnSi和Mn3Si等，根据图片应该是熔炼时没有搅拌均匀，Si元素和Mn元素偏聚，在挤压过程中断裂，建议从熔炼和铸锭均匀化环节进行工艺改善。

ehai237

ccfx99 发表于 2017-12-4 21:12
谢谢！我查资料了确实像你说的，成分不是测的，是技术要求。灰块是硅锰，做电镜了

从图片上看应该是（α+β）基体+MnSi或Mn3Si强化相，产生断裂缺陷的原因主要是熔铸时Si、Mn偏聚，建议从熔炼和铸锭均匀化工艺方面进行改善。
