组织分析，请大神们畅所欲言！

热处理胡工 · 发表于 2018-5-13 14:23:03

本帖最后由热处理胡工于 2018-5-13 14:25 编辑

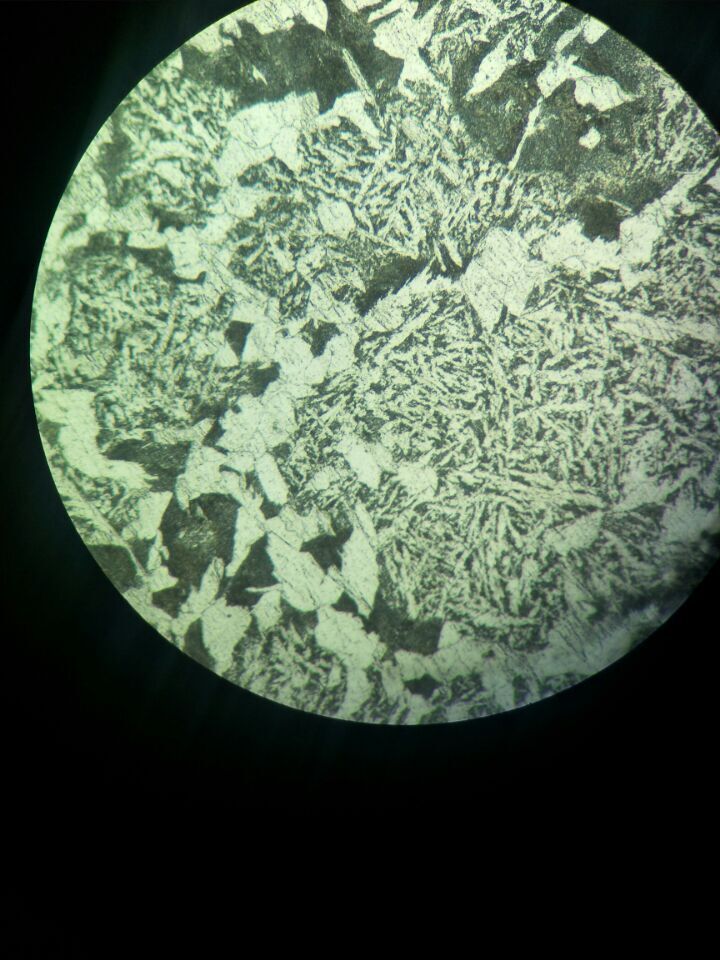

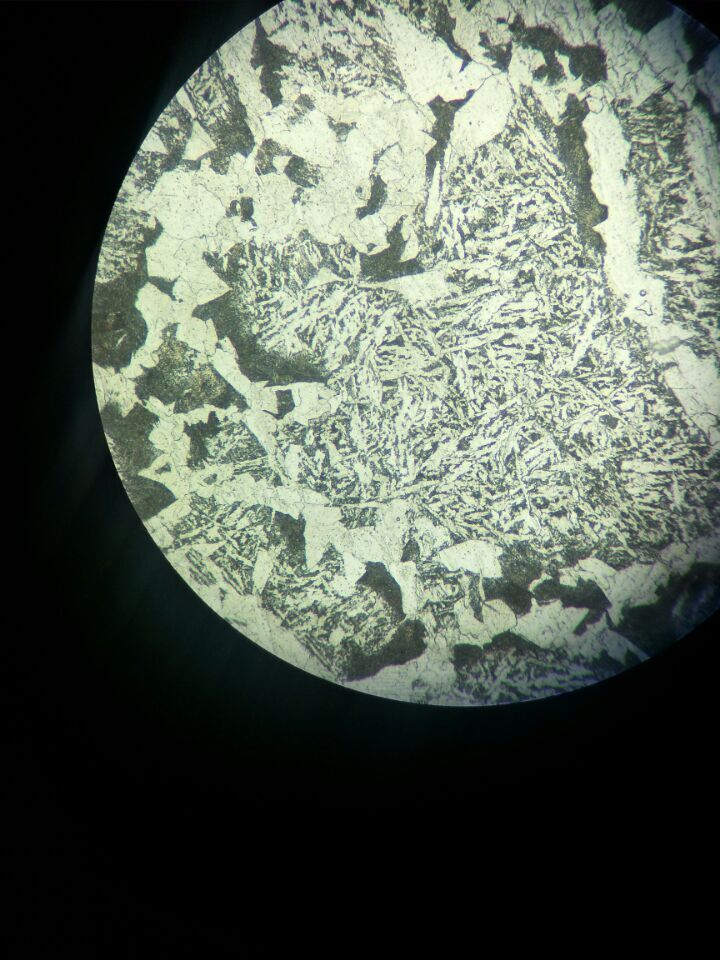

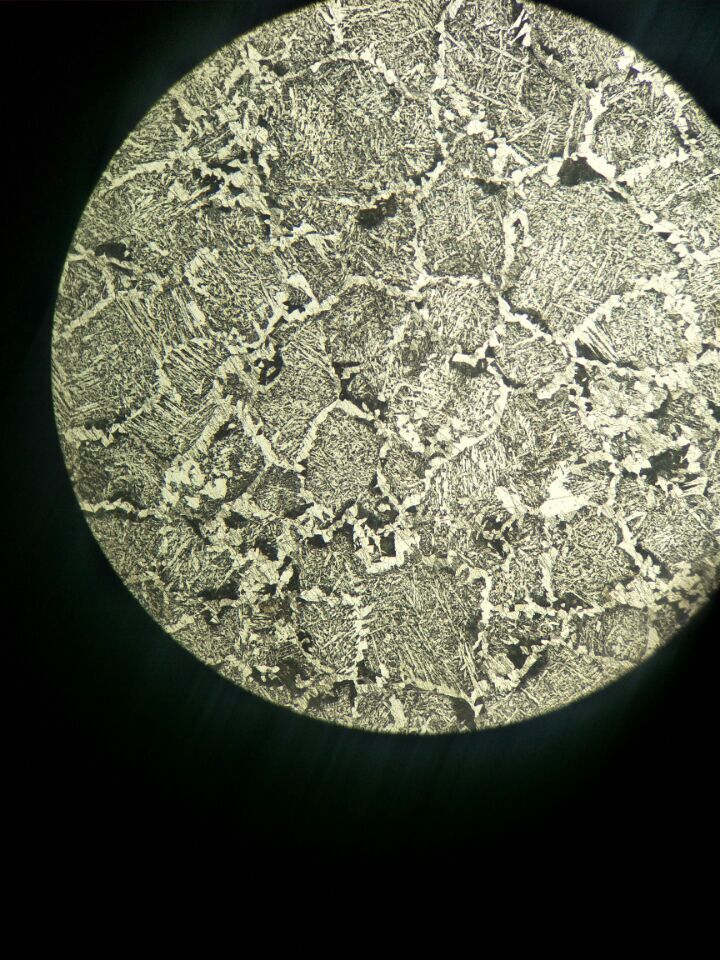

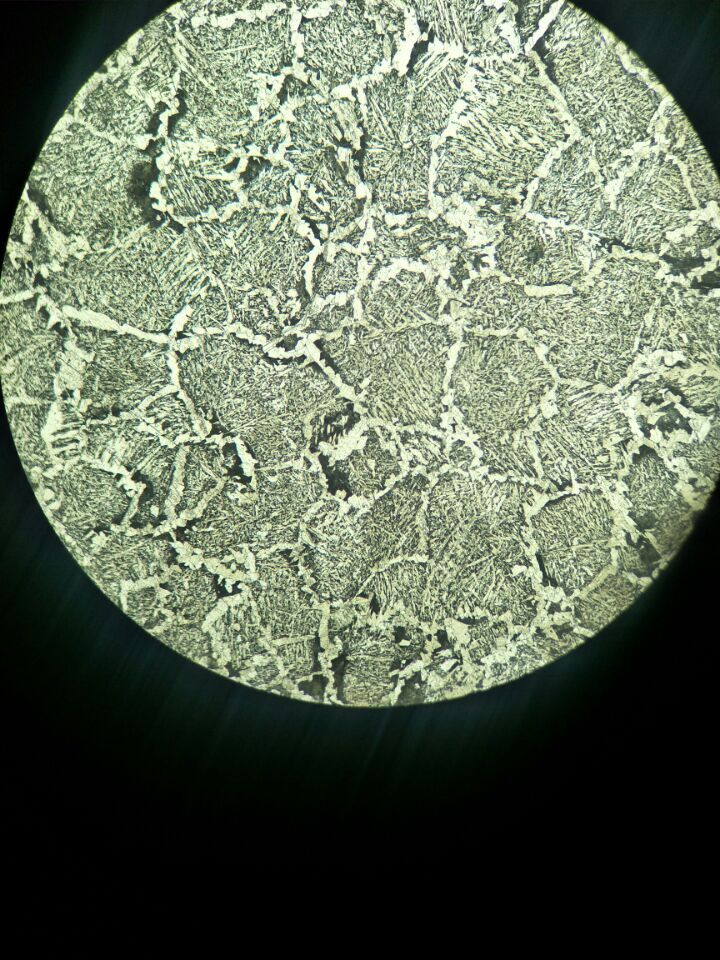

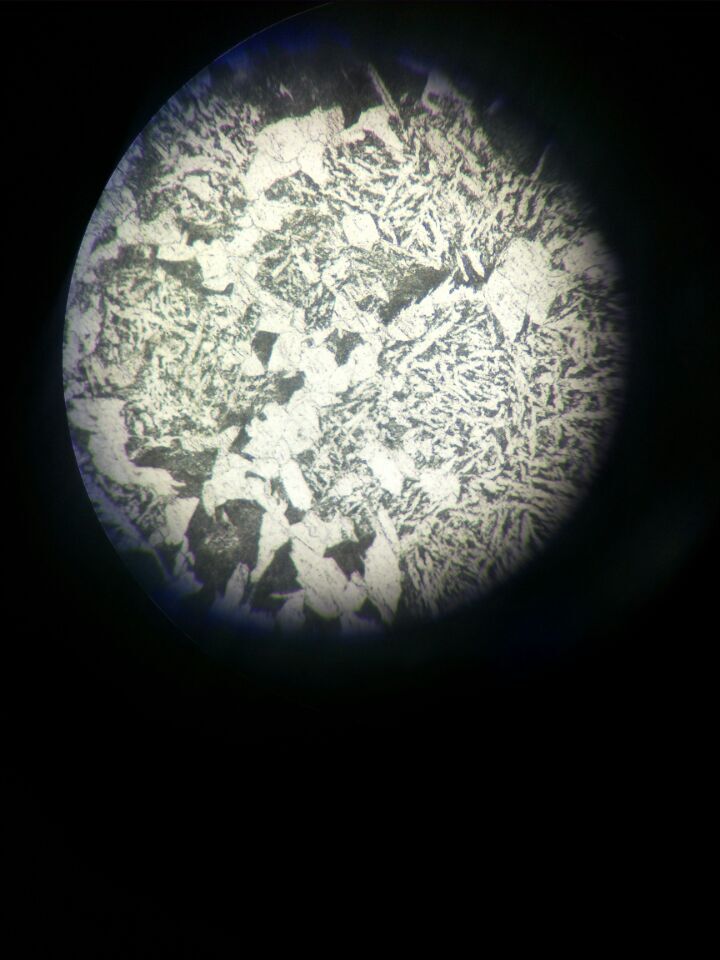

材料20CRMO 正火工艺不详！里面有魏氏组织吗？还是说有魏氏趋向，但是并无魏氏组织！
另，如何返工！请告知谢谢！

MYG · 发表于 2018-5-13 18:14:59

放大倍数标错了吧-------------------------------------

热处理胡工 · 发表于 2018-5-13 21:45:12

MYG 发表于 2018-5-13 18:14
放大倍数标错了吧-------------------------------------

不好意思放反了，..........抱歉

qzhaoy0519 · 发表于 2018-5-14 08:27:14

是铸件？还是锻件？看组织形态，应没有正火。

热处理胡工 · 发表于 2018-5-14 09:51:03

qzhaoy0519 发表于 2018-5-14 08:27
是铸件？还是锻件？看组织形态，应没有正火。

产品是锻件！...................

热处理胡工 · 发表于 2018-5-14 09:54:43

能有人说明下组织吗？还有是什么原因造成的，如何解决。不胜感激！谢谢

flysuddenly · 发表于 2018-5-14 15:13:09

跟铸态组织差不多，估计没经过正火处理

aaron01 · 发表于 2018-5-14 15:20:09

贝氏体组织为主，冷却过快了，如果零件要求不高，可以高温回火调整硬度。
如果后续对热处理变形要求严格的话，重新返工正火吧。
照片没有比例尺，无法判断晶粒度，你自己显微镜下量吧，晶粒度不合格的话，就返工正火吧。

热处理胡工 · 发表于 2018-5-14 15:29:37

aaron01 发表于 2018-5-14 15:20
贝氏体组织为主，冷却过快了，如果零件要求不高，可以高温回火调整硬度。
如果后续对热处理变形要求严格的 ...

本人看来里面是大量的上贝氏体，及铁网加屈氏体。冷却过快，组织未能均匀化！温度过高或者保温时间过长，晶粒长大! 看样子产品有可能都没有预冷保温就直接拉出来冷却了。不知道对不对，忘前辈指点！

热处理胡工 · 发表于 2018-5-14 15:31:04

flysuddenly 发表于 2018-5-14 15:13
跟铸态组织差不多，估计没经过正火处理

您有铸态组织金相吗，能不能拿出来看看。对比下。

aaron01 · 发表于 2018-5-14 15:48:13

热处理胡工发表于 2018-5-14 15:29
本人看来里面是大量的上贝氏体，及铁网加屈氏体。冷却过快，组织未能均匀化！温 ...

硬度是多少？从这个材料的CCT曲线来看，沿晶的也可能是贝氏体。

qzhaoy0519 · 发表于 2018-5-15 07:47:31

本帖最后由 qzhaoy0519 于 2018-5-15 07:48 编辑

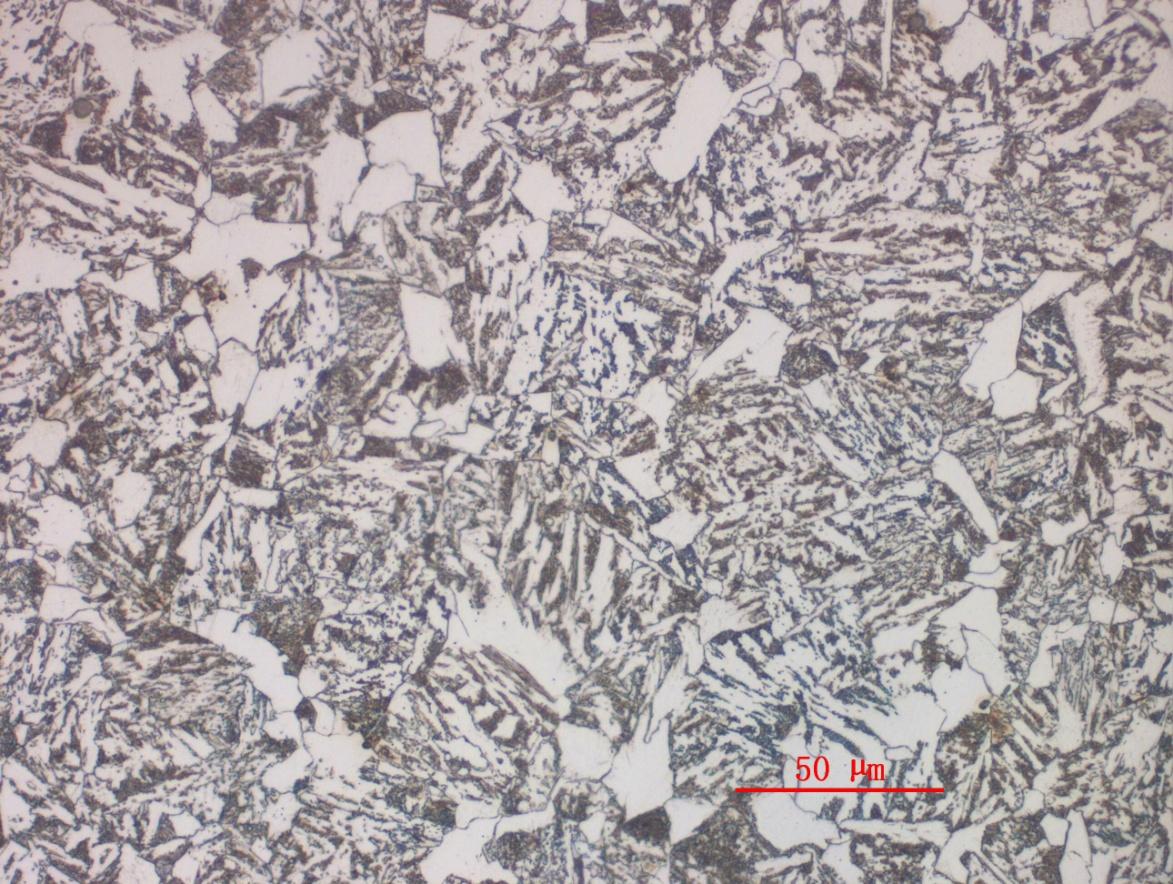

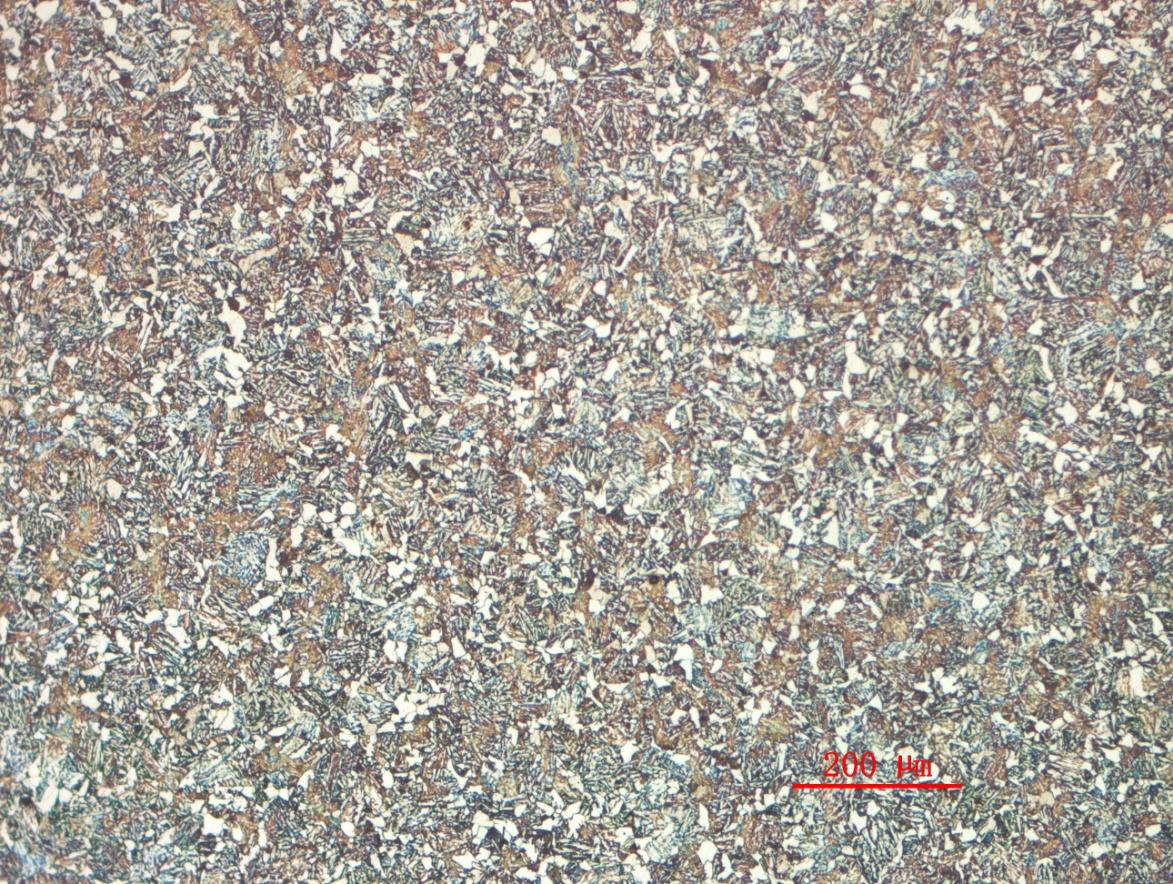

20CrMo钢32mm热轧圆钢组织。

热处理胡工 · 发表于 2018-5-15 08:41:37

aaron01 发表于 2018-5-14 15:48
硬度是多少？从这个材料的CCT曲线来看，沿晶的也可能是贝氏体。

硬度值 89 的 91

热处理胡工 · 发表于 2018-5-15 08:56:18

qzhaoy0519 发表于 2018-5-15 07:47
20CrMo钢32mm热轧圆钢组织。

你这图还是与我这张图在组织上还是有一定区别的，工艺上我的是超温你的是低温未到温。但是都是未均温，保温，
1：图1有未溶解铁素体，而且铁素体成针状。温度不够且冷速过快。
2：图2里面全是贝粒加少量未溶F

我心飞翔eric · 发表于 2018-5-17 16:03:37

铸态特征比较明显

鸽子王019 · 发表于 2018-5-18 15:37:19

贝氏体组织为主，没有预冷保温就直接拉出来冷却了，造成冷却过快

han18256062547 · 发表于 2018-5-18 16:04:43

贝氏体组织为主，冷却过快了，如果零件要求不高，可以高温回火调整硬度。

独语斜阑 · 发表于 2018-5-19 07:58:48

从图片看，部分正火异常组织，部分锻造原始组织。说明该锻件已经正火处理过，但处理结果不好。
产生原因：正火温度过低或保温时间不足会造成原始组织和正火组织混合存在；贝氏体过多与冷却速度相关。

热处理胡工 · 发表于 2018-5-19 13:54:40

独语斜阑发表于 2018-5-19 07:58
从图片看，部分正火异常组织，部分锻造原始组织。说明该锻件已经正火处理过，但处理结果不好。
产生原因： ...

您说的我都赞同，就是有一点，您确认是温度不足造成的这种形态吗？

独语斜阑 · 发表于 2018-5-20 08:07:50

热处理胡工发表于 2018-5-19 13:54
您说的我都赞同，就是有一点，您确认是温度不足造成的这种形态吗？

没见到你的产品实物及正火工艺前，就妄下结论是不严谨的。你说呢？
