帮忙看下退火后的组织

hehewangrui · 发表于 2018-10-10 10:11:05

材料成分：C碳 0.29-0.33%
Si硅 0.20-0.35%
Mn锰 0.90-1.1%
Cr铬 3.80-4.0%
Mo钼 1.00-1.30%
Ni镍 0.6-0.8%
V钒 0.3-0.4%

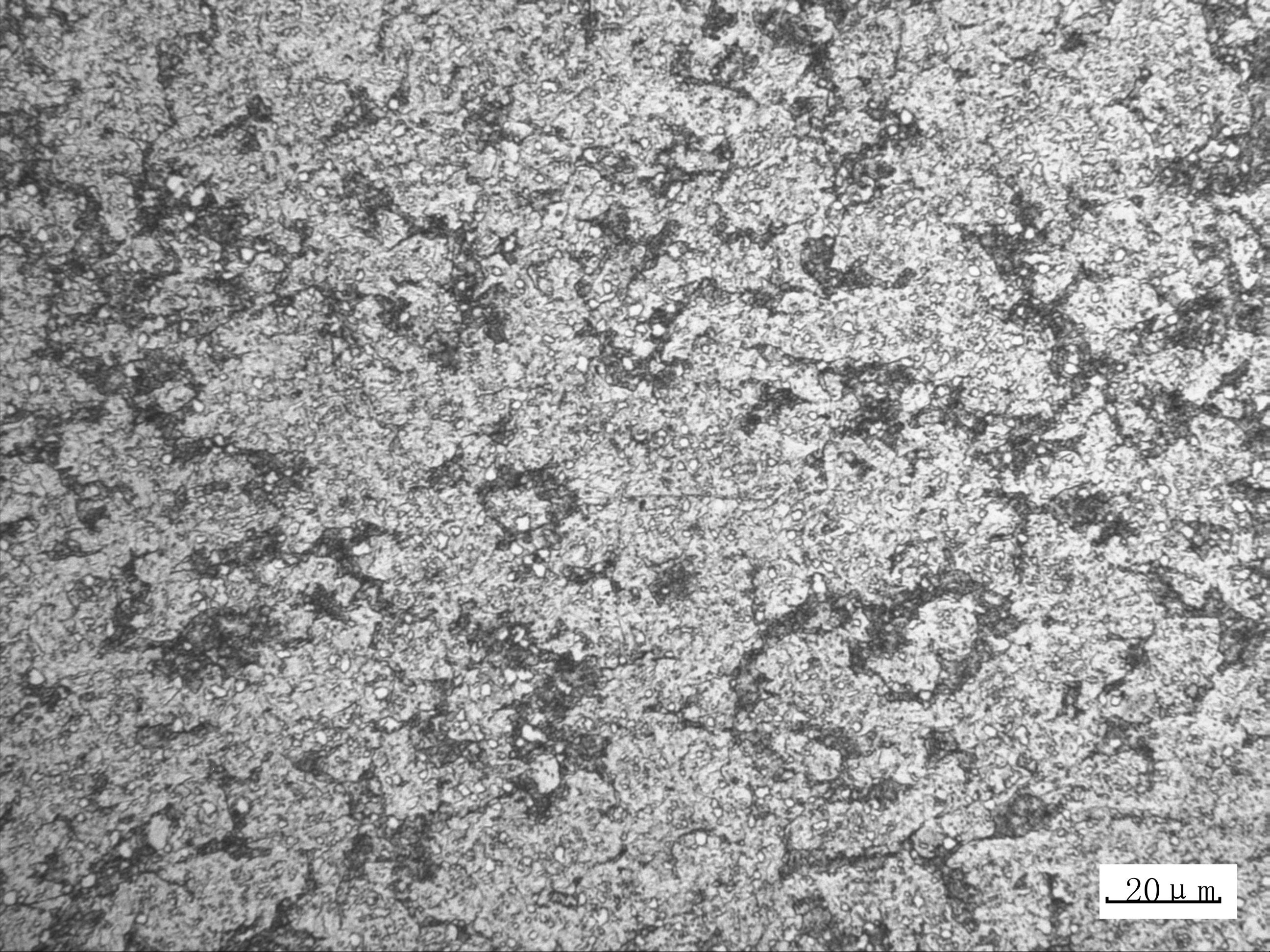

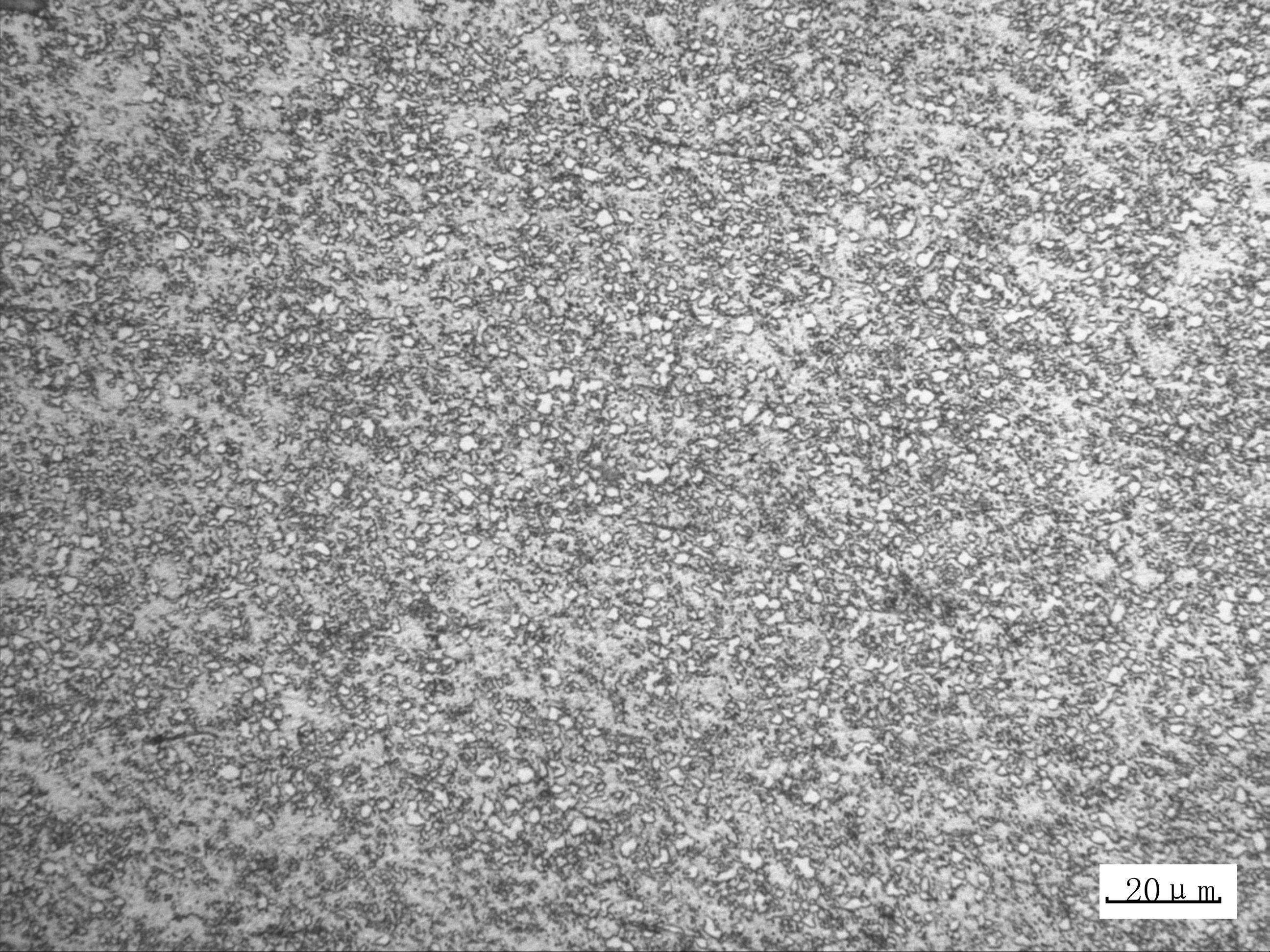

材料经过810℃退火，保温5小时后出炉，同一退火炉内出现了两种不同组织和硬度的现象，正常组织为球化均匀的铁素体+球状珠光体，硬度为180-210HV，非正常组织出现了片状黑色的组织，硬度为310-330HV，请大家帮忙分析下，是什么原因造成的。

热海 · 发表于 2018-10-12 14:14:20

该批产品退火不充分，没有严格按照退火工艺操作，科学不得半点虚假。

jiangzhouli · 发表于 2018-10-13 08:31:04

退火结束时，冷却速度过快。

hehewangrui · 发表于 2018-10-10 10:12:01

黑色为区氏体还是珠光体呢？

hehewangrui · 发表于 2018-10-10 13:08:57

没人回答，我自己顶了

qinqiang268 · 发表于 2018-10-11 10:23:51

建议对硬度高的组织异常件再去确认一下材质。
正常退火不应该有这么高的硬度。

hehewangrui · 发表于 2018-10-15 09:03:19

wangzeshi 发表于 2018-10-14 08:46
炉子的温度均匀性有测过吗？冷却速度快就会出现屈氏体等高硬度的相。另外，退火温度似乎比较低，这样就会合 ...

810度的退货温度应该不低吧？那应该多少度合理呢？

hehewangrui · 发表于 2018-10-15 09:04:18

热海发表于 2018-10-12 14:14
该批产品退火不充分，没有严格按照退火工艺操作，科学不得半点虚假。

赞同你的观点，去车间找证据找不到，操作工都不承认，我也很无奈

小卖部长 · 发表于 2018-10-15 22:10:13

不正常的那个炉温超了，碳化物不是球化，而是大量溶入奥氏体，冷却后形成细片状珠光体组织。

hehewangrui · 发表于 2018-10-16 11:31:41

小卖部长发表于 2018-10-15 22:10
不正常的那个炉温超了，碳化物不是球化，而是大量溶入奥氏体，冷却后形成细片状珠光体组织。

今天出炉又发现这种情况了，今天发现的材料是混装的，只有一个厂家的原材料会发生这样的情况，其他厂家并没有这样的现象，不同厂家材质成分基本一致的，为什么会出现这种情况呢？

bsh543516227 · 发表于 2018-10-19 16:55:57

我有过这种情况，不同厂家的料会影响加热速率。我的做法是分开制定不同的工艺。
为什么不升温呢？

天涯浪子 · 发表于 2018-10-19 17:15:34

810℃退火后直接出炉？可能出炉温度有点高

leomet · 发表于 2018-10-21 15:59:47

出爐時爐溫是多少??????????

hehewangrui · 发表于 2018-10-23 10:08:14

leomet 发表于 2018-10-21 15:59
出爐時爐溫是多少??????????

600度出炉吹风，降到150度左右打开炉盖子

小卖部长 · 发表于 2018-10-24 21:14:08

hehewangrui 发表于 2018-10-16 11:31
今天出炉又发现这种情况了，今天发现的材料是混装的，只有一个厂家的原材料会发生这样的情况，其他厂家并 ...

请检查一下不同厂家的材料原始组织有什么不同。

hehewangrui · 发表于 2018-11-2 13:13:41

小卖部长发表于 2018-10-24 21:14
请检查一下不同厂家的材料原始组织有什么不同。

原始组织检查了，是球化退火的组织，只是出问题的原材料球状珠光体尺寸会大一些

		自动登录	找回密码
密码			免费注册

[求助] 帮忙看下退火后的组织

本帖子中包含更多资源
