求各位前辈鉴定是否是脱碳

namo_vic

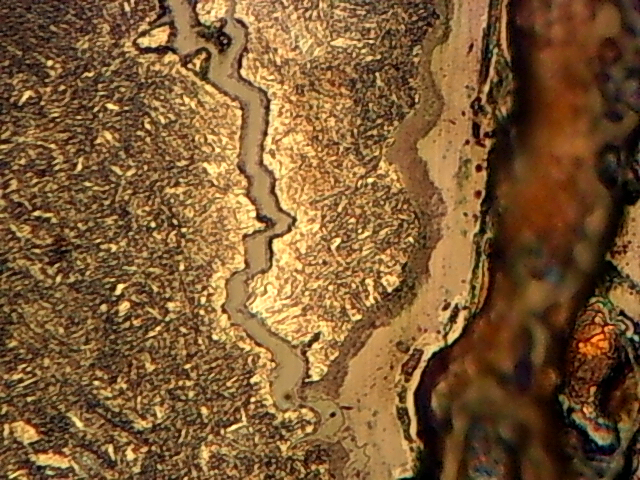

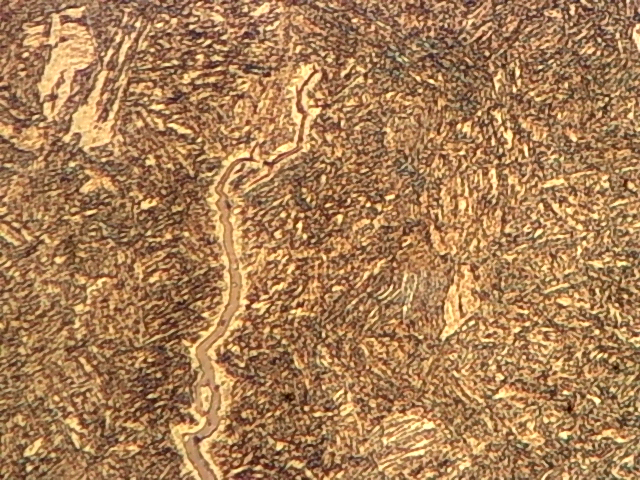

如题，材料42CrMo，前桥类产品。调质后探伤发现裂纹，在分模面位置。500倍下观察，主裂纹无明显脱碳，分支裂纹两侧亮白色，求鉴定，是否是真脱碳，分支裂纹内部灰色物体是氧化物还是抛光剂。
