气体淬火炉零件出现蓝斑点

火山

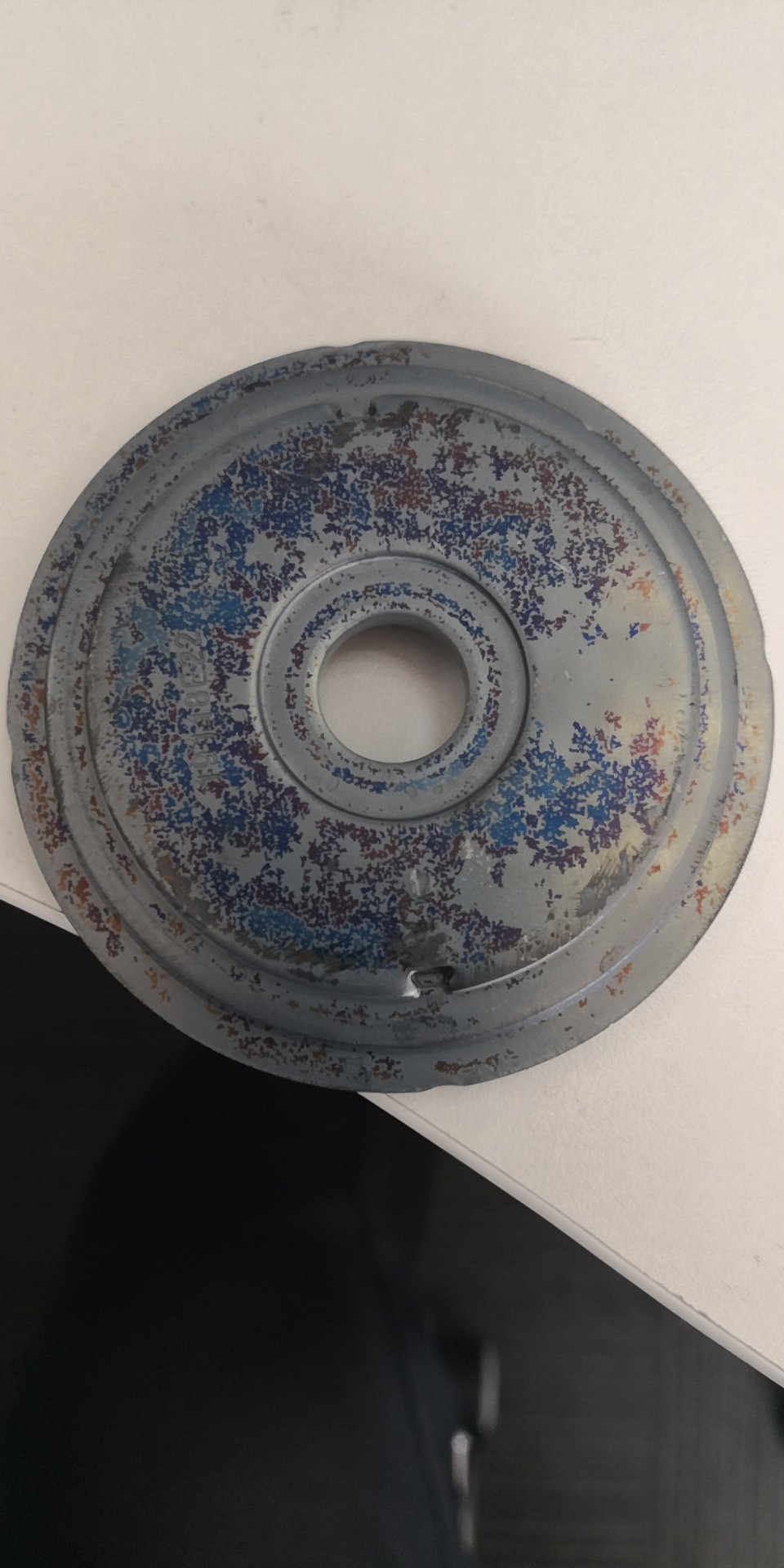

现象：我司气淬炉零件出现异色——蓝斑点。
工艺流程：清洗（碱性）+渗碳+气体（空气）剧烈淬火+自发回火。
工艺气体：吸热式气氛（露点7）+丙烷
怀疑对象：
1.未深度清洗，清洗不彻底导致残余碱性清洗液和冲压油附着在零件表面，热处理后造成蓝斑点
   验证方法：使用酒精人工深度清洁和碳氢清洗
   验证结果：零件外观蓝斑未改善
2.RX气体成分不稳定
   验证方法：三气分析仪监测RX气体在露点为7时（实际露点波动为6-8）成分变化。改变露点范围，在露点为5时，投样件测试。在露点为9时投样件测试
   验证结果：零件外观蓝斑未改善
3.淬火气体（空气）含水分
   验证方法：由于淬火气体来自设备自带的空压机，设备自带空压机没有过滤水汽的装置
   验证结果：由于此设备我司有多台，也已经使用多年，此现象最近出现，所以可以排除季节天气造成的影响
4.原材料
  原材料工艺流程：
  热轧钢卷——酸洗——分条——退火——防锈

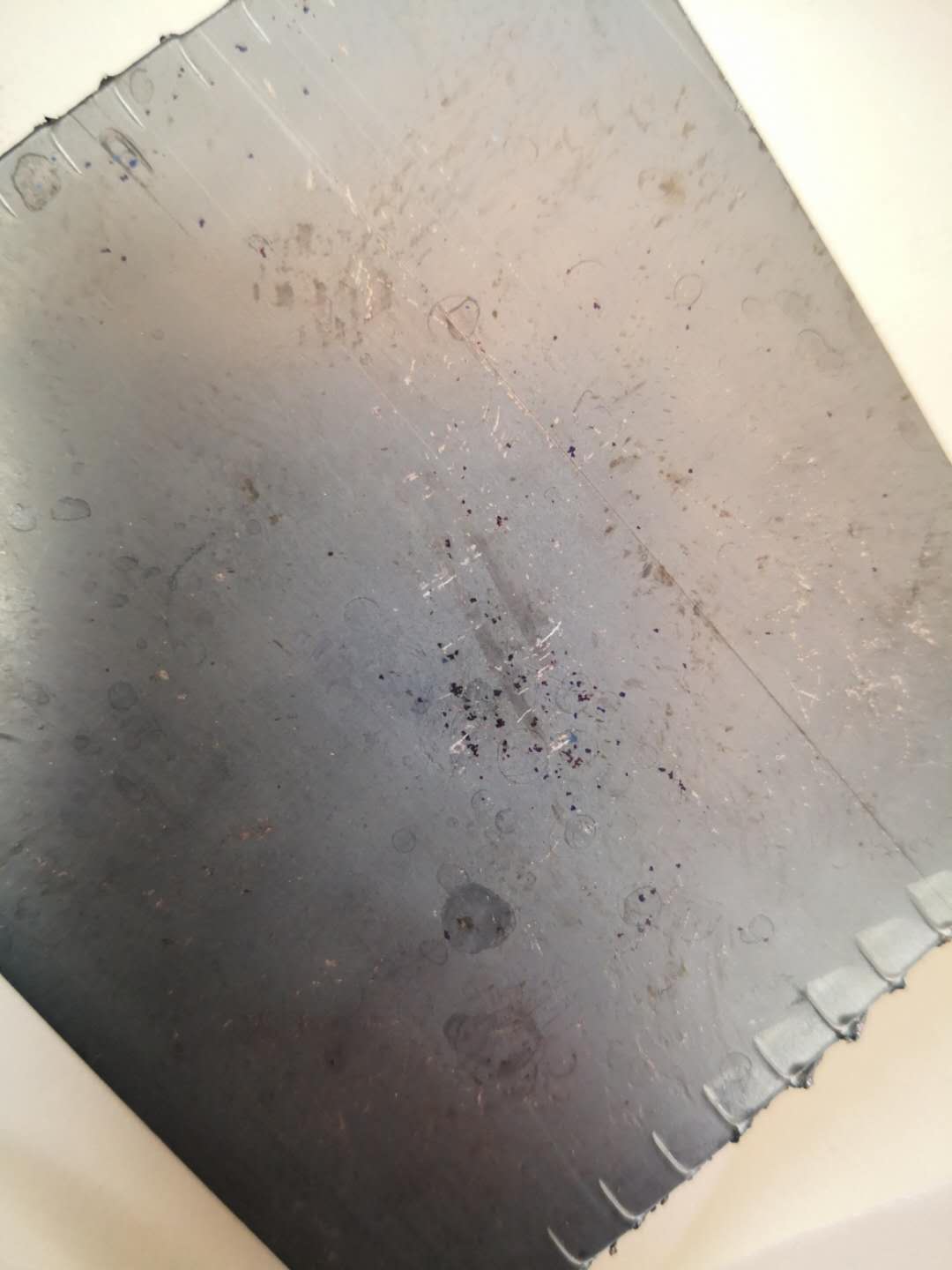

  验证方法：切割部分原料钢带清洗（碱性）在不进行冲压的前提下热处理
  验证结果：原料钢带出现蓝斑点
问题：我们验证了很多想象的原因，结果指向原材料。但是该原材料产自 宝钢，宝钢技术人员确认该钢带工艺未变更。
          想请问各位，是否遇到过类似问题？也想请各位头脑风暴一下该类现象出现的原因？

djh088

这个问题应该出现在原材料上，冷轧板光亮退火前冷轧酸洗不测底

火山

火山

华海

           自发回火:(:(

火山

华海 发表于 2019-5-23 09:21
自发回火

气淬炉：
零件在加热炉完成渗碳后，快速移出加热炉到达淬火工位（约1.5秒），淬火装置分为两道淬火工位，零件到达淬火工位1冷却7秒，然后工件移至淬火工位2继续冷7秒。零件移出淬火工位后——热处理成品件

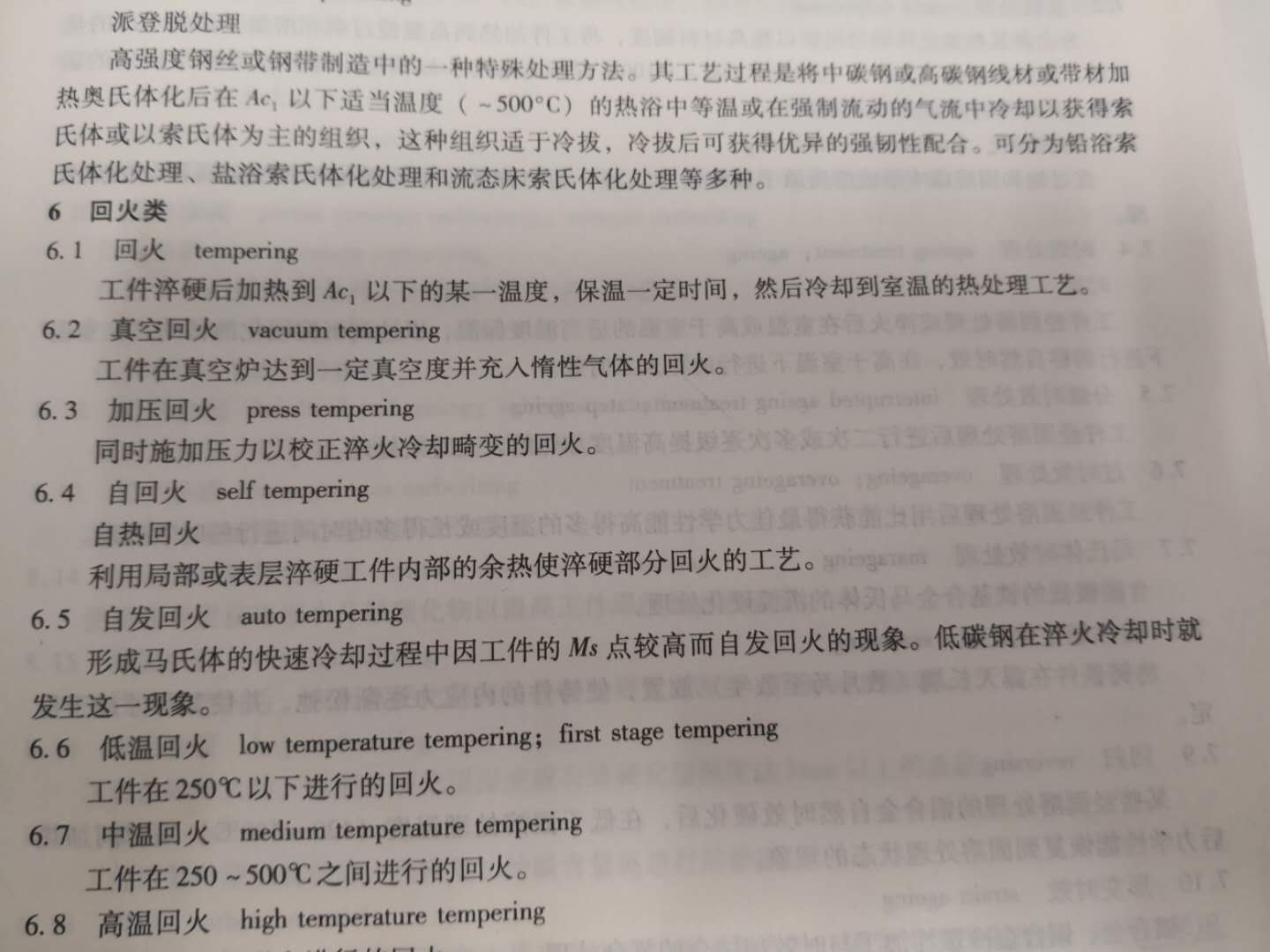

自回火（自热回火）：利用局部或表层淬硬工件内部的余热使淬硬部分回火的工艺

自发回火：形成马氏体的快速冷却过程中因工件的Ms点较高而自发回火的现象。低碳钢在淬火冷却时就发生这一现象。

lhd1999

楼主气体淬火使用的是空气，设备情况能介绍一下吗？

心灵之约

晕！发个贴都要审核！

你这应该是表面腐蚀（氧化层）部分变蓝，工件基体没有影响。

火山

lhd1999 发表于 2019-5-24 08:08
楼主气体淬火使用的是空气，设备情况能介绍一下吗？

恩，此设备目前中国仅有4台

气淬：使用设备自带空压机，使压缩空气达到一定压力，通过喷孔使零件完成淬火

火山

心灵之约 发表于 2019-5-24 09:52
晕！发个贴都要审核！

你这应该是表面腐蚀（氧化层）部分变蓝，工件基体没有影响。

产品外发北美及欧洲客户，目前客户投诉
是的，基体正常。化验结果是：氧化物
但是具体怎么形成的，还未找到原因

心灵之约

火山 发表于 2019-5-24 10:50
产品外发北美及欧洲客户，目前客户投诉
是的，基体正常。化验结果是：氧化物
但是具体怎么形成的，还未 ...

我发了两个回复，论坛只显示了一个。

感觉是高温腐蚀，应该还是与气体有关，设备的可能性也有。没接触过气体淬火，也不了解 您的设备及工艺。

解决问题，得分析工艺过程及设备任何一个相关的细节，抽丝剥茧。

到愿意与您交流，VX:1052328464，注下：热处理论坛。

火山

心灵之约 发表于 2019-5-24 11:02
我发了两个回复，论坛只显示了一个。

感觉是高温腐蚀，应该还是与气体有关，设备的可能性也有。没接触 ...

取50件产品：
其中20件用金相砂纸打磨后，和未打磨30件产品一起入炉热处理。
验证结果：打磨零件蓝斑点消失，未打磨件蓝斑点存在。
您怀疑的对象，我们同您一样质疑。但被挑战，无法解释上述验证

lhd1999

火山 发表于 2019-5-24 10:48
恩，此设备目前中国仅有4台

气淬：使用设备自带空压机，使压缩空气达到一定压力，通过喷孔使零件完成 ...

贵公司在哪里？是否对外加工？

心灵之约

火山 发表于 2019-5-24 11:13
取50件产品：
其中20件用金相砂纸打磨后，和未打磨30件产品一起入炉热处理。
验证结果：打磨零件蓝斑点 ...

问题已经找出一半。。。

工艺及设备木有问题；

一、残留是重点。。。 二、工件进炉前已经腐蚀。

肉眼无法发现，可以用显微镜观察下。。。

shihuan211152

是所有零件都有这种蓝斑，只是轻重的区别；还是只有部分有这种蓝斑，部分是好的产品？

火山

心灵之约 发表于 2019-5-24 12:45
问题已经找出一半。。。

工艺及设备木有问题；

原材料成分，次表面金相，表面形貌，粗糙度，表面成分均OK
表面成分也没有碱性阳离子，如：Na Ca
阴离子如：OH，CO3,由于元素太轻，电镜无法做出

火山

shihuan211152 发表于 2019-5-24 16:02
是所有零件都有这种蓝斑，只是轻重的区别；还是只有部分有这种蓝斑，部分是好的产品？

通过流程卡追溯：
不同原材料钢卷，有差异：有的钢卷斑点时有时无
有的原材料斑点很严重，有的轻微或没有

但是有一点我们暂时未明白：
因为我司气淬炉有多台，若第一台设备做出来的零件外观很差，但是放到另一台设备去做则没有或轻微
当然这两台设备用的是RX气是由不同的发生器产出的气氛（露点均为7），丙烷则是通用

现在工作方向:
1.SQE和QC继续追踪原材料的4M1E变更和原材料工艺过程
2.热处理工艺工程师和维修工程师追踪热处理设备

火山

lhd1999 发表于 2019-5-24 12:15
贵公司在哪里？是否对外加工？

魔都，集团内部供货，不对外。

心灵之约

诱因+主因 叠加出现问题属于正常现象。

从你的描述来看，材料也有问题，疑惑的是没有CL?。设备（包括气）也有问题，设备使用久了，各项性能维护检查到位么？

另外：感谢你的详细描述，讨论问题就怕说一半留一半。这样才能共同学习！
         也羡慕你及你的公司，高大上！检测齐全，流程规范！

zhongguohong67

查一查有可能是碳黑造成的
