42CrMo经过560℃回火后的组织是否还有贝氏体？

kuang353

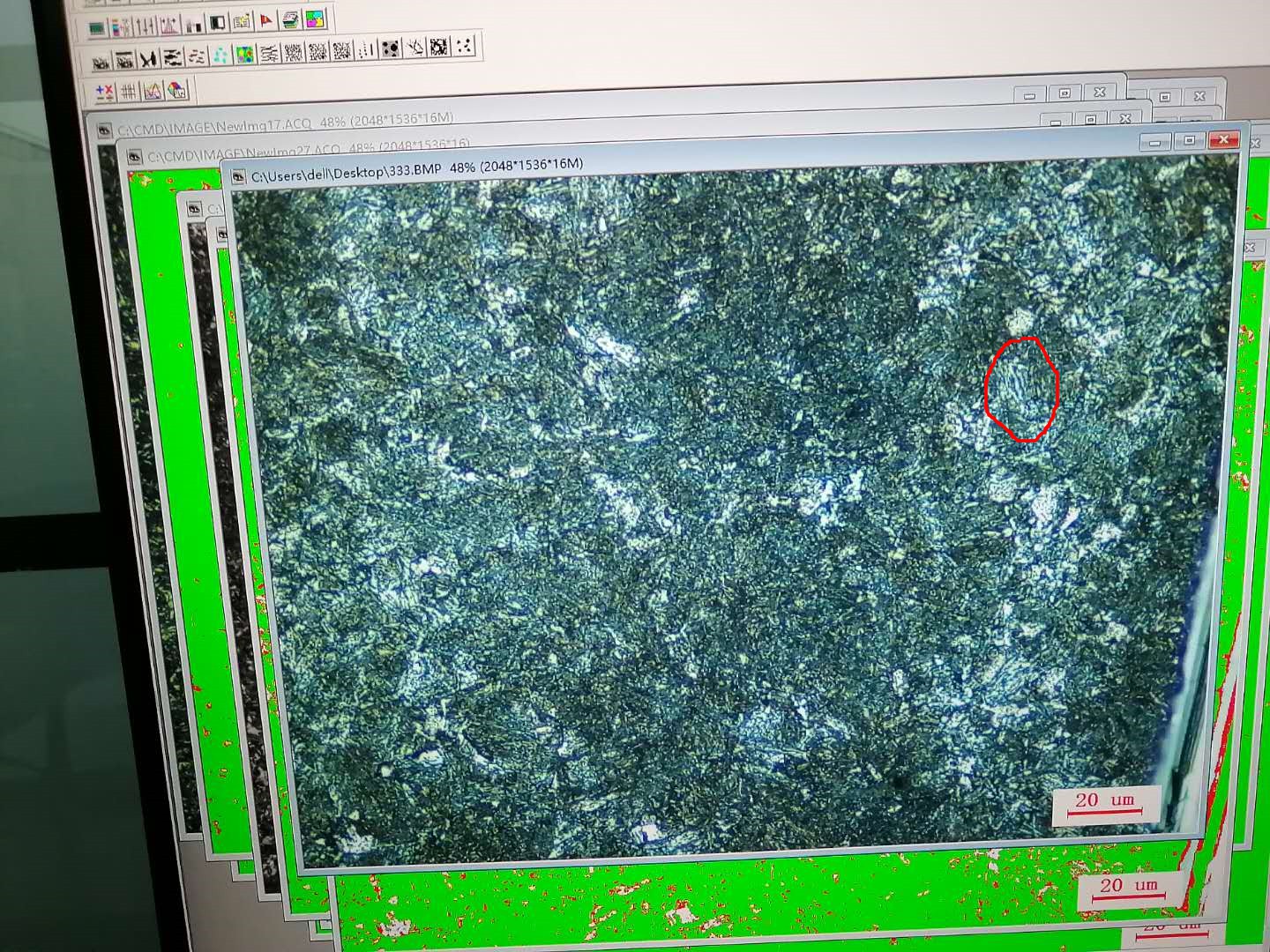

以上是42CrMo经过560℃回火后的金相，图中红色圈住的地方，有人说是贝氏体，大家有什么意见？

shenfuhai

kuang353 发表于 2020-9-7 11:14
你认为是什么组织呢？

形态更像淬火屈氏体。

fgp

淬火冷速慢可能会产生贝氏体类组织,产生的贝氏体类组织在经高温回火后可能会保持贝氏体位向,但形貌会变化

shenfuhai

cmc01253 发表于 2020-9-8 13:20
这个是粒状贝氏体组织。

粒状特征不够明显。

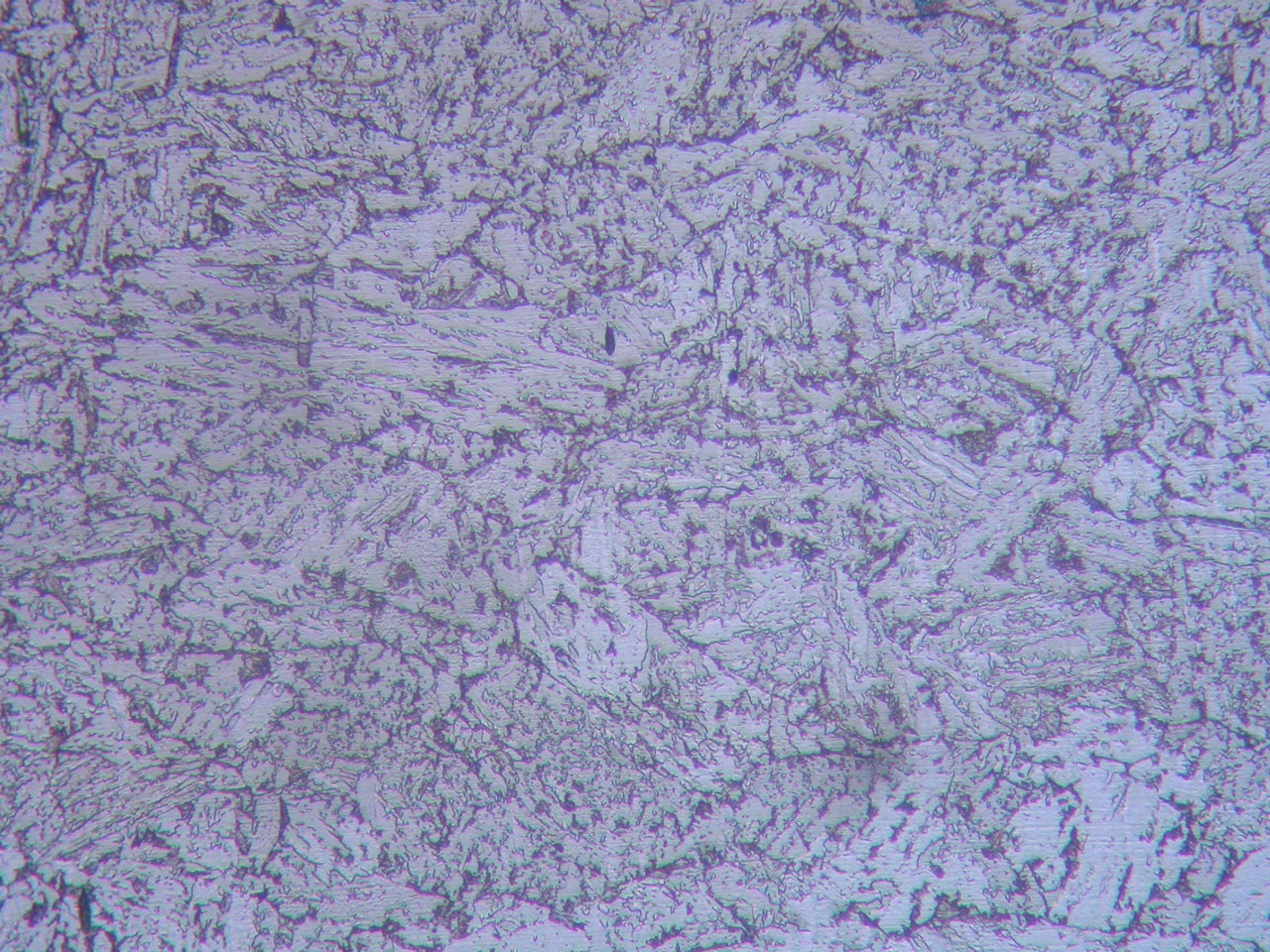

下图为粒状贝氏体，仅为参考。

菜鸟热处理

有种说法说是淬火冷速过慢产生贝氏体类组织，在经过高温回火后组织形态不会发生变化，还是贝氏体。

shenfuhai

从形态特征来看，不是贝氏体。

kuang353

菜鸟热处理 发表于 2020-9-7 07:30
有种说法说是淬火冷速过慢产生贝氏体类组织，在经过高温回火后组织形态不会发生变化，还是贝氏体。

低温回火确实贝氏体不会变化，但是我认为高温回火后，贝氏体也会发生变化

kuang353

shenfuhai 发表于 2020-9-7 08:04
从形态特征来看，不是贝氏体。

你认为是什么组织呢？

Consulting

560回火后贝氏体与马氏体一样，应该转变为索氏体了。

菜鸟热处理

kuang353 发表于 2020-9-7 11:14
低温回火确实贝氏体不会变化，但是我认为高温回火后，贝氏体也会发生变化

实际上主流看法是贝氏体高温回火后的组织还是贝氏体，组织形态不会发生变化。

cmc01253

这个是粒状贝氏体组织。

若潮

正常淬火+回火后组织，有回火S和贝氏体，正常的。钢管的尺寸偏厚，心部会这样。一般都按照回火S 判定就行。

hope_2021

正常这么高温度回火，淬火后得到的马氏体和贝氏体都定义为回火索氏体

jmucheng222

现有42crmo热处理棒料，直径10mm，长度120mm，含碳量0.41，先进行调质处理（860-1小时油淬，590-1小时空冷）请问各位高手，后续如何处理使其表层硬度达到HRC55以上，深度2mm左右。 原本采用油淬或水淬，但是一下就淬透了，心部也是高硬度了。问了一下高频淬火，师傅说只能做到HRC53，深度1.3mm左右----这是师傅水平不行吗？请问各位有没有其他措施可以满足要求，多谢指教。

kuang353

没太看懂，调质后是要做表面感应淬火？深度太浅那就是频率不合适，硬度低就是温度不够。

热处理老马

用油淬火因为冷却缺陷问题，容易产生铁素体、贝氏体组织等问题，性能要求不严格的可以应用，对产品性能要求严格的产品则很难合格。回火后组织很难改变，金相检测鉴定有误差，如果合理采用水基介质淬火，基本减少这个缺陷问题了

cyj

jmucheng222 发表于 2022-5-20 17:26
现有42crmo热处理棒料，直径10mm，长度120mm，含碳量0.41，先进行调质处理（860-1小时油淬，590-1小时空冷 ...

高频（感应）淬火后表面55HRC以上，硬化层2mm，这个材料这样的规格是可以做到的。

西渡高速钢

jmucheng222 发表于 2022-5-20 17:26
现有42crmo热处理棒料，直径10mm，长度120mm，含碳量0.41，先进行调质处理（860-1小时油淬，590-1小时空冷 ...

你这个产品，先调质，后高频淬火，总体方向是对的。但是，此如此小的直径，高频硬化层要求2mm以上，表面硬度要求55HRC以上，要求确实让热处理者难以保证你的要求，不是不可以做到，但不能保证所有件没有问题，这是热处理者为何希望你将硬度要求降至53HRC以上的原动力。一般42CrMo的材料，直径仅10mm的棒类产品，硬化层深度1-3mm，最表面硬度50-55HRC，这才是比较合理的，且最表面硬度最好以HV单位表达为妥。个人之见，仅供参考！

jmucheng222

cyj 发表于 2022-5-22 08:24
高频（感应）淬火后表面55HRC以上，硬化层2mm，这个材料这样的规格是可以做到的。

谢谢，我再跟高频师傅交流一下

jmucheng222

西渡高速钢 发表于 2022-5-22 11:40
你这个产品，先调质，后高频淬火，总体方向是对的。但是，此如此小的直径，高频硬化层要求2mm以上，表面 ...

谢谢您的意见，我再跟高频师傅交流一下。
