感应加热淬火色泽与硬度、温度关系.......

子衿yang

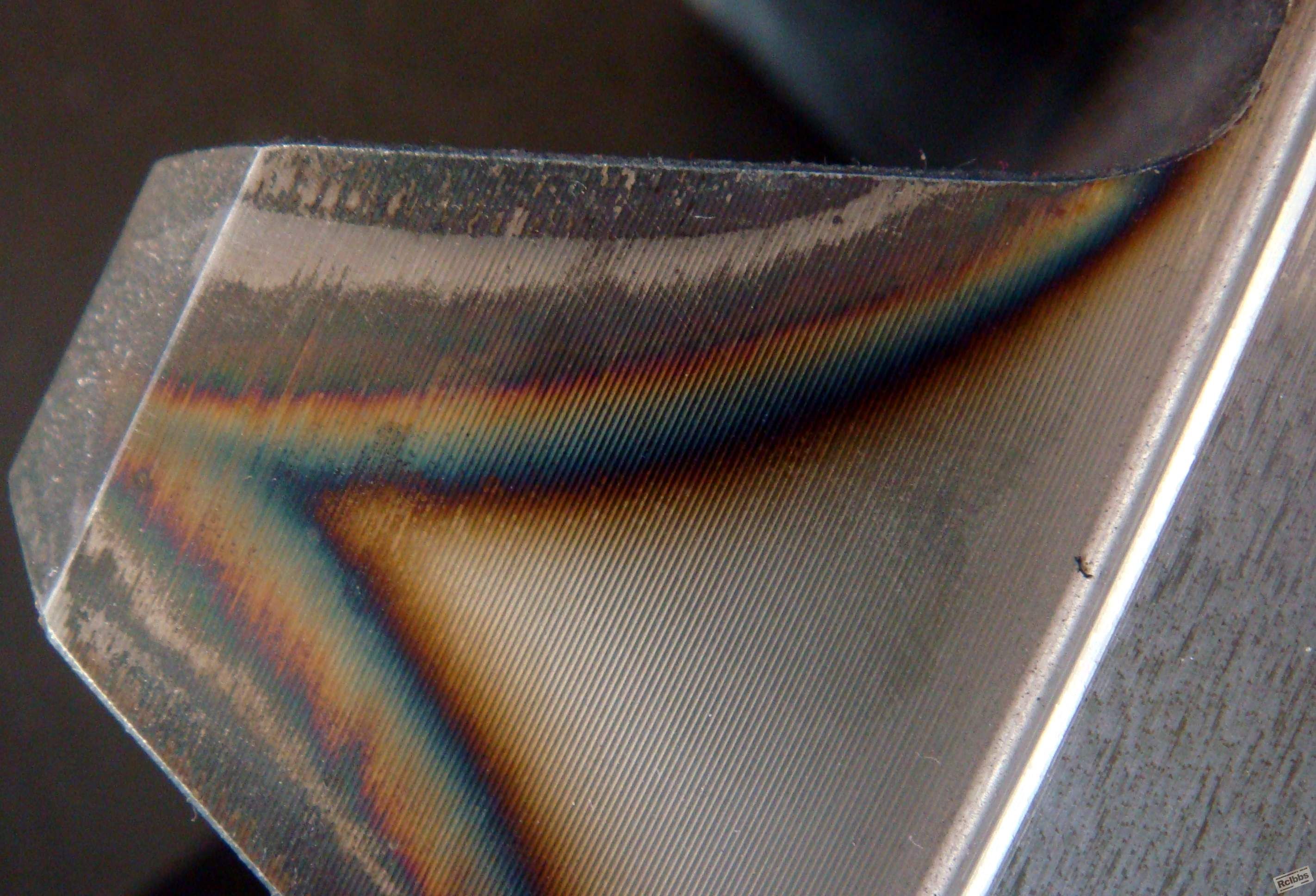

单位加工齿轮，要求齿感应加热淬火，但技术要求不清楚，在淬火端面上表现的色泽分几种层次，出于好奇发上来与大家分享，大家谈谈，根据产品端面色泽与硬化层深度、硬度及温度的关系。
淬火介质：PAG水溶液。

but

[ 本帖最后由 子衿yang 于 2008-12-27 12:57 编辑 ]

lizhengjun

从颜色来看表面温度应该有1000度，一般情况，PAG水溶液淬出的工件，以浅黄色为最好，有时也会出现灰色和米白，但出现青蓝色肯定温度不够！

晶界氧化

应该是内齿的淬火吧。从图上可看出两端面的硬化层不均匀。

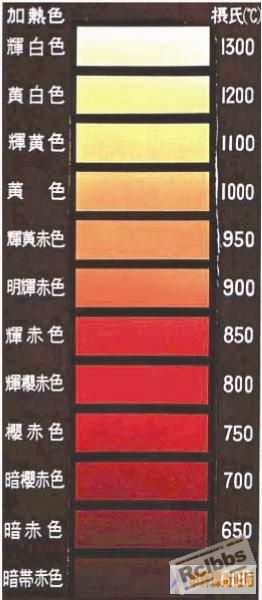

火焰颜色与温度的关系发张图片供你参考。

子衿yang

谢谢楼上朋友。
您说的很对，是内齿感应淬火，并且硬化层是不太均匀。
您提供的温度与色泽的变化在实际生产中非常实用。再次感谢了

戴笠

3楼朋友提供温度与颜色的关系，能否提供热处理后零件色泽与温度的关系？
比如，谈谈图片中不同位置的加热温度

晶界氧化

我提供的温度与颜色的关系只使用于加热状态。对热处理后零件温度只是参考。
热处理后零件色泽与温度没有相应的对应关系。淬火部位邻近区域温度受冷却状态和方式影响，所以，产品感应淬火后的零件色泽所反映的并不是加热时的真实温度。通过热处理后零件色泽来推断零件加热温度，结论是粗糙的，没什么大的意义。

[ 本帖最后由 晶界氧化 于 2008-12-30 18:47 编辑 ]

luodan1661

楼主提供的图片显示的颜色是正常的。晶界氧化的说法很对。

lanxueren

不知这个图是否有参考价值？
曾经在一家厂里见过更详细的

howard3

原帖由 lanxueren 于 2009-4-24 20:43 发表
不知这个图是否有参考价值？
曾经在一家厂里见过更详细的
47382

请问有没有类似的更详细的资料，谢谢

huangzh218

不知这个图是否有参考价值？
曾经在一家厂里见过更详细的
lanxueren 发表于 2009-4-24 20:43

    请问是否有更详细的资料；
急需，谢谢！

1664974567

谢谢。真是太好了。

magicmotor

回复 1# 子衿yang
个人意见：
1.为轻微过热区，2为正常淬火组织，3.为欠热淬火区，但是此区的硬度还是接近正常正常淬火组织的。4.为热影响区。
其中热影响区几层色彩还分为影响硬度（硬度降低）和不影响硬度的。
8楼上传的图为加热温度对照图，不能用来参考冷却的颜色。
感应淬火中，良好的表面色彩应接近2区，即灰白色，表面氧化皮已爆去，同时又不过热。

多句嘴，
1.技术要求不清楚，如何能生产。
2.齿牙硬化层偏离较严重。

秋风瑟瑟

外层有点高，齿形轮廓也不太好。

archmage

12楼 专家分析专业。。。 谢谢 学习了

liumin257

齿轮没有标识材料吗？

jhui

学习了,有4个区域的

gongan2008

如此大的重载齿轮，淬火很差。明显齿尖淬硬较深，大约有4mm,齿根无淬硬层，感应器要改进

wkee

感应器做的不标准，或者使淬火时感应器外靠。没有接近齿根！

lizhonghua6868

回复 1# 子衿yang


    来学习下，谢谢大家

622822322

12楼 分析专业，学习了，谢谢
