看不懂这金相

abalaka · 发表于 2009-4-2 11:32:46

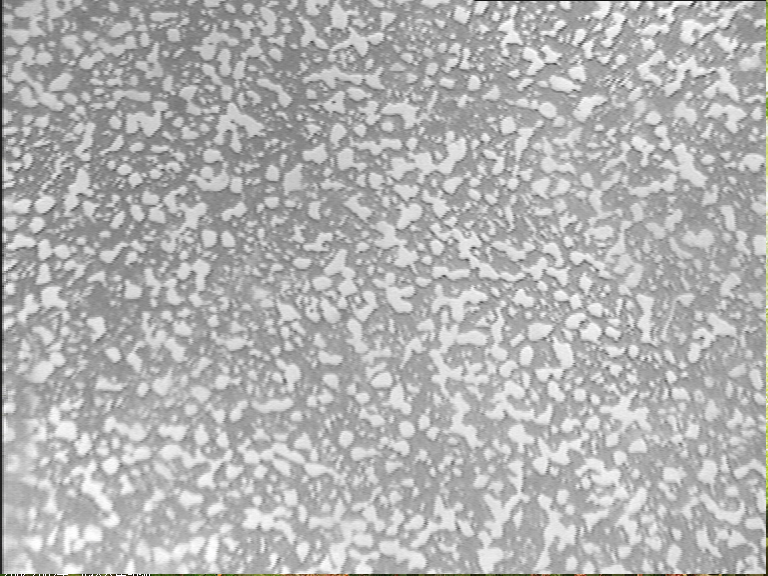

今天在回火炉里捡出来几只散落的轴承套圈,金相比较奇怪,谁能帮忙分析下?
查看此零件工艺:
壁厚3mm,
网带炉加热835度40分钟,65度油淬,170度回火.材料GCr15

zHANG_999567 · 发表于 2009-4-2 13:20:19

回火时间超长也不至于出现这样的组织?图片放大多少倍,正常出来的组织又是什么样的.

天字一号 · 发表于 2009-4-2 13:27:21

打下火花，是不是混钢了？
是不是淬火不充分呢？
这个组织真的比较奇怪，那么和这个套圈同一批出来的套圈那又会是什么样子的呢？
如果同一批套圈检查没有出现问题的话，那就是在回火炉中出现的问题！
具体原因不清楚，因为175度回火在长时间也不能是这个样子的组织啊？呵呵

renbenfg · 发表于 2009-4-2 16:20:57

放大倍数是多少？是１０００倍吧？应该把放大倍数标出来。
Ｇｃｒ１５套圈经淬火后，组织应该是马氏体。进入回火炉卡在某一角落。温度不一定是１７０度，工件可能是在接近发热体的地方，实际温度可能要高，加热时间又很长。使碳化物析出，恢复＠相，而且碳化物长大。其组织物是铁素体的基体上分布着大小不均匀的碳化物。

abalaka · 发表于 2009-4-2 16:31:44

图片是500倍的，再提供个信息：硬度64-65HRC
现在我也弄不清楚是不是混钢了，已经找到了同批的套圈，正常的马氏体组织，硬度61.5。
现在已经送去光谱分析，明天出结果。

天字一号 · 发表于 2009-4-2 16:47:18

那以你所说，问题就出在回火炉那！
4楼专家说的我很赞同，接近辐射管处的温度应该高一些，但也应该低于200度
可是楼主所说的硬度在64，65度左右，很难让人理解！
期待你的结果，谢谢

yanmingh · 发表于 2009-4-3 07:41:44

象是什么高碳高合金钢了。

zHANG_999567 · 发表于 2009-4-3 10:35:22

从硬度分析似乎没有回火,但是产品又是从回火炉出来的,因此唯一的解说是混料了.

天字一号 · 发表于 2009-4-3 11:59:20

如果是混料了的话？那为什么同一批材料为什么就合格了呢？不可能只有焖在回火炉中的这几个套圈混料了啊，呵呵

abalaka · 发表于 2009-4-3 12:42:11

检验报告出来了，很令我郁闷，确实是GCr15，主要元素含量：
Fe 96.6%
C 1.16%
Cr 1.51%
Si 0.242%
Mn 0.286%
注意C的含量，大概做这几个零件的时候碳势给高了，那么金相图上旺旺雪饼一样的东西应该i是粗大聚集的碳化物吧。各位前辈的意见呢？

qinqiang268 · 发表于 2009-4-3 14:02:16

不敢相信该金相照片是GCr15淬火后的组织。
如含碳量为1.15％，则白色块就不应该是碳化物了！
建议你采用其它浸蚀剂腐蚀看看，上传照片！

天字一号 · 发表于 2009-4-3 16:45:25

看不到马氏体，看不到细小颗粒碳化物，呵呵
搞不明白是什么原因造成的！！要不重新淬火看看怎么样呢？

jnjyzchy · 发表于 2009-4-4 10:06:02

从图片上看不像是GCr15淬火-回火后的金相照片。该金相照片如果是表面组织有可能是防锈剂（如亚硝酸钠）或其他化学物质在高温下对工件腐蚀后的金相照片。可以将此工件进行磨削一定深度消除影像层后再做金相分析。

紫琅人 · 发表于 2009-4-4 15:29:04

Ｇｃｒ１５钢？也不会这样组织啊，不象聚集碳化物的．提供的硬度值６４到６５之间有不是回火的硬度，不妨重做金相，或者再次淬火或者回火后再看是否变化，同时看看原始退火组织是否合格

zqz930 · 发表于 2009-4-5 21:03:45

金相抛光不好，假相

丁波 · 发表于 2009-4-6 01:00:39

我也没有看出来。哎

天字一号 · 发表于 2009-4-7 07:43:54

恩，同意15楼的说法，呵呵
是假象，要切开以后好好的细磨看看组织

所以因为 · 发表于 2009-4-7 15:16:37

GCr15材料，有效厚度3mm，如果是正常的热处理，经过低温回火后，一般硬度都≥HRC64。而楼主的加热温度在835℃，显然温度偏低，所以造成碳化物溶解不充分，硬度偏低。

天字一号 · 发表于 2009-4-7 16:43:13

温度可以，我们这么大壁厚的套圈也用这个温度，长时间这么干的，没有问题

子衿yang · 发表于 2009-4-8 19:52:00

腐蚀的问题造成假象。建议重新制样腐蚀。

		自动登录	找回密码
密码			免费注册

[讨论] 看不懂这金相

本帖子中包含更多资源

评分

回复 1# abalaka 的帖子

评分

评分

评分

回复 5# abalaka 的帖子

回复 8# zHANG_999567 的帖子

评分

评分

回复 10# abalaka 的帖子

回复 15# zqz930 的帖子

回复 18# 所以因为的帖子
