金相分析求助

aufa

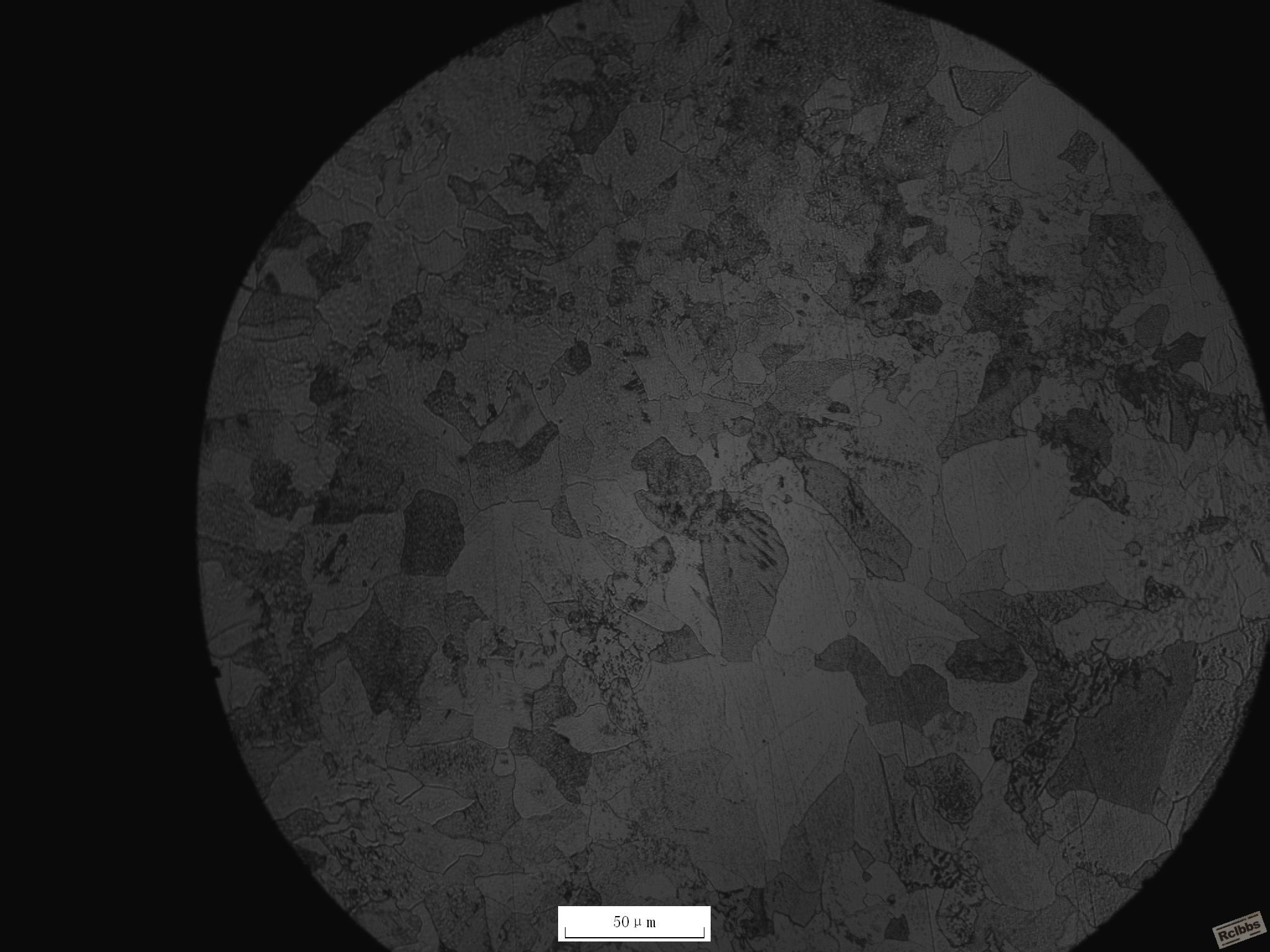

最近做了热处理，材料的成分主要有0.13%C，9%Cr，少了其他元素，其余是铁。。。热处理：降温速度10摄氏度/h，从980摄氏度降到600度后炉冷，获得金相组织如附件。请大家分析一下。。。问题：1.按理说应该有珠光体，请问是不是渗碳体球化了，珠光体形貌消失了？2.铁素体的灰色程度不同，请问是不是腐蚀的原因还是因为位相不同导致的结果？想让大家指点一下不同颜色的组织会是什么别的组织？不胜感激！我已经测过各处的硬度分布都在HV 140-150之间。。。

aufa

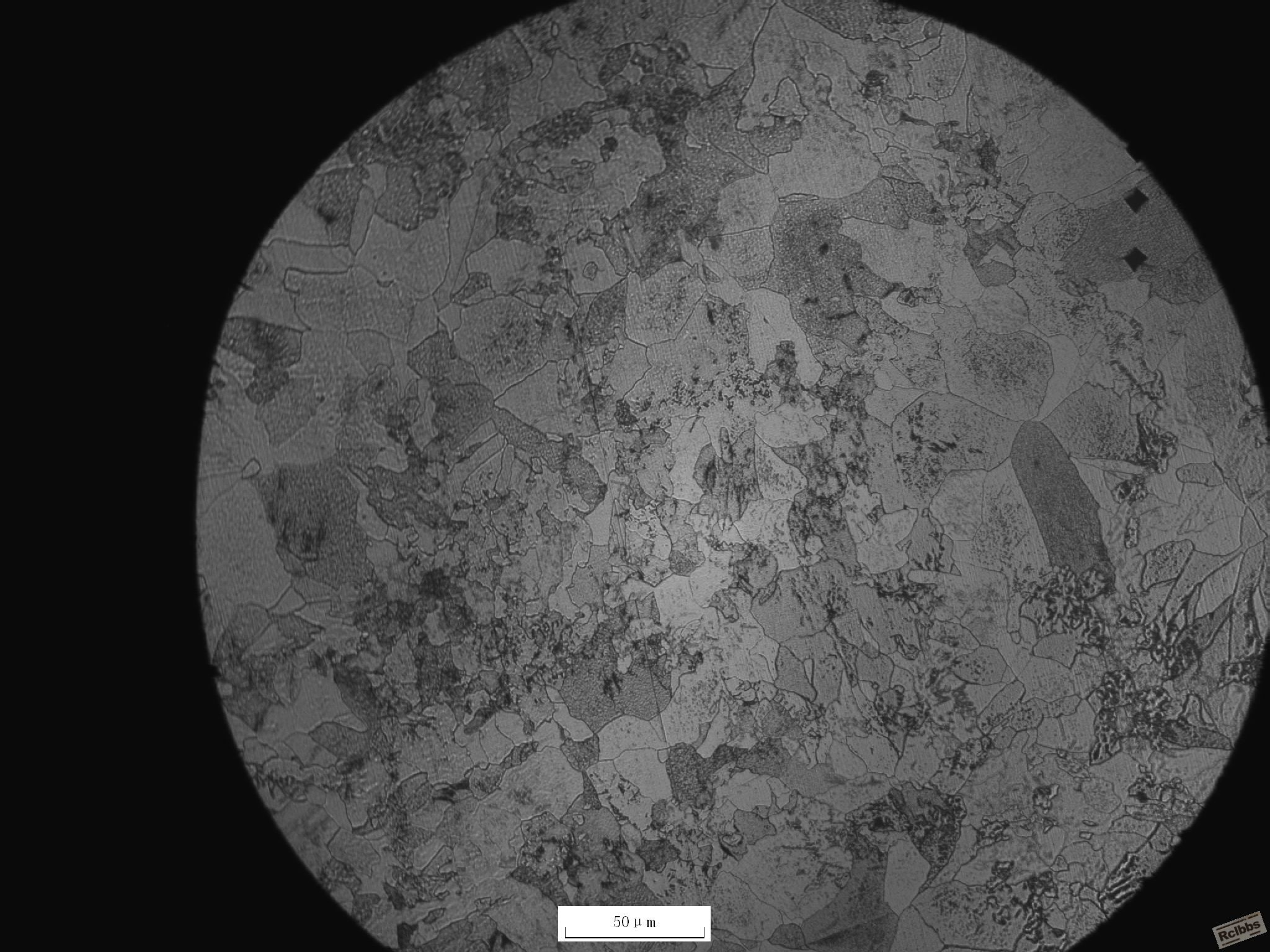

硬度图片。。。铁素体中的渗碳体球化得好像不错。。。渗碳体很是游离。。。

zHANG_999567

低碳钢球化退火，片状珠光体成了球状珠光体

tongenfang

深色为珠光体，有渗碳体球化现象、浅色为铁素体。

aufa

和我的想法一致，但是做这方面刚开始，不是很确定，谢谢指点。。。

pjhwode

0.13%C？怎么碳含量这么低的钢材采用球化处理干什么？球化主要用于高碳钢均匀化学成分，为后续的热处理做好组织准备。

renbenfg

从你的照片上，看出大小晶粒不均，颜色深浅不一，有个别的点状碳化物晶粒。看起来工艺比较混乱错造成的。

盛丽丽

9%Cr难道是普通的低碳钢？

aufa

我们想通过热处理改善钢材 的轧制性能，想问这个颜色深浅不一是什么原因，以及图中是不是出现了球化碳化物的聚集粗化？

sun__xl

是T92球化吗？我们以前做的是>20%塑性变形，高亚相变温度退火，效果还可以。

kp007

是什么照相机照的哦？

renbenfg

晶粒颜色不一是含合金成分不同，也与热处理的方式有关。根据图片观察，碳化物没有粗化。而是成点状分布在个别晶粒中。

[ 本帖最后由 renbenfg 于 2009-4-14 10:43 编辑 ]

aufa

我们想将我们的这种钢软化，使得其的延伸率达到30%以上。。。均匀延伸率达到20%。。。我觉得我们的钢和你们做的材料具有相似性，有些问题可以向专家请教。。。你能留个联系方式吗？

lixianfeng

颜色不同肯定是铁素体位向的不同造成的，对于这么低的碳含量，不用什么球化吧，这种概念好像不用在这里吧，如果想软化，就退火呗，只是晶粒尺寸肯定就大了

sun__xl

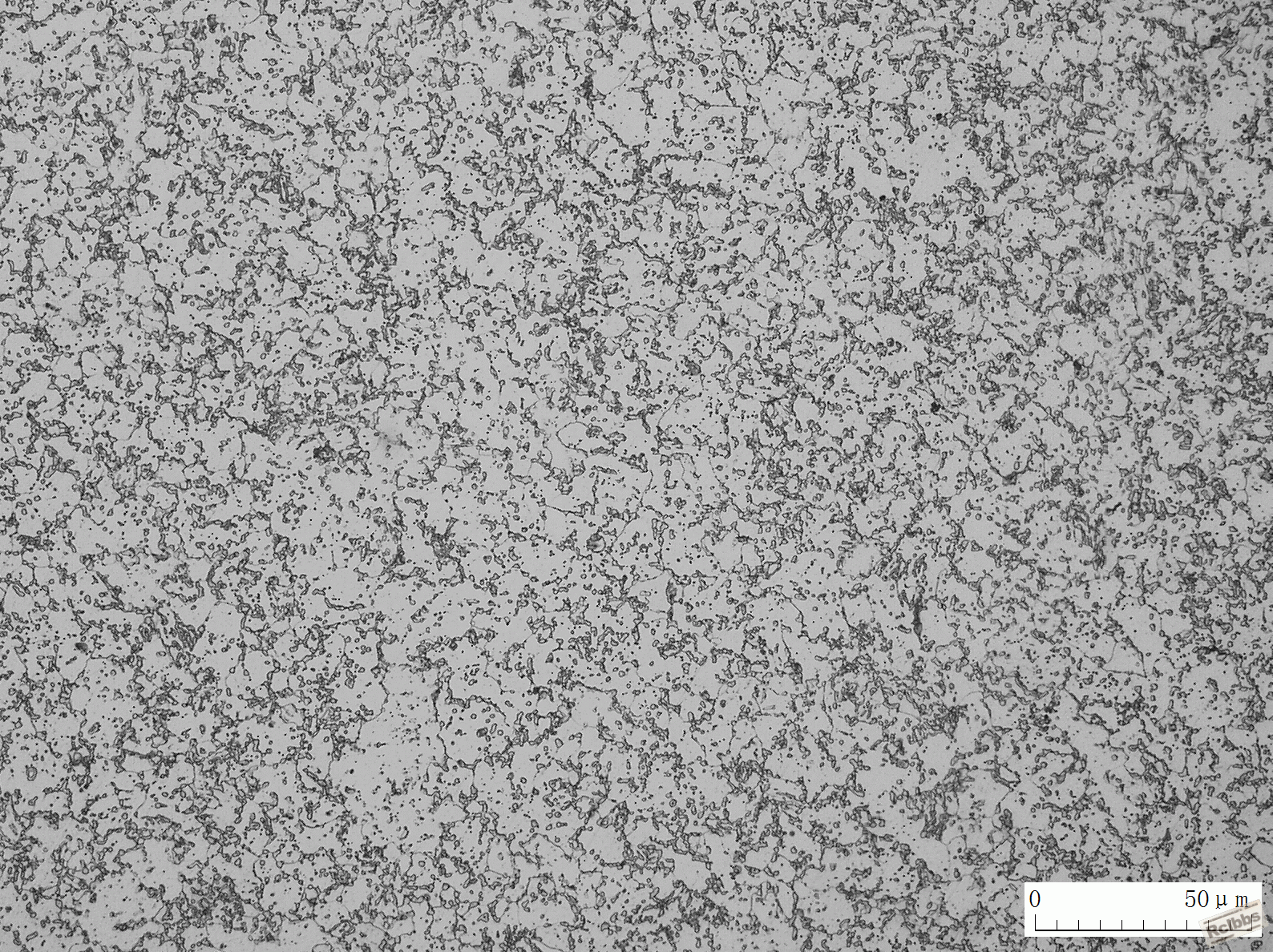

专家不是我，我就个小兵。这个材料是上学期做的，AC1好像是800几搞忘了，大体思路就是先来点塑性变形，再低于AC1几十度退火10多个小时，让碳化物在F中扩散。具体机理我觉得可能是，塑性变形使位错密度增大、能量提高，变化的吉布斯自由能随之加大，退火的时候加速碳化物扩散。加热到1200缓冷下来，P还是聚在一起，一大块一大块的组织容易阻塞位错的滑移产生裂纹。以上只是我的一家之言，仅供参考。  以前照片找不到了，就附一张C 0.06%的图吧。

aufa

你们的材料的晶粒度很是小啊。请问材料的硬度或者强度怎么样？经过回火之后材料的性能。。。想参考一下。。。如果方便的也好请教一下。。。咨询一下。。。

sun__xl

确实很小，差的显微镜都看不到，小有小的好处，大的参与变形的晶粒少，容易产生应力集中等现象。这类材料做多了，强度硬度都没怎么做，从实际生产的情况看，强度高的反而好用。老大说过，关键还是要看组织。给你传篇文章。。。

对了，我是个还没出炉的小兵，确切的说是连工作都还没着落的学生，以上意见仅供参考，你还要自己多做做实验，免得造成不必要的损失哈！

[ 本帖最后由 sun__xl 于 2009-4-16 12:04 编辑 ]

weihai203

国产牌号相当于：10Cr9Mo1VNb
或者T91(9Cr-1Mo-V)， 是这个成分吧

weihai203

这个材料一般用于锅炉用的铁素体耐热钢， 所以退火得到铁素体是正常的。
图片中的碳化物应该主要是Cr的碳化物。铁素体晶粒位向是产生衬度的原因。
个人意见，欢迎讨论

aufa

就是从T91发展过来的材料。不过我们现在是10Cr9W2VTa。。。现在要制管，需要软化，一般你们采用退火呢还是长时间高温回火？
