晶粒度检测方法 集锦

xuyftgm

因近来常在论坛里看到关于晶粒度检测的求助与讨论而萌发一个想法：大家把自己在工作中所用的最实用的方法来亮亮相，秀秀自己所做的晶粒度的效果图，即可与大家分享你的得意之作，也可取长补短，大家共同进步！


希望大家群策群力，共同来完善！


要求：
1 不要照书本上的搬上来

2 注明材料（如果外国材料需注明相应化学成分或相当于咱们国内的牌号）、热处理状态、腐蚀液配方及配制方法、详细的操作要领、效果图


下面我先抛一个 弹簧钢晶粒度的检测方法 ，这可是在书上未见过的方法哦

[ 本帖最后由 xuyftgm 于 2009-5-14 21:29 编辑 ]

xianshanlushui

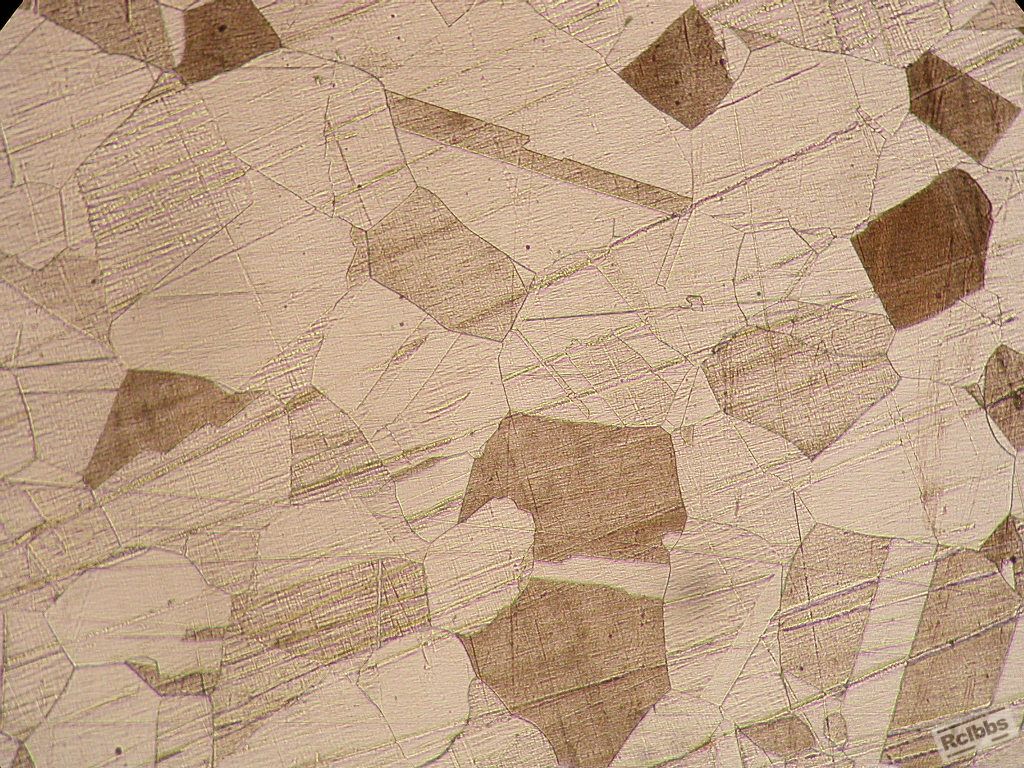

腐蚀SUS 316L不锈钢,使用 FeCl3一克,HCl 2ml, 酒精100ml,室温腐蚀30秒,腐蚀后洗净即可,抛光布抛光,效果不好

xuyftgm

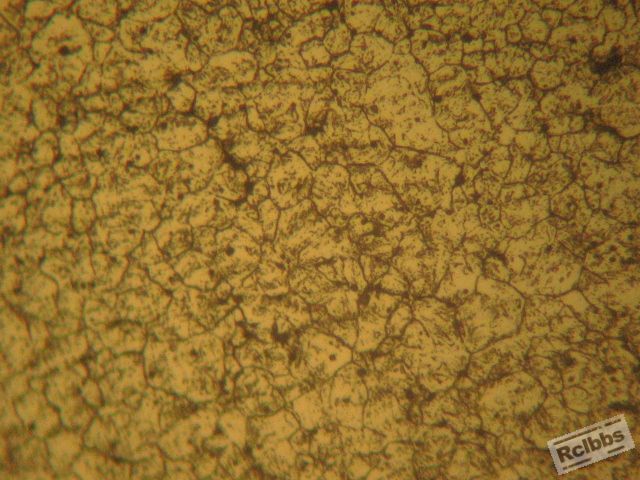

该法适用于检查已经淬火-回火的弹簧钢丝的原始奥氏体晶粒度

材料	加热温度 （℃）	保温时间（min）	腐蚀温度 （℃）	腐蚀时间(min)
SAE9254 55SiCr	535+20	20+10	30+2	4.5
SUP7 60Si2MnA	545+20		27+2	4
SRS60 54SiCr6V	535+20		30+2	3.5
SWRH72B	545+20	60	50+2	4

1 腐蚀液配比：苦味酸4g、十二烷基苯磺酸钠3g、氢氧化钠0.4g（大概是2片）、蒸馏水100ml。
2 配液方法：先在50℃的热水中溶解苦味酸，待冷却至40℃时放入十二烷基苯磺酸钠，冷却至室温放入氢氧化钠。

3 样品处理：将待检样品放在炉中按上表温度与保温时间进行处理（炉子到温后放入样品），保温时间到后取出空冷,然后再镶嵌制样。
4 腐蚀：将抛光成镜面的样品放入制好的腐蚀液中（腐蚀液温度参考上表温度），边腐蚀边用毛刷（像油画笔那样的就行）轻轻刷观察面（在腐蚀过程中会有黑色粉末沉积在表面，从而影响腐蚀与最后观察，因而才用刷子去刷），时间则参考上表再根据实际情况作调整。腐蚀完毕用清水冲洗并用棉球蘸上洗洁精清洗观察面，最后用酒精冲洗并吹干即可，若表面沉积的黑色物较多则可将样品于抛光盘上轻抛。


5 相关材料的化学成分
  SAE9254与我们的B55SiCr成份接近

SUP7与我们的60Si2Mn 成份接近

SRS60

化学成份 C 0.58-0.63，Si 1.35-1.60, Mn 0.35-0.60， Cr 0.40-0.70， V 0.15-0.25，Ni <0.20,
Cu <0.20

54SiCr6V 化学成份 C 0.51-0.59，Si 1.30-1.60, Mn 0.45-0.70， Cr 0.55-0.80，V 0.15-0.25，   Al 0.15-0.30

AK06M3  化学成份  C 0.48，Si 2.01, Mn 0.44， Cr 0.63, Cu 0.23, Ni 0.25, Al 0.022, Ti 0.12

AK07 化学成份  C 0.5，Si 1.72, Mn 0.26， Cr 0.81,Cu 0.38, Ni 0.15, Mo 0.02,Ti 0.051 .V 082


   AK06M3 及AK07 是日本超高强度弹簧钢 这两材料在本单位尚未用于顾客订单的生产，仅做过一小部分送日本总公司试验 其晶粒检测方法可参考 SRS60材料。






[ 本帖最后由 xuyftgm 于 2009-5-18 22:52 编辑 ]

MYG

感谢楼主！
加热温度和时间是根据化学成分确定的吗？
其他钢种用过吗？

xianshanlushui

腐蚀剂的配方和温度根据材料不同,热处理工艺不同,效果差别很大,比如我的T8球化后火焰快速淬火
到目前仍然未得到很好的晶粒度图片

zHANG_999567

10#钢退火  4%硝酸酒精腐蚀

ybyb108

有哪位朋友做出锻铝的晶粒度，请发张图片过来。

[ 本帖最后由 sdust 于 2009-6-14 16:00 编辑 ]

鹏鹏8336

金相做得不错

ly55505

原帖由 zHANG_999567 于 2009-5-15 08:20 发表
10#钢退火  4%硝酸酒精腐蚀

这个珠光体太少了，大部分都铁素体

xianshanlushui

顶起来,不能让这帖子沉了.

盛丽丽

DL11

[ 本帖最后由 盛丽丽 于 2009-5-17 19:35 编辑 ]

chenjunyy

6楼：处理得不错，请问使用的什么设备？

ssqfaw

是DL11，还是LD11？这是什么材料？你用的腐蚀方法是什么？另外建议，所用图片是不是应该有尺寸标注？

盛丽丽

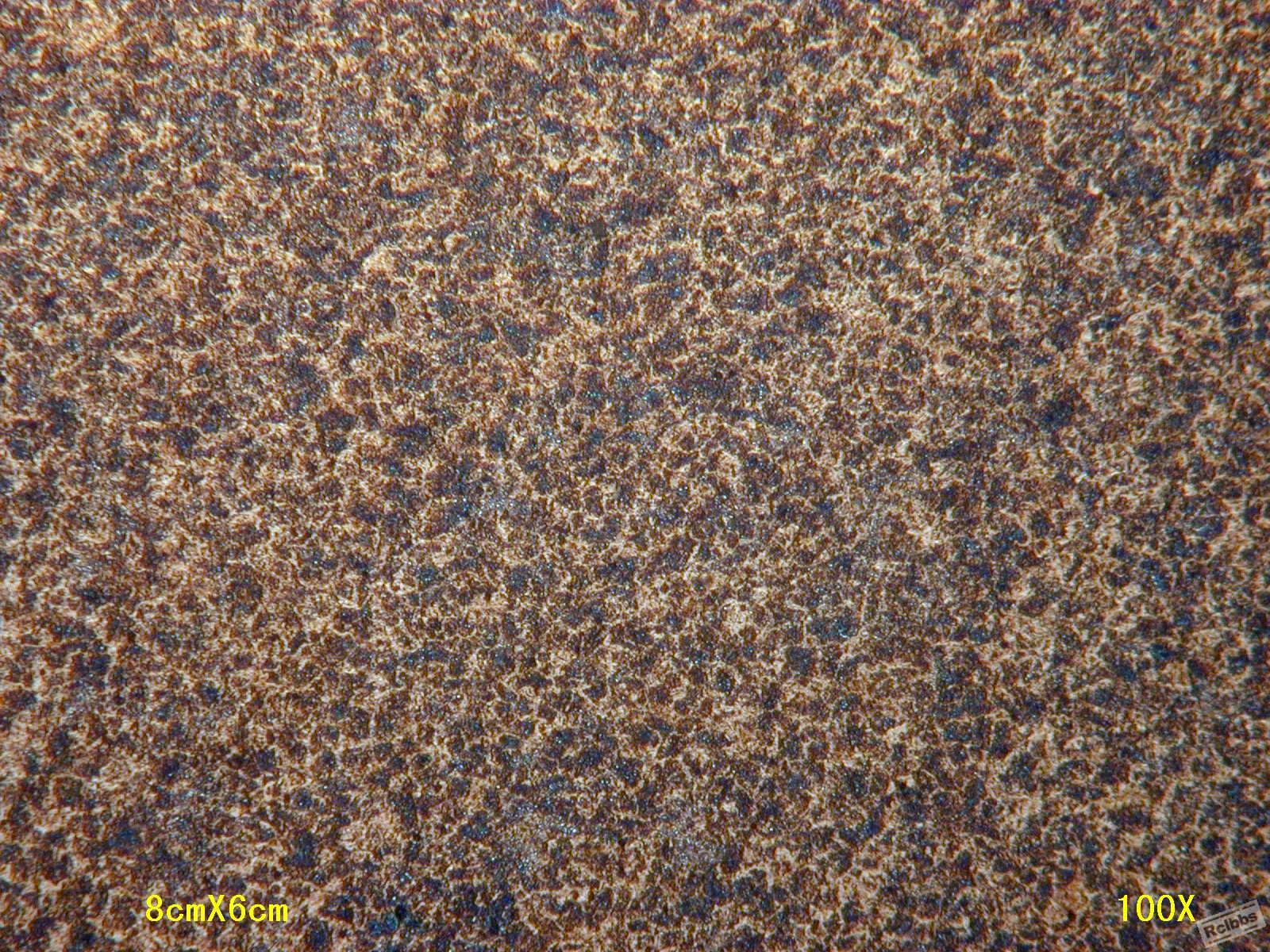

回复楼上，材料打错了，LD11混合酸腐蚀，性能Rm:356MP,A:7.0%,125HB

MYG

支持一下！

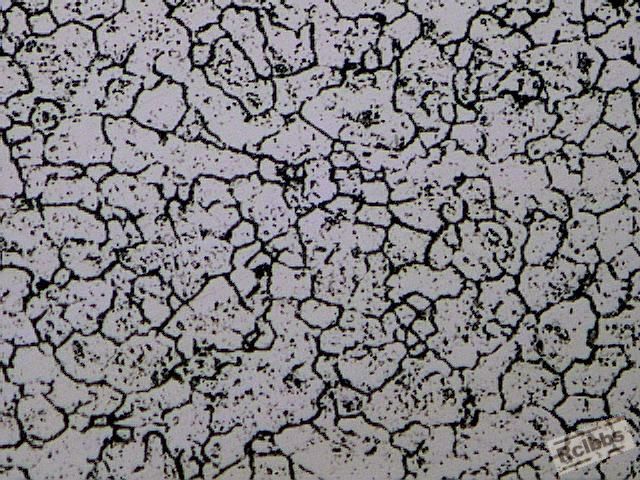

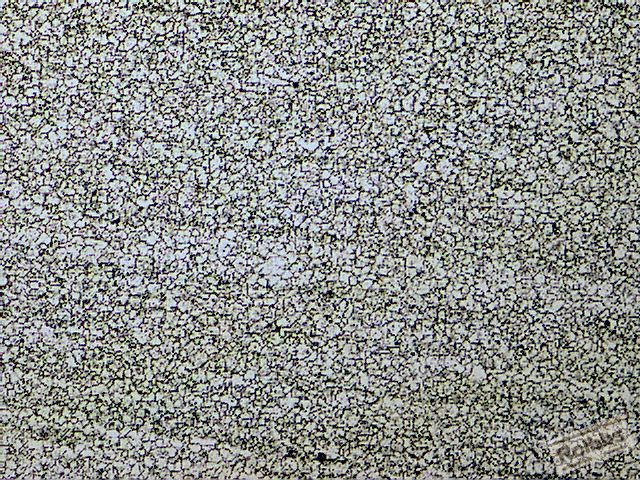

GCr15/淬回火状态/4%硝酸乙醇溶液侵蚀
说明：浅色网络为奥氏体晶界。

xianshanlushui

GCr15用这个也可以腐蚀?不对吧,假象吧?

紫琅人

shi de是的啊,GCr15/淬回火状态/用4%硝酸乙醇溶液侵蚀,那你用什么腐蚀制作的

xuyftgm

3# 的已有稍微的更新，对弹簧钢感兴趣的朋友可以略微关注一下。

回复 4# ，因我这接触到的材料和做试验的时间有限，对于加热温度和时间的影响还没详加试验，就上表中除72B还没做过，其余按上表工艺均能做出效果。 就其加热的作用与机理尚不明确，大家也可研究研究。日文里称“脆化处理”，思路是使晶粒易于腐蚀。

另外，此前也看到有些朋友做的晶粒度照片非常漂亮，怎么也不来支持一下呢？还有许多大师级的都上哪啦。。。大家都来“唱唱戏”嘛！

[ 本帖最后由 xuyftgm 于 2009-5-18 22:50 编辑 ]

zHANG_999567

轴承钢  苦味酸水溶液腐蚀

guozengjun

18楼的晶粒度腐蚀的漂亮，轴承钢比较难腐蚀
