45钢调质问题

zthstone · 发表于 2009-6-9 23:27:26

有效尺寸约250mm的45钢，调质后二分之一半径处取样得到少量F+比较粗大的P团，机械性能检测发现冲击功不合格。请教各位专家是什么原因？

tongenfang · 发表于 2009-6-10 08:43:22

冲击功要求多少???传张照片上来看看！调质还达不到要求，肯定工艺有问题。说说工艺！

wycwyc · 发表于 2009-6-10 10:02:14

方案：调质前正火处理。

wycwyc · 发表于 2009-6-10 10:04:31

淬火温度过低，保温时间短。试试860℃保温3小时淬火

wtm42490880 · 发表于 2009-6-10 10:28:31

温度过低,保温时间不够,淬火冷却速度不够,等等,你不说清楚,什么原因都有可能

HRC · 发表于 2009-6-10 10:43:36

250mm的工件，45钢，淬透性差，1/2R处肯定没有回火S了。应该有较多的F+P，F可能呈针状和网状，这样的组织冲击韧性肯定差。2个办法，1、降低要求；2、改材料。

zthstone · 发表于 2009-6-11 17:48:14

首先谢谢各位专家的对本问题的关注。我们的产品调质前经喷雾冷却正火，并高温回火。正常情况下我们调质后得到网状铁素体+P，组织较细，大约6-7级，冲击功能满足技术要求AKV≥22J

origin7 · 发表于 2009-6-11 20:47:29

我比较赞同6#的看法，45淬透直径也就是十来mm，1/2处都是在60++mm处了
不要说45，就算是42CrMo估计都困难。
不知道你们的取样规范是什么。国家标准规定的貌似那么大的不是1/2处

zxr78 · 发表于 2009-6-11 22:20:59

信息量太少了，工艺参数和金相照片都没有。这么大的直径在1/2取好像意义不大吧？！

zthstone · 发表于 2009-6-14 08:29:37

1/2R取样是船规要求，碳钢调质时的确得不到回火索氏体，其实在大锻件调质时一般都不会得到理论上的回火索氏体。对于碳素钢而言，需要的就是比较细的网状F+P

yule1232007 · 发表于 2009-6-14 08:45:53

楼主去你是嫌p间距大还是平团太大，p团太大那是A晶粒的过，奥氏体晶粒粗大吧

pangxiebb · 发表于 2009-6-14 16:14:32

淬火前先正火，提高淬火温度和保温时间，盐水浓度控制在8%左右

wenxiaomao · 发表于 2009-6-16 09:33:14

正火――８６０℃－８７０℃保温２－３小时，出炉空冷１５分钟后用风扇吹４５分钟后进炉；
淬火――８３０℃－８４０℃保温４０℃±１０℃分钟后入水；
回火――６００℃±１０℃保温３小时后出炉风冷。
45#淬火后得到的是马氏体组织，但不可能是百分百的全马氏体，一般都有少量残余的奥氏体组织，建议淬火后看下淬火组织，打下硬度，然后再确定高温回火温度！

[ 本帖最后由所以因为于 2009-7-1 10:48 编辑 ]

HRC · 发表于 2009-6-16 14:40:05

你的工艺和达到的结果是针对一切45钢吗？

zthstone · 发表于 2009-6-18 17:43:57

真的很抱歉,不知道怎样传金相照片

mazhongxin · 发表于 2009-6-19 12:12:27

45淬透性差，也就10几毫米，所以你的工艺材料需要重新考虑一下，如用45正常心部组织冷却缓慢，析出铁素体，得到铁素体和珠光体，狠正常，如果出现粗片珠光体，则需要考虑：1 加热时间是否过长2 加热温度是否过高3正火出现问题，导致调质前组织就不是很好。

wycwyc · 发表于 2009-6-19 15:11:30

850℃淬水，进行回火12R处可达3级索氏体

zthstone · 发表于 2009-6-25 10:42:48

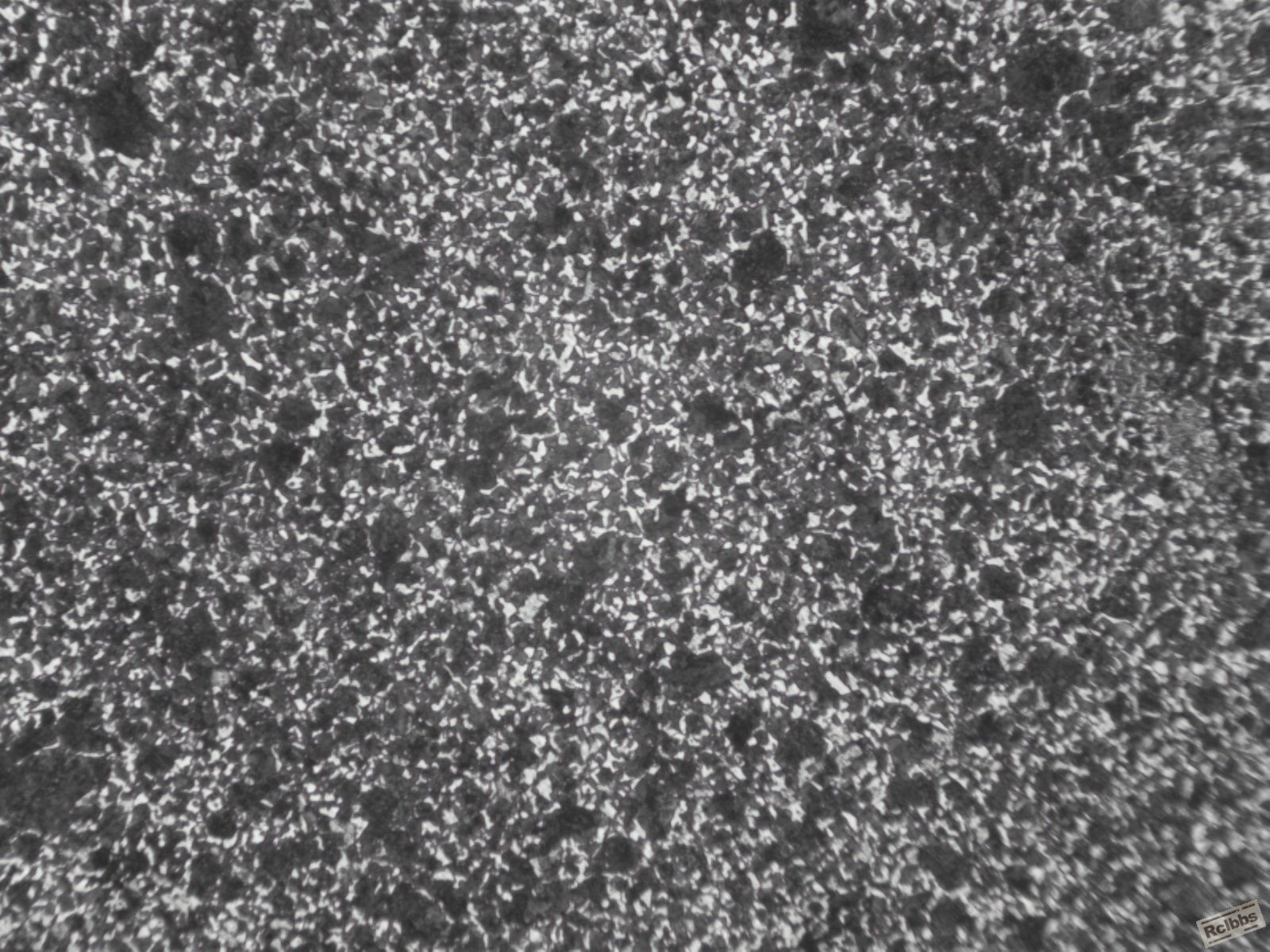

现将不合格组织照片和合格组织照片发给各位专家分析

wycwyc · 发表于 2009-6-25 11:54:02

从照片看淬火温度低了

zthstone · 发表于 2009-6-26 08:28:06

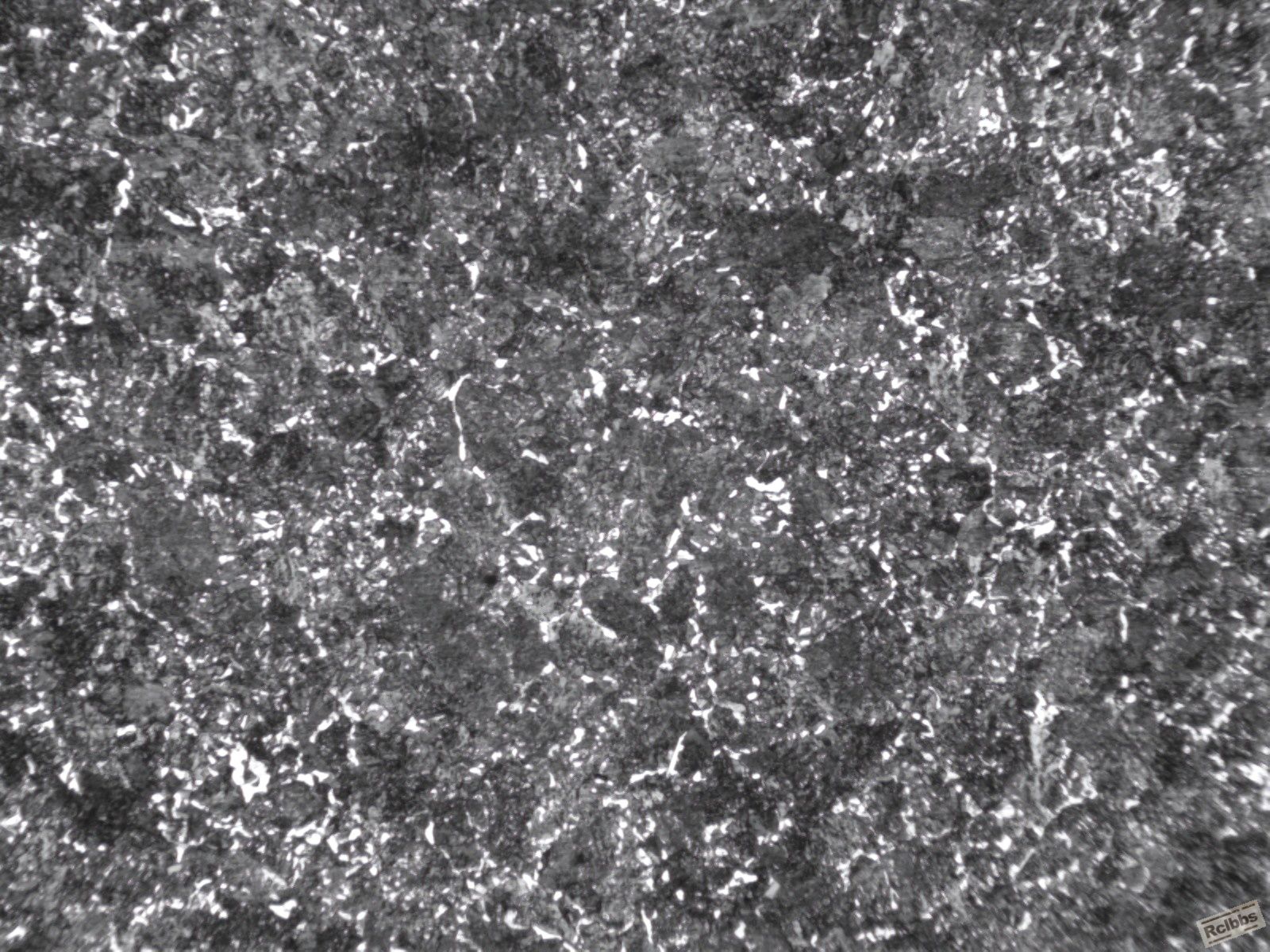

上面那张是不合格照片,淬火温度850℃，对45 钢来讲应该不低了。从金相组织看，主要是珠光体团粗大，铁素体量少呈断续网状分布导致冲击功极低，仅5~6J。但材料本身的原因始终未曾找到

		自动登录	找回密码
密码			免费注册

[讨论] 45钢调质问题

回复 1# zthstone 的帖子

评分

回复

回复 13# wenxiaomao 的帖子

本帖子中包含更多资源
