宏观断口裂纹源

shilin711 · 发表于 2009-6-21 13:51:36

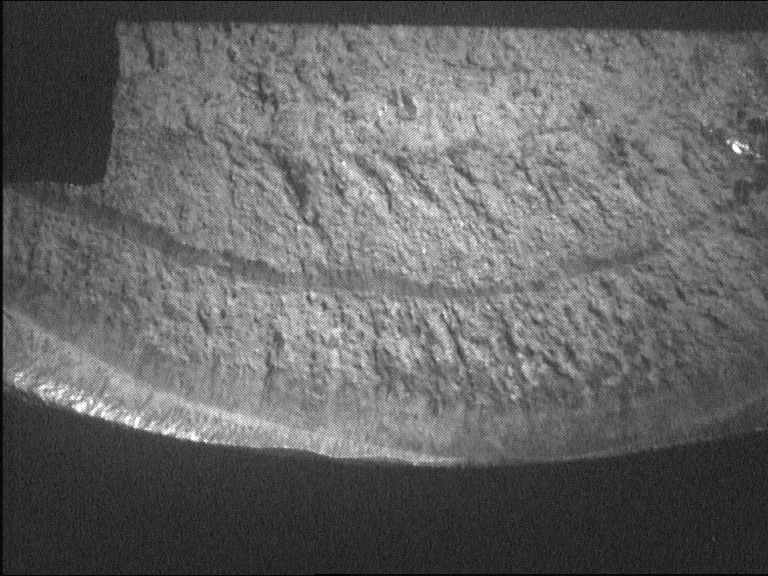

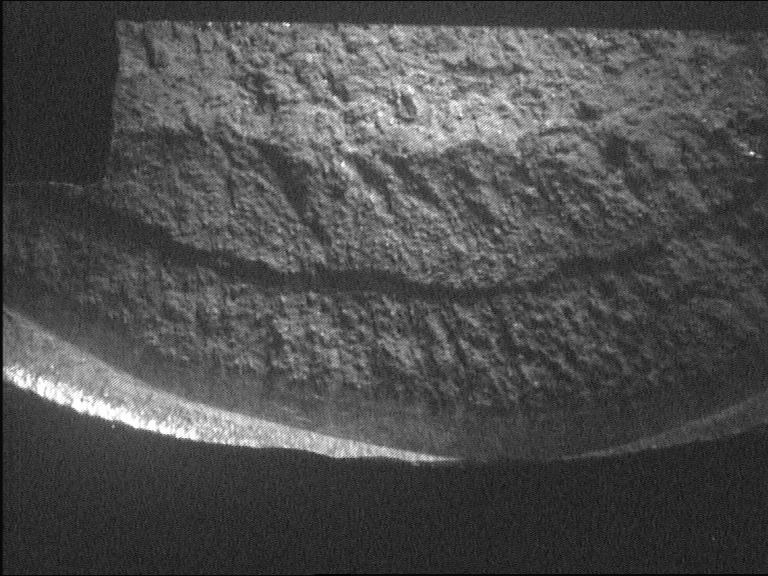

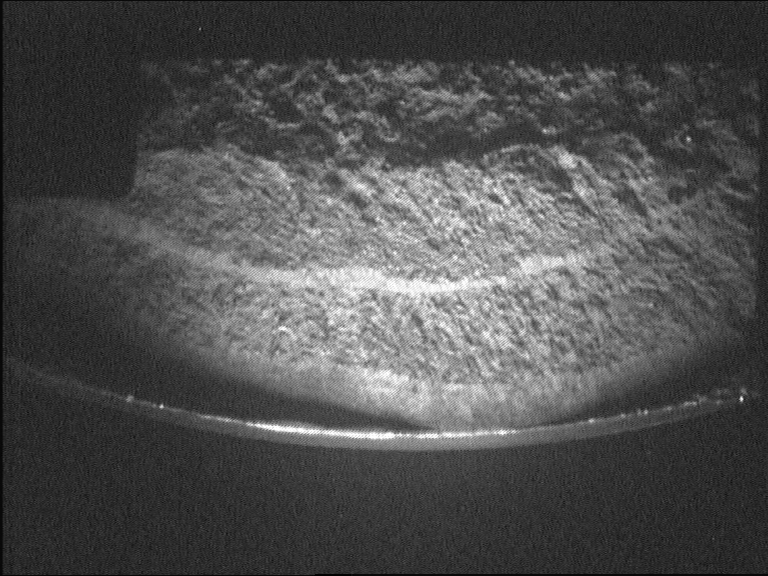

宏观断口的一部分，请大家帮忙看看裂纹源在哪个位置，可能在试样以外，应该在哪个方向？，另外，从这部分还能得到什么信息？

[ 本帖最后由 wangqinghua196 于 2009-6-22 22:24 编辑 ]

紫琅人 · 发表于 2009-6-21 14:07:39

请把材料，工艺，断裂状况说明一下

shilin711 · 发表于 2009-6-21 14:42:15

下销轴断裂，材料40Cr,850淬火油淬，530调质。

shilin711 · 发表于 2009-6-21 14:51:52

轴直径有200mm左右，车有一台阶，未在台阶处断裂，
而在较粗的一段断裂。取断裂附近组织

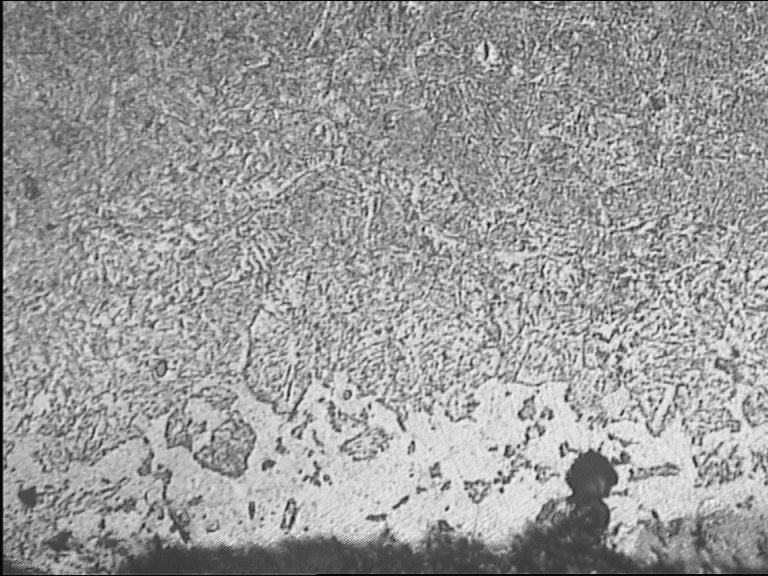

外缘有脱碳层大约50微米，心部组织应是调质的回火索是体，只是
铁素体比较多。
非金属夹杂分析不超过2级

tongenfang · 发表于 2009-6-22 17:12:18

应该照一个宏观断口全貌照片，以便容易辨别裂纹源在何处。
表层组织确实不好。

紫琅人 · 发表于 2009-6-22 22:07:43

表层组织是不好，图片也不是很清晰看出，宏观看不出裂纹源在何处
也许腐蚀浅了点，或者是偏光太亮了
还有在断裂处再拍个图片，

shilin711 · 发表于 2009-6-23 15:37:34

好的。断口清洗后再传上来。我想我大概需重取样。

wujunfeng610 · 发表于 2009-6-23 23:54:00

照片还算清晰，楼主能否将整个断口拍成照片上传？您的照片我只能看到局部，希望能看到整个断面

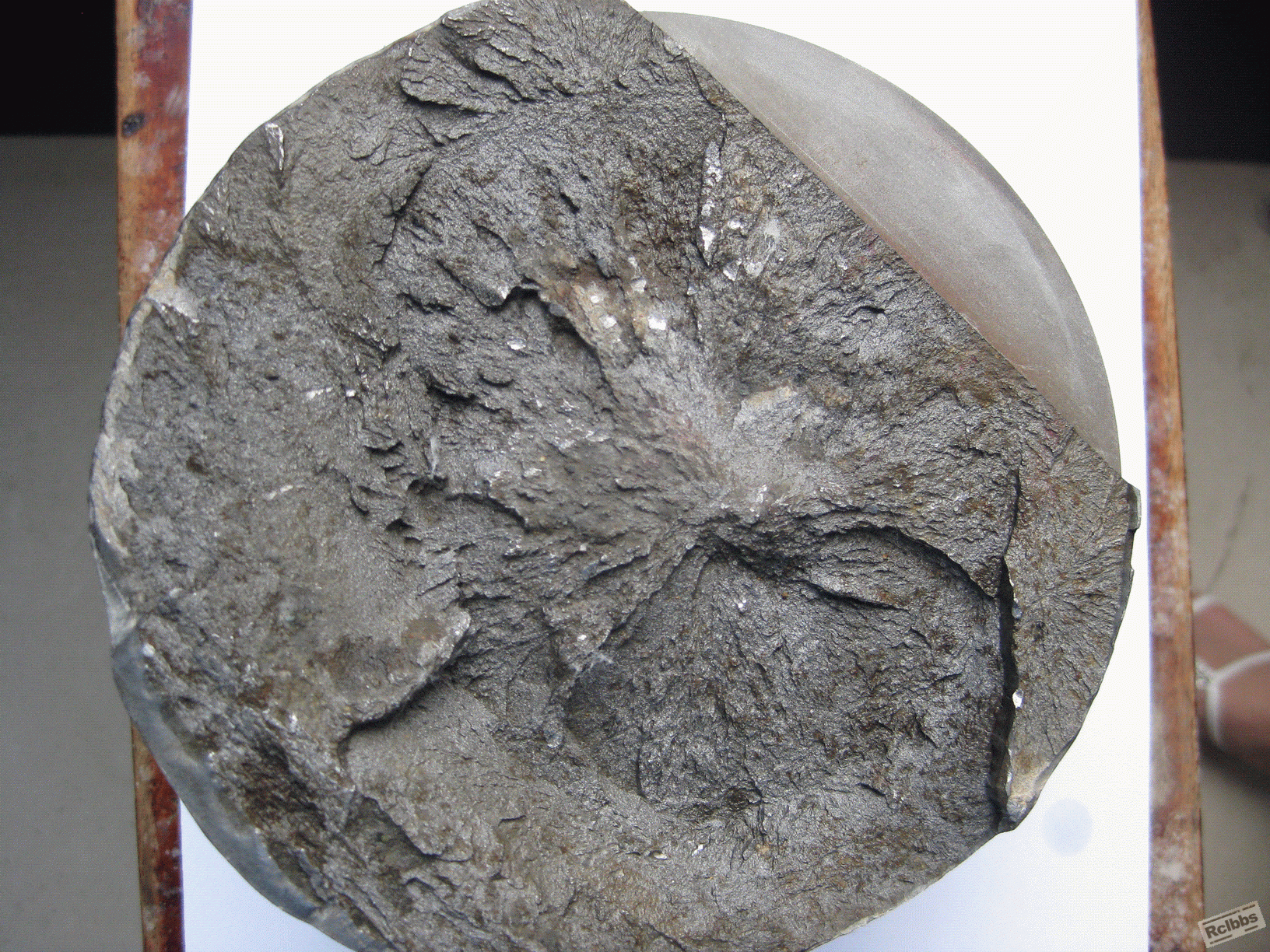

shilin711 · 发表于 2009-6-24 10:23:16

zHANG_999567 · 发表于 2009-6-24 11:05:08

裂纹源在心部
照片很清晰,不知用什么设备拍的?

shilin711 · 发表于 2009-6-24 11:16:39

右上方是第一次取样时线切割下来的，但现在我怀疑自己取错了。请高手指点。
照片是用佳能拍的。

shilin711 · 发表于 2009-6-24 11:19:36

原帖由 zHANG_999567 于 2009-6-24 11:05 发表
裂纹源在心部

是依据什么？是放射状条文？我对宏观断口的术语不熟悉。比如：贝纹，人字纹，从我的断口上可以看到否？

shilin711 · 发表于 2009-6-24 11:22:10

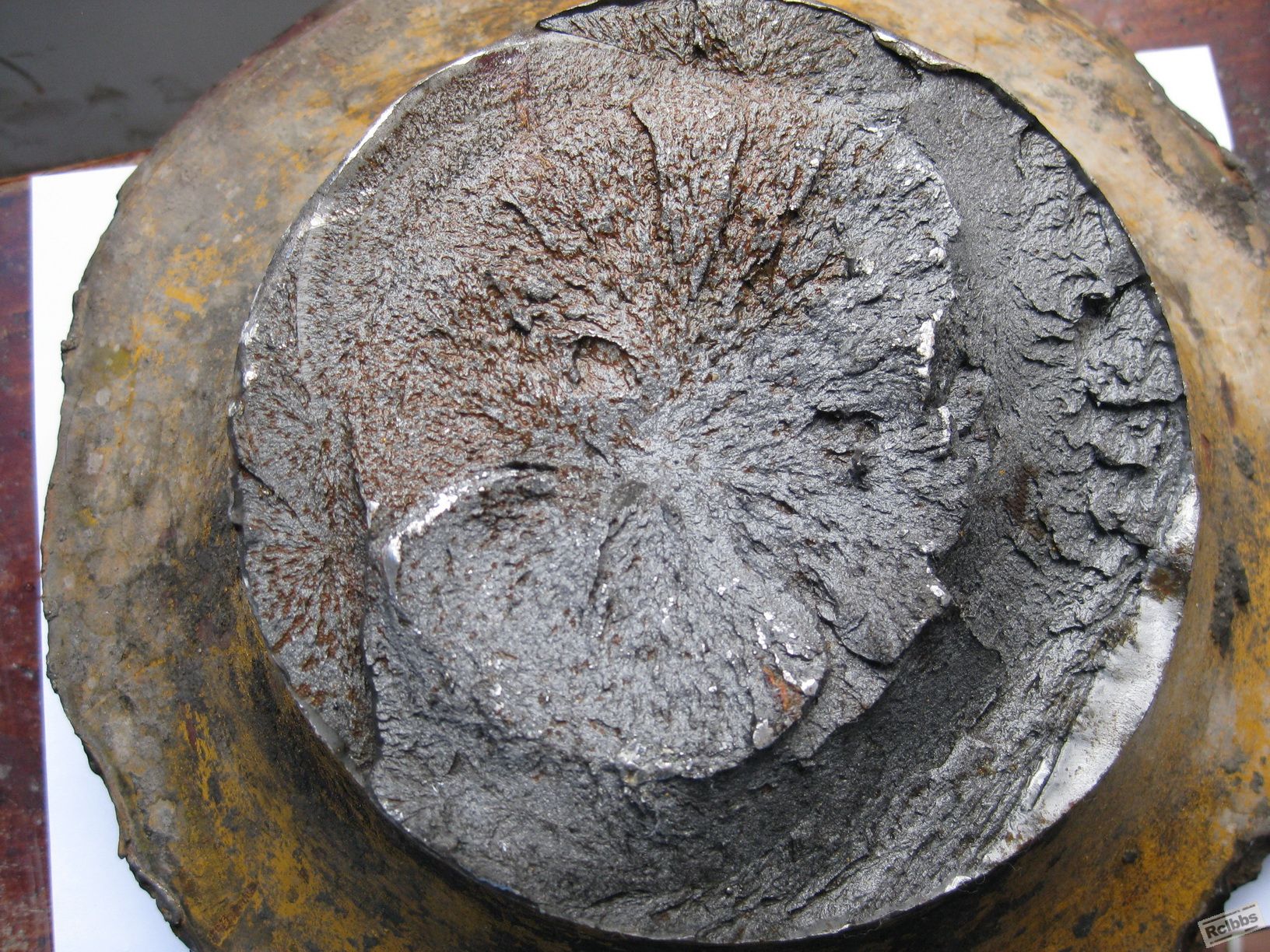

断口另一半。

shilin711 · 发表于 2009-6-30 21:23:14

问题一直没人回答，有些苦闷。重新取了三个疑似裂纹源样品。

shilin711 · 发表于 2009-6-30 21:26:38

通过硬度测试提出另一问题：布氏硬度230左右，相差20的话是不是差很多？能不能直接影响性能？或者说就认为强度达不到要求？想请问有经验的人士。

wujunfeng610 · 发表于 2009-6-30 22:03:59

根据放射线的收敛指向

wscn512 · 发表于 2009-6-30 23:15:15

照片相当专业，给断口分析提供了良好的平台。根据断口显示裂源在心部。

zbhwel · 发表于 2009-7-1 08:58:38

依据的是放射状条纹及人字纹，放射状条纹当然可以判断裂纹源在放射源处，根据人字纹可以判断裂纹源在人字的上方。
分析断裂的原因非常关键的一点要知道，该材料是在什么状态下断裂的，即材料本身和服役的状态很重要！这样，才可以根据材质和受力情况结合理化检验进行分析。

yefengdana · 发表于 2009-7-1 12:41:57

调质工艺在冷却阶段个人觉得应该是：水淬油冷。这样就尽可能的得到更多的马氏体。

风来疏竹 · 发表于 2009-7-1 13:57:44

属于疲劳断口，看起来象是在心部。楼上说的要根据材料服役状况也很重要
