请帮忙看看这是什么？

深蓝色的水 · 发表于 2009-6-27 16:50:46

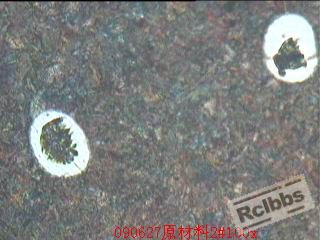

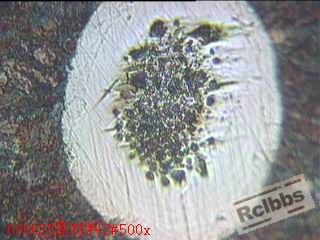

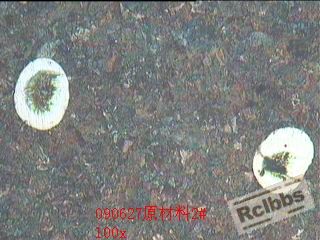

材料60Si2CrA，状态热扎，

检验夹杂物时候就发现这些东西，以前我也没见过，不知道是什么，腐蚀后周围一圈白色的。请大家帮忙看看，谢谢。

盛丽丽 · 发表于 2009-6-27 17:23:41

不会是石墨吧

深蓝色的水 · 发表于 2009-6-27 17:28:36

我个人也觉得像石墨，但是我之前没见过石墨，不敢妄下定论。
如果是的话，要如何评定呢

盛丽丽 · 发表于 2009-6-27 18:22:50

不腐蚀看一下。

qinqiang268 · 发表于 2009-6-28 08:31:51

是石墨化。周边是贫碳区。

心有千千结 · 发表于 2009-6-29 13:30:25

感觉最后一张图片白区上有划痕，是否制样产生的假象呢，建议重新制样！

风来疏竹 · 发表于 2009-6-29 14:08:34

建议查一下化学成分，是不是Si、C含量偏高，Mn含量偏低？

丹尼尔 · 发表于 2009-6-29 14:13:05

应该是制样问题！建议做好标记（“白色圈”大概在那个位置）重新制样腐蚀看看。

风来疏竹 · 发表于 2009-6-29 15:28:47

成分不当，存在偏析时，Si、C含量偏高，会促进石墨化，产生黑色区域，热处理时会不会出现贫碳区，导致白色组织？可以肯定一点：此种弹簧钢在热处理时不存在晶粒长大倾向。

心有千千结 · 发表于 2009-6-29 15:39:24

如果用贫碳区解释的话，它的形态为何会如此特殊？形成这种形态的机理又是什么呢？

风来疏竹 · 发表于 2009-6-29 18:27:02

是不是原材料成分的偏析所致？个人观点

心有千千结 · 发表于 2009-6-30 08:40:43

这就不清楚了，但我还是怀疑偏析会导致这么特殊这么典型的形态吗

心有千千结 · 发表于 2009-6-30 08:45:28

我觉的不管是不是制样问题，都不妨重新做一下，如果是，那就正好对题，如果不是，那至少也可以排除制样存在问题的假设，从而再进行其他原因的探究。

风来疏竹 · 发表于 2009-6-30 09:13:07

同意13楼的观点，楼主不妨再重做一遍。

老热工 · 发表于 2009-6-30 11:37:17

我感觉是钢中局部Si、Mn夹杂物含量过高，导致钢中碳化物石墨化了。形成部分牛眼铸铁一样的组织。

lxh510125 · 发表于 2009-6-30 16:28:18

重新制样看看，如果没变化，就是牛眼了

zwc82 · 发表于 2009-6-30 21:19:36

抛光态先检查一下，是否有一样。钢中碳和硅含量偏高是会产生石墨化。建议打一下维氏硬度看看基体和白区和“石墨”的硬度比较一下

shilin711 · 发表于 2009-6-30 21:28:00

有点像铁素体中心有渣。

ZX771 · 发表于 2009-7-1 04:35:48

疑是Si偏析引起的石墨化，石墨周围出现牛眼状铁素体这与QT中材料所见到的一样。

天天小非 · 发表于 2009-7-1 15:46:16

想请教一下楼主该产品是否在制样前进行了成分分析？
我感觉像直读光谱的测量痕迹

		自动登录	找回密码
密码			免费注册

[求助] 请帮忙看看这是什么？
