回火时间对硬度的影响？

never726 · 发表于 2009-8-29 23:48:22

老师，您好！
在热处理回火工艺中，有回火温度和回火时间一说。请问，在回火温度一定的情况下，回火时间的长短对工件的硬度有影响吗?
如果有，是有限制的还是无限制？
谢谢

zml520 · 发表于 2009-9-3 12:42:15

影响是肯定有的
1.时间短了会造成大不到要求(表里温度不一)
2.时间长了没什么大的坏处 ,不是时间越长硬度就越低的是有限度的,到了一定值就不在下降
3.当然时间的长短是没有定义的要看工件的有效厚度是多少.(一般厚度在25mm以下在2小时左右,)
4.一般工件有效厚度超过25mm的,以每25mm 保温时间延长30-60分钟 ,特殊刚取上限
5.不是所以个材料都是温度越高硬度越低的,像一些高CR钢会产生2次硬化,

花神 · 发表于 2009-8-30 00:08:58

是有影响的，一般是降。看看冷却曲线图，很多钢材的曲线都有

rclgy · 发表于 2009-8-30 00:28:22

回火时间对硬度是有影响的，回火时间长硬度要下降，具体影响多少是要看什么材料。

yjjp · 发表于 2009-8-30 10:03:29

肯定是有的，一般来讲是降低硬度，而且随着时间的延长硬度的降低越来越缓慢。

华海 · 发表于 2009-8-30 10:34:37

一般来讲回火时间超过6h就没有多大意义了。

横笛吹雨 · 发表于 2009-8-30 10:56:11

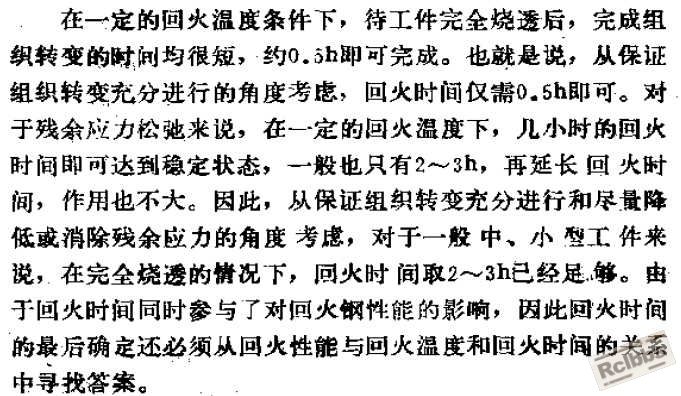

供参考

弧线 · 发表于 2009-8-30 11:00:52

有影响，随着回火时间的延长，硬度的降低越来越缓慢，与抗回火性有关。

sunhb_d · 发表于 2009-8-30 12:35:49

那低温回火跟高温回火对硬度有什么影响？

shihuan211152 · 发表于 2009-8-30 12:44:37

当然是温度越高，硬度降低的趋势越大了
8# sunhb_d

never726 · 发表于 2009-8-30 23:45:09

好的，有道理。感谢各位的指点迷津！

好学青年 · 发表于 2009-8-31 11:02:12

对回火时间对硬度的影响，不能笼统的说时间长硬度会降低和升高，还是要看具体是什么材料呀，有些材料是降低，有些材料是升高，有些材料硬度随回火时间的增加先升后降。情况很多的，还是具体情况具体分析，不然就误导新手了。

调质工匠 · 发表于 2009-9-3 10:56:30

5# 华海

回火时间还是要根据工件尺寸定，大件的回火时间是不止六小时。

hflxb · 发表于 2009-9-3 13:26:40

楼上说的有道理。

lyyanlaoshi · 发表于 2009-9-4 20:29:57

马氏体硬度一般取决于其碳含量。所以在一定温度下，随回火时间延长，在开始1~2h内，过饱和碳从马氏体中析出很快，随后减慢，随时间再延长马氏体中含碳量变化不大（其硬度也就不再明显下降）。

minibench · 发表于 2009-9-5 07:02:42

影响是肯定有的
1.时间短了会造成大不到要求(表里温度不一)
2.时间长了没什么大的坏处 ,不是时间越长硬度就越低的是有限度的,到了一定值就不在下降
3.当然时间的长短是没有定义的要看工件的有效厚度是多少.(一般 ...
zml520 发表于 2009-9-3 12:42

我觉得这个说得好

mpalm · 发表于 2009-9-5 09:55:58

学习了，影响要看具体的情况

ljgljg · 发表于 2009-9-5 17:01:25

今天有体会了，回火时间长影响不小。GCr15厚度12毫米，要求硬度HRC65-67,850盐浴加热，盐水淬火冷透后零下75度处理2小时后空冷至室温，硬度HRC67左右，140度油炉回火12小时，硬度HRC66.磨削有裂纹，延长回火时间至48小时，HRC63.5至64.真是没想到影响太大了。平时210度回火5小时还HRC62。

yzxhdingchao · 发表于 2009-9-23 15:59:54

有回火温度高，保温时间长硬度就会降低de

zbczbc · 发表于 2009-10-19 16:34:46

高手真多，回答的很全面，长见识了

		自动登录	找回密码
密码			免费注册

[讨论] 回火时间对硬度的影响？

本帖子中包含更多资源

评分

浏览过的版块
