轴承钢淬火屈氏体

zHANG_999567 · 发表于 2009-11-6 14:22:53

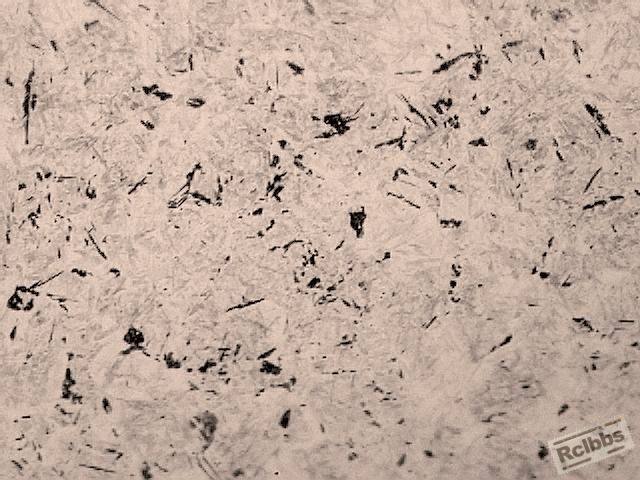

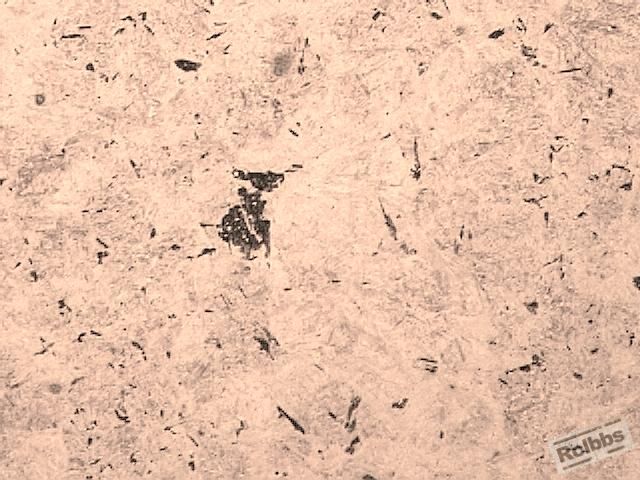

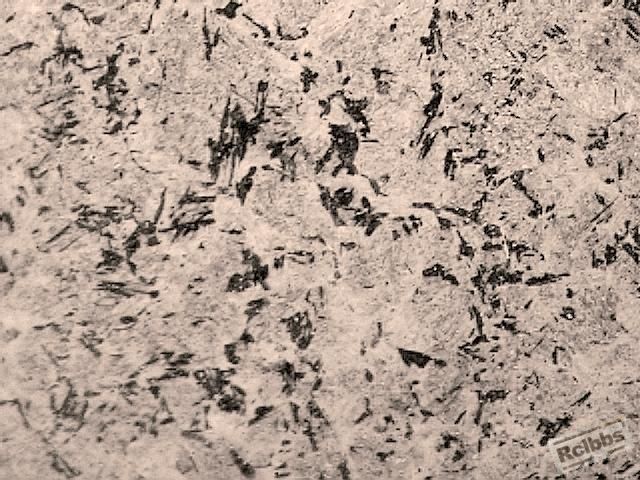

大家讨论下,图中的屈氏体评几级?

6041439 · 发表于 2009-11-6 15:30:02

对照图片看了下：感觉是3-5级！

renbenfg · 发表于 2009-11-6 16:36:31

图一，图二，为冷却不足，
图三，为加热，冷却都不好。

子衿yang · 发表于 2009-11-6 16:53:16

图一也存在加热或保温不足，评一级吧！图二主要是冷却不足，评大于2级；图三是加热和冷却都不足，评大于5级。个人观点！

紫琅人 · 发表于 2009-11-8 15:42:17

个人意见是淬火加热不足或者保温时间不够，冷却不足引起的，可以适当的上调温度或者时间
1，2图可评2级一下，3图可评4级

天字一号 · 发表于 2009-11-8 17:16:27

图三比较严重，加热不足造成的占的比例比较大！
图一、图二问题不大

likil007 · 发表于 2009-11-10 09:11:16

图1 1 级
图2 2级
图3 4级

qinqiang268 · 发表于 2009-11-10 17:08:53

楼主的图3属于加热温度低或保温时间不足，使C曲线左移，导致冷却不足。 本帖最后由 qinqiang268 于 2009-11-11 07:36 编辑

xxhy1985 · 发表于 2009-11-10 20:01:13

都是高手，里面黑的是什么东西啊

zhaozhihua · 发表于 2009-11-10 20:03:22

适当延长3-5分钟的保温时间，改善冷却条件即可解决！

lmdrcl · 发表于 2009-11-11 12:46:44

请问10#的专家，延长那个保温时间，可以改善冷却屈氏体嘛？为什么？

YCHW · 发表于 2009-11-11 18:05:11

1--2级。冷却不足

zhaozhihua · 发表于 2009-11-11 18:15:16

11# lmdrcl

首先声明我不是专家，我也是在热处理专业不久的。
我来说你的问题。
在照片上看来，第一张和第二张还不是很明显，第三张尤其明显，块状屈氏体属于加热不足。但是同时存在小针状的屈氏体，属于冷却不足造成的。
所以，适当的延长保温时间，改善冷却条件就能解决你的问题。
不知道这样回答是否让您满意，只是我的理解，没有权威性，多向专家级的行业人士请教。
仅个人看法而已！

907215925 · 发表于 2009-11-27 20:01:36

第一张2级，第二张3级。第三张5级个人观点。参考JB/T1255------2001

mack · 发表于 2009-12-9 22:13:26

产生屈氏体的原因主要应该是冷却速度不够啊

monday · 发表于 2009-12-10 17:58:08

怎么连个倍数也没有啊，这图凭直觉应该是：
1、2为冷却不足引起的屈氏体，3为加热不足为主导的屈氏体，但是冷却也存在问题。

甲不抗 · 发表于 2010-1-28 08:40:52

图1 2 级
图2 2级
图3 4级

zyboy1986 · 发表于 2010-1-29 10:02:15

如果是一个样件那就评5级吧加热与冷却不足共同造成

黄任杰 · 发表于 2010-1-29 11:30:22

我认为，一张为一级，第二张为2级，第三张为4级

zHANG_999567 · 发表于 2010-1-29 14:19:25

产品的壁厚也不是很大,在12-15mm,只是淬火油的冷却性能不是很好,现在更换淬火油后屈氏体几乎没有了.

		自动登录	找回密码
密码			免费注册

[讨论] 轴承钢淬火屈氏体

本帖子中包含更多资源

评分

评分

评分

评分

评分

评分

评分

浏览过的版块
