为什么细片珠光体，在珠光体团边缘的片层较粗呢

gable · 发表于 2009-12-8 12:11:47

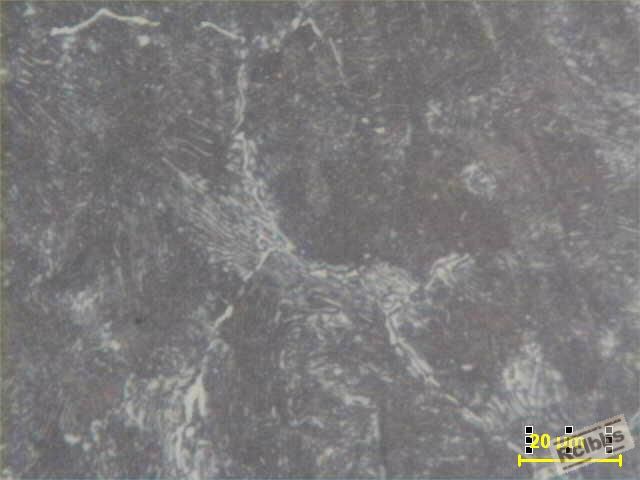

我的热处理工艺是，先将T8样品加热到770℃然后空冷，得到细片层状珠光体，但在珠光体团边缘的珠光体片却很粗大，但晶界应是高形核区，照理来说这里应该是片曾更细小的啊……原因会不会是杂质偏聚，造成碳原子扩散速度增大呢？

gable · 发表于 2009-12-8 13:46:13

2# luckiver

谢谢，应该是靠近边缘的C含量太低，造成渗碳体形核困难，所以边缘附近的珠光体中铁素体充分生长而片层粗大吧。不过珠光体形成温度不应该是只和冷速有关么？平衡的话就是727，快冷就应该低一点……怎么会和成分有关呢？

dzkyx1314 · 发表于 2009-12-8 18:15:25

和成分当然有关系了，碳化物析出晶界含碳量降低，碳原子扩散距离远，形成的片层就更厚。

888888 · 发表于 2009-12-8 19:15:45

从照片上看材料网状碳化物严重,偏析造成片的粗细不同

		自动登录	找回密码
密码			免费注册

[求助] 为什么细片珠光体，在珠光体团边缘的片层较粗呢
